标牌标识制作的技术要求行业规范标准本文介绍了标牌和标识的技术要求。
首先，要求标牌与产品装配时，标牌上的紧固孔直径与紧固钉直径的关系。
标牌的尺寸公差和形位公差也要符合规定。
标牌上的内容、文字和符号应按有关规定，没有规定的由标牌的设计者根据相关原则确定。
标牌的材料应根据主机产品的要求和工作条件选取，推荐使用工业纯铝、不锈钢、铸钢、轧制薄钢板等材料。
粘贴标牌应选用在不采用活化如使用溶剂或加热的条件下能将标牌牢固地粘贴在平整、光洁、无油污的金属或非金属表面上的黏结材料。
其次，标牌的外观要求包括标牌周边应平直，不应有明显的毛刺和齿形及波形。
文字、符号的大小和线条粗细应整齐醒目，排列匀称，不应断缺和模糊不清。
表面不应有裂纹和明显的擦伤丝纹以及有影响其清晰的锈迹、斑点、暗影。
涂镀层不应有气孔、气泡、雾状、污迹、皱纹、剥落迹象和明显的颗粒杂质。
粘贴标牌不应出现折痕、皱纹、自卷、撕裂和粘结剂渗出等现象。
标牌的颜色应清晰醒目、色泽均匀，不应有泛色。
两种及两种以上颜色套印的标牌，色彩间边缘应整齐、清晰，两色相接处不应有间隙。
根据产品需要对表面可进行消光处理，制成无光或哑光。
最后，标牌的性能要求包括涂层附着力不得低于规定，颜色的耐晒牢度应符合规定，铝阳极氧化标牌，深颜色的正面氧化膜厚度不得小于规定，着浅颜色的不得小于规定，耐盐雾性能应符合规定，耐湿热性能也应符合规定。
标牌的性能应符合相关规定，需要进行严格的检验。
尺寸、平面度、外观质量、涂层附着力、颜色耐晒牢度、耐盐雾性、耐湿热性、耐霉菌性等方面都需要进行检验。
检验方法包括使用通用量具和极限量规、直尺或塞尺等工具进行检验，同时需要注意不施加外力造成标牌变形。
标牌的性能质量检验需要在制造工艺定型、制造工艺或材料改变、用户提出要求、定期考核等情况下进行。
标牌的检验规范需要经过制造单位检验部门检验合格后方能出厂。
二、相关标准为了加强质量管理，相关标准也需要遵守。
这些标准涉及到包装储运图示标志、耐光和耐气候色牢度、漆膜附着力测定法、漆膜柔韧性测定法、漆膜耐冲击测定法、漆膜耐水性测定法、色漆和清漆涂层老化的评级方法、色漆和清漆耐冲性盐雾性能的测定、日用搪瓷制品检验方法、安全色、物体色的测量方法等多个方面。
标识牌制作张贴规范标识牌是一种用于指示或提示特定信息的平面板块，广泛应用于各种场所和场景中。
为确保标识牌能够正确有效地传达信息并引导行为，制作和张贴标识牌时应遵循一定的规范。
下面将介绍标识牌制作和张贴的规范，包括设计、制作、张贴和维护等方面内容。
1.设计规范标识牌的设计应简洁明了，易于识别和理解。
以下是一些设计规范的建议：-使用清晰易读的字体和字号，确保文字能够迅速被读取。
-文字应具有足够的对比度，以确保在各种光照条件下都能够清晰可见。
-选择适当的颜色，例如红色用于警示标识，绿色用于指示标识，黄色用于警告标识等。
-将图形和图像与文字结合使用，以增强信息的传达效果。
-在标识牌上使用箭头等指示符号，以明确指示前进方向或行为。
2.制作规范标识牌的制作需要考虑材料的选择、尺寸和耐久性等因素。
以下是一些制作规范的建议：-选择合适的材料，如金属、塑料、亚克力或木材，根据使用环境和需要选择具有耐用性和可视性的材料。
-根据标识牌的用途和场所要求，选择适当的尺寸，确保标识牌能够在远处清晰可见，并且能够容纳所需信息。
-使用耐候、耐褪色的材料和颜料，以确保标识牌能够长时间保持清晰可见。
3.张贴规范标识牌的张贴位置和方式需要经过合理规划和布置，以确保信息的传达和最大的可视性。
以下是一些张贴规范的建议：-确定标识牌的最佳位置，位于人们流动频繁的区域，如门口、走廊、交叉口等。
-根据标识牌的高度和观察角度，确定标识牌的安装高度，以确保人们能够迅速识别和理解信息。
-避免将标识牌遮挡或隐藏在背景物体后面，如树木、广告牌等。
-根据标识牌的大小和位置，选择合适的张贴方式，如钉子、胶带、螺丝等，确保标识牌稳固牢固。
4.维护规范标识牌在长期使用过程中可能会受到自然因素、人为破坏等影响，因此需要定期进行维护和检查。
以下是一些维护规范的建议：-定期检查标识牌的完整性，确保标识牌没有破损或脱落。
-检查标识牌的可视性和清晰度，如有需要，可以进行清洗或重新涂漆等处理。
文明施工标识标牌标准为使绵阳建筑行业规范、健康发展，维护建筑业整体形象，美化城市；根据根据住建部2011年12月7日发布《建筑施工安全检查标准》JGJ59-2011，和GB2894-2008《安全标志及其使用导则GB2893-2008《安全色》标准，“建筑工地各公示标牌应规范、整齐、统一”，经研究决定，即日起要求各项目部按照统一标准和颜色制作相关标识标牌。
现将相关公示标牌制作标准及规格尺寸统一如下：一、公示标牌（五牌一图）1、设置依据:《建筑施工安全检查标准》JGJ59-2011第3.2.4 第2条：(1)大门口处应设置公示标牌，主要内容应包括：工程概况牌、消防保卫牌、安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图；(2)标牌应规范、整齐、统一；2、设置位置：项目部大门外面入口左侧或右侧醒目处3、规格尺寸及颜色：围墙高度为1800mm或2500mm （城市道路）高，五牌一图规格为900mmx1400mm的竖牌或横牌。
4、图例二、重大危险源公示牌1、设置依据：绵建局发[2014]27号文件2、设置位置：项目部大门入口里面左侧或右侧醒目处3、规格尺寸及颜色：高度1米，宽度1、8米；蓝底白字。
4、图例三、视频监控室牌1、设置依据：绵建局发（2014）15号2、设置位置：视频监控室室内醒目处墙面3、规格尺寸及颜色400*600，蓝色或绿色4、图例四、民工维权牌，温馨提示1、设置依据：2、规格尺寸及颜色400*500，红色，3、设置位置：办公区入口墙面4、图例五、机械备案牌1、设置依据：2、规格尺寸及颜色:产权备案证合金材质规格为（260 *180）；使用登记证将原证件或复印件采用塑封规格为（260 *180）；3、设置位置：悬挂于塔吊塔身醒目位置六、大门入口形象1、设置依据：2、规格尺寸及颜色：根据现场尺寸制作安装，颜色为蓝色或绿色3、设置位置：项目部大门门柱4、图例七、轻微违章处理标准1、设置依据：2、规格尺寸及颜色：400 * 600颜色为蓝色或绿色3、设置位置：办公区入口墙面4、图例8、材料标识牌1、设置依据：2、规格尺寸及颜色250 * 300颜色为蓝色或绿色3、设置位置：材料区一头4、图例9、操作规程1、设置依据：2、规格尺寸及颜色，400 * 600，蓝色或绿色3、设置位置：办公区入口墙面4、图例10、纪律牌1、设置依据：2、规格尺寸及颜色：400 * 500，蓝色或绿色3、设置位置：施工区入口4、图例11、管理人员职责、制度1、设置依据：2、规格尺寸及颜色：400 * 600，蓝色或绿色3、设置位置：办公室内4、图例12、消防标识1、设置依据：2、规格尺寸及颜色：400 * 500、红底白字3、设置位置：消防设施处4、图例13、指示牌1、设置依据：2、规格尺寸及颜色：400 * 500、绿底白字3、设置位置：区域入口处4、图例14、彩旗、1、设置依据：2、规格尺寸及颜色，700 * 1000 、彩色3、设置位置：项目围墙上4、图例15、其他相关标识牌等（尺寸详见附件1）。
附件1：移动板房或集装箱所用标识：附件2：标识、标牌的规定一、五牌一图1、工程简介牌：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目工程简介标牌，设于主要出入口；五牌一图顺序不得变动。
2、施工责任牌：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目主要负责人的告知，设于主要出入口。
3、文明施工牌：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目的文明施工说明，设于主要出入口。
4、安全方针目标牌：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目安全方针和目标告知，设于主要出入口。
5、安全告知牌：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目的安全告知，设于主要出入口。
6、施工区域平面布置图：制作要求：规格：160cm×240cm,图头高：30cm；可根据现场情况调整；材质：采用钢框架、铁板、塑基板材制作，不锈钢衬边。
安装要求：悬挂、单牌双柱式或联排布置。
使用范围和部位：项目区域布置的展示，设于主要出入口。
二、重点防火部位责任牌：制作要求：规格：60cm×100cm或根据现场情况同比例调整；材质：塑基板材或其它；工艺：喷绘、写真。
工程标识标牌管理制度一、总则为了规范工程标识标牌的管理工作，提高标识标牌的使用效率和管理水平，保障工程安全顺利进行，特制定本管理制度。
二、适用范围本管理制度适用于公司内所有工程项目中的标识标牌管理工作。
三、管理责任1. 公司负责人：负责整个标识标牌管理工作的总体规划和监督。
2. 工程负责人：负责工程项目中标识标牌的设置和管理工作，确保标牌的准确性和完整性。
3. 管理人员：负责具体的标识标牌管理工作，包括标牌的制作、设置、更换和维护等。
四、标识标牌的设置原则1. 标识标牌应按照工程项目的实际情况设置，内容准确清晰。
2. 标识标牌应设置在易于查看和识别的位置，确保能够被工作人员清晰看到。
3. 标识标牌应以独立的方式设置，不得被其他标志物或设施遮挡或掩盖。
4. 标识标牌的设置应符合相关的标准和规范要求，不得出现错误或遗漏。
五、标识标牌的管理内容1. 标识标牌的制作：标识标牌应按照规定的内容和格式进行制作，包括工程名称、工程负责人、施工单位、施工时间等信息。
制作标识标牌的材料应具有防水、抗腐蚀和耐用等特性。
2. 标识标牌的设置：标识标牌应在合适的位置进行设置，确保能够被工作人员清晰看到。
如果有特殊情况需要标识标牌被移动或更换位置，应及时调整。
3. 标识标牌的更换：标识标牌在使用过程中如有损坏或丢失，应及时进行更换，确保信息的准确性和完整性。
4. 标识标牌的维护：标识标牌在使用过程中应定期进行检查和维护，确保标识标牌的清晰度和完整性。
六、标识标牌的管理流程1. 制作标识标牌：工程负责人向管理人员提供标识标牌的相关信息，管理人员按照要求进行制作。
2. 设置标识标牌：管理人员在工程现场按照规定的位置设置标识标牌，确保其可被清晰看到。
3. 更换标识标牌：管理人员定期检查标识标牌的情况，如有损坏或丢失应及时更换。
4. 维护标识标牌：管理人员定期对标识标牌进行清洁和维护，确保其清晰度和完整性。
七、标识标牌的监督检查1. 公司负责人定期对标识标牌的使用情况进行监督检查，发现问题应及时提出整改意见。

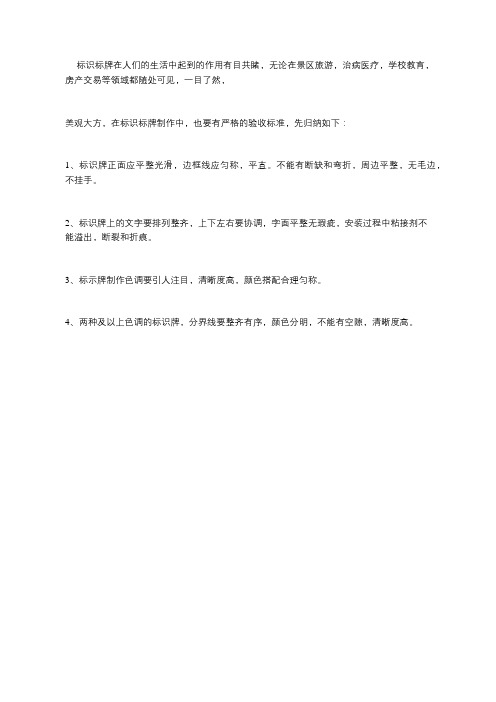

标识标牌在人们的生活中起到的作用有目共睹，无论在景区旅游，治病医疗，学校教育，
房产交易等领域都随处可见，一目了然，
美观大方，在标识标牌制作中，也要有严格的验收标准，先归纳如下：
1、标识牌正面应平整光滑，边框线应匀称，平直。
不能有断缺和弯折，周边平整，无毛边，不挂手。
2、标识牌上的文字要排列整齐，上下左右要协调，字面平整无瑕疵，安装过程中粘接剂不
能溢出，断裂和折痕。
3、标示牌制作色调要引人注目，清晰度高，颜色搭配合理匀称。
4、两种及以上色调的标识牌，分界线要整齐有序，颜色分明，不能有空隙，清晰度高。

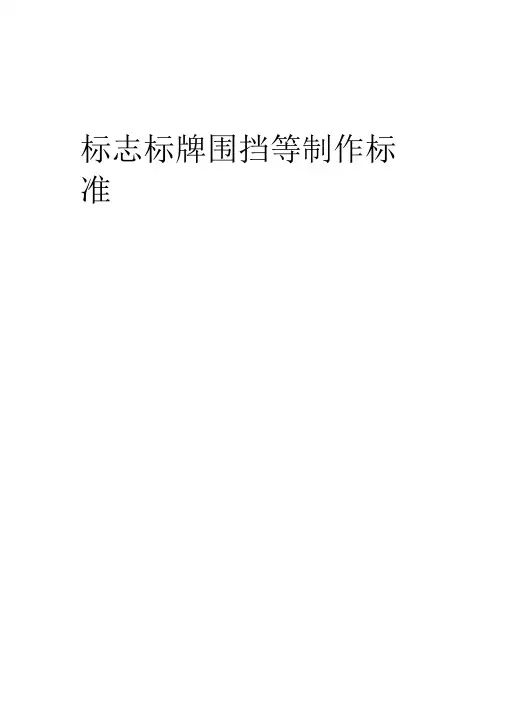

标志标牌围挡等制作标准中铁二十局县公司佛莞城际FGZH-1标项目经理部零一五年一月三日标志标牌围挡等制作标准错误!未定义书签。
一、编制依据错误!未定义书签。
二、标志的类型错误!未定义书签。
三、标志标牌制作标准和安装标准错误!未定义书签。
三、其他的建设标准错误!未定义书签。
标志标牌围挡等制作标准、编制依据铁路建设项目现场安全文明标志》铁技 [2009]44 号；铁路建设项目现场管理规范》 (TB10441-2008/J928-2009)； GB/T15565-1995 图形符号 术语10、 GB15630-1995 消防安全标志设置要求；11、 GBZ158-2003 工业场所职业病危害警示标志； 1、 广东珠三角城际轨道交通有限公司《标准化管理文件》3、 4、 铁路工程施工安全技术规程》 ；6、 GB2893-2001 安全色；7、 GB2894-1996 安全标志；8、 GB ／ 标志用公共信息图形符号；9、 GB13495-1992 消防安全标志；12、GB5768-1999 道路交通标志和标线；二、标志的类型1、禁止标志禁止人们不安全行为的图形标志；2、警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志；3、指令标志强制人们必须做出某种动作或采用防范措施的图形标志；4、提示标志向人们提供某种信息( 如标明安全设施或场所等)的图形标志；5、明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志；6、职责、安全质量目标、五牌一图、宣传标语、门牌等。
三、标志标牌制作标准和安装标准1 、禁止标志：颜色为白色底板红色图形，铁禁-1 —铁禁-8 为红色底板白字，铁禁-9 —铁禁-18 边框为红色，白色底板红字，文字采用黑体；标牌尺寸和颜色参见铁禁标志规定的具体尺寸，设置位置详见铁禁有关规定。
2、警告标志：黄底黑字，文字采用黑体；标牌尺寸和颜色参见铁警标志规定的具体尺寸，设置位置详见铁禁有关规定。
项目部标识标牌设置方案一、驻地和施工场地标识标牌1.项目部门牌：尺寸统一、标志统一、颜色统一、字样统一。
2、旗帜：驻地院内升国旗、业主单位标识旗、施工单位企业旗。
3、应在项目部或工地的显著位置悬挂质量、安全、文明施工等标语。
4、对外宣传和监督，驻地院内应设立〃五牌一图〃，即：〃五牌〃：工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌；〃一图〃：现场平面布置图二、各部室标识标牌1.项目经理室：年度计划进度曲线和实际对比图、施工进度计划网络图、项目经理职责、廉政监督体系及电话等。
2、工程技术部门：各个结构物的施工形象进度图、施工总体平面布置图及部门和人员职责等。
3、安全保卫部门：安全环保保证体系、各级安全环保人员的岗位职责、危险源分布图等。
4、物资设备部门：材料物资的进货、检验、发放流程图,设备管理的动态图等。
5、计划合同部门：计量形象进度图、年度计划进度曲线等。
6、工地试验室：试验规章制度及操作规程（试验室工作岗位责任制，试验检测工作程序，试验仪器设备操作规定，试验仪器的定期标定、保养、维修制度，试验资料管理的台账制度，标准养护室的管理检测制度，取样要求和样品管理制度等X7、其他部室在明显位置悬挂工作职责。
三、企业宣传和文明施工标识标牌标语1.工程项目与临近交通干道、城市、村镇人群密集点的醒目位置设置彩门，彩门为钢结构。
2、在项目部驻地和工地附近重要路口设置宣传栏。
3、现场机械设备布置有序,必要时应悬挂安全操作规程。
4、现场各种防火、防高空坠落、安全帽等安全标志牌按照国家有关规定统一制作，悬挂于工地醒目位置。
5、现场的周转材料、半成品材料的堆放，严格按照有关材料堆放的规定进行。
一、项目部铭牌材质：不锈钢。
工艺：201镜面不锈钢板压边丝网印制二、会议室应将安全文明施工组织机构图、安全文明施工管理目的、工程施工进度横道图、应急联络牌等设立上墙。
（1）组织机构图如图42 所示（600mm*800mm）高精写真覆PVC板。
（2）工程项目安全目的如图43 所示（600mm*800mm）高精写真覆PVC板。
（3）工程进度横道图如图44 所示(2200mm*1200)写真相纸，加边框装裱。
图42 项目部组织机构图示例图43 工程项目管理目的图例图44 工程进度横道图示例（4）应急联络牌示例及实例如图 45所示（600mm*800mm）高精写真覆PVC板。
图45 施工现场应急联络牌实例图二、大型标志牌材质：不锈钢框架2.5方管内胆，背铁板精细喷绘大网格画面，现场挖坑埋立广告牌。
施工单位应在办公区或施工区设立“四牌一图”即：工程项目概况牌、工程项目管理目的牌、工程项目建设管理责任牌、安全文明施工纪律牌、施工总平面布置图(线路工程为线路走向图)，标志牌以国网绿（C100 M5 Y50 K40）为基色大型标志牌一般设立在新建变电站（站）大门外或项目部适宜地点，框架应为钢结构，整体结构稳定。
（尺寸:500 kV及以上输变电工程1500mm×2400mm;220kV及以上输变电工程1200mm×2023mm; 110（66）kV及以上输变电工程900mm×1500mm,）（1）工程项目概况牌重要公示工程项目名称及工程简要情况介绍。
底板图案及标准式样如图46所示。
（2）工程项目管理目的牌重要明确本项目管理目的，重要涉及安全、质量、工期、文明施工及环境保护等目的内容。
底板图案及标准式样如图47 所示。
图46 工程项目概况牌示例图47 工程项目管理目的牌示例（3）工程项目建设管理责任牌重要公示本项目各参建单位及重要负责人等内容。
底板图案及标准式样如图48所示。
（4）安全文明施工纪律牌重要明确本项目安全文明施工重要规定。

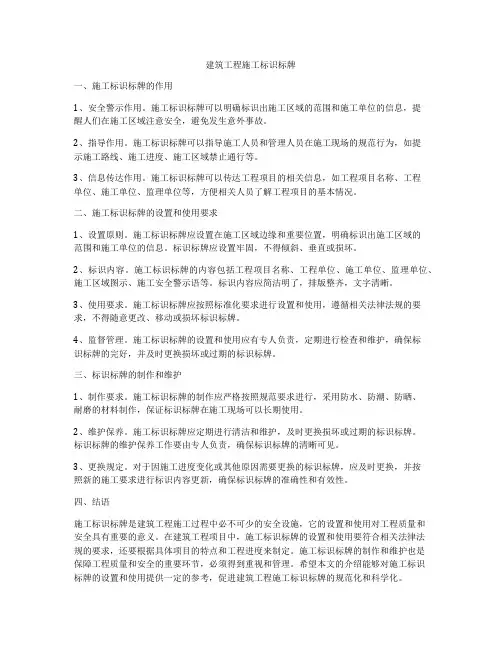

工程施工标志标牌规范有哪些一、施工标志标牌的概述施工标志标牌是指在工程施工现场或者施工过程中设置的用于标识、警示、引导和管理的标识标牌。
其作用是提醒施工人员和过往人员注意施工安全，指引交通、警示危险、防止误入等。
施工标志标牌设置应当符合国家相关标准和规范，保证施工安全和施工现场秩序。
在实际施工中，有效的施工标志标牌可以有效避免工程事故的发生，保障施工人员和现场人员的安全，提高施工质量和效率。
二、施工标志标牌的种类根据用途和设置位置的不同，施工标志标牌可以分为不同的种类，主要包括以下几种：1.施工警示标志：用于警示施工现场危险作业区域，提醒人员注意安全，防止误入；2.施工指引标志：用于指引施工人员和交通车辆通行方向，指明施工区域；3.施工安全提示标志：用于提示施工人员关注安全事项或注意事项，加强安全意识；4.施工管理标志：用于管理施工现场，包括施工区域划分标志、施工进场证、施工通行证等。
以上施工标志标牌的设置应当按照实际施工需要进行合理设置，使得施工现场的安全和秩序得到有效管理和保障。
三、施工标志标牌的规范要求1.标志标牌的规格要求（1）标志标牌应选用耐候性好、色彩鲜艳、字体醒目、适合户外使用的材质制作；（2）标志标牌的规格尺寸应符合国家相关标准，字体大小应适当、字迹清晰、易于辨识；（3）标志标牌应设置在易于被注意到的位置，跟现场环境和施工要求相协调。
2.标志标牌的设置要求（1）施工标志标牌的设置应当与具体施工现场的情况相结合，合理布局，合理设置；（2）标志标牌的设置位置应避免遮挡，易于被注意到；（3）设置标志标牌的固定方式应牢固、可靠，保证标志标牌不易松动或者损坏。
3.标志标牌的内容要求（1）标志标牌上的文字图形应符合国家相关规范和标准，表达内容清晰明了；（2）标志标牌上的文字要求简洁明了，不宜过于复杂；（3）标志标牌的内容应包括必要的标识信息，不得含有错误或者误导性内容。
4.标志标牌的维护要求（1）设置了标志标牌的现场应定期对标志标牌进行检查和维护，如有损坏、遮挡等情况要及时处理；（2）标志标牌的材质和字迹要保持清晰鲜艳，不得出现脱色、模糊等情况；（3）对于需要更换的标志标牌，要及时更换为新的标志标牌。
标志标牌围挡等制作标准中铁二十局县公司佛莞城际FGZH-1标项目经理部二零一五年一月三日目录标志标牌围挡等制作标准 (1)一、编制依据 (1)二、标志的类型 (1)三、标志标牌制作标准和安装标准 (2)三、其他的建设标准 (4)标志标牌围挡等制作标准一、编制依据1、广东珠三角城际轨道交通有限公司《标准化管理文件》；2、《铁路建设项目现场安全文明标志》铁技[2009]44号；3、《铁路建设项目现场管理规范》（TB10441-2008/J928-2009）；4、《铁路工程施工安全技术规程》；5、GB/T15565-1995 图形符号术语6、GB2893-2001 安全色；7、GB2894-1996 安全标志；8、GB／T10001.1-2006 标志用公共信息图形符号；9、GB13495-1992 消防安全标志；10、GB15630-1995 消防安全标志设置要求；11、GBZ158-2003 工业场所职业病危害警示标志；12、GB5768-1999 道路交通标志和标线；二、标志的类型1、禁止标志禁止人们不安全行为的图形标志；2、警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志；3、指令标志强制人们必须做出某种动作或采用防范措施的图形标志；4、提示标志向人们提供某种信息(如标明安全设施或场所等)的图形标志；5、明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志；6、职责、安全质量目标、五牌一图、宣传标语、门牌等。
三、标志标牌制作标准和安装标准1、禁止标志：颜色为白色底板红色图形，铁禁-1—铁禁-8为红色底板白字，铁禁-9—铁禁-18边框为红色，白色底板红字，文字采用黑体；标牌尺寸和颜色参见铁禁标志规定的具体尺寸，设置位置详见铁禁有关规定。
2、警告标志：黄底黑字，文字采用黑体；标牌尺寸和颜色参见铁警标志规定的具体尺寸，设置位置详见铁禁有关规定。
3、指令标志：蓝底白字，文字采用黑体；标牌尺寸和颜色参见铁指标志规定的具体尺寸，设置位置详见铁指有关规定。
4、提示标志：红底白字，文字采用黑体；标牌尺寸和颜色参见铁示标志规定的具体尺寸，设置位置详见铁示有关规定。
5、明示标志：底板颜色和字的颜色、标牌尺寸和颜色参见铁识标志规定的具体尺寸，设置位置详见铁识有关规定。
6、施工现场出入口可以设置门牌楼，上标记“中铁二十局集团佛莞城际轨道交通项目FGZH-1项目经理部”，字体颜色、大小、颜色根据二十局集团公司企业文化有关规定。
7、项目部办公区正面和侧面红底黄字标语宣传横幅，大小根据二十局集团公司企业文化有关规定。
8、会议室悬挂的工程概况牌、行政组织机构图、党群组织机构图、施工形象进度牌、安全质量环保保证体系图，质质量目标、环境目标、职业健康安全目标三标体系职能分配表，高度统一，大小根据会议室决定，蓝底白字。
9、部室职责、部室负责人职责、三标方针、目标牌，牌子尺寸：0.6m×0.8m,蓝底白字。
10、办公室、宿舍、会议室、浴室、澡堂等门牌，尺寸0.15m×0.25m，白底蓝字，个别字数多的根据内容调整牌子尺寸。
11、卫生区域牌、消防责任牌，尺寸0.4m×0.3m，蓝底白字。
12、安全操作规程牌，尺寸0.6m×0.8m，蓝底白字。
13、炸药库、油库、配电供电站、门卫等管理规定牌，尺寸0.6m×0.8m，蓝底白字。
14、试验室，大门口挂“（局集团实验室名称）佛莞城际FGZH-1标试验室”标牌，牌子大小根据公司和集团公司有关规定。
试验室悬挂的岗位安全操作规程、试验人员职责、试验流程图、三标方针、目标牌，尺寸为0.6m×0.8m，蓝底白字；仪器标识牌尺寸0.15m×0.1m，标明名称、规格、型号、状态。
15、配电箱，配电箱箱门上张贴0.4m×0.3m的配电箱标识，白底黑字，并有有电危险的警告标志，标识为红色，标牌上有：用途、配电级别（一级箱、二级箱、三级箱）、责任人、电话；其次，一级配电箱和二级配电箱箱门内必须有配电线路图，并在开关下标明配电用途，标识白底黑字，检修接电时，悬挂“正在检修，禁止合闸”的禁止标志。
16、施工现场围挡画布和项目部围挡画布，宣传标语须经业主工程部同意后方可张贴。
17、进入施工现场和项目部主要路口要张贴提醒、提示标志，要经过交警部门同意。
18、标志的设置标准a标志的设置位置应合理醒目，应能使观察者引起注意、迅速判读、有必要的反应时间或操作距离。
b设置的安全文明标志，应使大多数观察者的观察角接近90°。
c标志不应设在门、窗、架等可移动的物体上。
标志前不得放置妨碍认读的障碍物。
d当采用悬挂方式安装时，在防护栏上的悬挂高度宜为0.8m；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为1.6m；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为0.8m。
高度均指标志牌下缘距地面的垂直距离。
当不能满足上述要求时，可视现场情况确定。
19、便桥便道的相关标志视施工现场实际情况，按《道路交通标志和标线》GB5768-1999的规定执行。
既有线施工中使用的安全标志应按《铁路技术管理规程》（铁道部令第29号）的规定执行。
三、其他的建设标准1、试验室：根据投资规模，总面积不应小于400m2，养护室不小于50 m2，试验室应根据要求设置样品室、水泥室、集料室、力学室、标准养护室、资料室、办公室等，试验时必须配备电话、传真、网络，必要时要配备视频监控系统，要设置专门的材料堆放场所；仪器设备的标识根据标准化管理文件和公司试验规定执行，所有检测仪器设备均由保管人根据检定、校验和检修结果，分别帖上合格证（绿色）、准用证（黄色）、停用证（红色）三种醒目标志，标志内容应根据检定单位规定标签内容填写完整，主要包括：仪器管理号、检定结论、检定日期、有效日期、检定单位（或检定员）等；计量器具必须根据国家质量技术监督局规定的“红、黄、绿”三色标识按其检定/校准/检查合格程度实行准确的标志管理。
凡经检定/校准/检查合格的计量器具，应粘贴绿色“合格证”标志；凡经检定/校准/检查发现个别功能有缺陷但其他功能合格的计量器具，应粘贴黄色“准用证”；凡停止使用但功能完好、或停用待修的计量器具，应粘贴红色“停用证”。
2、生活区：应包括职工宿舍、食堂、淋浴室、厕所以及停车场、篮球场、娱乐室等活动场所等，并在四周设置0.40m×0.40m的水沟，水沟上盖铁篦子或混凝土盖板。
（1）临时建筑之间的防火间距不得小于5 m，成组布置的临时建筑物，每组不应超过10 幢，组与组之间不应小于10 m。
（2）临时建筑物不宜超过2 层，临时宿舍的房间建筑面积大于50平方米的，应当设置两个安全出口。
（3）临时建筑采用建筑构件的燃烧性能等级应为A 级。
（4）厨房及其它固定用火作业区宜设置于在建工程可燃材料堆场或仓库25 m之外；并设在下风向，有烟囱的应在烟囱上装防火帽。
（5）生活区、办公区设置在氧气、乙炔气瓶、油漆稀料等易燃易爆危险品仓库25 m之外。
（6）高压架空线下禁止搭建临时建筑。
（7）盥洗区应根据用水量设置公用开水炉、电热水器或饮用水保温桶。
（8）工人宿舍生活区必须选址合理，并满足安全、卫生、消防、防雷、保温、通风、绿化等要求，如用彩钢板搭设，职工宿舍应和施工现场、拌合站、管片厂等要隔开一定距离，并且要设在施工场地的上风侧，要坚固、美观，为保证住房安全，住房基础必须坐落在牢固的地基上，地基必须经过处理，其次，为防止台风，可在房子四周应张拉缆索。
（9）人均生活用房面积一般不应小于5m2。
房间净空高度应控制在不低于2.6m，门窗齐全，保证通风照明良好，室内整洁，房顶材料应选用阻燃材料，防雨，内墙抹灰刷白，卫生材料吊顶，地面硬化防潮湿，保证每人单床，床上用品统一配发，禁止通铺或钢管搭设上下床铺；宿舍热天要有降温设施，能保证工人正常休息，生活区由办公室不定期检查用电及卫生情况，要有保暖、消暑、防蚊虫叮咬措施，宿舍要定期消毒杀菌；电线严禁用护套线，埋设的电线采用防水电缆，电线统一走暗线，插座统一安装，禁止乱接乱拉；室内导线有绝缘管、槽保护，严禁使用电炉、火炉和大功率电器，禁止在宿舍做饭，禁止在电线上搭衣服，禁止在宿舍使用碘钨灯和白炽灯照明，照明灯统一使用节能灯；生活区按规划配置有标识的垃圾桶，每个宿舍配置小垃圾篓。
挂卫生区域责任牌（0.4m×0.3m），设卫生保洁员。
（10）食堂应单独设置，彩钢板搭设时只能搭建一层，职工食堂面积按工地施工高峰人数70%×lm2/人计算，其次，设置小餐厅和招待餐厅，食堂设置应符合食品卫生法要求，位置要距厕所、垃圾有害物质大于30m远。
应用净空高度不得低于2.8m，水泥地面、不积水，锅台四周面案板挨墙处贴白瓷砖，器具整洁卫生。
有食堂卫生管理责任制度，有卫生许可证，炊事员（包括工作人员）有健康证，工作时必须戴工作证，穿工作服。
食堂室内设有排风窗及冰柜，有防尘、蚊、蝇、鼠害设施。
生活垃圾要装容器，有专人管理、及时清运；食堂要有空调等降温设施，保证炊事员暑期能正常工作。
必须保证供应符合卫生标准的饮用水，高温季度应有降温防暑措施，如绿豆汤、茶水等。
生、熟食分开操作，熟食操作时应有防蝇间或防蝇罩，禁止使用非食用性塑料制品做熟食容器，炊事员定期体检，职工膳食、饮水供应等应符合卫生要求。
要有专门的存放液化气罐的库房，库房应远离宿舍30m设置；食堂设置暗沟，埋设不小于ø100的PVC管，食堂生活废水要经过隔油池，然后排入市政污水管网。
（11）分设男女厕所，厕所结构稳定、牢固、防雨、防风，并安排专人及时打扫干净，不得污染环境，及时消毒和清理，防止蚊蝇孳生，面积按现场平均人数0.3m2/人设置，必须是水冲式厕所且保持清洁。
大小便池内镶贴瓷砖，水泥砂浆地面，厕所通风采光良好，专人管理，如用砖砌厕所，墙壁必须刷白，高不小于1.5m面砖墙裙；工地现场（车站、拌合站、管片厂、隧道口）也必须设置水冲式男女厕所，厕所数量根据工地实际情况确定；厕所排污设暗沟，埋设不小于ø150的PVC管，厕所排污符合当地政府有关部门规定。
（12）浴室的淋浴头数量要能满足工人按时洗浴的需要，浴室面积按现场平均人数0.3m2/人设置，淋浴头5~7人设一个，插座、照明灯要有防水罩，电线要用防水电缆，并且电工要每天检查漏电保护器是否合格，洗浴间的地板必须是防滑地板砖，要定期检查浴霸的安全性，浴室内张贴“地滑小心摔倒”警示标志（尺寸大小0.40m×0.3m，白底蓝字）。
（13）项目部在生活区建一个篮球场，地面采用20-30cm混凝土，球场大小15m（宽）×28m（长），设在项目部正中间，篮球场四周设置4根灯柱，根据实际设置4~8盏强光灯。
