土壤湿度传感器原理
土壤湿度传感器是一种用于测量土壤湿度的设备，它可以帮助农民和园艺爱好者监测土壤湿度，从而更好地管理灌溉和植物生长。
传感器的原理是基于土壤电导率的变化来测量土壤湿度，下面我们来详细介绍一下土壤湿度传感器的原理。
首先，土壤湿度传感器通常由两个电极组成，这两个电极被插入到土壤中。
当土壤中含有水分时，土壤的电导率会增加，因为水分中的离子会导电。
因此，当土壤湿度增加时，土壤的电导率也会增加。
传感器利用这一原理来测量土壤湿度。
其次，传感器通过测量土壤的电导率来确定土壤的湿度。
传感器会向土壤中施加一个小电流，并测量通过土壤的电流。
通过测量电流的大小，传感器可以计算出土壤的电导率，从而推算出土壤的湿度。
另外，传感器还可以通过测量土壤的介电常数来确定土壤的湿度。
土壤的介电常数是指土壤对电场的响应能力，它与土壤中的水分含量有关。
传感器可以通过测量土壤对电场的响应来确定土壤的介电常数，从而推算出土壤的湿度。
最后，传感器还可以利用土壤中的电容变化来确定土壤的湿度。
当土壤中的水分含量增加时，土壤的电容会增加。
传感器可以通过测量土壤的电容来确定土壤的湿度。
总的来说，土壤湿度传感器的原理是基于土壤的电导率、介电常数和电容的变化来测量土壤湿度。
通过这些原理，传感器可以准确地测量土壤的湿度，帮助农民和园艺爱好者更好地管理灌溉和植物生长。
希望本文能够帮助大家更好地理解土壤湿度传感器的工作原理。

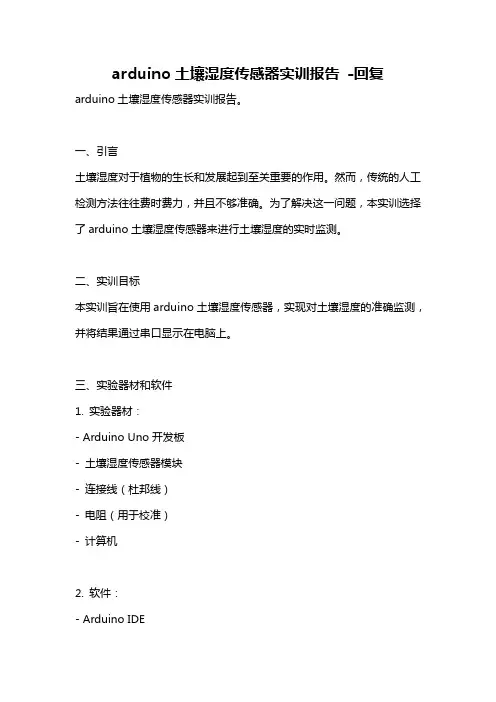

arduino土壤湿度传感器实训报告-回复arduino土壤湿度传感器实训报告。
一、引言土壤湿度对于植物的生长和发展起到至关重要的作用。
然而，传统的人工检测方法往往费时费力，并且不够准确。
为了解决这一问题，本实训选择了arduino土壤湿度传感器来进行土壤湿度的实时监测。
二、实训目标本实训旨在使用arduino土壤湿度传感器，实现对土壤湿度的准确监测，并将结果通过串口显示在电脑上。
三、实验器材和软件1. 实验器材：- Arduino Uno开发板- 土壤湿度传感器模块- 连接线（杜邦线）- 电阻（用于校准）- 计算机2. 软件：- Arduino IDE四、实训步骤1. 硬件连接：首先，将Arduino Uno开发板和土壤湿度传感器模块通过连接线连接起来。
将传感器的VCC引脚连接到Arduino的5V引脚，GND引脚连接到Arduino的GND引脚，以及信号引脚连接到Arduino的A0引脚。
接下来，将一个电阻的一个引脚连接到传感器的VCC引脚，另一个引脚连接到传感器的信号引脚。
2. 编写代码：打开Arduino IDE软件，新建一个项目，然后编写以下代码：c++const int sensorPin = A0; 定义传感器引脚为A0void setup() {Serial.begin(9600); 初始化串口通信波特率为9600}void loop() {int sensorValue = analogRead(sensorPin); 读取传感器数值Serial.println(sensorValue); 通过串口输出到电脑delay(1000); 延时1秒}保存并上传代码到Arduino Uno开发板上。
3. 实验验证：将Arduino Uno开发板连接到计算机上，打开串口监视器。
可以看到每隔一秒，传感器的数值会通过串口显示在电脑上。
5、数据处理和校准根据传感器的读数，我们可以判断土壤湿度的高低。

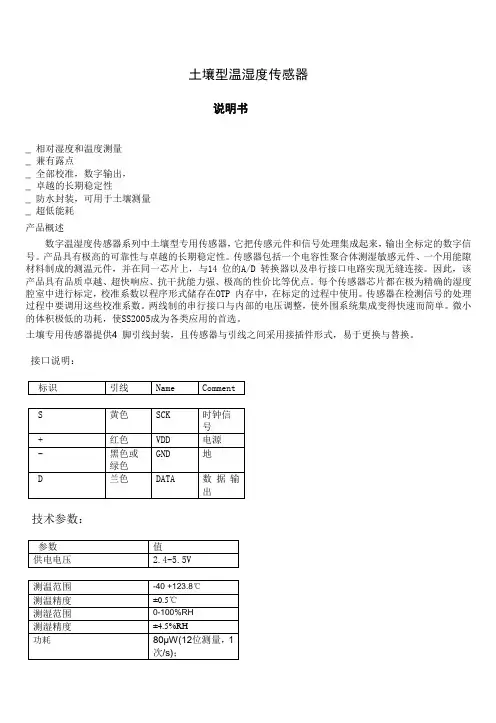

土壤型温湿度传感器说明书_ 相对湿度和温度测量_ 兼有露点_ 全部校准，数字输出，_ 卓越的长期稳定性_ 防水封装，可用于土壤测量_ 超低能耗产品概述数字温湿度传感器系列中土壤型专用传感器，它把传感元件和信号处理集成起来，输出全标定的数字信号。
产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。
因此，该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。
每个传感器芯片都在极为精确的湿度腔室中进行标定，校准系数以程序形式储存在OTP 内存中，在标定的过程中使用。
传感器在检测信号的处理过程中要调用这些校准系数。
两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。
微小的体积极低的功耗，使SS2005成为各类应用的首选。
土壤专用传感器提供4 脚引线封装，且传感器与引线之间采用接插件形式，易于更换与替换。
接口说明：技术参数：传感器外形尺寸：SHT系列传感器性能说明图 2 25℃时传感器的最大相对湿度误差图3 最大温度误差电气特性：1 默认测量分辨率为温度14 位，湿度12 位。
通过状态寄存器可分别降至12 位和8 位2 在出厂质量检验时，每支传感器都在25℃（77℉）和3.3V 条件下测试并且完全符合精度指标。
该精度值不包括滞后与非线性。
3 在25℃和1m/s 气流的条件下，达到一阶响应63%所需要的时间。
4 在挥发性有机混合物中数值可能会高一些。
见说明书1.3。
5 在VDD=5.5V 和25℃的条件下，每秒进行一次12 位精度测量的平均值。
6 响应时间取决于传感器表面的热容和热阻。
使用指南1. 应用信息1.1 工作条件传感器在建议的工作条件下性能正常，请参阅图4。
超出建议的工作范围可能导致信号暂时性漂移（60 小时后漂移+3%RH）。
当恢复到正常工作条件后，传感器会缓慢自恢复到校正状态。
第十一章土壤湿度传感器11.1 土壤湿度及其表示11.1.1土壤湿度土壤湿度，即表示一定深度土层的土壤干湿度程度的物理量，又称土壤水分含量。
土壤湿度的高低受农田水分平衡各个分量的制约。
11.1.2土壤湿度传感器土壤湿度传感器又名土壤水分传感器，土壤含水量传感器。
土壤水分传感器由不锈钢探针和防水探头构成，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量。
与数据采集器配合使用，可作为水分定点监测或移动测量的工具测量土壤容积含水量，主要用于土壤墒情检测以及农业灌溉和林业防护。
11.1.3 土壤湿度表示方法土壤湿度，即土壤的实际含水量，可用土壤含水量占烘干土重的百分数表示：土壤含水量=水分重/烘干土重×100％。
也可以相当于土壤含水量与田间持水量的百分比，或相对于饱和水量的百分比等相对含水量表示。
根据土壤的相对湿度可以知道，土壤含水的程度，还能保持多少水量，在灌溉上有参考价值。
土壤湿度大小影响田间气候，土壤通气性和养分分解，是土壤微生物活动和农作物生长发育的重要条件之一。
土壤湿度受大气、土质、植被等条件的影响。
在野外判断土壤湿度通常用手来鉴别，一般分为四级：（1）湿，用手挤压时水能从土壤中流出；（2）潮，放在手上留下湿的痕迹可搓成土球或条，但无水流出；（3）润，放在手上有凉润感觉，用手压稍留下印痕；（4）干，放在手上无凉快感觉，粘土成为硬块。
农业气象上土壤湿度常采用下列方法与单位表示：①重量百分数。
即土壤水的重量占其干土重的百分数(％)。
此法应用普遍，但土壤类型不同，相同的土壤湿度其土壤水分的有效性不同，不便于在不同土壤间进行比较。
②田间持水量百分数。
即土壤湿度占该类土壤田间持水量的百分数(％)。
利于在不同土壤间进行比较，但不能给出具体水量的概念。
③土壤水分贮存量。
指一定深度的土层中含水的绝对数量，通常以毫米为单位，便于与降水量、蒸发量比较。
土壤水分贮存量W（毫米）的计算公式为:W＝0.1·h·d·w。

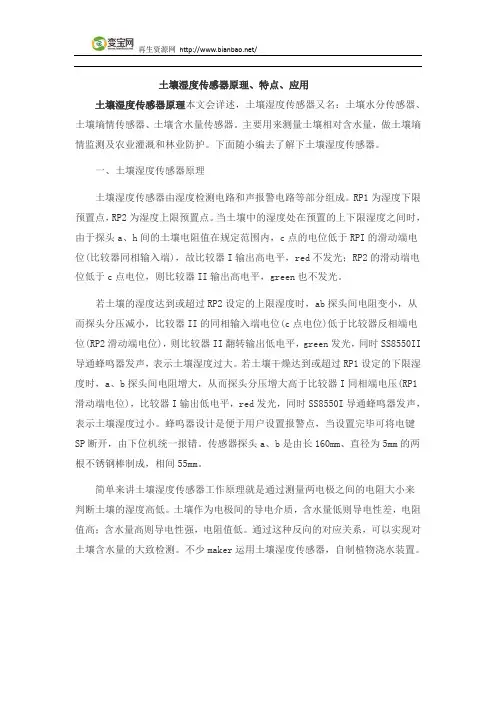

土壤湿度传感器原理、特点、应用土壤湿度传感器原理本文会详述，土壤湿度传感器又名：土壤水分传感器、土壤墒情传感器、土壤含水量传感器。
主要用来测量土壤相对含水量，做土壤墒情监测及农业灌溉和林业防护。
下面随小编去了解下土壤湿度传感器。
一、土壤湿度传感器原理土壤湿度传感器由湿度检测电路和声报警电路等部分组成。
RP1为湿度下限预置点，RP2为湿度上限预置点。
当土壤中的湿度处在预置的上下限湿度之间时，由于探头a、h间的土壤电阻值在规定范围内，c点的电位低于RPI的滑动端电位(比较器同相输入端)，故比较器I输出高电平，red不发光；RP2的滑动端电位低于c点电位，则比较器II输出高电平，green也不发光。
若土壤的湿度达到或超过RP2设定的上限湿度时，ab探头间电阻变小，从而探头分压减小，比较器II的同相输入端电位(c点电位)低于比较器反相端电位(RP2滑动端电位)，则比较器II翻转输出低电平，green发光，同时SS8550II 导通蜂鸣器发声，表示土壤湿度过大。
若土壤干燥达到或超过RP1设定的下限湿度时，a、b探头间电阻增大，从而探头分压增大高于比较器I同相端电压(RP1滑动端电位)，比较器I输出低电平，red发光，同时SS8550I导通蜂鸣器发声，表示土壤湿度过小。
蜂呜器设计是便于用户设置报警点，当设置完毕可将电键SP断开，由下位机统一报错。
传感器探头a、b是由长160mm、直径为5mm的两根不锈钢棒制成，相间55mm。
简单来讲土壤湿度传感器工作原理就是通过测量两电极之间的电阻大小来判断土壤的湿度高低。
土壤作为电极间的导电介质，含水量低则导电性差，电阻值高；含水量高则导电性强，电阻值低。
通过这种反向的对应关系，可以实现对土壤含水量的大致检测。
不少maker运用土壤湿度传感器，自制植物浇水装置。
二、土壤湿度传感器特点本传感器体积小巧化设计，携带方便，安装、操作及维护简单。
结构设计合理，不绣钢探针保证使用寿命。
土壤型温湿度传感器说明书_ 相对湿度和温度测量_ 兼有露点_ 全部校准，数字输出，_ 卓越的长期稳定性_ 防水封装，可用于土壤测量_ 超低能耗产品概述数字温湿度传感器系列中土壤型专用传感器，它把传感元件和信号处理集成起来，输出全标定的数字信号。
产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。
因此，该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。
每个传感器芯片都在极为精确的湿度腔室中进行标定，校准系数以程序形式储存在OTP 内存中，在标定的过程中使用。
传感器在检测信号的处理过程中要调用这些校准系数。
两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。
微小的体积极低的功耗，使SS2005成为各类应用的首选。
土壤专用传感器提供4 脚引线封装，且传感器与引线之间采用接插件形式，易于更换与替换。
接口说明：技术参数：传感器外形尺寸：SHT系列传感器性能说明图 2 25℃时传感器的最大相对湿度误差图3 最大温度误差电气特性：1 默认测量分辨率为温度14 位，湿度12 位。
通过状态寄存器可分别降至12 位和8 位2 在出厂质量检验时，每支传感器都在25℃（77℉）和3.3V 条件下测试并且完全符合精度指标。
该精度值不包括滞后与非线性。
3 在25℃和1m/s 气流的条件下，达到一阶响应63%所需要的时间。
4 在挥发性有机混合物中数值可能会高一些。
见说明书1.3。
5 在VDD=5.5V 和25℃的条件下，每秒进行一次12 位精度测量的平均值。
6 响应时间取决于传感器表面的热容和热阻。
使用指南1. 应用信息1.1 工作条件传感器在建议的工作条件下性能正常，请参阅图4。
超出建议的工作范围可能导致信号暂时性漂移（60 小时后漂移+3%RH）。
当恢复到正常工作条件后，传感器会缓慢自恢复到校正状态。
基于STM32单片机的室内花卉“智能管家系统”的设计摘要：随着人民生活水平的提高，花卉种植成为修心养性的极佳选择，但经常会出现疏于管理导致花卉不良甚至死亡的情况。
本文针对这一问题，设计了一种基于STM32单片机的室内花卉“智能管家系统”。
该系统利用单片机的可编程控制功能，结合外围传感器电路设计，实现自动监测土壤湿度、环境光照强度及有害气体，并通过输出装置实现自动浇灌、光照强度自动调节以及有害气体的自动报警等功能，为花卉绿植提供适宜的生长环境。
该系统模块化程度高，硬件成本低，实现了对室内的花卉绿植进行实时监测管理的自动化。
关键词：STM32单片机花卉绿植传感器电路模块化管理引言随着社会经济的发展，目前在大型商场，图书馆等场所一般都有大量花卉绿植，在个人家庭中，花卉绿植的身影更是数不胜数。
对于这些花卉绿植的管理一般都需要人工进行，由于室内中种植的花卉一般需要稳定的生长环境和精心的照料，仅仅凭借人工方式进行管理，往往只能依靠个人经验和主观判断[1]。
而且近几年由于疫情的影响，经常出现不能及时的对这些花卉绿植进行养护的情况，导致这些花卉绿植没有稳定的生长环境，有可能导致这些花卉出现不良状况，影响其正常生长发育，甚至导致其死亡。
目前在市场上有很多对花卉进行自动浇灌的装置，但这些装置大部分不能满足对花卉对土壤湿度的精确需求，而且不能对花卉进行系统化的、模块化的管理养护[1]。
也有一些智能化程度比较高的的自动化装置，但其造价较高，占地面积大，不适合小规模种植花卉绿植的场所。
本文针对这些问题进行了基于STM32单片机的室内花卉“智能管家系统”的设计。
1、总体设计室内花卉绿植的生长需要较为稳定的生长环境，主要包括适宜的温度，一定的土壤湿度，合适的光照强度以及空气质量。
本系统以STM32单片机为主控，通过对外围传感器电路的控制实现对花卉生长所需因素的各种数值的实时采集，对数据进行系统化可编程处理，从而控制外围执行机构动作。

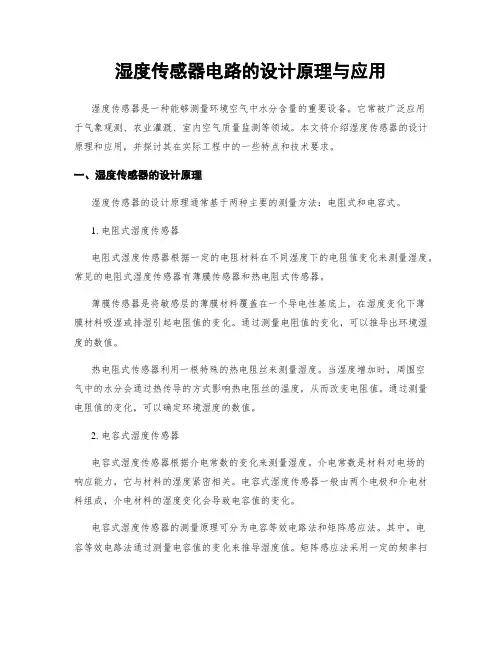

湿度传感器电路的设计原理与应用湿度传感器是一种能够测量环境空气中水分含量的重要设备。
它常被广泛应用于气象观测、农业灌溉、室内空气质量监测等领域。
本文将介绍湿度传感器的设计原理和应用，并探讨其在实际工程中的一些特点和技术要求。
一、湿度传感器的设计原理湿度传感器的设计原理通常基于两种主要的测量方法：电阻式和电容式。
1. 电阻式湿度传感器电阻式湿度传感器根据一定的电阻材料在不同湿度下的电阻值变化来测量湿度。
常见的电阻式湿度传感器有薄膜传感器和热电阻式传感器。
薄膜传感器是将敏感层的薄膜材料覆盖在一个导电性基底上，在湿度变化下薄膜材料吸湿或排湿引起电阻值的变化。
通过测量电阻值的变化，可以推导出环境湿度的数值。
热电阻式传感器利用一根特殊的热电阻丝来测量湿度。
当湿度增加时，周围空气中的水分会通过热传导的方式影响热电阻丝的温度，从而改变电阻值。
通过测量电阻值的变化，可以确定环境湿度的数值。
2. 电容式湿度传感器电容式湿度传感器根据介电常数的变化来测量湿度。
介电常数是材料对电场的响应能力，它与材料的湿度紧密相关。
电容式湿度传感器一般由两个电极和介电材料组成，介电材料的湿度变化会导致电容值的变化。
电容式湿度传感器的测量原理可分为电容等效电路法和矩阵感应法。
其中，电容等效电路法通过测量电容值的变化来推导湿度值。
矩阵感应法采用一定的频率扫描电磁场，测量湿度对电容值的影响。
这两种方法都能够准确测量湿度，并在温度变化时进行补偿。
二、湿度传感器的应用湿度传感器在许多领域都有广泛的应用。
1. 气象观测湿度是气象观测中的重要参数之一。
湿度传感器被广泛应用于气象观测设备中，用于测量大气中的相对湿度。
准确测量大气湿度对于天气预报、气象研究等都具有重要意义。
2. 农业灌溉湿度传感器在农业灌溉领域起到了关键作用。
它能够实时测量土壤的湿度，根据测量结果控制灌溉系统的开关，实现灌溉自动化。
这不仅可以提高灌溉效率，还可以避免过度或不足的灌溉，减少水资源的浪费。
电容式土壤湿度传感器的基本工作原理电容式土壤湿度传感器是一种常用的测量土壤湿度的传感器。
它通过测量土壤与电极之间的电容变化来间接地测量土壤的湿度。
具体来说，电容式土壤湿度传感器利用土壤的电导率来感知土壤湿度。
电容的基本原理在理解电容式土壤湿度传感器的工作原理之前，我们首先需要了解电容的基本原理。
电容是指在两个导体之间的电荷存储器。
当两个导体之间有电压差时，电荷会在导体之间发生移动，导致电容的大小发生变化。
电容的大小取决于导体之间的距离和导体的表面积。
当两个导体之间的距离减小或表面积增大时，电容的大小也会增大。
电容式土壤湿度传感器的构成一般来说，电容式土壤湿度传感器由两个电极构成，这两个电极被埋入土壤中，形成了一个电容结构。
其中一个电极是一个传感电极，负责感知土壤湿度。
另一个电极则是一个参考电极，负责提供参考信号。
水分对电容的影响土壤含有一定量的水分，这些水分会影响土壤的电导率，从而对电容产生影响。
当土壤湿度较高时，电导率较高，土壤电容增大；当土壤湿度较低时，电导率较低，土壤电容减小。
这是因为水分具有良好的导电性，当土壤含有较多的水分时，水分会导致土壤中的离子化合物分解为正负离子，从而导致了电导率的增加。
反之，当土壤含水量较低时，导电率降低。
测量电容的方法测量电容的方法可以通过多种方式实现，常用的有两种方法：频率测量法和交流电桥法。
接下来我们分别来介绍这两种测量电容的方法。
1.频率测量法：此方法的基本思想是通过测量电容对频率的影响来间接测量电容的值。
通过将感应电容放入一个电路中，并根据电容的值对电路产生的振荡频率进行测量。
频率与电容的值成反比，因此可以通过测量振荡频率来推断电容的值。
2.交流电桥法：此方法通过一个电桥电路来测量电容的值。
电桥电路由一个电源、一个测量电容的电容器以及一些与测量相关的电阻组成。
根据电桥平衡时两侧电路参数相等的原理，可以通过对一侧电路参数进行调节，从而得到电容的值。
电容式土壤湿度传感器的工作原理电容式土壤湿度传感器是利用土壤的电导率来感知土壤湿度的。
土壤湿度传感器原理土壤湿度传感器是一种用于测量土壤中水分含量的装置，它可以帮助农民合理地管理灌溉，提高农作物的产量和质量。
在现代农业中，土壤湿度传感器已经成为不可或缺的工具。
那么，土壤湿度传感器是如何工作的呢？本文将从原理入手，为您详细介绍土壤湿度传感器的工作原理。
土壤湿度传感器的原理基于土壤的电导率。
当土壤中含有水分时，土壤的电导率会随之变化。
传感器利用这一特性来测量土壤中的水分含量。
一般来说，土壤湿度传感器由两个电极组成，它们被插入到土壤中，形成一个闭合的电路。
当土壤中含有水分时，电极之间的电阻会减小，电导率会增加；反之，当土壤干燥时，电阻会增加，电导率会减小。
传感器通过测量电极之间的电阻来确定土壤中的水分含量。
一般来说，传感器会输出一个电压信号，这个信号的大小与土壤湿度成正比。
通过对这个电压信号进行处理，可以得到土壤中水分含量的准确数值。
除了电导率，一些土壤湿度传感器还会利用介电常数来测量土壤中的水分含量。
介电常数是介质在电场中的响应能力，它与介质中的水分含量密切相关。
传感器利用介电常数的变化来测量土壤中的水分含量。
这种原理的传感器通常由两个电极和一个电容器构成，通过测量电容器的变化来确定土壤中的水分含量。
总的来说，土壤湿度传感器的工作原理可以归纳为两种，一种是基于电导率的原理，另一种是基于介电常数的原理。
不同的传感器采用不同的原理来测量土壤中的水分含量，但它们的基本原理都是利用土壤中水分对电导率或介电常数的影响来进行测量。
在实际应用中，选择合适的土壤湿度传感器非常重要。
不同种类的土壤湿度传感器适用于不同类型的土壤和作物。
因此，在选择传感器时，需要考虑土壤的类型、作物的需水量以及实际的灌溉需求。
只有选用合适的传感器，才能准确地测量土壤中的水分含量，为农作物的生长提供科学的依据。
综上所述，土壤湿度传感器是一种利用土壤的电导率或介电常数来测量土壤中水分含量的装置。
通过测量电极之间的电阻或电容器的变化，传感器可以准确地测量土壤中的水分含量，为农民科学地管理灌溉提供依据。
土壤湿度传感器工作原理土壤湿度传感器通常使用两种主要原理来测量土壤湿度：电阻法和电容法。
在电阻法中，通过测量涉及土壤电阻或导电性的传感器电阻的变化来测量土壤湿度。
而在电容法中，通过测量土壤中含水量对传感器电容的影响来测量土壤湿度。
电阻法传感器通常使用两根电极直接插入土壤中，形成一个电阻链。
当土壤湿润时，土壤中的水分会增加土壤的电导率，从而降低电阻值。
传感器通过测量电阻值的变化来确定土壤湿度。
传感器上通常有一个转换器，可以将电阻值转换为相应的数字或模拟信号。
电容法传感器通过测量土壤中水分含量对电容的影响来测量土壤湿度。
传感器通常由两部分组成，一部分是位于土壤内部的测量电容器，另一部分是位于土壤表面的参考电容器。
当土壤干燥时，土壤中的空气会占据大部分空间，导致电容值较小。
而当土壤湿润时，水分会填充空隙，导致电容值增大。
传感器通过测量土壤电容与参考电容的比值来确定土壤湿度。
类似于电阻法传感器，电容法传感器也可以通过转换器将测量结果转换为数字或模拟信号。
无论是电阻法还是电容法，传感器都需要合适的电源供应。
传感器还可能需要一些额外的电路来支持转换和放大信号，以便将测量结果传送到外部设备或控制系统。
需要注意的是，不同的土壤和环境条件可能会对传感器的性能和准确性产生影响。
例如，盐度、温度和土壤类型等因素都可能影响土壤湿度传感器的测量结果。
因此，在使用土壤湿度传感器时，需要根据实际情况进行校准和调整，并且定期对传感器进行维护和保养。
总结起来，土壤湿度传感器通过测量土壤电阻或电容的变化来测量土壤湿度。
传感器通常需要合适的电源供应和转换器来将测量结果转换为数字或模拟信号。
然而，由于土壤和环境条件的不同，传感器的性能和准确性可能会有所偏差。
因此，在使用传感器时需要进行校准和调整，并对传感器进行维护和保养。
北方民族大学实训报告系（部、中心）电气信息工程学院姓名莫文涛学号 20120588专业电子信息工程班级 121班同组人员刘丹20120575、杨文华20120606课程名称专业课程综合实训系列Ⅰ实训题目名称土壤湿度检测电路起止时间2015年3月2日——2015年7月5日成绩指导教师签名北方民族大学教务处制教师评语：土壤湿度检测电路的设计与制作【摘要】本设计主要的内容是土壤湿度检测电路的设计与制作。
该电路的工作原理是由AT89C51单片机和ADC0809组成系统的核心部分，湿度传感器将采集到的数据直接传送到ADC0809的IN端作为输入的模拟信号。
选用湿度传感器和AD 转换，电路内部包含有湿度采集、AD转换、单片机译码显示等功能。
单片机需要采集数据时，发出指令启动A/D 转换器工作，ADC0809根据送来的地址信号选通IN3通道，然后对输入的模拟信号进行转换，转换结束时，EOC输出高电平，通知单片机可以读取转换结果，单片机通过调用中断程序，读取转换后的数据。
最后，单片机把采集到的湿度数据经过软件程序处理后送到LED数码管进行显示。
【关键词】湿度传感器\AD\转换\AT89C51目录一、设计方案选择 (5)1、方框图 (5)二、土壤湿度检测电路的单元电路 (6)1、湿度采集 (6)2、A/D转换与ADC0809 (7)3、AT89C51单片机 (10)三、源程序 (15)四、LED数码管 (16)五、软件调试 (17)六、安装与调试 (18)七、元器件清单 (20)八、系统仿真 (20)九、心得体会 (22)一、设计方案选择方案一：可利用湿度传感器采样土壤中的湿度信号，以提供给显示电路部分，关于湿度含量可采用ADC的方法将模拟信号转换成数字信号，然后再用译码器将转换后的数字信号提给显示电路实现显示，ADC转换电路所需脉冲由555构成的多谐振荡器来提供。
1、方框图方案二：根据传感器采集土壤湿度，提供给ADC0809进行模数转换，转换出的数字信号送给AT89C51单片机进行实时处理，同时由单片机控制ADC0809的转换开始与结束，单片机把处理后的数据经过处理送达LED数码管进行显示。
