CATIA使用手册－－高级技巧54条1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. Press any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SICH 无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1.0并用αCATIA Symbol字体标注。

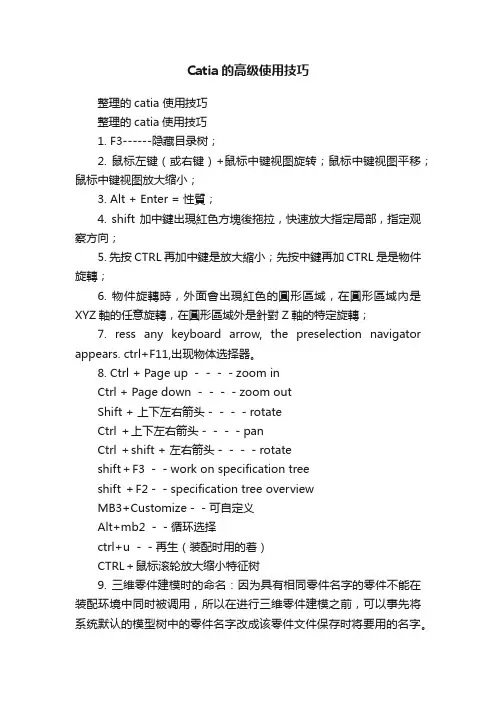

Catia的高级使用技巧整理的catia 使用技巧整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SIC H无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1. 0并用αCATIA Symbol字体标注。

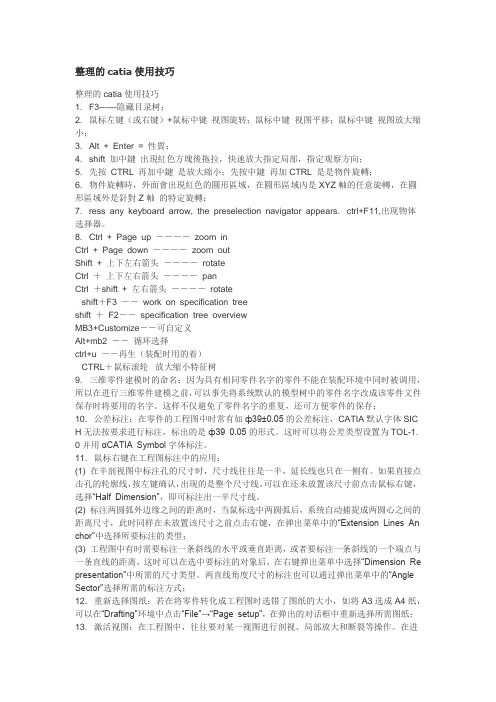

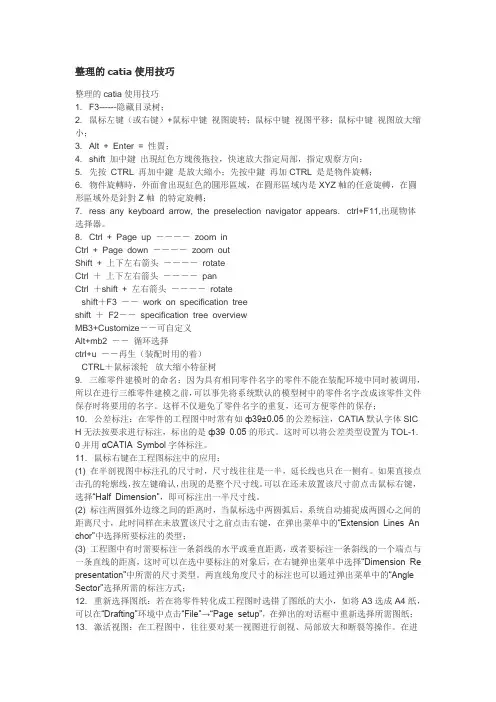

整理的catia使用技巧整理的catia使用技巧1. F3------隐藏目录树；2. 鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3. Alt + Enter = 性質；4. shift 加中鍵出現紅色方塊後拖拉，快速放大指定局部，指定观察方向；5. 先按CTRL 再加中鍵是放大縮小；先按中鍵再加CTRL 是是物件旋轉；6. 物件旋轉時，外面會出現紅色的圓形區域，在圓形區域內是XYZ軸的任意旋轉，在圓形區域外是針對Z軸的特定旋轉；7. ress any keyboard arrow, the preselection navigator appears. ctrl+F11,出现物体选择器。
8. Ctrl + Page up －－－－zoom inCtrl + Page down －－－－zoom outShift + 上下左右箭头－－－－rotateCtrl ＋上下左右箭头－－－－panCtrl ＋shift + 左右箭头－－－－rotateshift＋F3 －－work on specification treeshift ＋F2－－specification tree overviewMB3+Customize－－可自定义Alt+mb2 －－循环选择ctrl+u －－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9. 三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。
这样不仅避免了零件名字的重复，还可方便零件的保存；10. 公差标注：在零件的工程图中时常有如ф39±0.05的公差标注，CATIA默认字体SIC H无法按要求进行标注，标出的是ф39 0.05的形式。
这时可以将公差类型设置为TOL-1. 0并用αCATIA Symbol字体标注。
CATIA快捷键等设置CATIA快捷键等设置 (Self-defined)一．键盘部分1.帮助F1――CATIA V5 帮助Shift+F1――这是什么？2.编辑Ctrl+Z――撤消Ctrl+C――复制Ctrl+X――剪切Del――删除# Shift+Enter――特性(properties)Ctrl+G――选择集...Ctrl+V――粘贴Ctrl+Y――重复(redo)3.工具Alt+F11――Visual Basic 编辑器...(物体选择器,键盘方向键可以选择目标)Alt+F8――宏...# Ctrl+Shift+U――定制...(定制工作台)4.文件Ctrl+S――保存Ctrl+O――打开..Ctrl+P――打印...Ctrl+N――新建...5.选择Ctrl+F――搜索..6.全部命令F8――Drop compass planeF5――Flip compass baseCtrl+A ――Flood SelectCtrl+I――Invert SelectF7――Reset compass to XYZF6――Set compass orientationF9――Stretch ViewCtrl+U ――UpdateShift+F2――规格概观F3――规格(隐藏目录树)Ctrl+D ――Fast Multi Instantiation Ctrl+E――Define Multi Instantiation... Ctrl+W――Group in new set以下全为自定义快捷键：7.视图Ctrl+KP_Add――放大Ctrl+KP_Subtract――缩小Ctrl+Shift+B――交换可见空间Ctrl+Shift+Z――夸大...Alt+P――平移Alt+F――适合全部Ctrl+Shift+F――全屏Alt+Z――缩放F2――缩放区域Alt +A――上一个视图Alt +D――下一个视图Ctrl+R――旋转Ctrl+B――隐藏／显示Ctrl+KP_0――全部折叠Ctrl+KP_1――展开第一个级别Ctrl+KP_2――展开第二个级别Ctrl+KP_3――展开所有级别Ctrl+Shift+V――已命名的视图...Ctrl+H ――转头Ctrl+T――透视Ctrl+Alt+F――飞行8.文件Ctrl+Shift+Q――关闭Ctrl+Shift+A――另存为...Ctrl+Shift+S――目录(发送到目录)Ctrl+Alt+S――全部保存Ctrl+Shift+D――桌面...9.全部命令Ctrl+Q――退出工作台(应用于退出草图)二．鼠标加键盘部分Alt+MC――视图平移Shift+MC――出现红色方块后拖拉Ctrl(先)+MC――视图放大缩小Ctrl+MC（先）――物件旋转 (圆形区域内绕XYZ轴的旋转，区域外Z轴旋转)三．设置CATIA初始工作目录工具――选项――常规――文档――文档环境――设置参数”DLName”行――“配置”添加所需的路径，再确定并将”DLName”设置为“当前状态”。
1、按图一路径打开Custonize对话框（见图二）图一2、选择图二中的Commands项（见图三）图二3、移动图三左侧滚动条到最下方，选择AllCommands（见图四）图三4、用鼠标按压图四中的ShowProperties…按钮图四5、移动图五中右侧滚动条，来选择你要编辑的命令。
此时Accelerator:栏会反白（见图六）。
注：如果Accelerator:栏没有反白，说明catia不允许设置快捷方式。
图五6、图六中Accelerator栏下边有4个按钮，前三个代表计算机的Ctrl、Shift、Alt三个按键，后一个<Other...〉汇聚其他所有的按键（见图七--key滚动选图六图六反白图七7、图七所示，如果你要选择NewFrom的快捷方式是Ctrl+M两个健，操作方法是：先电击图七中Ctrl按键，然后点击Other按键，在Key滚动框内选择M，再按此时Accelerator栏内会出现〈Ctrl+M〉，确认无误后按〈HidePropertis8、推出Custonize 对话框对话框。
9、快捷方式设置完成。
一.CATIA 快捷键的设置方法:1.工作模块快速进入的快捷键设置;我们最常用的是‘机械设计(Mechanical Design)模块下的‘零件图设计(Part Design)’ ‘装配图设计(Assembly Design)’和‘工程图(Drafting)’三个模块; 步骤如下: (1).打开CA TIA 进入原始界面.(2). 点击上方菜单栏‘工具(Tools)’出现下拉菜单,选择‘定制(Customize)’弹出窗口:(3). ‘开始菜单(Start Menu)’中选中所要模块点击向右箭头移入右侧图框中,选中后在下方属性(Accelerator)项,根据自己键盘操作习惯及爱好进行设置.注意: Ctrl / Shift / Alt / Other 中的Other 用来选择数字或英文26个字母例如‘Alt+A’先点击‘Alt’点击‘Other’在出现的窗口中选择字母‘A’中间的‘+’号不需手动输入,自动生成.2.工作命令的快捷键设置;首先要了解的是,因为工作命令都在属于自己的工作台所以在设置的时候,应该先进入相应的工作模块下的工作台里; 例如:设置‘轮廓线(Profile)’的快捷键, 步骤如下:(1).进入‘零件图设计’模块----‘草图工作台’(2).点击上方菜单栏‘工具(Tools)’出现下拉菜单,选择‘定制(Customize)’弹出窗口:‘命令Commads’---- ‘全部命令Commads’(3).在右侧窗口中查找并选中‘轮廓线(Profile)’点击‘显示属性(Show Properties)’在下方设进行设置; 方法同工作模块快捷径键的设置.注意: 1.选中并正确时在‘显示属性(Show Properties)’前会伴有该命令的图形提示2.如果‘属性(Accelerator)’项出现灰色,代表不可编辑设置。
CATIA操作技巧1.相机视角的快捷键：在CATIA中，您可以通过使用相机视角来查看和操作模型。
请记住以下几个快捷键：- "Ctrl+Shift+C"：将模型居中并调整视角以包含整个模型。
- "Ctrl+Shift+Z"：将相机视角调整为最近的图形。
2.数据查询工具：在CATIA中，您可以使用数据查询工具轻松查找和定位对象。
使用“F3”键启动数据查询工具，并输入您要查找的对象名称或属性。
您还可以使用通配符来进行模糊。
3.设置快捷键：CATIA允许您为常用操作设置自定义快捷键，以提高工作效率。
要设置快捷键，请转到“工具”>“自定义”>“快捷键”选项卡，并选择您要设置快捷键的命令或操作。
4.使用鼠标手势：CATIA支持使用鼠标手势进行快速操作。
通过按住鼠标右键并在屏幕上进行轻微移动，您可以执行常见的操作，如平移、旋转和缩放模型。
5.使用过滤器：CATIA提供了多种过滤器选项，可根据不同的条件筛选对象。
例如，您可以使用过滤器来仅显示特定类型的元素，如曲面、体积或边界。
7.自定义工具栏：根据您的需求和工作流程，您可以自定义CATIA的工具栏。
通过选择“工具”>“自定义”>“工具栏”选项卡，您可以添加、删除或重新排列工具栏按钮，以便更好地适应您的工作方式。
9. 使用装配约束：在CATIA中，您可以使用装配约束对不同的零件进行装配。
通过选择两个或多个零件，然后使用“Insert”>“Constraints”菜单选项，您可以应用各种约束，如距离、角度或对齐。
10. 使用材料和纹理：CATIA允许您为模型应用不同的材料和纹理，以增加视觉效果。
通过选择模型并使用“Insert”>“Material and Surface”菜单选项，您可以选择并应用各种材料和纹理。
11.使用命名规则：为了更好地组织和管理模型，CATIA建议使用良好的命名规则。
