cad_实训3 常用二维绘图命令(一)

● 绘制圆环 绘制圆环是创建填充圆环或实体填 充圆的一个便捷的途径。在AutoCAD中 ，圆环实际上是由具有一定宽度的多段 线封闭形成的。
● 绘制样条曲线 样条曲线是一种通过或接近 指定点的拟合曲线。这种类型的 曲线适宜于表达具有不规则变化 曲率半径的曲线。例如，机械图 形的断切面、地形外貌轮廓等。 例：绘制正弦曲线
（5）带属性的图块 块属性是附属于块的非图形信息，是 块的组成部分，是特定的可包含在块定义 中的文字对象。在定义一个块时，属性必 须预先定义而后被选定。通常属性用于在 块的插入过程中进行自动注释。
首先要定义属性，单击菜单“绘图-块-定 义属性”命令进行定义。 创建带属性的图块，就是在属性定义后， 定义块时将已定义的属性加到块中。操作方 法仍然是执行块定义命令，只是在选择组成 图块的对象时，必须将属性也选择在内，这 样图形和属性一起组成一个整体。
3、绘制曲线
● 绘制圆 在AutoCAD 2004中，用户可以使用6 种方法绘制圆。 ● 绘制圆弧 在AutoCAD 2004中，用户可以使用 11种方法绘制圆弧。
● 绘制椭圆 两种绘制方法：指定椭圆中心、一个 轴的端点以及另一个轴的半轴长度；指 定一个轴的两个端点和另一个轴的半轴 长度。 ● 绘制椭圆弧
2、绘制直线
绘制直线段
注意：闭合（C）和放弃（U） 绘制射线（ray）常用作辅助线 绘制构造线 构造线为两端可以无限延伸的直线，它 没有起点和终点，可以放置在三维空间 的任何地方，一般来说主要用于绘制辅 助线。
绘制多线
多线是一种有多条平行线组成的组合对 象，平行线之间的间距和数目是可以调 整的，多线常用于绘制建筑图中的墙体 、电子线路图等平行线对象。
5、文本编辑
（1）定义文本样式 定义文字样式的基本命令为 style，单击“格式-文本样式” 可以启动该命令，弹出“文字样 式”对话框。

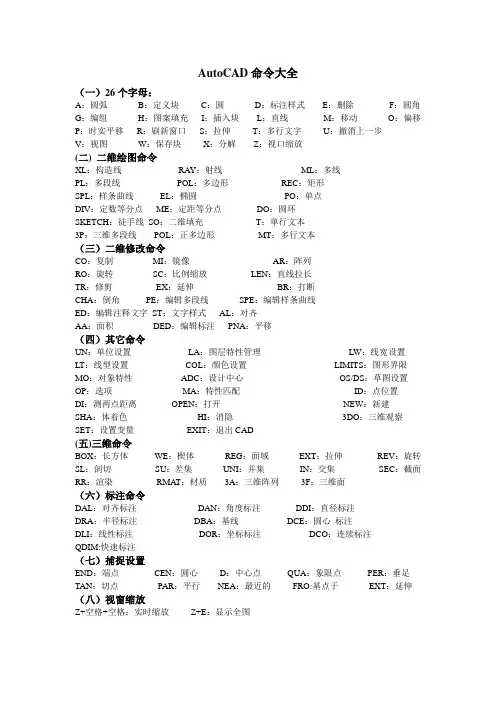

AutoCAD命令大全（一）26个字母：A：圆弧B：定义块C：圆D：标注样式E：删除F：圆角G：编组H：图案填充I：插入块L：直线M：移动O：偏移P：时实平移R：刷新窗口S：拉伸T：多行文字U：撤消上一步V：视图W：保存块X：分解Z：视口缩放(二) 二维绘图命令XL：构造线RAY：射线ML：多线PL：多段线POL：多边形REC：矩形SPL：样条曲线EL：椭圆PO：单点DIV：定数等分点ME：定距等分点DO：圆环SKETCH：徒手线SO：二维填充T：单行文本3P：三维多段线POL：正多边形MT：多行文本（三）二维修改命令CO：复制MI：镜像AR：阵列RO：旋转SC：比例缩放LEN：直线拉长TR：修剪EX：延伸BR：打断CHA：倒角PE：编辑多段线SPE：编辑样条曲线ED：编辑注释文字ST：文字样式AL：对齐AA：面积DED：编辑标注PNA：平移（四）其它命令UN：单位设置LA：图层特性管理LW：线宽设置LT：线型设置COL：颜色设置LIMITS：图形界限MO：对象特性ADC：设计中心OS/DS：草图设置OP：选项MA：特性匹配ID：点位置DI：测两点距离OPEN：打开NEW：新建SHA：体着色HI：消隐3DO：三维观察SET：设置变量EXIT：退出CAD(五)三维命令BOX：长方体WE：楔体REG：面域EXT：拉伸REV：旋转SL：剖切SU：差集UNI：并集IN：交集SEC：截面RR：渲染RMA T：材质3A：三维阵列3F：三维面（六）标注命令DAL：对齐标注DAN：角度标注DDI：直径标注DRA：半径标注DBA：基线DCE：圆心标注DLI：线性标注DOR：坐标标注DCO：连续标注QDIM:快速标注（七）捕捉设置END：端点CEN：圆心D：中心点QUA：象限点PER：垂足TAN：切点PAR：平行NEA：最近的FRO:基点于EXT：延伸（八）视窗缩放Z+空格+空格：实时缩放Z+E：显示全图（九）对象特性PU：清除垃圾OP：自定义CAD COL：设置颜色ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl ＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）<BR< p> COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POL YGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧) DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）<BR< p> PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SA VE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。

第一章使用AutoCAD 提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。

二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。

AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。

在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。

下面仅列举了几个较典型的案例。

1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系，应选用XLINE和RAY 命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。

用PLINE 生成的线段可用PEDIT命令进行编辑。

在AutoCAD 中，常用命令主要包括绘图命令、修改命令、视图控制命令以及其他一些常用命令。

以下是一些常用的AutoCAD 命令：绘图命令：LINE：绘制直线。

CIRCLE：绘制圆。

ARC：绘制圆弧。

POLYGON：绘制多边形。

RECTANGLE：绘制矩形。

TRIANGLE：绘制三角形。

SPLINE：绘制样条曲线。

ELLIPSE：绘制椭圆。

HATCH：图案填充。

修改命令：COPY：复制对象。

MIRROR：镜像对象。

ROTATE：旋转对象。

SCALE：缩放对象。

EXTEND：延伸对象。

TRIM：修剪对象。

BREAK：打断对象。

ARRAY：创建阵列。

视图控制命令：PAN：平移视图。

ZOOM：缩放视图。

ROTATEVIEW：旋转视图。

其他常用命令：TEXT：创建文本。

DIMENSION：创建标注。

BLOCK：创建块。

INSERT：插入块。

MTEXT：创建多行文本。

MLINE：创建多线对象。

LAYER：设置图层。

LINETYPE：设置线型。

LWTYPE：设置线宽。

UNITS：设置单位。

QSELECT：快速选择对象。

HATCHCOMMAND：图案填充命令。

BHATCHCOMMAND：使用图案填充封闭区域或选定对象。

三维建模常用命令：3DARRAY：创建三维阵列；3A 3DFACE：创建三维面；3F 3DORBIT：控制在三维空间中交互式查看对象；3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线；3P ADCENTER：管理内容；ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐；ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序；AP ARC：创建圆弧；A AREA：计算对象或指定区域的面积和周长；AA ARRAY：创建按指定方式排列的多重对象副本；AR ATTDEF：创建属性定义；ATT ATTEDIT：改变属性信息；ATE ATTEXT：提取属性数据；D。
