BGP路由协议详解制作人：张选波二〇〇九年六月二十二日一、BGP的概况BGP最新的版本是BGP第4版本（BGP4）,它是在RFC4271中定义的；一个路由器只能属于一个AS。
AS的范围从1-65535（64512-65535是私有AS号），RFC1930提供了AS 号使用指南。
BGP的主旨是提供一种域间路由选择系统，确保自主系统只能够无环地交换路由选择信息，BGP路由器交换有关前往目标网络的路径信息。
BGP是一种基于策略的路由选择协议，BGP在确定最佳路径时考虑的不是速度，而是让AS能够根据多种BGP属性来控制数据流的传输。
1、BGP的特性BGP将传输控制协议（TCP）用作其传输协议。
是可靠传输，运行在TCP的179端口上（目的端口）由于传输是可靠的，所以BGP0使用增量更新，在可靠的链路上不需要使用定期更新，所以BGP使用触发更新。
类似于OSPF和ISIS路由协议的Hello报文，BGP使用keepalive周期性地发送存活消息（60s）（维持邻居关系）。
BGP在接收更新分组的时候，TCP使用滑动窗口，接收方在发送方窗口达到一半的时候进行确定，不同于OSPF等路由协议使用1-to-1窗口。
丰富的属性值可以组建可扩展的巨大的网络2、BGP的三张表邻居关系表⏹所有BGP邻居转发数据库⏹记录每个邻居的网络⏹包含多条路径去往同一目的地，通过不同属性判断最好路径⏹数据库包括BGP属性路由表⏹最佳路径放入路由表中⏹EBGP路由（从外部AS获悉的BGP路由）的管理距离为20⏹IBGP路由（从AS系统获悉的路由）管理距离为200如下图所示。
邻居表，包含与之建立BGP连接的邻居⏹使用命令show ip bgp summary可以查看到Router#sh ip bgp summaryBGP router identifier 11.1.1.1, local AS number 100BGP table version is 8, main routing table version 85 network entries using 585 bytes of memory6 path entries using 312 bytes of memory4/3 BGP path/bestpath attribute entries using 496 bytes of memory1 BGP AS-PATH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1417 total bytes of memoryBGP activity 5/0 prefixes, 6/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.1.1.1 4 100 14 18 8 0 0 00:09:32 211.1.1.2 4 200 12 16 8 0 0 00:07:03 1转发表，从邻居那里获悉的的所有路由都被加入到BGP转发表中。

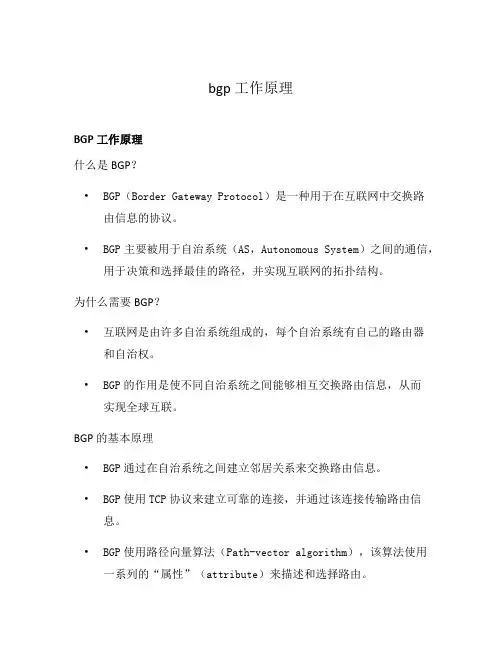

bgp 工作原理BGP工作原理什么是BGP？•BGP（Border Gateway Protocol）是一种用于在互联网中交换路由信息的协议。
•BGP主要被用于自治系统（AS，Autonomous System）之间的通信，用于决策和选择最佳的路径，并实现互联网的拓扑结构。
为什么需要BGP？•互联网是由许多自治系统组成的，每个自治系统有自己的路由器和自治权。
•BGP的作用是使不同自治系统之间能够相互交换路由信息，从而实现全球互联。
BGP的基本原理•BGP通过在自治系统之间建立邻居关系来交换路由信息。
•BGP使用TCP协议来建立可靠的连接，并通过该连接传输路由信息。
•BGP使用路径向量算法（Path-vector algorithm），该算法使用一系列的“属性”（attribute）来描述和选择路由。
邻居关系的建立1.对等状态的建立：两个邻居路由器之间通过TCP建立连接，并相互确认对等关系。
2.路由信息交换：一旦对等关系建立，邻居路由器开始交换路由信息。
3.路由表更新：每个路由器根据接收到的路由信息和已有的路由表，更新自己的路由表。
BGP路由信息的传播1.前缀传播：BGP将路由信息表示为一个个的前缀（prefix），并将这些前缀在邻居之间传播。
2.属性传递：每个前缀都伴随着一些属性，例如自治系统号（ASNumber）、路径长度和路径信息等。
BGP会将这些属性传递给邻居。
3.最佳路径选择：BGP会根据一系列的路径属性来选择最佳路径，并将其存储在路由表中。
BGP路由选择的标准1.路径长度：BGP会选择路径长度最短的路由作为最佳路径。
2.自治系统号：BGP会比较自治系统号，优先选择本地自治系统内的路由。
3.其他属性：BGP还可以根据其他属性进行路由选择，例如带宽、延迟、可靠性等。
BGP的路由策略1.流量控制：BGP可以通过设置不同的权重和属性来控制流量的走向。
2.路由过滤：BGP可以根据需要选择性地向邻居路由器发布特定的前缀。
BGP协议详解边界⽹关协议（BGP）是运⾏于 TCP 上的⼀种⾃治系统的路由协议。
BGP 是唯⼀⼀个⽤来处理像因特⽹⼤⼩的⽹络的协议，也是唯⼀能够妥善处理好不相关路由域间的多路连接的协议。
BGP 构建在 EGP 的经验之上。
BGP 系统的主要功能是和其他的 BGP 系统交换⽹络可达信息。
⽹络可达信息包括列出的⾃治系统（AS）的信息。
这些信息有效地构造了 AS 互联的拓朴图并由此清除了路由环路，同时在 AS 级别上可实施策略决策。
⾃治系统：autonomous system。
在互联⽹中，⼀个⾃治系统(AS)是⼀个有权⾃主地决定在本系统中应采⽤何种路由协议的⼩型单位。
这个⽹络单位可以是⼀个简单的⽹络也可以是⼀个由⼀个或多个普通的⽹络管理员来控制的⽹络群体，它是⼀个单独的可管理的⽹络单元（例如⼀所⼤学，⼀个企业或者⼀个公司个体）。
⼀个⾃治系统有时也被称为是⼀个路由选择域（routing domain）。
⼀个⾃治系统将会分配⼀个全局的唯⼀的16位号码，有时我们把这个号码叫做⾃治系统号（ASN）。
-----------------SPTN ⾃治系统号10（传统域）⾃治系统号20（SDN域）⼀个⾃治系统就是处于⼀个管理机构控制之下的路由器和⽹络群组。
它可以是⼀个路由器直接连接到⼀个LAN上，同时也连到Internet上；它可以是⼀个由企业⾻⼲⽹互连的多个局域⽹。
在⼀个⾃治系统中的所有路由器必须相互连接，运⾏相同的路由协议，同时分配同⼀个⾃治系统编号。
⾃治系统之间的链接使⽤外部路由协议，例如BGP.。
多出⼝的⾃治系统多出⼝的⾃治系统（Multihomed AS）是指与其它的⾃治系统具有多于⼀个连接的⾃治系统。
⼀旦那些连接中的某⼀个完全失效，这个多出⼝的⾃治系统也仍然能保持和互联⽹络的联系。
但是，这类⾃治系统不允许与⾃⼰所连接的其它任⼀个⾃治系统穿过⾃⼰来访问另⼀个⾃治系统。
如图1所⽰，AS1、AS2、AS3、AS4和AS5是五个⾃治系统，如果⾃治系统AS2和AS3的连接发⽣了故障，其他的⾃治系统之间的连接不受影响。
BGP协议原理及配置中文详解BGP（Border Gateway Protocol）是一种用于在互联网中进行路由选择的协议。
它通过交换路由信息，使得不同的自治系统（AS）能够相互通信和寻找最优的路由。
本文将详细介绍BGP协议的原理，以及如何进行BGP的配置。
一、BGP协议原理1. BGP的基本概念BGP是一种路径矢量协议，使用AS路径作为路由选择的依据。
它与内部网关协议（IGP）如OSPF和EIGRP相比，具有更强大和灵活的路由选择功能。
2. BGP的路由选择原则BGP通过评估路径的属性来选择最佳的路径，其路由选择的原则包括：- AS路径长度：短的AS路径被认为是更优的路径。
- 接入点：具有多个接入点的AS被认为具有更好的可达性。
- 路径属性：权重、本地优先级、本地地址优先和原点等属性。
3. BGP的路由传播过程BGP路由传播过程包括以下步骤：- 邻居建立：通过建立BGP邻居关系，交换自己的路由信息。
- 路由更新：将本地的路由信息发送给邻居，并接收邻居的路由信息。
- 路由策略：基于策略进行路由选择和过滤，决定最佳路径。
- 路由保存：将最佳的路由信息保存在BGP路由表中，用于转发数据包。
4. BGP的自治系统边界路由器（ASBR）自治系统边界路由器是连接不同自治系统的路由器，其核心任务是将本地自治系统的路由信息传递给其他自治系统，并将其他自治系统的路由信息传递到本地自治系统。
ASBR是BGP协议的核心设备。
二、BGP的配置流程BGP的配置涉及到几个重要的步骤，包括配置BGP邻居关系、配置路由策略、配置BGP属性等。
1. 配置BGP邻居关系首先需要配置BGP路由器之间的邻居关系，包括远程路由器的IP 地址、AS号码等相关信息。
举例来说，假设我们要配置与邻居路由器A建立BGP邻居关系，需要在本地路由器上执行如下命令：```router bgp <本地AS号>neighbor <邻居路由器A的IP地址> remote-as <邻居路由器A的AS 号>```2. 配置路由策略在BGP配置过程中，我们可以根据需要配置策略，来控制路由的选择和传播。
BGP协议原理与配置BGP（Border Gateway Protocol，边界网关协议）是一种用于互联网的路由协议，它在不同自治系统（AS）之间进行路由交换和传递。
BGP协议的原理和配置是网络工程师必须要了解和掌握的内容，本文将详细介绍BGP协议的原理以及如何配置BGP协议。
一、BGP协议原理1. 路由选择算法BGP协议通过路由选择算法确定最优的路由路径。
BGP使用路径矢量算法（Path Vector Algorithm），该算法基于路径长度和路径属性进行路由选择。
BGP路由选择的原则是首选最短AS-PATH（AS路径），然后根据预定义的路径属性来决定路径。
2. AS-PATH属性AS-PATH是BGP的一个重要属性，用来表示一个数据包从源主机到目标主机的经过的AS路径。
BGP协议根据AS-PATH属性来判断是否出现环路，并且选择路径时会优先选择AS-PATH最短的路径。
3. BGP会话和交互BGP协议使用TCP连接进行邻居之间的BGP会话。
在BGP会话中，邻居之间会交换路由信息和其他参数。
BGP会话通过“Open”、“Keepalive”和“Update”消息进行控制和交换。
4. BGP路由传递BGP协议通过从一个AS向另一个AS传递路由信息来实现全局路由的学习和传播。
BGP路由信息可以包括目标网络的地址和AS-PATH属性等信息。
BGP协议通过BGP邻居之间的交互来传递路由信息。
二、BGP协议配置要配置BGP协议，需要首先确定BGP邻居关系并配置路由策略。
1. 配置BGP邻居关系BGP邻居关系是指BGP路由器之间的互联。
要配置BGP邻居关系，需要设置每个BGP路由器的邻居IP地址和AS号码。
可以通过以下命令在BGP路由器上配置邻居关系：router bgp <本地AS号码>neighbor <邻居IP地址> remote-as <邻居AS号码>2. 配置路由策略路由策略是决定如何选择和传送路由的规则。
介绍BGP协议的基本概念和作用BGP（Border Gateway Protocol），边界网关协议，是一种用于在不同自治系统（AS）之间交换路由信息的协议。
它是互联网中最重要的路由协议之一，被广泛应用于构建大规模网络和实现互联网的可达性。
概念BGP协议的基本概念包括以下几个要点：1.自治系统（AS）：自治系统是指由一组具有相同路由策略和管理机构的网络组成的单个网络运营单位。
每个AS在互联网中被分配一个唯一的自治系统号（ASN）。
2.BGP对等体：BGP协议的运行是基于对等体之间的互相连接。
每个对等体可以是一个路由器或者一个自治系统。
3.路由信息：BGP协议通过交换路由信息来实现网络的可达性。
每个路由信息包括目的地网络的前缀和与之相关的属性，比如AS路径和路由器的优先级。
作用BGP协议在互联网中发挥着至关重要的作用，具有以下几个主要功能：1.路由选择：BGP协议使用一种灵活的路由选择算法，可以根据自定义的策略和条件选择最佳的路由路径。
这使得网络管理员可以根据自己的需求来控制流量和优化网络性能。
2.自治系统间通信：BGP协议使得不同自治系统之间能够交换路由信息，实现跨网络的互联互通。
这对于构建大规模的互联网架构和实现全球范围的互联是至关重要的。
3.故障恢复：BGP协议具有快速的故障检测和恢复能力。
当网络中某个路径发生故障或不可达时，BGP能够快速调整路由，选择备用路径，确保网络的连通性和可靠性。
4.策略控制：BGP协议允许网络管理员通过定义策略和过滤条件来控制路由的传播和接受。
这使得网络运营者可以灵活地管理流量，优化网络资源的利用率，并保护网络的安全和稳定。
总之，BGP协议在互联网中扮演着重要的角色，它的基本概念和作用对于理解和构建大规模网络架构具有重要意义，同时也对网络安全和性能优化起着关键的作用。
解释BGP协议的路由选择算法和策略BGP（Border Gateway Protocol）协议是一种高度灵活的路由协议，它采用了复杂的路由选择算法和策略，以确保在不同的自治系统（AS）之间选择最佳的路径。
bgp工作原理BGP（Border Gateway Protocol），边界网关协议，是一个用于互联网中路由选择的协议。
它工作在第四层网络层，主要用于路由器之间的互联，用于交换路由信息和选择最佳路径，从而实现互联网中的端到端数据传输。
BGP的工作原理可以分为以下几个步骤：1. 邻居建立：两台相邻的路由器通过建立BGP邻居关系来交换路由信息。
邻居可以是物理连接的路由器，也可以是通过TCP/IP网络互连的路由器。
2. 路由更新：一旦建立了BGP邻居关系，路由器开始交换路由信息。
每个路由器将自己的路由表中的前缀通过UPDATE 消息发送给邻居。
UPDATE消息中包含了路由器的AS号码、路由器可以到达目标网络的路径、以及与该路径相关的属性信息。
3. 路由选择：当一个路由器收到UPDATE消息后，它会根据一定的规则进行路由选择。
BGP使用路径向量算法来确定最佳的路由路径。
它考虑了路径的长度、AS路径、NEXT_HOP 等因素来选择最佳路径。
4. 路由通告：一旦确定了最佳的路由路径，路由器将该路径添加到自己的路由表中，并向相邻的路由器通告这个路由。
通告可以通过UPDATE消息的WITHDRAW部分来撤销。
5. 路由保持：BGP使用KEEPALIVE消息来保持邻居之间的连接。
如果一段时间内没有收到KEEPALIVE消息，则认为邻居关系中断，会重新尝试建立邻居关系。
总结起来，BGP通过建立邻居关系、交换UPDATE消息、选择最佳路径、通告路由和保持邻居之间的连接来实现路由选择和路由传播的功能。
它的工作原理既考虑了路由表的传播效率，也考虑了网络的可靠性和安全性。
