MBGP协议原理 ISSUE1.2
- 格式：ppt
- 大小：994.00 KB
- 文档页数：30
文档推荐
-
帧中继协议原理及配置页数:6
-
广域网协议原理及配置页数:60
下载文档原格式
合集下载

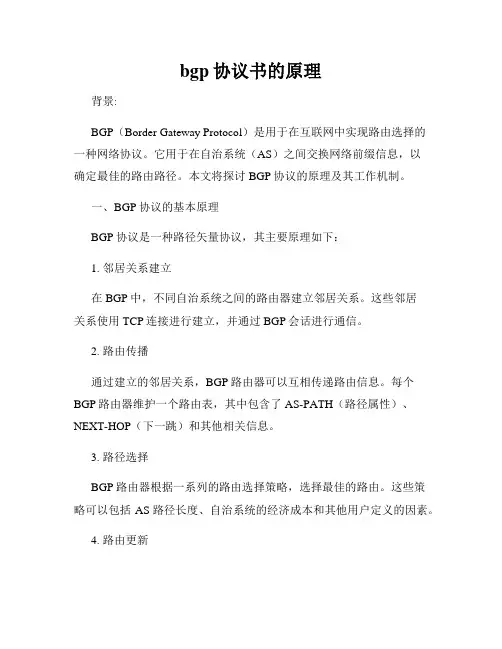

bgp协议书的原理
bgp协议书的原理背景:BGP（Border Gateway Protocol）是用于在互联网中实现路由选择的一种网络协议。
它用于在自治系统（AS）之间交换网络前缀信息，以确定最佳的路由路径。
本文将探讨BGP协议的原理及其工作机制。
一、BGP协议的基本原理BGP协议是一种路径矢量协议，其主要原理如下：1. 邻居关系建立在BGP中，不同自治系统之间的路由器建立邻居关系。
这些邻居关系使用TCP连接进行建立，并通过BGP会话进行通信。
2. 路由传播通过建立的邻居关系，BGP路由器可以互相传递路由信息。
每个BGP路由器维护一个路由表，其中包含了AS-PATH（路径属性）、NEXT-HOP（下一跳）和其他相关信息。
3. 路径选择BGP路由器根据一系列的路由选择策略，选择最佳的路由。
这些策略可以包括AS路径长度、自治系统的经济成本和其他用户定义的因素。
4. 路由更新当路由发生变化时，BGP路由器会将更新的路由信息广播给其邻居。
这些广播消息可以是增量更新（只包含已更改的路由信息）或全量更新（包含所有路由信息）。
5. 故障检测与恢复BGP路由器通过周期性的保活消息来检测与邻居间的连接是否正常。
如果连接中断，BGP路由器将尝试重新建立邻居关系。
二、BGP协议的工作机制BGP协议是一种面向事件的协议，其工作流程如下：1. 邻居建立过程BGP路由器通过指定邻居的IP地址建立TCP连接。
双方进行三次握手后，建立邻居关系，并开始BGP会话。
2. 路由传播与更新BGP路由器通过BGP会话，交换路由信息。
路由信息以UPDATE消息的形式传播，涵盖了前缀、属性等信息。
收到路由更新后，路由器会更新本地的路由表。
3. 路由策略与选择BGP路由器使用预定义的路由策略，并根据这些策略选择最佳的路由。
策略可以根据AS路径、路由的特定属性等进行优化。
4. 路由维护与监测BGP路由器周期性地检查与邻居的连接状态，并根据需要发送保活消息。
路由器还会监测和记录网络拓扑信息，以便及时调整路由。

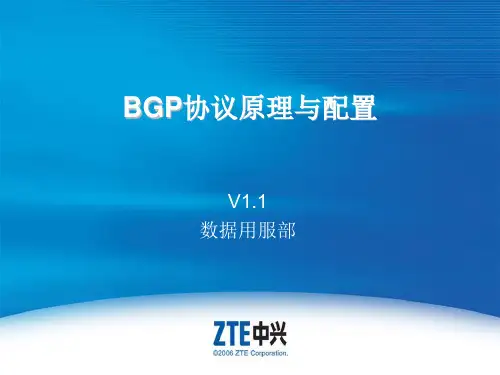

BGP协议原理与配置
GR过程中主备倒换方在GR结束时BGP Speaker会将把自己所有 BGP路由通告给对等体。
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
BGP同步
内部公开▲
因为IBGP之间可能非直接连接，这样非BGP路由器参与对BGP路 由条目的数据包转发，需要IGP路由器也有相关BGP路由。 从IBGP邻居学习到的路由，必须在IGP中存在才能通告给EBGP邻 居，这就是BGP与IGP的同步。该功能缺省生效，一般需手动关闭。
间隔统计信息，最大的时间间隔等；只有通过reset 重置邻居才
会将邻居keepalive消息计数清空。
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
UPDATE Message－更新消息
内部公开▲
相同属性的路由才能在一个Update消息中更新出去
Update也用于撤消那些“不可达路由”(Unreachable Routes) 如果路由稳定，将不会发送“更新消息”(Update) 更新可以只是针对路由条目的属性更新 更新包具有Keepalive报文的功效，使Holdtime定时器复位
EBGP
IBGP
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
内部公开▲ 内部公开▲
学习内容
• 第一章 BGP基本原理
第一节 BGP概念 第二节 BGP报文及连接状态 第三节 BGP通告原则
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
BGP消息类型
BGP 使用四种类型的消息:
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
BGP同步
内部公开▲
因为IBGP之间可能非直接连接，这样非BGP路由器参与对BGP路 由条目的数据包转发，需要IGP路由器也有相关BGP路由。 从IBGP邻居学习到的路由，必须在IGP中存在才能通告给EBGP邻 居，这就是BGP与IGP的同步。该功能缺省生效，一般需手动关闭。
间隔统计信息，最大的时间间隔等；只有通过reset 重置邻居才
会将邻居keepalive消息计数清空。
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
UPDATE Message－更新消息
内部公开▲
相同属性的路由才能在一个Update消息中更新出去
Update也用于撤消那些“不可达路由”(Unreachable Routes) 如果路由稳定，将不会发送“更新消息”(Update) 更新可以只是针对路由条目的属性更新 更新包具有Keepalive报文的功效，使Holdtime定时器复位
EBGP
IBGP
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
内部公开▲ 内部公开▲
学习内容
• 第一章 BGP基本原理
第一节 BGP概念 第二节 BGP报文及连接状态 第三节 BGP通告原则
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
BGP消息类型
BGP 使用四种类型的消息:
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>

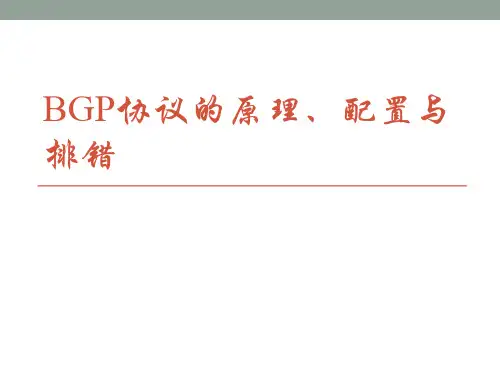

BGP协议的原理配置与排错精品PPT课件
（BGP peers）
2020/10/11
EBGP对等体
AS 65331
192.168.0.0/16
RTA
OSPF协议的原理、配置与排错
7
AS 65201 RTE
RTB
RTD
EBGP
AS 65550 RTC
• 处于不同AS的BGP对等体为EBGP对等体，通常情况下 EBGP 对等体是物理上直连
• BGP发言者从EBGP对等体获得的路由会向它所有BGP对 等体通告（包括EBGP和IBGP）
BGP术语
AS 65331
RID:192.168.0.253
RTA
OSPF协议的原理、配置与排错
6
BGP Speaker
AS 65201
RID:172.16.1.254
RTE
RID:10.10.10.253
RTB
RID:10.10.10.254
RTD
AS 65550 RTC
发送BGP消息的路由器称为BGP发言者（BGP Speaker） 相互交换消息的BGP发言者之间互称为BGP对等体
可选非传递属性 MED属性、CLUSTER_LIST属性、
ORIGINATOR_ID属性
2020/10/11
OSPF协议的原理、配置与排错
15
AS_PATH属性
AS 65101 RTA99.0.3.0/22 (6来自101)AS 65223
2020/10/11
BGP同步
OSPF协议的原理、配置与排错
11
AS 200
RTC
RTB
D=8.0.0.0/24
IBGP连接 EBGP连接
EBGP连接
RTD
D=8.0.0.0/24
2020/10/11
EBGP对等体
AS 65331
192.168.0.0/16
RTA
OSPF协议的原理、配置与排错
7
AS 65201 RTE
RTB
RTD
EBGP
AS 65550 RTC
• 处于不同AS的BGP对等体为EBGP对等体，通常情况下 EBGP 对等体是物理上直连
• BGP发言者从EBGP对等体获得的路由会向它所有BGP对 等体通告（包括EBGP和IBGP）
BGP术语
AS 65331
RID:192.168.0.253
RTA
OSPF协议的原理、配置与排错
6
BGP Speaker
AS 65201
RID:172.16.1.254
RTE
RID:10.10.10.253
RTB
RID:10.10.10.254
RTD
AS 65550 RTC
发送BGP消息的路由器称为BGP发言者（BGP Speaker） 相互交换消息的BGP发言者之间互称为BGP对等体
可选非传递属性 MED属性、CLUSTER_LIST属性、
ORIGINATOR_ID属性
2020/10/11
OSPF协议的原理、配置与排错
15
AS_PATH属性
AS 65101 RTA99.0.3.0/22 (6来自101)AS 65223
2020/10/11
BGP同步
OSPF协议的原理、配置与排错
11
AS 200
RTC
RTB
D=8.0.0.0/24
IBGP连接 EBGP连接
EBGP连接
RTD
D=8.0.0.0/24
BGP协议
介绍BGP协议的背景和作用背景在现代互联网中，网络设备需要通过路由选择协议来确定数据包的最佳路径，以实现数据的可靠传输和有效路由。
边界网关协议（Border Gateway Protocol，简称BGP）是一种广泛应用于互联网的路由选择协议。
BGP协议最初由互联网工程任务组（Internet Engineering Task Force，简称IETF）开发，并于1989年首次发布。
它是一种自治系统（Autonomous System，简称AS）间的外部路由协议，主要用于互联网中不同自治系统之间的路由信息交换和路由选择。
作用BGP协议在互联网中发挥着重要的作用，具有以下几个方面的功能和作用：1.路由选择：BGP协议允许不同自治系统之间交换路由信息，通过选择最佳的路径来实现数据包的转发。
它考虑了多个因素，如网络拓扑、链路质量、自治系统策略等，以确保数据能够按照最优的路径传输。
2.自治系统间连接：BGP协议允许不同自治系统之间建立连接，形成一个互联网的网络结构。
这种自治系统间的连接使得互联网能够实现全球范围内的数据传输和通信。
3.路由策略控制：BGP协议允许网络管理员通过配置路由策略来控制数据包的路由选择。
这样，网络管理员可以根据自身的需求和策略，对数据包的路由进行精确的控制，以满足不同的业务需求。
4.网络可靠性：BGP协议具有高度的可靠性和鲁棒性。
它通过建立多个邻居关系和使用路由更新消息来实现网络的冗余和容错。
这样，即使网络中的某些链路或节点发生故障，BGP协议能够自动调整路由，确保数据的连通性和可靠传输。
总之，BGP协议在互联网中扮演着关键的角色，通过自治系统之间的路由选择和信息交换，实现了互联网的连通性、可靠性和可扩展性。
它是构建稳定、高效互联网的重要组成部分。
解释BGP协议的基本原理和工作方式BGP（Border Gateway Protocol）协议是一种用于自治系统（AS）之间的路由选择协议。
BGP的原理和实现
BGP的原理和实现BGP（Border Gateway Protocol，边界网关协议）是一种用于在互联网中交换路由信息的动态路由协议。
它对互联网的可扩展性和稳定性起着关键作用。
本文将详细介绍BGP协议的原理和实现。
一、BGP的原理1.1背景知识在互联网中，路由器是实现互联网互联的关键设备。
每台路由器都维护着一张路由表，用于确定如何将数据包传输到目的地。
而BGP协议则是用于在不同自治系统（AS）之间交换路由信息的协议。
一个自治系统是一组具有相同路由策略的网络，由一个或多个运营者管理。
1.2BGP的工作原理BGP协议使用TCP协议进行可靠的路由信息交换。
它在两个不同的AS 之间建立TCP连接，并通过这个连接进行路由信息交换。
BGP协议交换的是网络前缀（也称为路由）和相应的路径属性。
BGP的工作原理可以分为以下几个步骤：（1）建立BGP邻居关系：两个相邻的BGP路由器之间需要建立邻居关系，通过建立TCP连接来进行通信。
（2）交换路由信息：一旦建立了邻居关系，路由器之间开始交换路由信息。
每个路由器向邻居发送它拥有的路由信息，以及该路由的路径属性。
（3）决策路径：一旦收到路由信息，BGP路由器将使用一系列的路由选择规则来决定最佳路径。
这些规则包括可达性、AS路径长度、自治系统的策略等因素。
（4）更新路由表：BGP路由器根据最佳路径决策算法更新自己的路由表，以便选择最佳路径向其他路由器转发数据包。
（5）持续监控：BGP路由器会持续监控邻居之间的连接，如果发现连接中断或者出现问题，将会立即重新建立连接。
1.3BGP的特点BGP协议具有以下几个特点：（1）BGP协议是一种路径矢量协议，它交换的是网络前缀和路径属性信息。
（2）BGP协议是一种自治系统之间的协议，用于跨自治系统的路由信息交换。
（3）BGP协议具有较强的可扩展性，能够支持互联网规模的路由表。
（4）BGP协议具有良好的稳定性，能够快速适应网络拓扑和路由变化。

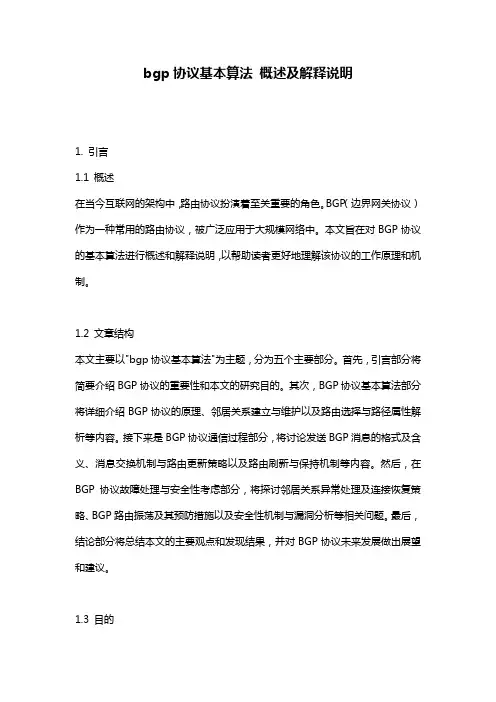

bgp协议基本算法_概述及解释说明
bgp协议基本算法概述及解释说明1. 引言1.1 概述在当今互联网的架构中，路由协议扮演着至关重要的角色。
BGP（边界网关协议）作为一种常用的路由协议，被广泛应用于大规模网络中。
本文旨在对BGP协议的基本算法进行概述和解释说明，以帮助读者更好地理解该协议的工作原理和机制。
1.2 文章结构本文主要以"bgp协议基本算法"为主题，分为五个主要部分。
首先，引言部分将简要介绍BGP协议的重要性和本文的研究目的。
其次，BGP协议基本算法部分将详细介绍BGP协议的原理、邻居关系建立与维护以及路由选择与路径属性解析等内容。
接下来是BGP协议通信过程部分，将讨论发送BGP消息的格式及含义、消息交换机制与路由更新策略以及路由刷新与保持机制等内容。
然后，在BGP协议故障处理与安全性考虑部分，将探讨邻居关系异常处理及连接恢复策略、BGP路由振荡及其预防措施以及安全性机制与漏洞分析等相关问题。
最后，结论部分将总结本文的主要观点和发现结果，并对BGP协议未来发展做出展望和建议。
1.3 目的本文的目的是提供一个关于BGP协议基本算法的全面概述，以便读者能够深入理解该协议的设计原则、工作机制和安全性考虑。
通过阅读本文，读者将了解到BGP协议在网络中的重要作用，以及如何正确配置和管理BGP路由器，从而提高网络的可靠性和安全性。
此外，本文还将探讨BGP协议未来发展的趋势，并提出一些建议，以促进该协议在不断变化的互联网环境下持续发展和创新。
2. BGP协议基本算法:2.1 BGP协议简介:BGP（边界网关协议）是一种用于互联网中的路由选择协议，广泛应用于自治系统（AS）之间的路由交换。
它属于路径矢量类型的路由协议，使用TCP作为其传输层协议，通过交换NLRI（网络可达性信息）来实现路由信息的传递和学习。
BGP通过维护邻居关系和交换路由更新消息，使得网络中的各个自治系统能够相互了解并选择最佳的路径进行数据包转发。
BGP路由协议
DP500005 BGP路由协议
ISSUE 1.0
2024/10/16
学习完此课程，您将会： – 掌握BGP协议的基本原理 – 掌握BGP协议的路由属性及其应用
Page 2
第1章 BGP路由协议的原理 第2章 BGP路由属性
Page 3
B什G么是P自协治系议统（基AS）本？ 概念（一）
– 自治系统指由同一个技术管理机构管理、使用内部路由策略的一些 路由器的集合。每个自治系统都有唯一的自治系统编号。自治系统 的编号范围是1到65535，其中1到64511是注册的因特网编号,64512 到65535是专用网络编号。
Page 26
BGP联盟
联盟 (Confederation)
AS 100
AS 1001
EBGP IBGP EBGP_Confed
AS 101
AS 1003
AS 1002
联盟通过把大的AS分成多个更小的自治系统来解决IBGP全互连的问题，这些自治系统叫做 成员自治系统或子自治系统。因为成员自治系统之间使用EBGP会话，因此它们不需要全互 连。然而，在每一个成员AS中，IBGP全互连的要求仍然适用。
路由在传播过程中可能会经过若干个自治系统，这些自治系统称为过渡自治 系统。如：AS5。
若这个自治系统有多个边界路由器，这些路由器之间运行IBGP来交换路由信 息。这时内部的路由器并不需要知道这些外部路由，它们只需要在边界路由 器之间维护IP连通性。如：AS2、AS3、AS4。
路由到达自治系统边界后，若内部路由器需要知道这些外部路由，ASBR可以 将路由引入内部路由协议。
BGP使用TCP作为其传输层协议（端口号179），提高了协议的可靠性。 BGP支持无类别域间路由CIDR（Classless Inter-Domain Routing）。 路由更新时，BGP只发送更新的路由，大大减少了BGP传播路由所占用
ISSUE 1.0
2024/10/16
学习完此课程，您将会： – 掌握BGP协议的基本原理 – 掌握BGP协议的路由属性及其应用
Page 2
第1章 BGP路由协议的原理 第2章 BGP路由属性
Page 3
B什G么是P自协治系议统（基AS）本？ 概念（一）
– 自治系统指由同一个技术管理机构管理、使用内部路由策略的一些 路由器的集合。每个自治系统都有唯一的自治系统编号。自治系统 的编号范围是1到65535，其中1到64511是注册的因特网编号,64512 到65535是专用网络编号。
Page 26
BGP联盟
联盟 (Confederation)
AS 100
AS 1001
EBGP IBGP EBGP_Confed
AS 101
AS 1003
AS 1002
联盟通过把大的AS分成多个更小的自治系统来解决IBGP全互连的问题，这些自治系统叫做 成员自治系统或子自治系统。因为成员自治系统之间使用EBGP会话，因此它们不需要全互 连。然而，在每一个成员AS中，IBGP全互连的要求仍然适用。
路由在传播过程中可能会经过若干个自治系统，这些自治系统称为过渡自治 系统。如：AS5。
若这个自治系统有多个边界路由器，这些路由器之间运行IBGP来交换路由信 息。这时内部的路由器并不需要知道这些外部路由，它们只需要在边界路由 器之间维护IP连通性。如：AS2、AS3、AS4。
路由到达自治系统边界后，若内部路由器需要知道这些外部路由，ASBR可以 将路由引入内部路由协议。
BGP使用TCP作为其传输层协议（端口号179），提高了协议的可靠性。 BGP支持无类别域间路由CIDR（Classless Inter-Domain Routing）。 路由更新时，BGP只发送更新的路由，大大减少了BGP传播路由所占用
BGP协议原理及配置中文详解
BGP协议原理及配置中文详解BGP（Border Gateway Protocol）是一种用于在互联网中进行路由选择的协议。
它通过交换路由信息，使得不同的自治系统（AS）能够相互通信和寻找最优的路由。
本文将详细介绍BGP协议的原理，以及如何进行BGP的配置。
一、BGP协议原理1. BGP的基本概念BGP是一种路径矢量协议，使用AS路径作为路由选择的依据。
它与内部网关协议（IGP）如OSPF和EIGRP相比，具有更强大和灵活的路由选择功能。
2. BGP的路由选择原则BGP通过评估路径的属性来选择最佳的路径，其路由选择的原则包括：- AS路径长度：短的AS路径被认为是更优的路径。
- 接入点：具有多个接入点的AS被认为具有更好的可达性。
- 路径属性：权重、本地优先级、本地地址优先和原点等属性。
3. BGP的路由传播过程BGP路由传播过程包括以下步骤：- 邻居建立：通过建立BGP邻居关系，交换自己的路由信息。
- 路由更新：将本地的路由信息发送给邻居，并接收邻居的路由信息。
- 路由策略：基于策略进行路由选择和过滤，决定最佳路径。
- 路由保存：将最佳的路由信息保存在BGP路由表中，用于转发数据包。
4. BGP的自治系统边界路由器（ASBR）自治系统边界路由器是连接不同自治系统的路由器，其核心任务是将本地自治系统的路由信息传递给其他自治系统，并将其他自治系统的路由信息传递到本地自治系统。
ASBR是BGP协议的核心设备。
二、BGP的配置流程BGP的配置涉及到几个重要的步骤，包括配置BGP邻居关系、配置路由策略、配置BGP属性等。
1. 配置BGP邻居关系首先需要配置BGP路由器之间的邻居关系，包括远程路由器的IP 地址、AS号码等相关信息。
举例来说，假设我们要配置与邻居路由器A建立BGP邻居关系，需要在本地路由器上执行如下命令：```router bgp <本地AS号>neighbor <邻居路由器A的IP地址> remote-as <邻居路由器A的AS 号>```2. 配置路由策略在BGP配置过程中，我们可以根据需要配置策略，来控制路由的选择和传播。
BGP的原理和实现
长度域（length): 表示BGP消息的总长度，包括头标长度。19byte－4096byte. 类型域（type): 可以是4个值(从1到4)， open、update、notification和keepalive的目的和格式。
Open报文
Open报文是由报文头加如下结构构成的。
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
• BGP 的邻居列表（List of BGP neighbors）。
– BGP转发数据表或拓扑数据库（BGP forwarding table/database）：
• 从每一个邻居学习所有网络的列表
（List of all networks learned from each neighbor）。
• 能包括多条路径到目标网络 （Can contain multiple pathways to destination networks ）。 • 数据库中包括每一条路径的BGP属性
（Database contains BGP attributes for each pathway）
– IP路由表（IP routing table）：
Unfeasible Routes Length
（不可达路由长度）
Withdrawn Routes
（撤销的路由） （路径属性） （网络层可达性信息）
Path Attribute Length
（路径属性总长度）
Path Attributes
Network Layer Reachability Information
M arker (16 byte )
Length (2 byte) Type ( 1 byte )
Open报文
Open报文是由报文头加如下结构构成的。
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
• BGP 的邻居列表（List of BGP neighbors）。
– BGP转发数据表或拓扑数据库（BGP forwarding table/database）：
• 从每一个邻居学习所有网络的列表
（List of all networks learned from each neighbor）。
• 能包括多条路径到目标网络 （Can contain multiple pathways to destination networks ）。 • 数据库中包括每一条路径的BGP属性
（Database contains BGP attributes for each pathway）
– IP路由表（IP routing table）：
Unfeasible Routes Length
（不可达路由长度）
Withdrawn Routes
（撤销的路由） （路径属性） （网络层可达性信息）
Path Attribute Length
（路径属性总长度）
Path Attributes
Network Layer Reachability Information
M arker (16 byte )
Length (2 byte) Type ( 1 byte )

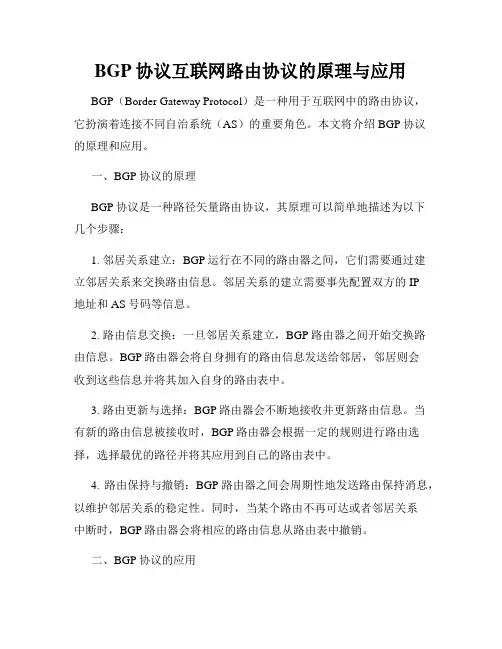

BGP协议互联网路由协议的原理与应用
BGP协议互联网路由协议的原理与应用BGP（Border Gateway Protocol）是一种用于互联网中的路由协议，它扮演着连接不同自治系统（AS）的重要角色。
本文将介绍BGP协议的原理和应用。
一、BGP协议的原理BGP协议是一种路径矢量路由协议，其原理可以简单地描述为以下几个步骤：1. 邻居关系建立：BGP运行在不同的路由器之间，它们需要通过建立邻居关系来交换路由信息。
邻居关系的建立需要事先配置双方的IP地址和AS号码等信息。
2. 路由信息交换：一旦邻居关系建立，BGP路由器之间开始交换路由信息。
BGP路由器会将自身拥有的路由信息发送给邻居，邻居则会收到这些信息并将其加入自身的路由表中。
3. 路由更新与选择：BGP路由器会不断地接收并更新路由信息。
当有新的路由信息被接收时，BGP路由器会根据一定的规则进行路由选择，选择最优的路径并将其应用到自己的路由表中。
4. 路由保持与撤销：BGP路由器之间会周期性地发送路由保持消息，以维护邻居关系的稳定性。
同时，当某个路由不再可达或者邻居关系中断时，BGP路由器会将相应的路由信息从路由表中撤销。
二、BGP协议的应用BGP协议作为互联网中的主要路由协议，具有广泛的应用，其中一些重要的应用包括：1. 互联网自治系统之间的连接：BGP协议被用于连接不同的自治系统，使其能够互相交换路由信息。
通过BGP协议，不同的互联网服务提供商可以互相连接，实现全球互联的目标。
2. IP前缀策略控制：BGP协议可以用于控制IP前缀的路由策略。
通过BGP协议可以向其他自治系统宣告自己拥有的IP前缀，并根据需要进行过滤和控制，实现对网络流量的精确控制。
3. 多路径路由：BGP协议支持多路径路由，即在路由选择时可以选择多条路径。
这种灵活性可以提高网络的可靠性和负载均衡能力，确保网络的高可用性和稳定性。
4. 云服务提供商的网络扩展：随着云计算的发展，越来越多的企业将其应用和数据迁移到云端。
BGP协议原理
第 2 章 BGP 路由属性 .............................................................................................................. 26 2.1 BGP 的路由属性.................................................................................................................. 27 2.2 常见 BGP 路由属性 ............................................................................................................. 28 2.3 Origin 属性 .......................................................................................................................... 29 2.4 AS-Path 属性....................................................................................................................... 30 2.5 问题???............................................................................................................................... 31 2.6 预先规划 AS-Path ............................................................................................................... 32 2.7 下一跳属性 .......................................................................................................................... 33 2.8 本地优先属性 ...................................................................................................................... 35 2.9 MED 属性 ............................................................................................................................ 37 2.10 BGP 典型案例 ................................................................................................................... 38 2.11 团体属性............................................................................................................................ 39 2.12 BGP 路由选择过程 ............................................................................................................ 40
BGP协议原理及配置中文
BGP协议原理及配置中文BGP（边界网关协议）是一种运行在TCP/IP协议栈中的路由协议，广泛应用于互联网中。
本文将介绍BGP协议的原理及配置方法。
一、BGP协议原理BGP协议是一种路径向量协议，它用于在不同的自治系统（AS）之间交换路由信息。
BGP协议具有以下几个重要的原理：1. 路径向量：BGP协议不仅传递路由信息，还包含了路径信息。
每一条BGP路由都会记录自己所经过的自治系统的编号，这样可以避免出现环路，确保数据的正确传输。
2. 可靠性：BGP协议具有高度的可靠性。
它使用TCP作为传输层协议，保证了路由信息的可靠传输，同时还支持路径探测和自动重启等机制，提高了网络的可用性。
3. 灵活性：BGP协议支持多种策略来选择最佳的路由。
管理员可以根据实际需求设置各种策略，如设置权重、AS路径长度、自治系统的关系等，以改变路由的选择。
二、BGP协议的配置BGP协议的配置包括基本配置和属性配置两个部分。
1. 基本配置BGP协议的基本配置主要包括以下几个方面：（1）自治系统号（ASN）的指定：每个运行BGP协议的设备都需要指定一个唯一的ASN。
可以通过AS号分配机构申请获得。
（2）与邻居的建立：BGP协议需要通过与邻居设备的建立来交换路由信息。
可以通过配置对端的IP地址来建立邻居关系。
（3）网络的告知：通过配置网络段的信息，让BGP协议知道自己负责的网络范围，并将该信息告知给邻居设备。
2. 属性配置BGP协议的属性配置用于调整路由的选择和传播策略。
常见的属性配置包括以下几个方面：（1）权重：权重是用来选择最佳路径的属性之一。
可以通过设置权重来改变路由的优先级，数字越大，优先级越高。
（2）本地偏好：本地偏好是在本地设备上设置的，用于指定BGP协议的路由选择优先级。
可以根据具体需求设置最高偏好路由。
（3）AS路径长度：AS路径长度表示数据包经过的自治系统数量。
可以通过设置AS路径的长度来控制路由路径的选择。
三、BGP协议的优化与安全为了使BGP协议在网络中更好地运行，还需要进行优化和安全的配置。
BGP协议原理以及工作分析
BGP协议原理以及工作分析作者：李良一来源：《硅谷》2014年第07期摘要首先就BGP协议的概念以及特点作出分析，而后进一步针对其具体的工作流程展开讨论，对于深入了解BGP协议的工作机制和特征有着积极意义。
关键词 BGP；协议；原理中图分类号：TP393 文献标识码：A 文章编号：1671-7597（2014）07-0046-01当前信息化时代之下，数据传输已经成为了日常工作和生活必不可少的重要组成部分，网络服务的易得性和可靠性也因此得到广泛关注。
这其中负责网络正常工作的诸多协议，作为保证网络数据传输的有力支持，也成为了研究的重点对象。
1 BGP协议的概念以及特点边界网关协议（BGP， Border Gateway Protocol），其职能在于实现数据传输过程中，不同因特网自治域系统间的路由实现，本质上看就是在不同的网络系统之间交换网络可达信息（NLRI，Network Layer Reachable Information）。
随着网络发展的日益成熟，相应的拓扑结构以及网络自治域也随之呈现出日益复杂的特征，一方面自治域内部呈现出相对的独立特征，另一个方面其间的通信却呈现出越来越频繁的特征，并且对于通信质量的要求也有显著提升趋势。
所有这些都使得BGP协议的地位日益重要，这种频繁作用在互联网自治域边缘的通信协议，已经成为了网络路由体系的重要组成部分，其存在对于支持整个互联网数据传输工作的完成和实现，并且在一定程度上对于减少交换和路由设备的运行负荷都有积极意义。
从工作特点方面看，BGP协议能够实现对于无类型区域间路由（CIDR，Classless Inter—Domain Routing）的良好支持，这种支持作用能够极大地抑制和缩减路由表本身的规模，并且对于提升路由效率等方面都有显著的作用。
并且在实现路由的过程中，BGP协议通过自治域（AS，Autonomous System）边界路由器展开作用，采用特定的策略和算法选择过滤路由，将诸如路由信息协议（RIP，Router Information protocol）、开放式最短路径优先（OSPF，Open Shortest Path First）以及BGP等路由信息发送到对应节点之上。
BGP概述及工作原理
BGP概述及工作原理一、项目概述BGP是主要工作在AS与AS间的动态路由协议，为AS间提供无环路的路由信息交互。
二、网络拓扑三、相关知识点总结1.BGP是怎样去发现邻居的？2.BGP是基于什么传输层协议的？端口号为多少？3.请说出BGP五种消息的作用？4.BGP的邻居关系有多少种？5.AS内部的IBGP对等体为什么需要建立全互连？6.通过network命令将路由注入到BGP中，需要什么条件？四、项目需求公司A和公司B是合作伙伴，为了使两公司在业务上交流方便，请你来设计此网络，要求公司A的192网段业务和公司B的172网段业务能够相互通信（要求使用BGP）。
五、任务完成要求1、配置bgp并查看bgp邻居。
2、配置IGP协议保证TCP可达。
3、测试业务网段可以相互通信。
4、所有配置及测试截图。
1.1OSPF和BGP基本配置：R1：bgp 65101peer 10.3.3.2 as-number 65223network 1.1.1.1 255.255.255.255network 192.168.1.0 255.255.255.0R2：ospf 1area 0.0.0.0network 2.2.2.2 0.0.0.0network 10.3.3.0 0.0.0.3network 12.0.10.0 0.0.0.3bgp 65223peer 4.4.4.4 as-number 65223peer 4.4.4.4 connect-interface LoopBack0peer 10.3.3.1 as-number 65101[R2]bgp 65223[R2-bgp]import-route ospf 1[R2]ospf 1[R2-ospf-1]import-route bgpR3：ospf 1area 0.0.0.0network 3.3.3.3 0.0.0.0network 12.0.10.0 0.0.0.3network 13.0.10.0 0.0.0.3R4：ospf 1area 0.0.0.0network 4.4.4.4 0.0.0.0network 13.0.10.0 0.0.0.3network 172.16.1.0 0.0.0.255bgp 65223peer 2.2.2.2 as-number 65223peer 2.2.2.2 connect-interface LoopBack0network 172.16.1.0 255.255.255.01.2实验结果：在R4上的OSPF和BGP同时宣告进172.16.1.0/24的时候：R1的路由表：172.16.1.0/24 EBGP 255 3 D 10.3.3.2 Ethernet0/0/0R4的路由表：192.168.1.0/24 O_ASE 150 1 D 13.0.10.1 Ethernet0/0/0R2的路由表：172.16.1.0/24 OSPF 10 3 D 12.0.10.2 Ethernet0/0/1192 ping 172 网段：在R4上的OSPF不宣告进172.16.1.0/24，只在IBGP中宣告172.16.1.0/24网段：R1的路由表：172.16.1.0/24 EBGP 255 3 D 10.3.3.2 Ethernet0/0/0R4的路由表：192.168.1.0/24 O_ASE 150 1 D 13.0.10.1 Ethernet0/0/0R2的路由表：172.16.1.0/24 IBGP 255 0 RD 4.4.4.4 Ethernet0/0/1192 ping 172 网段：这个时候没有ping通是因为R2去往172网段的路由下一跳是4.4.4.4，这个地址R2是找不到的。
BGP协议原理
BGP协议原理BGP（Border Gateway Protocol，边界网关协议）是一种用于在互联网中交换路由信息的协议。
作为互联网的核心路由协议之一，BGP负责将信息从一个自治系统（AS）传递到另一个自治系统，确保网络中的数据能够正确地按照预先定义的路径进行传输。
BGP协议的工作原理主要包括路由表和路由选择两个方面。
1.路由表BGP协议通过维护和交换路由表来实现路由选择。
每个自治系统都维护着自己的路由表，其中包含了到达其他自治系统的最佳路径。
BGP路由表在互联网中通过BGP报文进行交换，包括了目标网络、下一跳地址、AS路径等信息。
每个自治系统的路由器根据接收到的BGP 报文，更新本地的路由表，并根据当前网络情况进行路由选择。
2.路由选择BGP协议通过一系列的路由选择算法来决定传递数据的最佳路径。
其中，最常用的算法是基于AS路径长度的最短路径优先（Shortest Path First，SPF）算法。
BGP路由器通过比较AS路径的长度，选择路径最短的路由进行数据传输。
除了AS路径长度，BGP还考虑了其他因素，例如路由器之间的链路质量、自治系统之间的关系等，以求得最佳的路径。
路由器之间的BGP会话通常是通过TCP/IP协议建立的。
BGP协议使用各种BGP报文，如OPEN、UPDATE、NOTIFICATION和KEEPALIVE，进行路由信息的交换和路由器之间的状态维护。
BGP协议具有较好的可扩展性，能够支持大规模的网络拓扑，并具有高度的稳定性。
BGP的应用非常广泛，特别是在大型企业和服务提供商网络中。
它不仅可以实现多路径的负载均衡和故障恢复，还可以实现自治系统之间的域间路由策略的调整。
BGP协议的原理和特性使得互联网能够稳定、高效地运行。
总结：BGP协议是互联网中的核心路由协议，负责自治系统之间的路由信息交换。
通过维护和交换路由表，BGP实现了路由选择的功能。
它使用AS路径长度最短路径优先算法来确定最佳路径，并通过BGP报文进行路由信息的交换。
mp-bgp原理
mp-bgp原理
MP-BGP（Multi-Protocol Border Gateway Protocol）是一种扩
展的Border Gateway Protocol（BGP）协议，允许传输多种路
由信息和控制平面的信息。
MP-BGP使用地址家族（Address Family）来定义不同类型的
路由信息，允许在同一BGP会话中传送多种不同类型的路由。
常见的地址家族包括IPv4、IPv6、VPNv4和VPNv6等。
MP-BGP实现了扩展的BGP协议，可以传送多种类型的路由
信息，并使用各种不同的地址家族标识这些路由信息。
MP-BGP还支持在同一BGP会话中传送多种地址家族的控制平面
信息。
MP-BGP的工作原理如下：
1. 建立BGP邻居关系：BGP路由器之间通过TCP协议建立BGP邻居关系。
2. 交换路由信息：建立邻居关系后，BGP路由器之间开始交
换路由信息。
每个BGP消息中，使用地址家族标识所传递的
路由信息的类型。
3. 路由选择和处理：BGP路由器根据接收到的路由信息进行
路由选择和路径计算，选择合适的路由路径进行转发。
4. 交换控制平面信息：MP-BGP支持在同一会话中传送多种地址家族的控制平面信息，BGP路由器之间可以交换各种类型
的控制信息，如路由策略、路由约束等。
总之，MP-BGP是一种扩展的BGP协议，可以传送多种类型
的路由信息并支持各种不同类型的地址家族。
它通过多协议扩展BGP的功能，使得BGP能够更好地适应复杂的网络环境和多样化的路由需求。
BGP协议的原理配置与排错精品PPT课件
（BGP peers）
2020/10/11
EBGP对等体
AS 65331
192.168.0.0/16
RTA
OSPF协议的原理、配置与排错
7
AS 65201 RTE
RTB
RTD
EBGP
AS 65550 RTC
• 处于不同AS的BGP对等体为EBGP对等体，通常情况下 EBGP 对等体是物理上直连
• BGP发言者从EBGP对等体获得的路由会向它所有BGP对 等体通告（包括EBGP和IBGP）
2020/10/11
OSPF协议的原理、配置与排错
14
BGP路由属性分类
属性分类
主要包含的属性
公认必遵属性 ORIGIN属性、AS_PATH属性、 NEXT_HOP属性
公认可选属性 LOCAL_PREF属性、
ATOMIC_AGGREGATE属性
可选传递属性 COMMUNITY属性、
AGGREGATE属性
BGP术语
AS 65331
RID:192.168.0.253
RTA
OSPF协议的原理、配置与排错
6
BGP Speaker
AS 65201
RID:172.16.1.254
RTE
RID:10.10.10.253
RTB
RID:10.10.10.254
RTD
AS 65550 RTC
发送BGP消息的路由器称为BGP发言者（BGP Speaker） 相互交换消息的BGP发言者之间互称为BGP对等体
BGP协议的原理、配置与 排错
2020/10/11
课程内容
OSPF协议的原理、配置与排错
2
第一章 BGP的基本概念 第二章 BGP的配置方法 第三章 BGP故障诊断
2020/10/11
EBGP对等体
AS 65331
192.168.0.0/16
RTA
OSPF协议的原理、配置与排错
7
AS 65201 RTE
RTB
RTD
EBGP
AS 65550 RTC
• 处于不同AS的BGP对等体为EBGP对等体，通常情况下 EBGP 对等体是物理上直连
• BGP发言者从EBGP对等体获得的路由会向它所有BGP对 等体通告（包括EBGP和IBGP）
2020/10/11
OSPF协议的原理、配置与排错
14
BGP路由属性分类
属性分类
主要包含的属性
公认必遵属性 ORIGIN属性、AS_PATH属性、 NEXT_HOP属性
公认可选属性 LOCAL_PREF属性、
ATOMIC_AGGREGATE属性
可选传递属性 COMMUNITY属性、
AGGREGATE属性
BGP术语
AS 65331
RID:192.168.0.253
RTA
OSPF协议的原理、配置与排错
6
BGP Speaker
AS 65201
RID:172.16.1.254
RTE
RID:10.10.10.253
RTB
RID:10.10.10.254
RTD
AS 65550 RTC
发送BGP消息的路由器称为BGP发言者（BGP Speaker） 相互交换消息的BGP发言者之间互称为BGP对等体
BGP协议的原理、配置与 排错
2020/10/11
课程内容
OSPF协议的原理、配置与排错
2
第一章 BGP的基本概念 第二章 BGP的配置方法 第三章 BGP故障诊断
BGP协议原理
AS200 AS400 D,dl 400 300 200
30.0.0.2 RTA 30.0.0.1
AS100
RTB
AS500 D,d2 500 200
D,d1 400 300 200 >D,d2 500 200
下一跳(Next Hop)属性
RTA 可经下一跳10.0.0.2到达18.0.0.0/8 可经下一跳10.0.0.3到达20.0.0.0/8 可经下一跳21.0.0.1到达19.0.0.0/8 RTC 可经下一跳10.0.0.1到达19.0.0.0/8 可经下一跳10.0.0.3到达20.0.0.0/8
一般的，具体的实现按如下方式决定一条路由的Origin属性
某条路由是直接而具体的注入到BGP路由表中的，则origin属性为 IGP
路由是通过EGP得到的，则origin属性为EGP
其他情形下，Origin属性都为Incomplete
AS路径(AS-Path)属性
AS300
D(18.0.0.0/8)
M arker (16 byte )
Length (2 byte) Type ( 1 byte )
Open报文
Open报文是由报文头加如下结构构成的
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
Vers ion My Autonomous Sy s tem H old Time BGP Identifier
AS100 RTA
172.16.0.0/24 172.16.1.0/24 172.16.2.0/24 ...... 172.16.15.0/24
BGP路由协议原理
BGP联盟
联盟 (Confederation)
AS 101
AS 100
AS 1001
EBGP IBGP EBGP_Confed
AS 1003
AS 1002
第32页/共54页
第1章 BGP协议概述 第2章 BGP工作原理 第3章 BGP路由属性
入到RTB的
BGP路由表
成为BGP路由的途径之三：静态 注入
18.0.0.1/8
AS200
RTB 人为配置静 态路由把人 为配置的静 态路由注入
到RTB的 第22页/共54页 BGP路由表
BGP路由通告原则
存在多条路径时，BGP Speaker只选取最优 的使用（非负载分担）
BGP Speaker只把自己使用的路由通告给相 邻体
成为BGP路由的途径 之一：纯动态注入
AS200
18.0.0.1/8
OSPF
RTB
OSPF发现 路由把
IGP(OSPF)
发现的路
由纯动态 第20页/共54页
地注入到
成为BGP路由的途径 之二：半动态注入
AS200OSPF源自RTBOSPF发现路 由把
IGP(OSPF)
发现的路由
半动态地注
第21页/共54页
路由属性
更新的路由
Network Layer Reachability Information
第14页/共54页
Keepalive报文类型
Keepalive Message用于保持BGP邻 居之间的会话
缺省60秒发一次给Peer Keepalive（Martkyerp(1e6=byt4e)）报文只有
BGP Packet
Marker(16 byte) Length(2 byte) Type(1 byte)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Attribute Type Attribute Length Attribute Value
一个BGP 更新用于向对等体通告一条单独的可用的路由，或者撤销若干不可 用的路由 每条更新消息包括很多属性 , 例如 origin, AS-Path, Next-Hop, …….
HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 7
HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 8
RFC 1700
May be Zero
Length (I Octet) Prefix (Variable)
MBGP概览
MP_UNREACH_NLRI消息格式 MP_UNREACH_NLRI消息格式
All rights reserved
Page 2
学习完此课程，您将会： 学习完此课程，您将会： 知道MBGP所解决IPv4组播中的问题 了解MBGP的扩展内容 了解MBGP传递IPv4组播路由表的过程
HUAWEI TECHNOLOd
单播 RIB Network Next-Hop Path 192.192.25.0/24 192.168.100.2 321 组播 RIB Network Next-Hop Path 192.192.25.0/24 192.168.200.2 321
All rights reserved
Page 15
第1章 MBGP概览 章 概览 第2章 MBGP能力协商 章 能力协商 第3章 MBGP NLRI交换 NLRI交换
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 16
MBGP—NLRI 信息
Page 3
第1章 MBGP概览 MBGP概览 第2章 MBGP能力协商 章 能力协商 第3章 MBGP NLRI交换 章 交换
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 4
MBGP概览
MBGP协议简介 MBGP协议简介
MBGP: 多协议 BGP (组播网络中的多协议 BGP) 在 RFC 2858中定义 (BGP扩展) 可以携带不同类型的路由 − 单播 − 组播 两类路由在同一BGP会话中传送 不散播组播状态信息 相同的路径选择和确认规则 − AS-Path, LocalPref, MED, …
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 1
参考资料
RFC2858(Multiprotocol Extensions for BGP-4) RFC1771(Border Gateway Protocol 4) 组播技术白皮书
HUAWEI TECHNOLOGIES CO., LTD.
192.168.10.0/24
192.192.25.0/24 组播信息
MP_REACH_NLRI: 192.192.25.0/24 AFI: 1, Sub-AFI: 2 (multicast) AS_PATH: 321 MED: Next-Hop: 192.168.100.2 ...
接收者
发送者
路由更新
.2 .2
192.192.25.0/24
发送者 单播信息 NLRI: 192.192.25/24 AS_PATH: 321 MED: Next-Hop: 192.168.100.2
路由更新
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 20
MBGP — NLRI信息
Page 12
MBGP能力协商
OPEN新参数 OPEN新参数
BGP 通过OPEN消息建立BGP 会话 OPEN 消息中包含可选参数 如果 OPEN 参数不能被识别， BGP 会话终止 新参数: Capabilities − 多协议扩展 − 同目的多路由
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 9
MBGP概览
MBGP路由表 MBGP路由表
维护分离的 BGP 路由表 单播路由信息库 (RIB) − 包括为单播转发服务的单播地址前缀 − 来源的 BGP 单播 NLRI ▪ AFI = 1, Sub-AFI = 1 or 3 组播路由信息库 (MRIB) − 包括为RPF检查服务的单播地址前缀 − 来源的 BGP 组播 NLRI ▪ AFI = 1, Sub-AFI = 2 or 3
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 18
MBGP—NLRI 信息
不一致的拓扑
AS 321
AS 123
192.168.100.1/24
单播数据流
192.168.100.1/24
组播数据流 192.168.200.1/24 192.168.200.2/24
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 6
MBGP概览
Update消息格式 Update消息格式
Length (1 Octet) Unfeasible Routes Length (2 Octets) Withdrawn Routes (Variable) Total path Attribute Length (2 Octets) Path Attributes (Variable) Network Layer Reachability Information (Variable) Length (1 Octet) Prefix (Variable) Prefix (Variable)
不一致的拓扑
AS 123 AS 321
.1 .1
单播数据流
192.168.100.0/24 组播数据流 192.168.200.0/24
.2 .2
192.192.25.0/24
发送者 组播信息 MP_REACH_NLRI: 192.192.25/24 AFI: 1, Sub-AFI: 2 AS_PATH: 321 MED: Next-Hop: 192.168.200.2
路由更新
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 21
MBGP — NLRI信息
不一致的拓扑
AS 123 AS 321
.1 .1
单播数据流
192.168.100.0/24 组播数据流 192.168.200.0/24
.2 .2
192.192.25.0/24
MBGP概览
MP_REACH_NLRI消息格式 MP_REACH_NLRI消息格式
Address Family Identifier (2 Octets) Subsequent Address Family Identifier (1 Octet) Length of the Next-Hop Address (1 Octet) Network Address of Next-Hop (Variable) Number of SNPAs (1 Octet) Length of first SNPA (1 Octet) First SNPA (Variable) Length of second SNPA (1 Octet) Second SNPA (Variable) …………. Length of last SNPA (1 Octet) Last SNPA (Variable) Network Layer Reachability Information (Variable)
一致的拓扑
BGP 单播和组播 NLRI会话 会话 AS 123
.1 192.168.100.0/24 .2
AS 321
192.168.10.0/24 192.192.25.0/24
接收者
发送者
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
MBGP—NLRI 信息
一致的拓扑
BGP 单播和组播 NLRI会话 会话 AS 123
192.168.100.1/24 192.168.100.2/24
AS 321
单播信息
NLRI: 192.192.25.0/24 AS_PATH: 321 MED: Next-Hop: 192.168.100.2 ...
192.192.25.0/24
发送者
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 19
MBGP — NLRI信息
不一致的拓扑
AS 321
AS 123
.1 .1
单播数据流
192.168.100.0/24 组播数据流 192.168.200.0/24
HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 5
MBGP概览
MBGP协议简介 MBGP协议简介
新的多协议属性 MP_REACH_NLRI MP_UNREACH_NLRI MP_REACH_NLRI 和 MP_UNREACH_NLRI 地址类信息 (AFI) = 1 (IPv4) − Sub-AFI = 1 (NLRI 用于单播) − Sub-AFI = 2 (NLRI 用于组播 RPF 检查) − Sub-AFI = 3 (NLRI 用于单播和组播RPF 检查)
