编写说明1、自动扶梯及自动人行道检验规程适用于自动扶梯及自动人行道的安装、改造、重大维修,施工自行检验及维保作业的定期检验。
2、自动扶梯及自动人行道检验规程编制依据:GB/T7024-2008《电梯、自动扶梯及自动人行道术语》GB16899—2011《自动扶梯和自动人行道的制造与安装安全规范》TSGT7005-2012《电梯监督检验和定期检验规则》-自动扶梯及自动人行道3、自动扶梯及自动人行道检验规程是在自检、互检完成后,进行专检遵循的检验文件。
4、自动扶梯及自动人行道安装、维保作业必须按此检验规程进行，检验合格后分别编制电梯施工自行检验报告（自动扶梯及自动人行道）电梯定期检验报告（自动扶梯及自动人行道）填写字迹整齐清楚，有数据项目填写实测数据,无数据项目合格应填“√"不合格应填“×”,无此要求应填“/”.5、自动扶梯及自动人行道检验规程中凡条款代“▲”为TSGT7005-2012规定项目为检验保证项目，其余为一般项目6、自动扶梯及自动人行道检验现场条件：(1）环境温度、电压应符合GB/T10058—2009《电梯技术条件》规定。
（2）环境空气中没有腐蚀性和易燃性气体及导电尘埃.（3)检验现场（机房、桁架内）应清洁,没有与电梯工作无关的物品和设备，出入口应设置“正在检验”的警示牌。
（4）对桁架外侧、底部进行了必要的封闭。
7、自动扶梯及自动人行道检验所使用的检验检测仪器设备、计量器具和工具应满足全部检验要求和方法的需要，且完整，无损，并在有效期内.8、自动扶梯及自动人行道检验规程对检验结果作如下判定：（1）带“▲”保证项目有1项不合格则判定整台电梯不合格。
（2）一般项目有五项以上不合格,则判定整台电梯不合格。
（3）对不合格项目必须经整改，直至合格后方可提交质检机构进行监督检验，定期检验。
目录1、资料和文件检验2、驱动与转向站检验3、相临区域检验4、扶手装置和围裙板检验5、梳齿与梳齿板检验6、监控和安全装置检验7、检修装置检验8、自动启动、停止检验9、标识检验10、运行检查检验11、自动扶梯及人行道施工自行检查报告12、自动扶梯及人行道定期检查报告自动扶梯与自动人行道安装过程检验记录1、自动扶梯与自动人行2、机房及相关设备检验。
商业自动扶梯和自动人行道安装检验规程
1. 引言
商业自动扶梯和自动人行道在商场、超市、机场、地铁等公共场所被广泛应用，为大众出行提供了便利。
然而，由于其复杂性，安装时需要特别的注意和检验，以确保其安全可靠。
本文旨在制定商业自动扶梯和自动人行道的安装检验规程以确保其安全运行。
2. 检验内容
商业自动扶梯和自动人行道安装检验应包括以下内容：
2.1 设备制造商提供的内容
1. 操作和维护手册；
2. 设备铭牌；
3. 各种零部件和替换件；
4. 运行及正常工作条件。
2.2 功能检验
1. 运行轨迹；
2. 速度、加速度和减速度；
3. 正常运行；
4. 上升和下降之间的张力；
5. 防护装置是否正常；
6. 好转和喑转符合合格标准。
2.3 电气检验
1. 操作控制电源；
2. 非操作控制电源；
3. 地面接地。
4. 稳定运行。
2.4 机械检验
1. 降低装置；
2. 主传动装置；
3. 牵引装置；
4. 防护装置；
5. 制动系统。
3. 检验标准
商业自动扶梯和自动人行道的安装检验应满足以下标准：
- 《GB -2008自动扶梯和自动人行道安全规范》；
- 《DD -2006机械设备安装工程验收规范》。
4. 结论
商业自动扶梯和自动人行道的安装检验是确保安全和可靠运行的关键。
制定并执行本规程，将有助于预防安全事故并提高设备的效益。
标题定期检验细则版次修改次数1.目的为了确保自动扶梯和自动人行道的检验工作质量，规范自动扶梯和自动人行道的监督与定期检验行为，保证检测结果的准确性，并对《TSG T7005-2012电梯监督检验和定期检验规则——自动扶梯与自动人行道》（以下简称《新检规》）未阐述清晰的检验方法加以补充，特制定本细则。
本细则规定的检验方法不排除采用更先进的、精度更高的检验方法。
当需采用与本细则不同的检验方法时，按《检测方法确定与应用程序》执行。
2.适用范围本细则适用于自动扶梯与自动人行道的监督检验和定期检验。
3.检验依据3.1《TSG T7005-2012电梯监督检验和定期检验规则——自动扶梯与自动人行道》4.检验前准备事项4.1 受理检验申请后，检验部门负责人应根据检验任务情况、检验人员的持证情况、技术水平等安排检验任务。
对重要的、复杂的、改造的和新机型设备的检验等需要制订检验方案的，还应指定人员制订检验方案。
4.2 检验人员接受检验任务后应及时查阅资料，熟悉有关情况及其他事项。
4.3 实施现场检验前，检验人员应检查确认检验仪器、原始记录、个体防护用品已准备妥当。
4.4 检验用仪器应符合以下要求：a. 主要检验仪器及其精度要求符合《新检规》规定。
b. 主要检验仪器操作规程见各自操作规程。
5.检验工序及流程图、检验项目、技术要求、检验方法5.1 检验工序5.1.1检验员到达受检单位后，应确认受检电梯是否符合《新检规》规定的检验条件，符合条件方可实施检验。
标题定期检验细则版次修改次数5.1.2.1现场检验至少由2名持电梯检验员或者以上资格证书的人员进行。
并应当向申请检验的受检单位出示检验资格标识。
5.1.2.2现场检验时，检验人员应当配备和穿戴检验作业必需的个体防护用品，并且遵守施工现场或者使用单位明示的安全管理规定。
5.1.2.3检验现场应整洁，不应有影响设备检验的物品、设施和与检验无关的人员，并在检验现场放置表明正在进行检验的警示标识，并在出入口设置围栏。

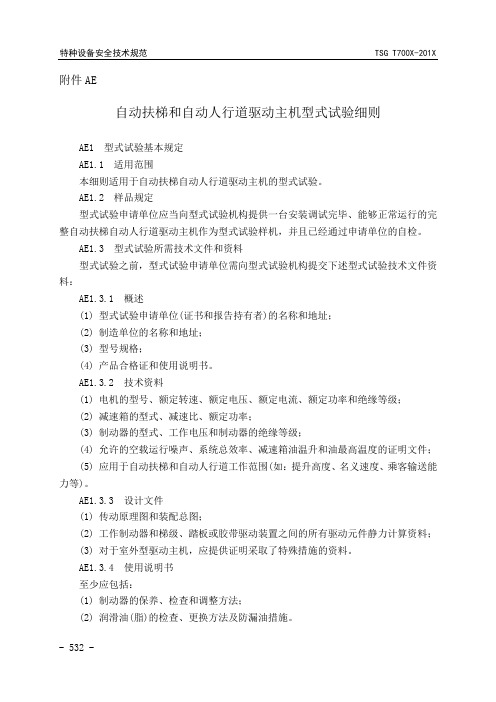

附件AE自动扶梯和自动人行道驱动主机型式试验细则AE1 型式试验基本规定AE1.1 适用范围本细则适用于自动扶梯自动人行道驱动主机的型式试验。
AE1.2 样品规定型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行的完整自动扶梯自动人行道驱动主机作为型式试验样机，并且已经通过申请单位的自检。
AE1.3 型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料：AE1.3.1 概述(1) 型式试验申请单位(证书和报告持有者)的名称和地址；(2) 制造单位的名称和地址；(3) 型号规格；(4) 产品合格证和使用说明书。
AE1.3.2 技术资料(1) 电机的型号、额定转速、额定电压、额定电流、额定功率和绝缘等级；(2) 减速箱的型式、减速比、额定功率；(3) 制动器的型式、工作电压和制动器的绝缘等级；(4) 允许的空载运行噪声、系统总效率、减速箱油温升和油最高温度的证明文件；(5) 应用于自动扶梯和自动人行道工作范围(如：提升高度、名义速度、乘客输送能力等)。
AE1.3.3 设计文件(1) 传动原理图和装配总图；(2) 工作制动器和梯级、踏板或胶带驱动装置之间的所有驱动元件静力计算资料；(3) 对于室外型驱动主机，应提供证明采取了特殊措施的资料。
AE1.3.4 使用说明书至少应包括：(1) 制动器的保养、检查和调整方法；(2) 润滑油(脂)的检查、更换方法及防漏油措施。
- 532 -AE1.3.5 其它必要资料(1) 申请单位认为其它需要说明或提供的资料；(2) 型式试验机构商型式试验申请单位同意，要求补充的其它必要资料。
AE1.4 覆盖说明和产品配置表AE1.4.1 覆盖说明同一型号的驱动主机，按最大适用参数(最大输出转速和额定输出转矩)试验后即可覆盖其以下的参数规格。
所谓同一型号是指：驱动主机的整体结构型式相同，减速箱的型式和中心距相同，电动机及制动器的结构和型式相同，适用环境相同(室内型、室外型等)。
广州亨通技术服务有限公司邓小姐自动扶梯及自动人行道检验规程及验收规范1. 为了加强对曳引与强制驱动电梯安装、维修、日常维护保养、使用和检验工作的监督管理，规范曳引与强制驱动电梯安装、重大维修监督检验和定期检验行为，提高检验工作质量，促进曳引与强制驱动电梯运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》、电梯监督检验和定期检验规则-自动扶梯和自动人行道》(TSGT7005-2012,含第1号和2修改单》制定本规范。
2. 本规则适用于自动扶梯和自动人行道的安装、重大维修施工检验自检和定期检验自检。
3.本规范的技术指标和要求主要引用了《自动扶梯和自动人行道的制造与安装安全规范》GB16899-2011）等有关标准的规定。
如这些标准被修订且本规范未能及时修订，可以参照最新标准。
4.应当按照设计文件和标准的要求，对自动扶梯与自动人行道机房和转向站等涉及自动扶梯与自动人行道施工的土建工程进行检查，对自动扶梯与自动人行道制造质量（包括零部件和安全保护装置等）进行确认，并且做好记录，符合要求后方可进行电梯施工。
5. 对自动扶梯与自动人行道整机进行检验时，检验现场应放置表明正在进行检验的警示标识，并在出入口设置围栏。
特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定的，检验现场的温度、湿度、电压、环境空气条件等应当符合电梯设计文件的规定。
对于不具备现场检验条件的电梯，或者继续检验可能造成危险，检验人员可以中止检验6. 检验检测仪器设备、计量器具和工具，属于法定计量检定范畴的，必须经过计量检定合格，并且在有效期内方可以用于电梯检验。
7. 公司自检检验人员必须为公司任命的检验人员。
8. 在检查资料和现场检验过程中，检验人员应当将检验情况如实记录在原始记录上（包括已检查资料的名称及编号），不得漏检、漏记。
可以使用统一规定的简单标记，表明“合格”、“不合格”、“无此项”等；要求测试数据的项目必须填写实测数据；未要求测试数据但有需要说明情况的项目，应当用简单的文字予以说明，例如“×楼层门锁失效”；遇特殊情况，可以填写“因……（原因）未检”、“待检”、“见附页”等。
自动扶梯与自动人行道检验规程及验收规范-电梯安装(含修理)许可用自动扶梯与自动人行道检验规程及验收规范为了加强对曳引与强制驱动电梯的监督管理，规范安装、维修、日常维护保养、使用和检验工作，提高检验工作质量，促进电梯运行安全保障工作的有效落实，根据相关法规和规则，制定了本规范。
本规范适用于自动扶梯和自动人行道的安装、重大维修施工检验自检和定期检验自检。
其中，技术指标和要求主要引用了相关标准的规定，如这些标准被修订且本规范未能及时修订，可以参照最新标准。
在施工前，应对自动扶梯与自动人行道机房和转向站等涉及电梯施工的土建工程进行检查，确认自动扶梯与自动人行道制造质量，并做好记录。
只有符合要求后才能进行电梯施工。
在进行电梯整机检验时，应放置表明正在进行检验的警示标识，并在出入口设置围栏。
如果电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定，检验现场的条件应符合设计文件的规定。
如果电梯不具备现场检验条件，或者继续检验可能造成危险，检验人员可以中止检验。
检验检测仪器设备、计量器具和工具，必须经过计量检定合格，并在有效期内方可用于电梯检验。
公司自检检验人员必须为公司任命的检验人员。
During the process of inspecting materials and conducting on-site ns。
inspectors must record the n results truthfully on the original records (including the names and numbers of the inspected materials) and must not miss any ns or records。
Simple standardized markings。
such as "qualified"。
"unqualified"。
自动扶梯和自动人行道监督检验规程（2002年12月13日，国质检锅[2002]360号）第一条为了加强对自动扶梯和自动人行道监督检验工作的管理，规范自动扶梯和自动人行道验收检验和定期检验的行为，提高监督检验工作质量。
根据《特种设备质量监督与安全监察规定》，制定本规程。
第二条特种设备监督检验机构（以下简称检验机构）开展自动扶梯和自动人行道的验收检验和定期检验，必须遵守本规程规定的检验内容、要求与方法。
如采用与本规程不一致的检验方法，须经国家质量监督检验检疫总局特种设备安全监察机构同意。
第三条安装、大修或改造后拟投入使用的自动扶梯和自动人行道，应当按照本规程对验收检验规定的内容进行检验；在用自动扶梯和自动人行道应当按照本规程对定期检验规定的内容，每年进行一次检验。
遇可能影响其安全技术性能的自然灾害或者发生设备事故后的自动扶梯和自动人行道，以及停止使用一年以上再次使用的自动扶梯和自动人行道，进行设备大修后，应当按照验收检验的要求进行检验。
第四条本规程的技术指标和要求主要引用了《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-1997）等国家标准的规定。
如上述相关标准被修订，应以最新标准为准。
第五条检验机构应当根据本规程制定包括检验程序和检验流程图在内的检验实施细则，并对检验过程实施严格控制。
检验人员实施检验过程中，如发现异常或特殊情况，经请示检验机构认可，可按照国家有关标准增加检验项目。
对于不具备现场检验条件的自动扶梯和自动人行道，或者继续检验可能造成安全和健康损害时，检验人员可以中止检验并必须书面说明原因。
第六条检验机构应当在安装、大修或改造等施工单位自检合格的基础上进行验收检验。
施工单位自检的内容、要求与方法应当符合国家有关法规和标准的规定，并应当出具完整的自检报告。
第七条从事自动扶梯和自动人行道验收检验、定期检验的单位，至少应当配备《自动扶梯和自动人行道监督检验必备仪器设备表》（附1，以下简称《必备仪器设备表》）所列的检测检验仪器设备、计量器具和相应的检测工具，其精度应当满足《必备仪器设备表》中提出的要求，属于法定计量检定范畴的，必须经检定合格，且在有效期内。
受控文件号：
自动扶梯与自动人行道
年度自检报告
报告编号
使用单位
自检日期
XXXXXXXXXXXXXXX公司
说明
1、本报告格式由宁波市特种设备行业协会电梯分会编制，适用于自动扶梯
与自动人行道的年度自行检查。
2、检验依据
TSG T7005-2012 《电梯监督检验和定期检验规则——自动扶梯与自动人行道》
产品使用维护说明书
3、“自检结果”和“审查结果”栏中“√”、“×”和“／”分别表示“合格”、
“不合格”和“无此项”。
要求测试数据的项目应填写实测数据。
4、检验所用计量器具均在计量检定合格或校准有效期内。
5、检验条件应符合TSG T7005-2012《电梯监督检验和定期检验规则
——自动扶梯与自动人行道》的规定。
6、无相关人员签名、未填写检验日期或未加盖使用单位及维保单位公章或
专用章的自检报告无效。
7、本报告宜由计算机打印输出，或者用黑色钢笔、签字笔填写，字迹应工
整，如作修改，修改处应有修改人员的签章。
8、本报告一式三份，由特种设备检验机构、使用单位和日常维保单位分别保存。
年度自检报告
使用单位资料自查表
维保单位自检项目表
注：标有★的项目为根据有关规定，对允许按照GB16899—1997及更早标准生产的自动扶梯和自动人行道，可以按照《自动扶梯和自动人行道监督检验规程》中的相关项目进行检验。
自动扶梯与人行道检验和检验规则一、正文修改1.第一条修改为：“为了加强自动扶梯与自动人行道安装、改造、修理、日常维护保养、使用和检验工作的监督管理，规范自动扶梯与自动人行道安装、改造、重大修理监督检验和定期检验行为，提高检验工作质量，促进自动扶梯与自动人行道运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规则。
”2.第二条第二款修改为：“前款所述自动扶梯与自动人行道的生产(含自动扶梯与自动人行道的设计、制造、安装、改造、修理，下同) 单位、负责自动扶梯与自动人行道维护保养的单位（以下简称维护保养单位）和使用单位，以及从事自动扶梯与自动人行道监督检验和定期检验的特种设备检验机构，应当遵守本规则规定。
”3.第三条修改为：“本规则所称监督检验，是指由国家质量监督检验检疫总局(以下简称国家质检总局)核准的特种设备检验机构(以下简称检验机构)，根据本规则规定，对自动扶梯与自动人行道安装、改造、重大修理过程进行的监督检验(以下简称监督检验)；本规则所称定期检验，是指检验机构根据本规则规定，对在用自动扶梯与自动人行道定期进行的检验。
“监督检验和定期检验(以下统称检验)是对自动扶梯与自动人行道生产单位、维护保养单位和使用单位执行相关法规标准，落实安全责任，开展为保证和自主确认自动扶梯与自动人行道安全的相关工作质量情况的查证性检验。
自动扶梯与自动人行道生产单位和维护保养单位的自检记录或者报告中的结论，是对设备安全状况的综合判定；检验机构出具检验报告中的检验结论，是对自动扶梯与自动人行道生产单位、维护保养单位和使用单位落实相关责任、自主确定设备安全等工作质量的判定。
”二、附件A修改1.将1.1(2)修改为：“自动扶梯或者自动人行道整机型式试验证书，其参数范围和配置表适用于受检自动扶梯或者自动人行道；”2.将1.1(3)修改为：“产品质量证明文件，注有制造许可证明文件编号、该自动扶梯或者自动人行道的产品编号、主要技术参数，含有电子元件的安全电路(如果有)、可编程电子安全相关系统 (如果有)、驱动主机、控制柜的型号和编号，以及梯级或者踏板等承载面板、梯级(踏板)链的型号等内容，并且在证明文件上有自动扶梯与自动人行道整机制造单位的公章或者检验专用章以及制造日期；”3.将1.1(4)修改为：“含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、梯级或者踏板等承载面板、驱动主机、控制柜、梯级(踏板)链的型式试验证书；对于玻璃护壁板，还应当提供采用了钢化玻璃的证明；”4.将1.1(5)调整为1.2(4)，并修改为：“用于安装该自动扶梯或者自动人行道的驱动站、转向站及总体布置图或者土建工程勘测图，有安装单位确认符合要求的声明和公章或者检验专用章，表明其出入口、高度等满足安全要求；”5.将1.2的检验方法修改为：“审查相应资料。
自动扶梯、自动人行步道安装检验规范编制：审核：批准：受控状态：发放号：2008-02-01编制发布 2008-03-01实施1．目的：确保公司扶梯、人行步道在安装过程中符合合同要求、技术要求及国家有关验收标准，特制定本检验规程。
2．范围：本检验标准适用于自动扶梯、自动人行道的安装工程，不适用于垂直提升的电梯设备。
3. 引用标准3.2 主要参考标准及规范3.2.1 GB50310--2002《电梯工程施工质量验收标准》3.2.2 GB／T7024-1997《电梯、自动扶梯、自动人行道术语》3.2.3 GB16899--2011《自动扶梯和自动人行道的制造与安装安全规范》3.2.4 JB／T8545-1997《自动扶梯梯级链、附件及滚轮》3.2.5 《电梯与自动扶梯技术规范》学苑出版社3.2.6 GB50310――2002《电梯工程施工质量验收规范》4. 安装验收条件4.1 主控项目4.1.1 自动扶梯或自动人行道的踏板或扶手带上空，垂直净高严禁小于2.3m。
4.1.2 在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度不得小于1.2m。
4.2. 一般项目4.2.1 土建工程应按照土建布置图进行施工，且其主要尺寸允许误差为：提升高度-15～+15mm；跨度0-+15mm。
4.2.2 根据产品供应商的要求应提供设备进场所需的通道和搬运空间。
4.2.3 在安装前，土建施工单位应提供明显的水平基准线标识。
4.2.4 电源零线和地线应始终分开。
接地装置的接地电阻值不应大于4Ω。
4.3 整机安装验收4.3.1 主控项目4.3.1.1 在下列情况下，自动扶梯、自动人行道必须自动停止运行，且下列第4)款至第11)款情况下的开关断开的动作必须通过安全触点或安全电路来完成。
(1) 无控制电压；(2) 电路接地的故障；(3) 过载；(4) 控制装置在超速和运行方向非操纵逆转下动作；(5) 附加制动器(如果有)动作；(6) 直接驱动梯级、踏板或扶手带的部件(如链条或齿条)断裂或过分伸长；(7) 驱动装置与转向装置之间的距离(无意性)缩短；(8) 梯级、踏板或扶手带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或扶手带支撑结构；(9) 无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；(10) 扶手带入口保护装置；(11) 梯级或踏板下陷。
1．目的
为对自动扶梯和自动人行道的安装、改造的过程检验进行规范，确保自动扶梯和自动人行道的安装与改造符合质量要求。
2．范围
适用于自动扶梯和自动人行道安装、改造过程的检验。
3.职责
工程部负责自动扶梯和自动人行道安装过程质量的自检工作。
技术部负责自动扶梯和自动人行道安装过程的配合验收监检工作。
4.具体内容
附一、自动扶梯和自动人行道检验必备仪器设备表
附二：自动扶梯和自动人行道监督检验内容要求与方法。
