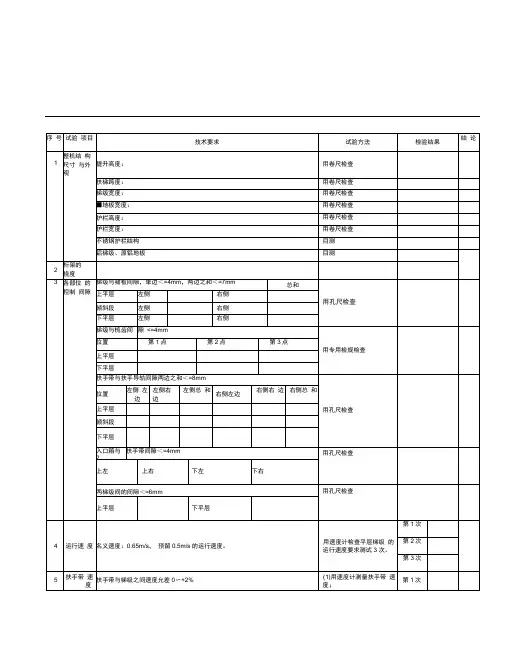

自动扶梯验收标准表格

技术要求试验方法检验结果结论
导轨支架厚度、镀锌层厚度检查。

两导轨支
架之间的间距检查。

在下端梯级链涨紧装置
周围应安装防护装置
目测和漆膜测量仪、卷尺
卸载导轨检查，提升高度大于10米时上部
返回侧也应设卸载导轨目测
梯级轮压轨检查
目测
1.17.14 扶栏出入口扶梯支承架做热镀锌处理。

漆膜测量仪
盖板、护壁板、围裙板厚度、表面状况检查
目测
护壁板的接缝检查
目测、塞尺
1.17.15扶手带系统支撑架室外梯选项，其处理方法参照设计要
求
目测
V型扶手带，其表面为硬度适中的黑色合成
橡胶，中间内衬应为硫化橡胶和防水合成纤维结构。

目测和查看扶手带型式试验报告
扶手带导轨采用不锈钢材料制造。

目测
龙头驱动系统
目测
1.17.16 梯级梯级踏板、踢板表面齿槽喷涂为黑色三边黄
色喷涂目测
梯级应能在不干扰护壁板、不拆卸梯级链任
一部件的情况下，方便、快速的分解取出目测
在上下机房的梯级翻转部位应设挡板，以保
证检修人员的安全。

室内梯用镀锌钢板，室外梯用不锈钢板目测
试验项目
注：其他项目参照非标确认表检验项附表1:。

6自动扶梯、自动人行道安装工程质量验收6.1 设备进场验收主控项目6.1.1 必须提供以下资料:1 技术资料1)梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；2)对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。

2 随机文件1)土建布置图；2)产品出厂合格证。

一般项目6.1.2 随机文件还应提供以下资料；1 装箱单；2 安装、使用维护说明书；3 动力电路和安全电路的电气原理图。

6.1.3 设备零部件应与装箱单内容相符。

6.1.4 设备外观不应存在明显的损坏。

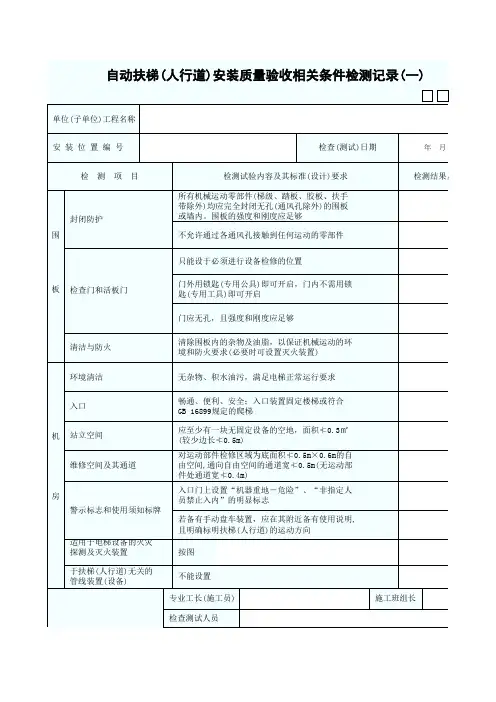

6.2 土建交接检验主控项目6.2.1 自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。

6.2.2 在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。

一般项目6.2.3 土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为:提升高度-15～+15mm；跨度0～+15mm。

6.2.4 根据产品供应商的要求应提供设备进场所需的通道和搬运空间。

6.2.5 在安装之前，土建施工单位应提供明显的水平基准线标识。

6.2.6 电源零线和接地线应始终分开。

接地装置的接地电阻值不应大于4Ω。

6.3 整机安装验收主控项目6.3.1 在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。

1 无控制电压；2 电路接地的故障；3 过载；4 控制装置在超速和运行方向非操纵逆转下动作；5 附加制动器(如果有)动作；6 直接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长；7 驱动装置与转向装置之间的距离(无意性)缩短；8 梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构；9 无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；10 扶手带入口保护装置动作；11 梯级或踏板下陷。

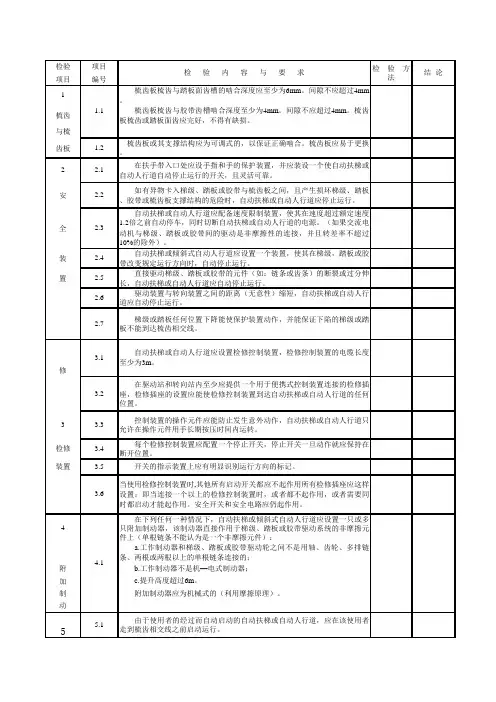

项目编号1梳齿板梳齿与踏板面齿槽的啮合深度应至少为6mm 。

间隙不应超过4mm 。

梳齿梳齿板梳齿与胶带齿槽啮合深度至少为4mm 。

间隙不应超过4mm 。

梳齿板梳齿或踏板面齿应完好，不得有缺损。

与梳齿板1.2梳齿板或其支撑结构应为可调式的，以保证正确啮合。

梳齿板应易于更换。

22.1在扶手带入口处应设手指和手的保护装置，并应装设一个使自动扶梯或自动人行道自动停止运行的开关，且灵活可靠。

安 2.2如有异物卡入梯级、踏板或胶带与梳齿板之间，且产生损坏梯级、踏板、胶带或梳齿板支撑结构的危险时，自动扶梯或自动人行道应停止运行。

全 2.3自动扶梯或自动人行道应配备速度限制装置，使其在速度超过额定速度1.2倍之前自动停车，同时切断自动扶梯或自动人行道的电源。

（如果交流电动机与梯级、踏板或胶带间的驱动是非摩擦性的连接，并且转差率不超过10%的除外）。

装 2.4自动扶梯或倾斜式自动人行道应设置一个装置，使其在梯级，踏板或胶带改变规定运行方向时，自动停止运行。

置 2.5直接驱动梯级、踏板或胶带的元件（如：链条或齿条）的断裂或过分伸长，自动扶梯或自动人行道应自动停止运行。

2.6驱动装置与转向装置之间的距离（无意性）缩短，自动扶梯或自动人行道应自动停止运行。

2.7梯级或踏板任何位置下降能使保护装置动作，并能保证下陷的梯级或踏板不能到达梳齿相交线。

修 3.2在驱动站和转向站内至少应提供一个用于便携式控制装置连接的检修插座，检修插座的设置应能使检修控制装置到达自动扶梯或自动人行道的任何位置。

3 3.3控制装置的操作元件应能防止发生意外动作，自动扶梯或自动人行道只允许在操作元件用手长期按压时间内运转。

检修 3.4每个检修控制装置应配置一个停止开关，停止开关一旦动作就应保持在断开位置。

装置 3.5 开关的指示装置上应有明显识别运行方向的标记。

3.6当使用检修控制装置时,其他所有启动开关都应不起作用所有检修插座应这样设置：即当连接一个以上的检修控制装置时，或者都不起作用，或者需要同时都启动才能起作用。

时间 DATE：致 TO：美程广场项目部抄送 CC：自 FROM：奥的斯机电电梯有限公司成都分公司主题 SUBJECT：关于防护尺寸的说明由于2012年7月29日起新版的扶梯国标正是施行，按照国家质检总局要求所有参照旧国标生产并与2012年7月29日前发运的扶梯必须备案方可参照旧国标验收，但是，即使备案扶梯如在2012年7月1日后验收的，其中“防碰挡板”、“防夹装置”、“扶手带下缘距离”、“使用须知”和“制停距离”5个项目为定期检查项目，必须满足新国标。

结合项目来看：“防碰挡板”项目：可以在装修时解决具体尺寸要求在下面内容中体现；“扶手带下缘距离”、“使用须知”和“制停距离”项目：我司扶梯能够满足新国标要求“防夹装置”项目：必须采购。

未避免额外的成本产生，奥克斯财富广场项目扶梯必须在2012年7月1日前验收合格。

现就扶梯验收需要贵司配合完成的部分提出如下：1、所有扶梯的调试电源需要在6月1日前提供到每台扶梯的上机舱处，以便调试扶梯使用；2、扶梯出入口部分的防护栏需要在2012年6月15日前完成，具体尺寸要求见附件一；3、防碰挡板、扶梯与建筑物距离的具体尺寸要求见附件二；请贵司组织安排上诉工作在相应日期节点前完成，以便申报验收，如因贵司原因导致7月1日前不能验收合格，产生的额外成本将由贵司承担。

同时感谢贵司在项目上的大力配合，愿贵我双方合作愉快，顺利完成扶梯的验收工作！附件一：出入口阻挡装置：A.2.7 如果人员在出入口可能接触到扶手带的外缘并引起危险，例如从扶手装置处跌落，则应采取适当的预防措施（参见图A.2中的示例）。

例如：—设置固定的阻挡装置以阻止进入该空间；—在危险区域内，由建筑结构形成的固定护拦至少增加到高出扶手带100 mm，并位于扶手带外缘80 mm至120 mm之间。

图 A.2阻挡装置5.5.2.2当自动扶梯或自动人行道与墙相邻，且外盖板的宽度超过125 mm时，在上、下端部应安装阻挡装置防止人员进入外盖板区域。

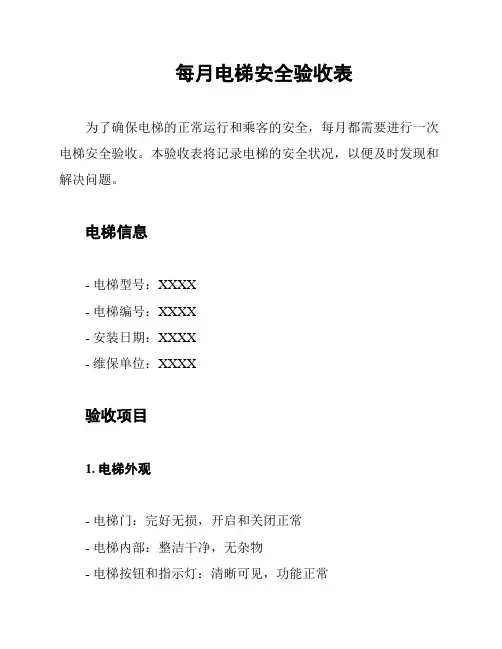

每月电梯安全验收表
为了确保电梯的正常运行和乘客的安全，每月都需要进行一次电梯安全验收。

本验收表将记录电梯的安全状况，以便及时发现和解决问题。

电梯信息
- 电梯型号：XXXX
- 电梯编号：XXXX
- 安装日期：XXXX
- 维保单位：XXXX
验收项目
1. 电梯外观
- 电梯门：完好无损，开启和关闭正常
- 电梯内部：整洁干净，无杂物
- 电梯按钮和指示灯：清晰可见，功能正常
- 电梯扶手：稳固可靠，无损坏
2. 电梯运行
- 电梯启动和停止：平稳顺畅，无异常振动或噪音
- 电梯运行速度：符合规定标准
- 电梯平层准确度：±2cm
- 电梯紧急停止：响应迅速，恢复正常运行正常
3. 电梯安全装置
- 电梯超载保护：正常工作，超过额定载重时电梯停止运行
- 电梯限速器：正常工作，当电梯速度超过规定值时触发
- 电梯缓冲器：正常工作，当电梯发生意外撞击时吸收冲击力- 电梯门锁：正常工作，确保电梯在运行过程中门不会意外打开
4. 电梯紧急救援
- 电梯紧急呼救：响应迅速，维保人员及时到达现场
- 电梯自救装置：正常工作，乘客可以自行操作电梯返回楼层验收结果
- 电梯外观：合格
- 电梯运行：合格
- 电梯安全装置：合格
- 电梯紧急救援：合格
验收人员
- 验收负责人：XXXX
- 验收人员：XXXX
- 维保人员：XXXX
验收日期
- 日期：XXXX
本验收表将作为电梯安全管理的重要依据，对于验收中发现的问题，将及时通知维保单位进行整改，确保电梯的安全运行。

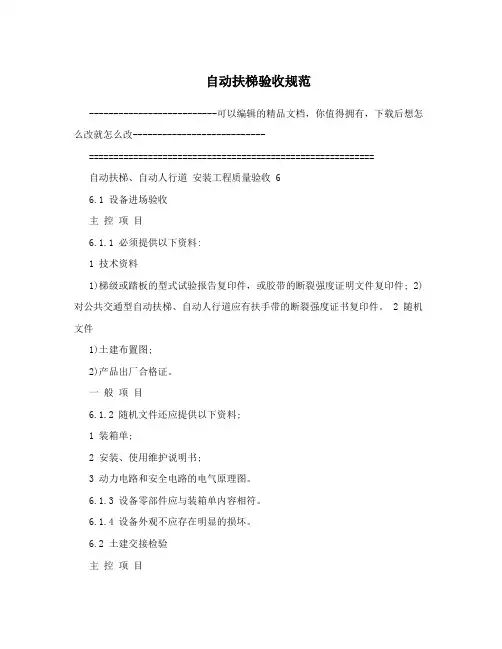

自动扶梯验收规范--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------==========================================================自动扶梯、自动人行道安装工程质量验收 66.1 设备进场验收主控项目6.1.1 必须提供以下资料:1 技术资料1)梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件; 2)对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。

2 随机文件1)土建布置图;2)产品出厂合格证。

一般项目6.1.2 随机文件还应提供以下资料;1 装箱单;2 安装、使用维护说明书;3 动力电路和安全电路的电气原理图。

6.1.3 设备零部件应与装箱单内容相符。

6.1.4 设备外观不应存在明显的损坏。

6.2 土建交接检验主控项目6.2.1 自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。

6.2.2 在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。

一般项目6.2.3 土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为: 提升高度-15,+15mm;跨度0,+15mm。

6.2.4 根据产品供应商的要求应提供设备进场所需的通道和搬运空间。

6.2.5 在安装之前，土建施工单位应提供明显的水平基准线标识。

6.2.6 电源零线和接地线应始终分开。

接地装置的接地电阻值不应大于4Ω。

6.3 整机安装验收主控项目6.3.1 在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。

1 无控制电压;2 电路接地的故障;3 过载;4 控制装置在超速和运行方向非操纵逆转下动作;5 附加制动器(如果有)动作;--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------==================================================================== ======--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------==========================================================6 直接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长;7 驱动装置与转向装置之间的距离(无意性)缩短;8 梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构; 9 无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行; 10 扶手带入口保护装置动作;11 梯级或踏板下陷。

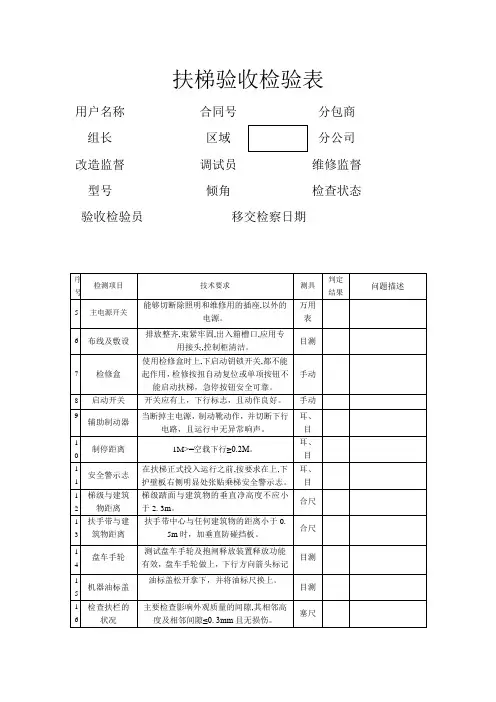

扶梯验收检验表用户名称合同号分包商组长区域分公司改造监督调试员维修监督型号倾角检查状态验收检验员移交检察日期序号检测项目技术要求测具判定结果问题描述5 主电源开关能够切断除照明和维修用的插座,以外的电源。

万用表6 布线及敷设排放整齐,束紧牢固,出入箱槽口,应用专用接头,控制柜清洁。

目测7 检修盒使用检修盒时上,下启动钥锁开关,都不能起作用，检修按扭自动复位或单项按钮不能启动扶梯，急停按钮安全可靠。

手动8 启动开关开关应有上，下行标志，且动作良好。

手动9辅助制动器当断掉主电源，制动靴动作，并切断下行电路，且运行中无异常响声。

耳、目1 0 制停距离1M>=空载下行≥0.2M。

耳、目1 1 安全警示志在扶梯正式投入运行之前,按要求在上,下护壁板右侧明显处张贴乘梯安全警示志。

耳、目1 2 梯级与建筑物距离梯级踏面与建筑物的垂直净高度不应小于2. 3m。

合尺1 3 扶手带与建筑物距离扶手带中心与任何建筑物的距离小于0.5m时，加垂直防碰挡板。

合尺1 4 盘车手轮测试盘车手轮及抱闸释放装置释放功能有效，盘车手轮做上，下行方向箭头标记目测1 5 机器油标盖油标盖松开拿下，并将油标尺换上。

目测1 6 检查扶栏的状况主要检查影响外观质量的间隙,其相邻高度及相邻间隙≤0. 3mm且无损伤。

塞尺1 7 护壁板之间的间隙1.5mm—3. 0mm塞尺1 8 内盖板主要检查影响外观质量的间隙,其相邻高度及相邻间隙≤0. 3mm且无损伤。

塞尺19 外盖板主要检查影响外观质量的间隙,其相邻高度及相邻间隙≤0.3mm且无损伤，外盖板与玻璃的夹条平整无凸起及凹陷。

塞尺2 0 裙板与梳齿板的间隙目标间隙3.0mm—3. 5mm目测2 1 梯级与裙板的间隙目标间隙1. 0mm—2. 5mm，单面间隙不大于3mm.塞尺2 2 梯级与梳齿的间隙梯级表面至梳齿根部≤4. 0mm、运行中梯级能顺利通过梳齿无异常声响。

塞尺2 3 梯级和梯级导向块目标间隙0.1mm—0. 6mm塞尺24 涨紧架弹簧506NCE的弹簧尺寸102-1mm、510PSE的弹簧尺寸114－116mm、513MPE的弹簧尺寸115mm、606NCT的弹簧尺寸98mm合尺2 5 扶手带松度扶梯下行在上端部可拉出扶手带10－15mm，扶手带没有明显发热。

6自动扶梯、自动人行道安装工程质量验收6.1设备进场验收主控项目6.1.1必须提供以下资料：1技术资料1）梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件;2）对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。

2随机文件1）土建布置图；2）产品出厂合格证。

一般项目6.1.2随机文件还应提供以下资料；1装箱单；2安装、使用维护说明书；3动力电路和安全电路的电气原理图。

6.1.3设备零部件应与装箱单内容相符。

6.1.4设备外观不应存在明显的损坏。

6.2 土建交接检验主控项目6.2.1自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。

622在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1.2m。

一般项目6.2.3 土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为：提升高度-15〜+15mm跨度0〜+15mm6.2.4根据产品供应商的要求应提供设备进场所需的通道和搬运空间。

6.2.5在安装之前，土建施工单位应提供明显的水平基准线标识。

6.2.6电源零线和接地线应始终分开。

接地装置的接地电阻值不应大于4Q。

6.3整机安装验收主控项目6.3.1在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。

1无控制电压；2电路接地的故障；3过载；4控制装置在超速和运行方向非操纵逆转下动作；5附加制动器（如果有）动作；6直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长；7驱动装置与转向装置之间的距离（无意性）缩短；8梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构;9无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行;10扶手带入口保护装置动作；11梯级或踏板下陷。

632应测量不同回路导线对地的绝缘电阻。

测量时，电子元件应断开。

自动扶梯验收标准表格6 自动扶梯、自动人行道安装工程质量验收6.1 设备进场验收主控项目6.1.1 必须提供以下资料:1 技术资料1)梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；2)对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。

2 随机文件1)土建布置图；2)产品出厂合格证。

一般项目6.1.2 随机文件还应提供以下资料；1 装箱单；2 安装、使用维护说明书；3 动力电路和安全电路的电气原理图。

6.1.3 设备零部件应与装箱单内容相符。

6.1.4 设备外观不应存在明显的损坏。

6.2 土建交接检验主控项目6.2.1 自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。

6.2.2 在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。

一般项目6.2.3 土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为: 提升高度-15～+15mm；跨度0～+15mm。

6.2.4 根据产品供应商的要求应提供设备进场所需的通道和搬运空间。

6.2.5 在安装之前，土建施工单位应提供明显的水平基准线标识。

6.2.6 电源零线和接地线应始终分开。

接地装置的接地电阻值不应大于4Ω。

6.3 整机安装验收主控项目6.3.1 在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。

1 无控制电压；2 电路接地的故障；3 过载；4 控制装置在超速和运行方向非操纵逆转下动作；5 附加制动器(如果有)动作；6 直接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长；7 驱动装置与转向装置之间的距离(无意性)缩短；8 梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构；9 无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；10 扶手带入口保护装置动作；11 梯级或踏板下陷。

目录1、一般规定 (2)2、金属构架和梯路导轨 (2)3、驱动系统 (4)4、扶手装置和围板 (4)5、梯级、踏板和梳齿板 (6)6、电气系统 (7)7、试运行 (11)8、安装验收 (12)附录：图1 自动扶梯主要尺寸 (15)图2 自动扶梯或自动人行道主要尺寸 (16)图3 梯级主要尺寸 (17)图4 踏板间隙和啮合深度 (18)1、一般规定1.1 主题内容与适用范围本标准规定了自动扶梯安装工程的专业技术规定、检验要求和验收规则。

本标准适用于链条或齿条驱动的普通型、公共交通型整体及组对自动扶梯和自动人行道（扳式或带式）的安装工程。

1.2 引用标准GB 16899—2011 自动扶梯和自动人行道的制造与安装安全规范1.3 自动扶梯或自动人行道至少应设以下安全保护开关和装置：1.3.1 急停开关（上、下）；1.3.2梯级下陷保护开关（上、下）；1.3.3梯级链断链开关（左、右）；1.3.4驱动链断链开关；1.3.5超速保护开关；1.3.6非操作逆转保护开关；1.3.7扶手带断带保护装置（如制造厂提供了断裂强度不小于25KN试验证书则可不设装）1.3.8扶手带入口保护开关（上、下）；1.3.9梳齿板开关（上、下）；梳齿异物保护装置；1.3.10断、错相保护装置；1.3.11裙板保护装置。

2、金属构架和梯路导轨2.1 金属构架2.1.1 金属构架形式、型材、制作工艺，须符合设计要求和“钢结构工程施工及验收规范”（GB 50205-2001）的规定。

2.1.2 金属构架就位调整后，水平段的水平度允许偏差不大于0.1mm。

2.1.3 金属构架两边与安装中心线对称且平行，允许偏差不大于5mm。

2.2 梯路导轨2.2.1 转向壁（1）转向壁安装的位置应符合设计规定，允许偏差为0.5mm，基点至转向壁中心应与主轴中心一致。

（2）转向壁与中心线对称且平行，其间允许偏差为±0.5mm，转向壁工作轨距基线的距离应一致。
