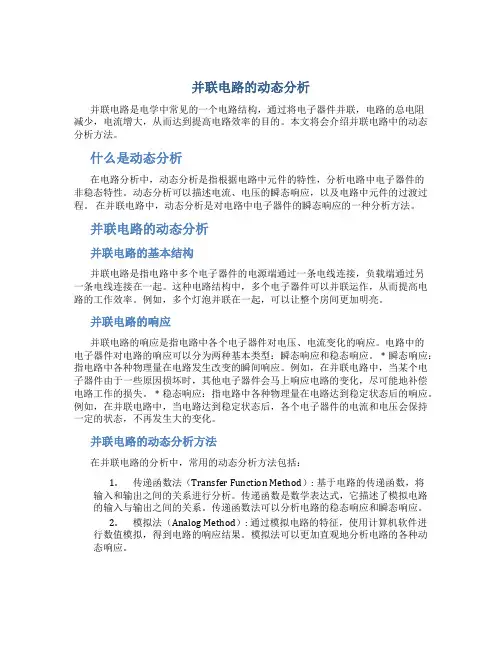

并联电路的动态分析并联电路是电学中常见的一个电路结构，通过将电子器件并联，电路的总电阻减少，电流增大，从而达到提高电路效率的目的。

本文将会介绍并联电路中的动态分析方法。

什么是动态分析在电路分析中，动态分析是指根据电路中元件的特性，分析电路中电子器件的非稳态特性。

动态分析可以描述电流、电压的瞬态响应，以及电路中元件的过渡过程。

在并联电路中，动态分析是对电路中电子器件的瞬态响应的一种分析方法。

并联电路的动态分析并联电路的基本结构并联电路是指电路中多个电子器件的电源端通过一条电线连接，负载端通过另一条电线连接在一起。

这种电路结构中，多个电子器件可以并联运作，从而提高电路的工作效率。

例如，多个灯泡并联在一起，可以让整个房间更加明亮。

并联电路的响应并联电路的响应是指电路中各个电子器件对电压、电流变化的响应。

电路中的电子器件对电路的响应可以分为两种基本类型：瞬态响应和稳态响应。

* 瞬态响应：指电路中各种物理量在电路发生改变的瞬间响应。

例如，在并联电路中，当某个电子器件由于一些原因损坏时，其他电子器件会马上响应电路的变化，尽可能地补偿电路工作的损失。

* 稳态响应：指电路中各种物理量在电路达到稳定状态后的响应。

例如，在并联电路中，当电路达到稳定状态后，各个电子器件的电流和电压会保持一定的状态，不再发生大的变化。

并联电路的动态分析方法在并联电路的分析中，常用的动态分析方法包括：1.传递函数法（Transfer Function Method）: 基于电路的传递函数，将输入和输出之间的关系进行分析。

传递函数是数学表达式，它描述了模拟电路的输入与输出之间的关系。

传递函数法可以分析电路的稳态响应和瞬态响应。

2.模拟法（Analog Method）: 通过模拟电路的特征，使用计算机软件进行数值模拟，得到电路的响应结果。

模拟法可以更加直观地分析电路的各种动态响应。

3.数值计算法（Numerical Calculation Method）: 通过对电路中各种物理量的数值计算，得到并联电路的各种动态响应。

1 / 13·····谢阅。

初中物理电路故障与动态电路分析初中物理电路故障分析１、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)Ｂ 电压表串联的用电器发生断路（两灯都不亮，电流表无示数）C 电压表故障或与电压表连线发生断路（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮,电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱,不足以使电流表指针发生偏转,也不足以使灯泡发光。

如果题目中出现“约”、“几乎"的字眼时，我们就锁定这种情况。

...文档交流 仅供参考...B 电路中旁边用电器发生短路（一灯亮一灯不亮,电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或Ｌ２上。

...文档交流仅供参考...1。

若两灯泡都不亮,则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路.此两种情况电流表均无示数。

...文档交流仅供参考...２。

若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路,如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数,则一定是和电压表并联的灯泡发生了短路.此两种情况电流表均有示数...文档交流仅供参考...3、用电压表电流表排查电路故障Ａ、用电压表判断电路故障，重要结论:电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障.若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常....文档交流仅供参考...电源电压为6V，用电压表测得：Uａb=0；Ｕｅd=6v;Ucｄ=0;Uａc=6v,灯泡不亮,哪里出现故障?...文档交流仅供参考...解题思路: 先找有示数的,Ｕeｄ＝6ｖ说明从e点到电源正极线路完好,从d点到电源负极线路完好；Ｕac=６ｖ说明从a点到电源正极线路完好,从c点到电源负极线路完好，这样将故障锁定在ac 之间了，由Uab=0,说明bc之间出现故障,故电阻出现断路。
