第三章1检测仪表与传感器压力

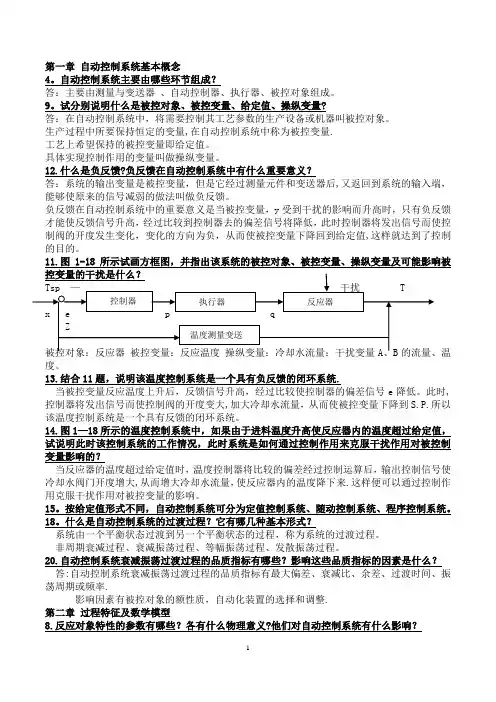

第一章自动控制系统基本概念4。

自动控制系统主要由哪些环节组成？答：主要由测量与变送器、自动控制器、执行器、被控对象组成。

9。

试分别说明什么是被控对象、被控变量、给定值、操纵变量?答：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫被控对象。

生产过程中所要保持恒定的变量,在自动控制系统中称为被控变量.工艺上希望保持的被控变量即给定值。

具体实现控制作用的变量叫做操纵变量。

12.什么是负反馈?负反馈在自动控制系统中有什么重要意义？答：系统的输出变量是被控变量，但是它经过测量元件和变送器后,又返回到系统的输入端，能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量，y受到干扰的影响而升高时，只有负反馈才能使反馈信号升高，经过比较到控制器去的偏差信号将降低，此时控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被控变量下降回到给定值,这样就达到了控制的目的。

11.图1-18所示试画方框图，并指出该系统的被控对象、被控变量、操纵变量及可能影响被度。

13.结合11题，说明该温度控制系统是一个具有负反馈的闭环系统.当被控变量反应温度上升后，反馈信号升高，经过比较使控制器的偏差信号e降低。

此时,控制器将发出信号而使控制阀的开度变大,加大冷却水流量，从而使被控变量下降到S.P.所以该温度控制系统是一个具有反馈的闭环系统。

14.图1—18所示的温度控制系统中，如果由于进料温度升高使反应器内的温度超过给定值，试说明此时该控制系统的工作情况，此时系统是如何通过控制作用来克服干扰作用对被控制变量影响的？当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大,从而增大冷却水流量，使反应器内的温度降下来.这样便可以通过控制作用克服干扰作用对被控变量的影响。

15。

按给定值形式不同，自动控制系统可分为定值控制系统、随动控制系统、程序控制系统。

mm m dyn/cm2 lb/in2
常见压力传感器外形
工业压力变送器 数字压力变送器 通用压力变送器 隔离压力变送器 高温压力变送器 隔离压差变送器 隔离液位变送器 微压变送器 电容压力变送器 隔膜压力变送器 绝压变送器 双膜压差变送器
微型探针压力计 暖风空调压力计 湿式压力变送器 本安压力变送器
§3.1 概 述 一、测量过程与测量误差
1.测量过程：不论检测方法和仪表结构多么不同， 测量的实质都是将被测参数与其所对应的测量 单位进行比较的过程，而测量仪表是实现这种 比较的工具。尽管测量原理各式各样，但都是 将被测参数经过一次或多次能量的转换，最终 获得一种便于显示和传递的信号形式的过程。 例如：采用热电偶进行温度的测量 （温度－> 电流信号－>毫伏测量表指针偏转－>与温度标 尺进行比较）
示值之比，即：Y= Δ/ X0=(X-X0)/X0
二、检测仪表的性能指标
1. 准确度与允许误差
• 准确度（精度）：反映测量值与其真值的接近程度；
• 仪表的精度不仅与绝对误差（通常指各测量点绝对误 差中的最大值）有关，而且与仪表的测量范围有关， 因此，工业中不是用绝对误差来表示精度，而是用相 对百分误差δ或者允许误差δ允来表示， δ允越大，精度 越低，反之，精度越高。
OEM血压计
OEM压力芯片
压力计的分类与工作原理
工业压力计通常按敏感元件的类型及转换原 理的不同进行分类： • 液柱式压力计 • 活塞式压力计 • 弹性式压力计 • 电气式压力计
1. 液柱式压力计
测量原理： 根据流体静力学原理，将被测压力转换为液柱高度的 测量。 即：P=ρgh 所以 ： h=P / ρg
该类传感器利用电阻应变原理构成。（金属、半导体应变片两类） （1）当应变片产生压缩应变时，其阻值减小； （2）当应变片产生拉伸应变时，其阻值增加。 应变片式压力计将应变片阻值的变化，通过桥式电路转换 成相应的毫伏级电势输出，并用毫伏计或其他仪表显示出 被测压力的大小。

阿基米德的启示
两千多年以前，希腊学者阿基米德为了 鉴定金王冠是否是纯金的，要测量王冠的体 积，冥思苦想了很久都没有结果。一天，他 跨进盛满水的浴缸洗澡时，看见浴缸里的水 向外溢，他忽然想到：
物体浸在液体中的体积，不就是物体排 开液体的体积吗？
课堂教学展示 进 行 新 课
知识点一 探究浮力的大小
演示
课堂教学展示 随 堂 演 练
1.把两个物重相同的实心铁球和铝球，浸没
在水中，它们受到的浮力（ B ）。
A．相等
B．铝球的比铁球大
C．铝球的比铁球小 D．浮力都等于重力
2.如图所示，体积相同，密度不同的铅球、铁球、铝
球浸没在水中不同深度的地方，则（ C ）
A.铝球受到的浮力最大，因为 它浸入液体的深度最大
水面相比（不计塑料袋和细线的重量）（ A ）。
A.比烧杯中的水面高 B.比烧杯中的水面低 C.与烧杯中的水面相平
F浮=9－6=3N F浮<G，水袋漂浮
D.无法判断高低
课后反馈总结 布 置 作 业
1.从课后习题中选取； 2.完成练习册本课时的习题。
课后反馈总结 想 想 做 做
通过图示的操作，体验“物体排开液体的体积越大， 它所受的浮力就越大”这个结论。（见教材P53）
②压力差法：F浮= F向上－F向下 压力差是浮力产生的原因，浮力的实质 是液体对物体各个表面压力的合力。
③称重法：F浮= G－F拉 用测力计测出物体的重力G，读出物体浸入在 液体中时测力计的示数F拉，二者的差值即物体 受到的浮力。
例题1
某同学在实验室里将体积为1.0×10-3m3的实心正方体木 块放入水中，如图所示，静止时，其下表面距水面0.06m。请 根据此现象和所学的力学知识，计算出两个与该木块有关的物 理量。(不要求写计算过程，g取10N/kg) （1）________； （2）______

《化工仪表及自动化》课程教学大纲一、课程基本信息1．课程编号：2．课程名称：化工仪表及自动化3．英文名称：Chemical Engineering Instruments and Automation4. 课程简介：本课程是化学工程与工艺专业本科生开设的一门专业必修课程。

化工仪表及自动化是一门综合性的技术学科，它应用自动控制学科、仪表仪器学科及计算机学科的理论与技术服务于化学工程学科。

化工安全生产技术课程的主要内容有自动控制系统的基本概念，过程特性及其数学模型，检测仪表及传感器，自动控制仪表，执行器，简单控制系统，复杂控制系统，新型控制系统计算机控制系统及典型化工单元的控制方案等。

二、课程说明1．教学目的和要求：通过本课程基本原理的学习，使学生通过本课程学习后，应使学生了解化工自动化的基本知识，理解自动控制系统的组成、基本原理及各环节的作用，能根据工艺的要求，与自控设计人员共同讨论和提出合理的自动控制方案等。

2．与相关课程衔接：该课程是分析化学、化工原理之后的一门必修课程。

3．学时：总学时32、周学时24．开课学期：第7学期5．教学方法：多媒体讲授，并与学生互动教学。

6．考核方式：考查；成绩组成：平时成绩40%和考试成绩60%7．教材：厉玉鸣主编，化工仪表及自动化（第五版），化学工业出版社，2011年.8．教学参考资料：1）厉玉鸣主编.化工仪表及自动化（第四版）.北京：化学工业出版社，2006.2）杨丽明，张光新.化工仪表及自动化.北京：化学工业出版社，2004.3）俞金寿.过程自动化及仪表.第二版.北京：化学工业出版社.三、课程内容与教学要求绪论：教学目标：了解和掌握化工自动化的定义，实现化工自动化的目的，了解和掌握化工自动化的发展历程及和其他学科的联系。

教学重点：化工自动化的定义，实现化工自动化的目的。

教学难点：实现化工自动化的目的。

授课时数：2学时第一章自动控制系统基本概念教学目标：理解化工自动化的主要内容，自动控制系统的基本组成及表示形式，掌握自动控制系统的过渡过程和品质指标。
