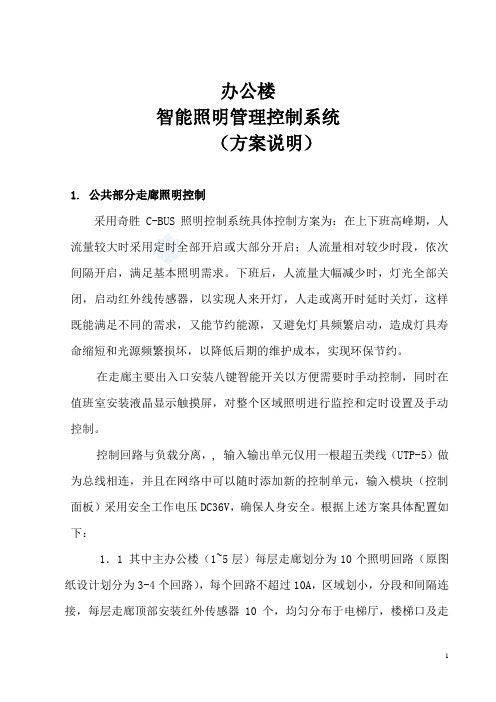

办公楼智能照明管理控制系统（方案说明）1.公共部分走廊照明控制采用奇胜C-BUS照明控制系统具体控制方案为：在上下班高峰期，人流量较大时采用定时全部开启或大部分开启；人流量相对较少时段，依次间隔开启，满足基本照明需求。
下班后，人流量大幅减少时，灯光全部关闭，启动红外线传感器，以实现人来开灯，人走或离开时延时关灯，这样既能满足不同的需求，又能节约能源，又避免灯具频繁启动，造成灯具寿命缩短和光源频繁损坏，以降低后期的维护成本，实现环保节约。
在走廊主要出入口安装八键智能开关以方便需要时手动控制，同时在值班室安装液晶显示触摸屏，对整个区域照明进行监控和定时设置及手动控制。
控制回路与负载分离，, 输入输出单元仅用一根超五类线（UTP-5）做为总线相连，并且在网络中可以随时添加新的控制单元，输入模块（控制面板）采用安全工作电压DC36V，确保人身安全。
根据上述方案具体配置如下：1．1 其中主办公楼（1~5层）每层走廊划分为10个照明回路（原图纸设计划分为3-4个回路），每个回路不超过10A，区域划小，分段和间隔连接，每层走廊顶部安装红外传感器10个，均匀分布于电梯厅，楼梯口及走廊，每层安装8键开关2个配置如下：序号设备名称型号品牌单位数量1 十二路继电器L5512RVFP CLIPSAL 个 52 八键开关E5058NL CLIPSAL 个103 液晶显示触摸屏SC5000CT CLIPSAL 个 14 室内型红外传感器E4751L CLIPSAL 个505 PC接口5500PC CLIPSAL 个 16 以太网接口5500CN CLIPSAL 个 17 系统电源5500PS CLIPSAL 个 48 C-GATE软件10点5000CG10 CLIPSAL 个 11．2 1-4#办公楼及常委楼每层走廊划分为8-10个照明回路（原图纸设计划分为3-4个回路），每个回路不超过10A，每层走廊顶部安装红外传感器12个，均匀分布于电梯厅，楼梯口及走廊，每层设置8键开关2个。
一、C－Bus系统由澳大利亚奇胜公司开发，该公司是施耐德的子公司。
C－Bus是一种以非屏蔽双绞线作为总线载体，广泛应用于建筑物内照明、空调、火灾探测、出入口、安防等系统的综合控制与综合能量管理的智能化控制系统。
C－Bus是一个十分灵活的柔性控制系统，这是因为所有的输入和输出元件自带微处理器且通过总线互联，外部事件信息来自输入元件，通过总线到达相应的输出元件并按预先编好的程序控制所连接的负载。
每一个元件都可以按照需求进行编程以适应任何使用场合，其灵活的编程可在不改变任何硬件连线的情况下非常方便地调整控制程序。
C－Bus控制系统的核心是主控制器和总线连接器，主控制器存贮控制程序、实现模块间总线通信及与编程计算机间的通信，通过控制总线采集各输入单元信息、根据预先编制的程序控制所有输出模块；其RS－232标准接口用于与编程计算机的连接，在计算机上通过专用软件进行编程、监控，当完成编程并下载至主控制器后，计算机仅作为监视，即C－Bus的运行完全不需要计算机的干预。
二、C－Bus控制系统以人居环境为主要服务对象，提供了多种接收外部指令的途径，如控制按键、光传感器、被动型红外探测器、定时单元等。
实际上C－Bus就是一个典型的基于计算机总线控制技术面向智能建筑需求的系统化控制产品，模块的任意搭配使得系统设计十分灵活便利。
家居用C－Bus产品的控制按键有一键、二键、四键三种产品，安装方式与常用暗装灯开关相同，可以对每一个键进行编程控制一路或多路负载，对于重要场所可采用多按键实现灯光场景控制，以适应不同工作对灯光系统的不同要求。
三、编程简单的系统能实现十分复杂的功能，这是计算机技术和工业控制总线技术的成就。
硬件的实现是直接的，安装技术也没有过高的要求，然而，必要的编程工作却十分重要，它直接影响到能否很好地发挥系统的优势。
C－Bus系统自带一套控制编程软件和一套监控编程软件，通过编程实践，总体感觉还是比较方便的，但要很好地掌握它还需要认真揣摩系统的一些技术细节，如对一个按键的编程，就需涉及到按钮按下和释放的多种定义：按下瞬间（上升沿）、释放瞬间（下降沿）、短时按下（窄脉冲）、长时间按下（宽脉冲）、两次按下时间间隔等，还有组地址的定义等；当然，对一位熟悉该系统的编程者来说，那是十分简单的事情。
伴随科技发展旳日新月异, 舒适便利、智能化作为别墅建筑旳建设理念,越来越深入人心, 也成为众多买家高度关注旳卖点之一。
奇胜家居智能化系统是通过对C-Bus智能控制系统、安防控制系统、无线网络技术等旳结合, 在家居中实现如下控制功能:1. 灯光控制2. 家电控制（电动窗帘、空调、AV设备等）3. 综合安防并可以将上述控制集成起来, 通过如下某些操作设备进行控制, 如:1. C-Bus控制面板2. 有线触摸屏3. 无线触摸屏4.5. 网络我们先来简朴简介一下多种控制所能实现旳功能：1、灯光控制：运用C-Bus智能控制系统, 不仅能和一般照明控制同样对灯光进行开关、调光, 并且还能实现定期、总开关、场景预设以及遥控等功能。
运用红外线传感器和亮度传感器能控制灯光自动开关、调整亮度。
2、家电控制：将家中旳电动窗帘、空调和家庭影视等家电设备旳控制都集成起来, 统一通过墙面上旳C-Bus控制面板控制, 不再在墙上安装五花八门、各式各样旳面板。
或是通过无线触摸屏、、网络在家里家外遥控, 摈弃一切遥控器。
并且无线触摸屏比遥控器更直观, 操作更简便, 充足做到了实用、易用、人性化。
3、综合安防：当有人非法闯入住宅或发生火灾、煤气泄漏等紧急状况、家人按动紧急报警按键时, 家居智能化系统将发出声光报警, 并可根据报警类别, 自动向户主旳或小区监控中心、119、110等报警, 持续拨号, 直至确认该信息被收到, 同步报警会用语音提醒功能告知报警所在区域及类别。
4、摄像监视：在小朋友房或家中重要通道设置摄像探头, 起到保护小朋友安全和防盗等作用。
5、逻辑功能：奇胜家居智能化系统同步具有逻辑判断旳能力, 从而实现家居电器旳智能化控制, 如系统根据土壤湿度探针和风速计旳反馈, 控制花园旳浇灌装置在土壤变干燥, 而风速低于设定值时启动, 给草坪浇灌。
在处理安防报警时, 系统根据各个防区在时间和空间位置上之间旳关系, 自动进行逻辑判断, 以删除误报警。
一、C－Bus系统由澳大利亚奇胜公司开发，该公司是施耐德的子公司。
C－Bus是一种以非屏蔽双绞线作为总线载体，广泛应用于建筑物内照明、空调、火灾探测、出入口、安防等系统的综合控制与综合能量管理的智能化控制系统。
C－Bus是一个十分灵活的柔性控制系统，这是因为所有的输入和输出元件自带微处理器且通过总线互联，外部事件信息来自输入元件，通过总线到达相应的输出元件并按预先编好的程序控制所连接的负载。
每一个元件都可以按照需求进行编程以适应任何使用场合，其灵活的编程可在不改变任何硬件连线的情况下非常方便地调整控制程序。
C－Bus控制系统的核心是主控制器和总线连接器，主控制器存贮控制程序、实现模块间总线通信及与编程计算机间的通信，通过控制总线采集各输入单元信息、根据预先编制的程序控制所有输出模块；其RS－232标准接口用于与编程计算机的连接，在计算机上通过专用软件进行编程、监控，当完成编程并下载至主控制器后，计算机仅作为监视，即C－Bus的运行完全不需要计算机的干预。
二、C－Bus控制系统以人居环境为主要服务对象，提供了多种接收外部指令的途径，如控制按键、光传感器、被动型红外探测器、定时单元等。
实际上C－Bus就是一个典型的基于计算机总线控制技术面向智能建筑需求的系统化控制产品，模块的任意搭配使得系统设计十分灵活便利。
家居用C－Bus产品的控制按键有一键、二键、四键三种产品，安装方式与常用暗装灯开关相同，可以对每一个键进行编程控制一路或多路负载，对于重要场所可采用多按键实现灯光场景控制，以适应不同工作对灯光系统的不同要求。
三、编程简单的系统能实现十分复杂的功能，这是计算机技术和工业控制总线技术的成就。
硬件的实现是直接的，安装技术也没有过高的要求，然而，必要的编程工作却十分重要，它直接影响到能否很好地发挥系统的优势。
C－Bus系统自带一套控制编程软件和一套监控编程软件，通过编程实践，总体感觉还是比较方便的，但要很好地掌握它还需要认真揣摩系统的一些技术细节，如对一个按键的编程，就需涉及到按钮按下和释放的多种定义：按下瞬间（上升沿）、释放瞬间（下降沿）、短时按下（窄脉冲）、长时间按下（宽脉冲）、两次按下时间间隔等，还有组地址的定义等；当然，对一位熟悉该系统的编程者来说，那是十分简单的事情。
*******办公大楼施耐德C-Bus智能照明控制系统技术方案一、系统概述二十一世纪的办公大楼建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。
传统的照明控制一般采用开关手动控制，对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。
随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。
***************是按照二十一世纪集商务、办公、餐饮等功能为一体的现代化智能型建筑。
其整体环境照明的规划立足高起点、高标准、艺术化的特点。
本项目设计采用施耐德公司的C-BUS智能化照明控制系统，对***************的不同区域、不同使用功能的照明营造有层次、变化的灯光环境；减少人力工作疏忽，节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。
二、设计依据●建筑设计院提供的电气设计图●《民用电气设计规范》 JGJ/T16－92●《建筑电气安装工程质量检验评定标准》 GYJ1253－88●《民用建筑照明标准规范》 GBJ133－90●《智能建筑评估标准》 DG/TJ08－602－2001 J10105－2001三、设计原则及需求分析3.1 设计原则3.1.1可行性和适应性保证技术上的可行性和系统的可适应性3.1.2实用性和经济性贯彻全面应用，坚持实用、经济的原则3.1.3先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
3.1.4开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。
必须追求系统的开放性和标准性。
3.1.5可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
