一、建筑面积的计算规则：按建筑物外墙结构外围水平投影面积之和计算，2.2m及以上计算全面积，2.2m以下计算1/2面积。
S=（3.6*3+0.12*2）*（4.2+0.12*2）*5=49.02m2 （5层）二、建筑物内设有局部楼层规则：建筑物内设有局部楼层，局部楼层的二层及以上楼层，有围护结构的按围护结构外围水平面积计算，无围护结构的按其结构底板水平面积计算，2.2m为界。
2、内设局部楼层例题S=(18+6+0.24)*(15+0.24）+（6+0.24）*（15+0.24）3、例3S=(48+4+2=0.24)*(6+12+0.24)+(3*4+0.24)*(6+0.24)*2 三、形成建筑空间的坡屋顶：按外墙结构外围水平投影面积计算。
结构净高在1.2m以下的不计，在1.2及以上至2.1的计一半面积，在2.1及以上计全面积。
边跨：S=（12+0.35）*（60+0.175*2）*2中跨：S=18*(60+0.175*2)2、坡屋顶实例2，此宿舍为六层，除通道相当于二层高度外，其他按多层建筑的建筑面积算S=（68.8+0.24）*（12+0.24）*6-（4-0.24）*（12+0.24）四、场馆看台下的建筑空间：①结构净高在1.2m以下的不计，在1.2及以上至2.1的计一半面积，在2.1及以上计全面积。
②室内单独设置的悬挑看台，按其结构底板水平投影面积计算③有顶盖无围护设施的看台，按顶盖水平投影面积计算五、地下室、半地下室的的计算规则：按其结构外围水平面积计算，结构层高在2.2m以下计一半面积，2.2m及以上计全面积2、例题2S=10.6*14+(1.9*5.6)六、出入口外墙外侧有顶盖的坡道部位规则：按其外墙外围水平面积的1/2计七、建筑物的架空层及吊脚架空层、深基础架空层规则：按其结构顶板水平投影面积计算，2.2m为界S=（18+0.4)*(8+0.4)八、建筑物间的架空走廊规则:有顶盖有围护计全面积，有围护设施的按其结构底板计算一半面积1、有顶盖有围护S=5*2.72、有围护设施无顶盖九、有围护设施的室外走廊（挑廊)计算规则：①按其结构底板水平面积的1/2计算②有围护结构或（柱）的檐廊，按结构或（柱）外围水平面积的1/2计算十、门斗规则：按外墙外围水平投影面积计算，2.2m为界S=2.5*3十一、门廊规则：①按底板水平投影面积的1/2计算②有柱雨篷，按雨篷结构底板水平投影面积的1/2计算③无柱雨篷：雨篷的结构外边线至外墙结构外边线宽在2.1m及以上的按雨篷结构板水平投影面积的1/2计算十二、有围护结构的舞台灯光控制室按结构外围水平面积计算，2.2m为界S=长方形面积-左上角三角形面积-右下角三角形面积=【（2+3）*（3+4）-2*3/2-（2+3-2.6）*（3+4-2）/2】十二、建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等规则：结构层高在2.2m及以上算全面积，2.2m以下计一半面积十三、附属在建筑物外墙的落地橱窗规则：按外墙外围结构水平投影面积计算，2.2m为界。

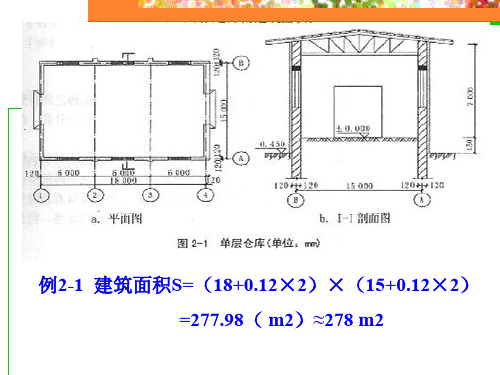

1、已知某单层房屋平面和剖面图（见图1），计算该房屋建筑面积。
单层房屋平面及剖面示意图
2、已知某单层房屋平面和剖面图（见图2），计算该房屋建筑面积。
单层房屋平面及剖面示意图
3、如图所示，计算某地下室的建筑面积。
解：地下室、半地下室（车间、仓库、商店、车站、车库等），包括相应的有永久性顶盖的出入口，应按其上口外墙（不包括采光井、防潮层及其保护墙）外边线外围水平面积计算。
4、计算突出屋面有维护结构的电梯间、楼梯间的建筑面积。
5、分别计算三种封闭阳台的建筑面积。
挑阳台凹阳台半挑半凹阳台
6、计算各跨的建筑面积。
高低连跨单层建筑物平面和里面示意图
7、某高低连跨单层厂房剖面图如图所示，该厂房总长为60350mm，柱断面尺寸240mm ×240mm，纵墙厚350mm，横墙厚175mm，试计算该厂房的建筑面积。
建筑面积计算例题【1】地下室及出入口尺寸如图所示，计算建筑面积*【2】图为舞台灯光控制室，计算建筑面积舞台灯光控制室S=3.14×22×1/2=6.28m211500例题1：计算如图所示建筑物的建筑面积底层平面示意（6.90＋0.24）（4.50＋4.50）64.26m2（11.50＋0.24）（6.6＋0.24）80.30m2扣：1.50（2.4+2.1）－6.75m2二、三层平面示意（11.50＋0.24）（6.6＋0.24）80.30m2（6.90＋0.24）（4.50＋4.50）64.26m2四层平面示意（6.90＋0.24）×4.5032.13m2（6.60＋0.24）（8.00＋0.24）56.36m2S=(27-0.24)×3×2+(15-0.24-6)×(1+0.1)×2=179.83M21、某单层工业厂房，其外墙勒脚以上结构外围水平投影面积为1350㎡。
厂房内分隔出部分楼层，其首层为办公室，外墙结构外围水平面积为80㎡，层高2.8m；2层为休息室，层高2.6m；3层为仓库，层高2.1m。
则按《建筑工程建筑面积计算规范》（GB/50353-2005），该厂房的建筑面积为（ ）㎡。
S=1350+80+40=1470m2答案：AA、1470B、1510C、1550D、15902、根据《建筑工程建筑面积计算规范》（GB/50353-2005），按建筑物自然层计算建筑面积的有 （）。
A、穿过建筑物的通道 B/电梯井 C、建筑物的门厅D、建筑物内变形缝E、通风排气竖井答案：BDE3、根据《建筑工程建筑面积计算规范》（GB/50353-2005），以幕墙作为围护构件的建筑物，其建筑面积计算应按（ ）。
A、建筑物外墙外围水平面积B、幕墙内侧围护面积C、幕墙中心线围护面积D、幕墙外边线围护面积答案：D4、根据《建筑工程建筑面积计算规范》（GB/50353-2005），在下列项目中，不计算建筑面积的有 （ ）。
教学案例及习题建筑面积案例1.计算图示某单层房屋的建筑面积。
2.如图所示，求其建筑面积。
3.求图所示单层工业厂房高跨部分及低跨部分的建筑面积。
4.如图所示，计算高低联跨的单层建筑物的建筑面积。
5.某6层砖混结构住宅楼，2～6层建筑平面图均相同，如图所示。
阳台为不封闭阳台，首层无阳台，其他均与二层相同。
计算其建筑面积。
6.求图所示建筑物的建筑面积。
7.求图示深基础做地下架空层的建筑面积。
8．求图示建筑物的建筑面积。
土石方工程1.根据下图，计算人工平整场地工程量。
2.某地槽开挖如下图所示，不放坡，不设工作面，三类土。
试计算其工程量。
3.某工程基础如图所示，现场土质为一般土，室外设计地坪标高为-0.3m，不考虑排水沟和排水井，要求按图计算：1）人工挖地槽工程量。
2）若图中垫层上皮标高改为 1.7m，试计算人工挖地槽工程量（含清单和定额）。
3)计算槽底钎探工程量。
4）计算挖地槽回填土工程，已知混凝土基础工程量为23.61m³，砖基础工程量为17.67m³。
5）已知地面面层厚20mm，垫层厚60mm，计算室内回填土工程量；6）计算余土外运工程量。
4.某独立基础如下图所示，现场土质为一般土，室外设计地坪标高为-0.3m，垫层上皮标高为-1.8m，试计算人工挖土方工程量并计价。
5.某建筑物的基础如下图所示，三类土，计算（1）人工挖地槽工程量（2）砖基础工程量。
6.计算下图挖地槽工程量（土质为一般土）桩基础工程1.某工程用打桩机，打如图4-1所示钢筋混凝土预制方桩，共50根，求其工程量。
2.某工程有30根钢筋混凝土柱，根据上部荷载计算，每根柱下有4根350mm×350 mm方桩，桩长30 m(用2根长15 m方桩用焊接方法接桩)，桩顶距自然地坪5 m，采用柴油打桩机打桩，计算桩基础工程量。
砌筑工程1.计算下图所示垫层和砖基础工程量。
2.求图所示的墙体工程量。
3.求图所示的墙体工程量4.某单层建筑物平面如图所示，层高3.6m，净高3.48m，计算高度3.48m，门窗及内外墙体、埋件体积分别见表1、表2。
《建筑面积计算》例题精选
【例1】
例：计算下图单层建筑的建筑面积
【例2】
例：计算下图的建筑面积（墙厚均为240mm 。
）
| 制面
成都市工业职业技术学校土木系
刘嘉
解
建筑面积: S = 45.24 X 15.24二
689.46
（
楼隔层建筑面积:(4.0+0.24 )X( 3.30+0.24 ) =15.01( m2)
全部建筑面积：69.30+15.01=78.91 (tf)
【例3】
例：建筑物如图所示试计算：
(1 )当H = 3.0m时，建筑物的建筑面积。
A-A
当H=3.0m 时S =(3.6 X6+7.2+0.24) X(5.4 X2+2.4+0.24) X5=1951.49 (怦)分析：多层建筑物，当层高在 2.20m及其以上者，应计算全面积
S = (3.6 X6+7.2+0.24 : X( 5.4 X2+2.4+0.24 ) X4 当H=2.0m 时
+ 1/2 (3.6 X6+7.2+0.24 )X(5.4 X 2+0.24)=1756.39 (m2)分析：多层建筑物，当层高不足 2.20m时，应计算一半面积
【例4】
例：计算下图地下室建筑面积，层高2.4m，出入口处有永
解
S =地下室建筑面积+出入口建筑面积
地下室建筑面积:
=(12.30+0.24 )X( 10.00+0.24 )= 128.41( m2)
出入口建筑面积:
=(2.1+0.24) X 0.68 + 6.00 X 2.00 = 13.59( m )
【例5】
例：某建筑物座落在坡地上，设计为深基础，并加以利用，计算其建筑面积，如图所示。
S = ( 6.00 + 0.40 ) X( 5.50 + 0.40 )
=37.76( m)
【例6】
(27-0.24) X 2 X 3+(15-0.246) X 1 X 2
= 160.56+17.56 = 178.08 (mJ
架空走廊建筑面积为：6 X 1.5=9.0 （m ）
例：计算下图所示回廊的建筑面积。
t ltKWO
J-l
0000
j oca
X7~
例：如图所示，计算有顶盖和围护结构架空走廊的建筑面积。
【例
7】
【例8】
例:计算下图立体车库的建筑面积（墙厚 240 mm ）
解
底层建筑面积=14 X( 2.57 X 3+0.24 ) =111.3( m 2)
结构层建筑面积 二(2.57 X 3+0.24 ) X 5.0 X 2X 4=318.0 (m)
总建筑面积=111.3+318=429.30 (m)
【例9】
例：计算下图剧院的建筑面积。
,
son
L 1000
5090 L
立休牟庫立面图
iN-
一
- 8MM
II
11 II
I I f T
I 立体车库平而图
1解
剧院建筑面积=(100+0.24 ) X( 50+0.24 )
=5036.06( m2)
舞台灯光控制室建筑面积
=1/2 X 3.14 x 1.242X 4=9.66 (m)
总建筑面积=5036.06+9.66=5045.72 (m) 10】
例：计算下图所示建筑物门斗的建筑面积。
a.
4»解门斗建筑面积：S=3.5 X 2.5=8.75 (m)
【例11】
例：如图所示，计算突出屋面有围护结构的电梯间、楼梯间
（层高在2.2m及以上）的建筑面积。
■ 1
楼梯间（电梯间）建筑面积为:
S=(4.20+0.24) X (3.60+0.12)=16.52 m2
【例12】
例：下图建筑物为电梯公寓，士0.00以上有12层，地下室两层，电梯
井尺寸如下（含壁厚）计算下图电梯井的建筑面积
34JK1
电梯井的建筑面积：S=3.40 X 2.80 X 14=133.28（m ）
（自然层为14层，地上12层，地下2层）
【例13】
例：计算下图建筑物入口处无柱雨棚的建筑面积。
TT o
23W
雨篷建筑面积：S = 1/2 X 2.30 X 4 X = 4.60 (
(该雨篷挑出外墙2.30m > 2.10m，应计算面积) 【例14】
例：下图为四层建筑物，室外楼梯有永久性顶盖，
计算室外楼梯的建筑面积。
【例14】
【例15】
挑阳台=1/2（3.3 X 1）=1.65（仃） 凹阳台=1/2（2.7 X 1.2）=1.62（仃） 半凸半凹阳台=1/2（2.52 X 1.2+3 X
例：计算下图所示建筑物各种阳台的建筑面积
冋
阳台的建筑面积(凹阳台面积+挑阳台面积)
S=1/2 X (3 3-0 24) X 1 5 + 1/2(3 6+0 24) X 1 2=
例：计算下图所示建筑物各种阳台的建筑面积。
■
吧00
___________ feb
凹阳台
240
§
T --------
阳台总建筑面积: S=1.65+1.62+3.01 =6.28 （仃）
36C J O
【例16】
2700
240
C3
g 挑阳什
2520
24C
240.
30D0
半凸半【列阳台
宀严2松
--- <
【例17】
例：计算下图所示自行车车棚的建筑面积。
I 1
EOO I 6000 I 6000
| I
【例19】
例：计算下图所示有维护性幕墙建筑物的建筑面积。
【例21】
S=15.24 X 14.64=223.11( m2) 建筑面积：（按幕墙外边线尺寸计
【例
20】
解建筑面积：S= (3+0.2 X 2) + (3.6+0.2 X 2) =13.6 (m)
例：下图所示为2层有变形缝的建筑物，计算其建筑面积。
I IbQOO
匚
密讹呦屮卜渥恥誹
10700
建筑面积：S = (3.6 X 15) + (6.4 X 10.7) + (6.4 X 4) X 2
=296.16( m2) 注：建筑物外变形缝不计算面积。
