GB50300-2013线缆敷设检验批质量验收记录表 2
- 格式:docx
- 大小:12.87 KB
- 文档页数:2
1 总则1.0.1 为了加强建筑工程质量管理,统一建筑工程施工质量的验收,保证工程质量,制定本标准。
1.0.2 本标准适用于建筑工程施工质量的验收,并作为建筑工程各专业验收规范编制的统一准则。
1.0.3 建筑工程施工质量验收,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 建筑工程通过对各类房屋建筑物和附属构筑物设施的建造和与其配套线路、管道、设备等的安装所形成的工程实体。
2.0.2 检验对被检验项目的特征、性能进行量测、检查、试验等,并将结果与标准规定的要求进行比较,以确定项目每项性能是否合格的活动。
2.0.3 进场验收对进入施工现场的建筑材料、构配件、设备及器具,按相关标准的要求进行检验,并对其质量、规格及型号等是否符合要求做出确认的活动。
2.0.4 见证检测施工单位在工程监理单位或建设单位的见证下,按照有关规定从施工现场随机取样试样,并送至具备相应资质的检测机构进行检测的活动。
2.0.5 复验建筑材料、设备等进入施工现场后,在外观质量检查和质量证明文件核查符合要求的基础上,按照有关规定从施工现场抽取试样送至试验室进行检验的活动。
2.0.6 检验批按相同的生产条件或按规定的方式汇总起来供抽样检验用的,由一定数量样本组成的检验体。
2.0.7 验收建筑工程质量在施工单位自行检查合格的基础上,由工程质量验收责任方组织,工程建设相关单位参加,对检验批、分项、分部、单位工程及其隐蔽工程的质量进行抽样检验,对技术文件进行审核,并根据设计文件和相关标准以书面形式对工程质量是否达到合格作出确认。
2.0.8 主控项目建筑工程中的对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。
2.0.9 一般项目除主控项目以外的检验项目。
2.0.10 抽样方案根据检验项目的特性所确定的抽样数量和方法。
2.0.11 计数检验通过确定抽样样本中不合格的个体数量,对样本总体质量做出判定的检验方法。
2.0.12 计量检验以抽样样本的监测数据计算总体均值、特征值或推定值,并以此判断或评估总体质量的检验方法。

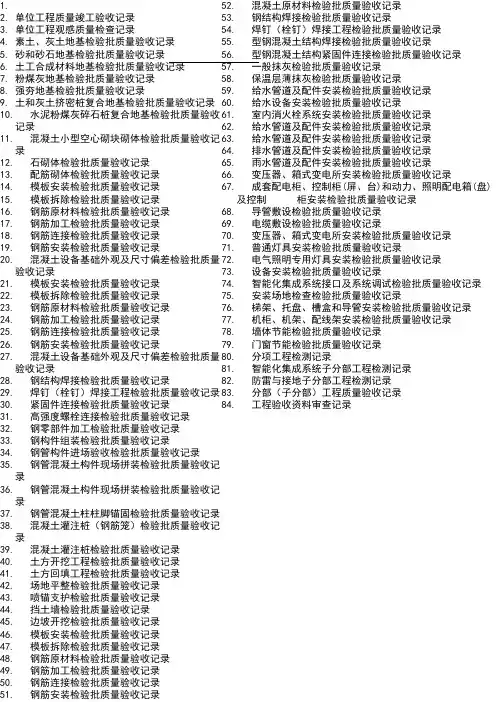

1.2.单位工程质量竣工验收记录3.单位工程观感质量检查记录4.素土、灰土地基检验批质量验收记录5.砂和砂石地基检验批质量验收记录6.土工合成材料地基检验批质量验收记录7.粉煤灰地基检验批质量验收记录8.强夯地基检验批质量验收记录9.土和灰土挤密桩复合地基检验批质量验收记录10.水泥粉煤灰碎石桩复合地基检验批质量验收记录11.混凝土小型空心砌块砌体检验批质量验收记录12.石砌体检验批质量验收记录13.配筋砌体检验批质量验收记录14.模板安装检验批质量验收记录15.模板拆除检验批质量验收记录16.钢筋原材料检验批质量验收记录17.钢筋加工检验批质量验收记录18.钢筋连接检验批质量验收记录19.钢筋安装检验批质量验收记录20.混凝土设备基础外观及尺寸偏差检验批质量验收记录21.模板安装检验批质量验收记录22.模板拆除检验批质量验收记录23.钢筋原材料检验批质量验收记录24.钢筋加工检验批质量验收记录25.钢筋连接检验批质量验收记录26.钢筋安装检验批质量验收记录27.混凝土设备基础外观及尺寸偏差检验批质量验收记录28.钢结构焊接检验批质量验收记录29.焊钉(栓钉)焊接工程检验批质量验收记录30.紧固件连接检验批质量验收记录31.高强度螺栓连接检验批质量验收记录32.钢零部件加工检验批质量验收记录33.钢构件组装检验批质量验收记录34.钢管构件进场验收检验批质量验收记录35.钢管混凝土构件现场拼装检验批质量验收记录36.钢管混凝土构件现场拼装检验批质量验收记录37.钢管混凝土柱柱脚锚固检验批质量验收记录38.混凝土灌注桩(钢筋笼)检验批质量验收记录39.混凝土灌注桩检验批质量验收记录40.土方开挖工程检验批质量验收记录41.土方回填工程检验批质量验收记录42.场地平整检验批质量验收记录43.喷锚支护检验批质量验收记录44.挡土墙检验批质量验收记录45.边坡开挖检验批质量验收记录46.模板安装检验批质量验收记录47.模板拆除检验批质量验收记录48.钢筋原材料检验批质量验收记录49.钢筋加工检验批质量验收记录50.钢筋连接检验批质量验收记录51.钢筋安装检验批质量验收记录52.混凝土原材料检验批质量验收记录53.钢结构焊接检验批质量验收记录54.焊钉(栓钉)焊接工程检验批质量验收记录55.型钢混凝土结构焊接检验批质量验收记录56.型钢混凝土结构紧固件连接检验批质量验收记录57.一般抹灰检验批质量验收记录58.保温层薄抹灰检验批质量验收记录59.给水管道及配件安装检验批质量验收记录60.给水设备安装检验批质量验收记录61.室内消火栓系统安装检验批质量验收记录62.给水管道及配件安装检验批质量验收记录63.给水管道及配件安装检验批质量验收记录64.排水管道及配件安装检验批质量验收记录65.雨水管道及配件安装检验批质量验收记录66.变压器、箱式变电所安装检验批质量验收记录67.成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录68.导管敷设检验批质量验收记录69.电缆敷设检验批质量验收记录70.变压器、箱式变电所安装检验批质量验收记录71.普通灯具安装检验批质量验收记录72.电气照明专用灯具安装检验批质量验收记录73.设备安装检验批质量验收记录74.智能化集成系统接口及系统调试检验批质量验收记录75.安装场地检查检验批质量验收记录76.梯架、托盘、槽盒和导管安装检验批质量验收记录77.机柜、机架、配线架安装检验批质量验收记录78.墙体节能检验批质量验收记录79.门窗节能检验批质量验收记录80.分项工程检测记录81.智能化集成系统子分部工程检测记录82.防雷与接地子分部工程检测记录83.分部(子分部)工程质量验收记录84.工程验收资料审查记录注:单位工程验收时,验收签字人员应由相应单位法人代表书面授权。
最新《建筑工程施工质量验收统一标准》GB50300-2013(含记录表)
附录A 施工现场质量管理检查记录
A.0.1施工现场质量管理检查记录应由施工单位按表A.0.1填写,总监理工程师进行检查,并做出检查结论。
附录B 建筑工程的分部工程、分项工程划分
续表B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录B 建筑工程的分部工程、分项工程划分
附录C 室外工程的划分
附录D一般项目正常检验一次、二次抽样判定
D.0.1对于计数抽样的一般项目,正常检验一次抽样可按表D.0.1-1判定,正常检验二次抽样可按表D.0.1-2判定,抽样方案应在抽样前确定。
D.0.2样本容量在表D.0.1-1或表D.0.1-2给出的数值之间时,合格判定数可通过插值并四舍五入取整确定。
表D.0.1-2 一般项目正常检验二次抽样判定

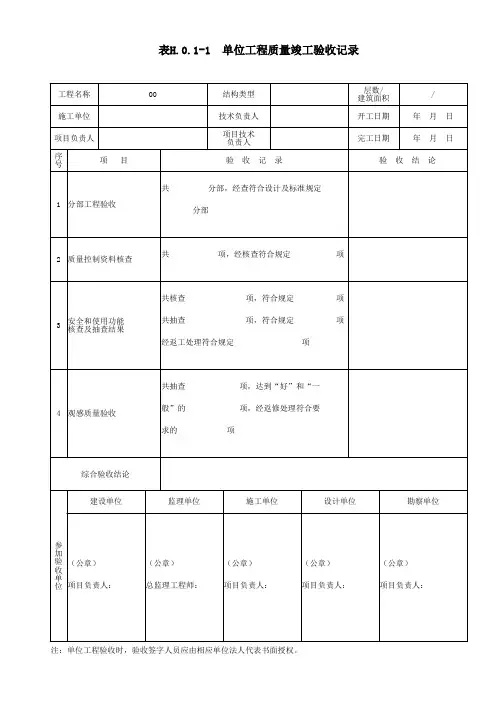

表H.0.1-1 单位工程质量竣工验收记录
表H.0.1-2 单位工程质量控制资料核查记录
续表H.0.1-2
续表H.0.1-2
续表H.0.1-3
2、观感质量现场检查原始记录应作为本表附表。
表G 分部工程质量验收记录编号:
总监理工程师参加并签字。
2、主体结构、节能分部工程的验收应由施工、设计单位项目负责人和总监理工程师参加并签字。
表F 分项工程质量验收记录编号:。
如文档对你有用,请下载支持!表H.0.1-1单位工程质量竣工验收记录注:单位工程验收时,验收签字人员应由相应单位法人代表书面授权。
如文档对你有用,请下载支持!表H.0.1-4土工合成材料地基检验批质量验收记录01010301001土和灰土挤密桩复合地基检验批质量验收记录01011101001水泥粉煤灰碎石桩复合地基检验批质量验收记录01011201001混凝土小型空心砌块砌体检验批质量验收记录01020102001混凝土设备基础外观及尺寸偏差检验批质量验收记录01020211007模板安装检验批质量验收记录01020301001混凝土设备基础外观及尺寸偏差检验批质量验收记录01020311007钢结构焊接检验批质量验收记录01020401001焊钉(栓钉)焊接工程检验批质量验收记录01020402002紧固件连接检验批质量验收记录01020403003高强度螺栓连接检验批质量验收记录01020404004钢管构件进场验收检验批质量验收记录01020501001002L≤1000,2.0;L>1000,3.0 柱两端最外侧安装孔、穿钢筋孔距离L柱底面到到牛腿支承面距离L ±L/1500, 且≤±8牛腿端孔到柱轴线距离Ld不宜小于50;d不宜小于50;002钢管混凝土柱柱脚锚固检验批质量验收记录01020503003混凝土灌注桩(钢筋笼)检验批质量验收记录(Ⅰ)01021101 001(Ⅱ)01021102 002。
1 总则1.0.1 为了加强建筑工程质量管理,统一建筑工程施工质量的验收,保证工程质量,制定本标准。
1.0.2 本标准适用于建筑工程施工质量的验收,并作为建筑工程各专业验收规范编制的统一准则。
1.0.3 建筑工程施工质量验收,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 建筑工程通过对各类房屋建筑物和附属构筑物设施的建造和与其配套线路、管道、设备等的安装所形成的工程实体。
2.0.2 检验对被检验项目的特征、性能进行量测、检查、试验等,并将结果与标准规定的要求进行比较,以确定项目每项性能是否合格的活动。
2.0.3 进场验收对进入施工现场的建筑材料、构配件、设备及器具,按相关标准的要求进行检验,并对其质量、规格及型号等是否符合要求做出确认的活动。
2.0.4 见证检测施工单位在工程监理单位或建设单位的见证下,按照有关规定从施工现场随机取样试样,并送至具备相应资质的检测机构进行检测的活动。
2.0.5 复验建筑材料、设备等进入施工现场后,在外观质量检查和质量证明文件核查符合要求的基础上,按照有关规定从施工现场抽取试样送至试验室进行检验的活动。
2.0.6 检验批按相同的生产条件或按规定的方式汇总起来供抽样检验用的,由一定数量样本组成的检验体。
2.0.7 验收建筑工程质量在施工单位自行检查合格的基础上,由工程质量验收责任方组织,工程建设相关单位参加,对检验批、分项、分部、单位工程及其隐蔽工程的质量进行抽样检验,对技术文件进行审核,并根据设计文件和相关标准以书面形式对工程质量是否达到合格作出确认。
2.0.8 主控项目建筑工程中的对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。
2.0.9 一般项目除主控项目以外的检验项目。
2.0.10 抽样方案根据检验项目的特性所确定的抽样数量和方法。
2.0.11 计数检验通过确定抽样样本中不合格的个体数量,对样本总体质量做出判定的检验方法。
2.0.12 计量检验以抽样样本的监测数据计算总体均值、特征值或推定值,并以此判断或评估总体质量的检验方法。
1.2.单位工程质量竣工验收记录3.单位工程观感质量检查记录4.素土、灰土地基检验批质量验收记录5.砂和砂石地基检验批质量验收记录6.土工合成材料地基检验批质量验收记录7.粉煤灰地基检验批质量验收记录8.强夯地基检验批质量验收记录9.土和灰土挤密桩复合地基检验批质量验收记录10.水泥粉煤灰碎石桩复合地基检验批质量验收记录11.混凝土小型空心砌块砌体检验批质量验收记录12.石砌体检验批质量验收记录13.配筋砌体检验批质量验收记录14.模板安装检验批质量验收记录15.模板拆除检验批质量验收记录16.钢筋原材料检验批质量验收记录17.钢筋加工检验批质量验收记录18.钢筋连接检验批质量验收记录19.钢筋安装检验批质量验收记录20.混凝土设备基础外观及尺寸偏差检验批质量验收记录21.模板安装检验批质量验收记录22.模板拆除检验批质量验收记录23.钢筋原材料检验批质量验收记录24.钢筋加工检验批质量验收记录25.钢筋连接检验批质量验收记录26.钢筋安装检验批质量验收记录27.混凝土设备基础外观及尺寸偏差检验批质量验收记录28.钢结构焊接检验批质量验收记录29.焊钉(栓钉)焊接工程检验批质量验收记录30.紧固件连接检验批质量验收记录31.高强度螺栓连接检验批质量验收记录32.钢零部件加工检验批质量验收记录33.钢构件组装检验批质量验收记录34.钢管构件进场验收检验批质量验收记录35.钢管混凝土构件现场拼装检验批质量验收记录36.钢管混凝土构件现场拼装检验批质量验收记录37.钢管混凝土柱柱脚锚固检验批质量验收记录38.混凝土灌注桩(钢筋笼)检验批质量验收记录39.混凝土灌注桩检验批质量验收记录40.土方开挖工程检验批质量验收记录41.土方回填工程检验批质量验收记录42.场地平整检验批质量验收记录43.喷锚支护检验批质量验收记录44.挡土墙检验批质量验收记录45.边坡开挖检验批质量验收记录46.模板安装检验批质量验收记录47.模板拆除检验批质量验收记录48.钢筋原材料检验批质量验收记录49.钢筋加工检验批质量验收记录50.钢筋连接检验批质量验收记录51.钢筋安装检验批质量验收记录52.混凝土原材料检验批质量验收记录53.钢结构焊接检验批质量验收记录54.焊钉(栓钉)焊接工程检验批质量验收记录55.型钢混凝土结构焊接检验批质量验收记录56.型钢混凝土结构紧固件连接检验批质量验收记录57.一般抹灰检验批质量验收记录58.保温层薄抹灰检验批质量验收记录59.给水管道及配件安装检验批质量验收记录60.给水设备安装检验批质量验收记录61.室内消火栓系统安装检验批质量验收记录62.给水管道及配件安装检验批质量验收记录63.给水管道及配件安装检验批质量验收记录64.排水管道及配件安装检验批质量验收记录65.雨水管道及配件安装检验批质量验收记录66.变压器、箱式变电所安装检验批质量验收记录67.成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录68.导管敷设检验批质量验收记录69.电缆敷设检验批质量验收记录70.变压器、箱式变电所安装检验批质量验收记录71.普通灯具安装检验批质量验收记录72.电气照明专用灯具安装检验批质量验收记录73.设备安装检验批质量验收记录74.智能化集成系统接口及系统调试检验批质量验收记录75.安装场地检查检验批质量验收记录76.梯架、托盘、槽盒和导管安装检验批质量验收记录77.机柜、机架、配线架安装检验批质量验收记录78.墙体节能检验批质量验收记录79.门窗节能检验批质量验收记录80.分项工程检测记录81.智能化集成系统子分部工程检测记录82.防雷与接地子分部工程检测记录83.分部(子分部)工程质量验收记录84.工程验收资料审查记录表H.0.1-1 单位工程质量竣工验收记录注:单位工程验收时,验收签字人员应由相应单位法人代表书面授权。

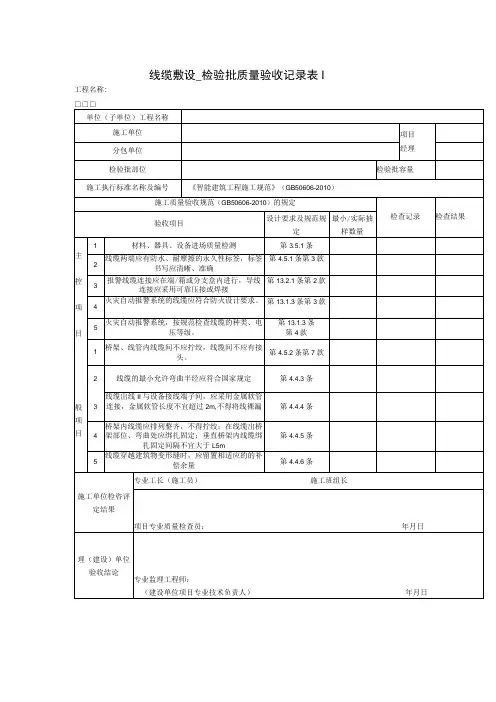

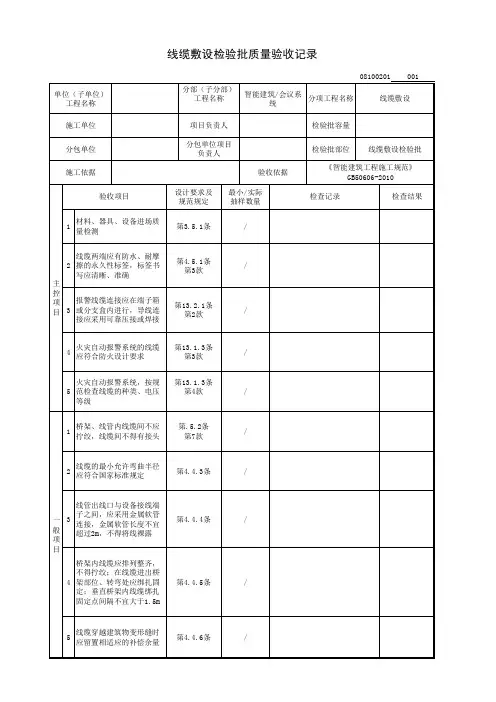

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注:本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、设备组别、区域划分。
三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定:1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口;列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查,未列入的产品也应按规定程序通过产品质量检测后方可使用。
2 材料及主要设备的检测应符合下列规定:1)按照合同文件和工程设计文件进行的进场验收,应有书面记录和参加人签字,并应经监理工程师或建设单位验收人员确认;2)应对材料、设备的外观、规格、型号、数量及产地等进行检查复核;3)主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。
3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目,并应由生产厂家出具相应检测报告。
4.5.1 主控项目应符合下列规定:3 线缆两端应有防水、耐摩擦的永久性标签,标签书写应清晰、准确。
13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外,尚应符合下列规定:2 报警线缆连接应在端子箱或分支盒内进行,导线连接应采用可靠压接或焊接。
13.1.3 材料与设备准备应符合下列规定:3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。
4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定,对线缆的种类、电压等级进行检查。
GB50300-2013检验批质量验收记录表格填写依据及说明关于验收流程与《现场验收检查原始记录》检验批施工完成,施工单位自检合格后,应由项目专业质量检查员填报《检验批质量验收记录》检验批质量验收由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收。
《检验批质量验收记录》的检查记录必须依据《现场验收检查原始记录》填写。
检验批里非现场验收内容,《检验批质量验收记录》中应填写依据的资料名称及编号,并给出结论。
《检验批质量验收记录》作为检验批验收的成果凭据,但没有《现场验收检查原始记录》,则《检验批质量验收记录》视同作假。
检验批质量验收记录验收规范编号,如:GB50204-2015 编号,如:建质020101检验批现场验收检查原始记录监理工程师:专业质量检查员:专业工长:记录:验收日期:注:1.本表作为检验批验收记录的附表使用,在单位工程竣工验收前存档备查,竣工验收后可不存2.“检验批名称”与“检验批编号”栏按对应的检验批验收记录填写。
3.“验收项目”栏对照检验批验收记录,填写实际进行验收的项目;如果同一验收项目对应多行验收部位,验收项目不用重复填写;“编号”栏按“验收项目”顺序编号。
4.”验收部位”栏填写各个检查点的部位,每个部位占用一格,下个部位另起一行。
5.“验收情况记录”栏采用文字描述、数据说明或者打“√”的方式,说明本部位的验收情况;不合格和超标的必须明确指出;对于定时不时描述的抽样项目,直接填写检查数据。
6.在“备注”栏中,填写发现明显不合格个体的情况,以及整改、复查是否合格的情况。
7.参加验收的监理工程师、专业质量检查员、专业工长、记录员应在本表填写完成后现场签名。
1.检验批名称及编号(1)检验批名称:按验收规范给定的检验批名称,填写在表格名称下划线空格处;(2)检验批编号:检验批表编号按“建筑工程的分《统一标准》部工程、分项工程划分”(《统一标准》GB50300-2013 的附录 B)《统一标准》规定的分部工程、子分部工程、分项工程的代码、检验批代码(依据专业验收规范)和资料顺序号统一为 11 位数的数码编号,写在表的右上角,前8位数字均印在表上,后留下划线空格,检查验收时填写检验批的顺序号。
GB50300-2013检验批质量验收记录表格填写依据及说明关于验收流程与《现场验收检查原始记录》检验批施工完成,施工单位自检合格后,应由项目专业质量检查员填报《检验批质量验收记录》检验批质量验收由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进行验收。
《检验批质量验收记录》的检查记录必须依据《现场验收检查原始记录》填写。
检验批里非现场验收内容,《检验批质量验收记录》中应填写依据的资料名称及编号,并给出结论。
《检验批质量验收记录》作为检验批验收的成果凭据,但没有《现场验收检查原始记录》,则《检验批质量验收记录》视同作假。
1.检验批名称及编号(1)检验批名称:按验收规范给定的检验批名称,填写在表格名称下划线空格处;(2)检验批编号:检验批表编号按“建筑工程的分部工程、分项工程划分”(《统一标准》GB50300-2013的附录B)规定的分部工程、子分部工程、分项工程的代码、检验批代码(依据专业验收规范)和资料顺序号统一为11位数的数码编号,写在表的右上角,前8位数字均印在表上,后留下划线空格,检查验收时填写检验批的顺序号。
其编号规则具体说明如下:①第1、2位数字是分部工程的代码;②第3、4位数字是子分部工程的代码;③第5、6位数字是分项工程的代码;④第7、8位数字是检验批的代码;⑤第9、10、11位数字是各检验批验收的顺序号。
同一检验批表格适用于不同分部、子分部、分项工程时,表格分别编号,填表时按实际类别填写顺序号加以区别;编号按分部、子分部、分项、检验批序号的顺序排列。
2.表头的填写(1)单位(子单位)工程名称填写全称,如为群体工程,则按群体工程名称-单位工程名称形式填写,子单位工程标出该部分的位置;(2)分部(子分部)工程名称按《建筑工程施工质量验收统一标准》GB50300-2013划定的分部(子分部)名称填写;(3)分项工程名称按检验批所属分项工程名称填写,分项工程名称按《建筑工程施工质量验收统一标准》附录B规定;(4)施工单位及项目负责人:“施工单位”栏应填写总包单位名称,或与建设单位签订合同专业承包单位名称,宜写全称,并与合同上公章名称一致,并应注意各表格填写的名称应相互一致;“项目负责人”栏应填写合同中指定的项目负责人名称,表头中人名由填表人填写即可,只是标明具体的负责人,不用签字;(5)分包单位及分包单位项目负责人:“分包单位”栏应填写总包分包单位名称,即与施工单位签订合同的专业分包单位名称,宜写全称,并与合同上公章名称一致,并应注意各表格填写的名称应相互一致;“分包单位项目负责人”栏填写合同中指定的分包单位项目负责人名称,表头中人名由填表人填写即可,只是标明具体的负责人,不用签字;(6)检验批容量:指本检验批的工程量,按工程实际填写,计量项目和单位按专业验收规范中对检验批容量的规定;(7)检验批部位是指一个分项工程中验收的那个检验批的抽样范围,要按实际情况标注清楚;(8)“施工依据”栏,应填写施工执行标准的名称及编号,可以填写所采用的企业标准、地方标准、行业标准或国家标准;要将标准名称及编号填写齐全;可以是技术或施工标准、工艺规程、工法、施工方案等技术文件;(9)“验收依据”栏,填写验收依据的标准名称及编号。
