74HC14的作用：六反相斯密特触发器74

解析74HC14的原理及极限参数
 什幺是74HC14

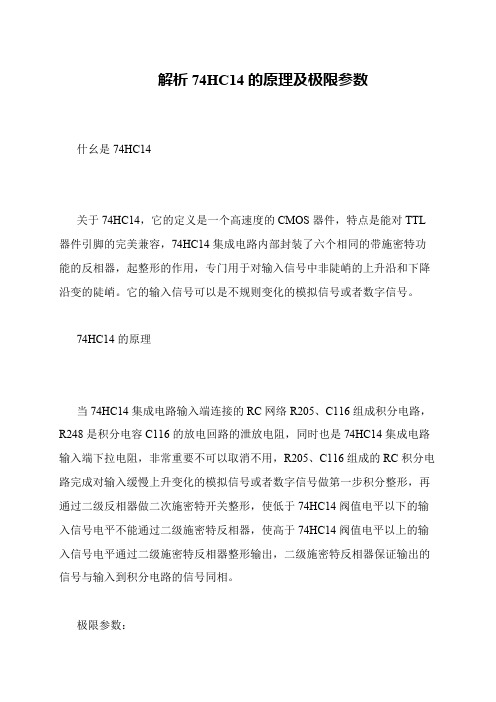

 关于74HC14，它的定义是一个高速度的CMOS器件，特点是能对TTL 器件引脚的完美兼容，74HC14集成电路内部封装了六个相同的带施密特功能的反相器，起整形的作用，专门用于对输入信号中非陡峭的上升沿和下降沿变的陡峭。

它的输入信号可以是不规则变化的模拟信号或者数字信号。

 74HC14的原理
 当74HC14集成电路输入端连接的RC网络R205、C116组成积分电路，R248是积分电容C116的放电回路的泄放电阻，同时也是74HC14集成电路输入端下拉电阻，非常重要不可以取消不用，R205、C116组成的RC积分电路完成对输入缓慢上升变化的模拟信号或者数字信号做第一步积分整形，再通过二级反相器做二次施密特开关整形，使低于74HC14阀值电平以下的输入信号电平不能通过二级施密特反相器，使高于74HC14阀值电平以上的输入信号电平通过二级施密特反相器整形输出，二级施密特反相器保证输出的信号与输入到积分电路的信号同相。

 极限参数：。

74H C系列通用逻辑电路功能表74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC166 TTL 八位并入/串出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC195 TTL 四位并行通道移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器型号器件名称厂牌[数据表]SN7400四2输入端与非门TI[DATA]SN7401四2输入端与非门(OC)SN7402四2输入端或非门TI[DATA]SN7403四2输入端与非门(OC) TI[DA TA]SN7404六反相器TI[DA TA]SN7405六反相器(OC) TI[DA TA]SN7406六高压输出反相器(OC,30V) TI[DA TA]SN7407六高压输出缓冲,驱动器(OC,30V) TI[DA TA]SN7408四2输入端与门TI[DATA]SN7409四2输入端与门(OC) TI[DATA]SN7410三3输入端与非门TI[DATA]SN7412三3输入端与非门(OC) TI[DA TA]SN7413双4输入端与非门TI[DATA]SN7414六反相器TI[DA TA]SN7416六高压输出反相缓冲/驱动器TI[DA TA]SN7417六高压输出缓冲/驱动器(OC,15V) TI[DA TA]SN7420双4输入端与非门TI[DATA]SN7422双4输入端与非门(OC) TI[DA TA]SN7423 可扩展双4输入端或非门TI[DA TA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器TI[DA TA]SN7427 三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器TI[DA TA]SN7430 8输入端与非门TI[DA TA]SN7432四2输入端或门TI[DATA]SN7433 四2输入端或非缓冲器(OC) TI[DA TA]SN7437四2输入端与非缓冲器TI[DA TA]SN7438四2输入端与非缓冲器(OC) TI[DA TA]SN7439 四2输入端与非缓冲器(OC) TI[DA TA]SN7440双4输入端与非缓冲器TI[DA TA]SN7445 BCD-TO-十进制译码/驱动器TI[DA TA]SN7446A BCD-TO-七段译码/驱动器TI[DA TA]SN7447A BCD七段译码/驱动器TI[DA TA]SN7448 BCD七段译码/驱动器TI[DATA]SN7450 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7451 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7453 4路2-2-2-2输入与或非门TI[DA TA]SN7454 4路2-2-3-2输入与或非门TI[DA TA]SN7470 与门输入上升沿J-K型触发器TI[DA TA]SN7472与门输入主从J-K型触发器TI[DA TA]SN7473双J-K型触发器TI[DATA]SN7474双上升沿D型触发器TI[DATA]SN7475 双异或门TI[DA TA]SN7476双J-K型触发器TI[DATA]SN7485 4位数值比较器TI[DA TA]SN7486四二进制原码/反码,0/1单元TI[DA TA]SN7490A 异步十进制计数器TI[DA TA]SN7491A 8位移位寄存器TI[DATA]SN7492A ASYNCHRONOUS DIVIDE-BY-TWELVE COUNTERS TI[DA TA] SN7493A ASYNCHRONOUS 4-BIT BINARY COUNTERS TI[DATA]SN7494移位寄存器TI[DA TA]SN7495A 4位移位寄存器TI[DATA]SN7496 TI[DA TA]SN7497 6位同步二进制乘法器TI[DA TA]SN74107 双主-从J-K触发器TI[DATA]SN74109 双J-K触发器TI[DA TA]SN74111 双主-从J-K触发器TI[DA TA]SN74116双4位锁存器TI[DA TA]SN74120 双脉冲同步驱动器TI[DA TA]SN74121 MONOSTABLE MULTIVIBRA TOR TI[DATA]SN74122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DA TA] SN74123 可重触发双稳态触发器TI[DA TA]SN74125 四总线缓冲器TI[DA TA]SN74126 四总线缓冲器TI[DA TA]SN74128 50 OHM LINE DRIVERS TI[DA TA]SN74130 可再触发单稳态振荡器TI[DA TA]SN74132 四2输入端与非门TI[DA TA]SN74136 QUAD 2-INPUT EXCLUSIVE-OR GA TES TI[DATA]SN74143 4计数，七段LED 驱动器TI[DA TA]SN74145 BCD七段译码驱动器TI[DA TA]SN74147 10线-4线优先编码器TI[DA TA]SN74148 8线-3线优先编码器TI[DATA]SN74150 16选1数据选择器TI[DA TA]SN74151A 8选1数据选择器TI[DA TA]SN74153双4选1数据选择器TI[DA TA]SN74154 4线-16线译码器TI[DATA]SN74155双2线-4线译码器TI[DA TA]SN74156 双2线-4线译码器OC TI[DA TA]SN74157四2选1数据选择器TI[DA TA]SN74159 4线-16线译码器(OC) TI[DA TA]SN74160 十进制同步计数器TI[DA TA]SN74161 4位二进制同步计数器TI[DA TA]SN74162 十进制同步计数器TI[DA TA]SN74163 4位二进制同步计数器TI[DA TA]SN74164 8位移位寄存器TI[DATA]SN74165 8位移位寄存器TI[DATA]SN74166 8位移位寄存器TI[DATA]SN74167 SYNCHRONOUS DECADE RATE MULTIPLIERSN74170 4-BY-4 REGISTER FILES TI[DA TA]SN74172 16-BIT MULTIPLE-PORT REGISTER FILE TI[DA TA] SN74173 QUAD D-TYPE REGISTERS TI[DA TA]SN74174 六上升沿D型发器TI[DA TA]SN74175 四上升沿D型触发器TI[DA TA]SN74176 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74177 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74178 PARALLEL-ACCESS SHIFT REGISTERS TI[DATA] SN74180 TI[DA TA]SN74190 十进制加/减计数器TI[DATA]SN74191 4位二进制加/减计数器TI[DA TA]SN74192十进制加/减计数器(双时钟)SN74193 4位二进制加/减计数器(双时钟)SN74194 4位双向移位寄存器TI[DATA]SN74195移位寄存器TI[DA TA]SN74196异步十进制计数器TI[DA TA]SN74197异步二进制计数器TI[DA TA]SN74198双向移位寄存器TI[DATA]SN74199 移位寄存器TI[DA TA]SN74221 双单稳态触器TI[DA TA]SN74246 BCD7段译码/驱动器TI[DATA]SN74247 4线-7段译码/高压输出驱动器TI[DA TA]SN74248 4线-7段译码/驱动器TI[DATA]SN74251 8选1数据选择器TI[DATA]SN74259 8位可寻址锁存器TI[DATA]SN74265 TI[DA TA]SN74273八D触发器(公共时钟,单边输出) TI[DA TA]SN74276 QUADRUPLE J-K FLIP-FLOPSSN74278 4-BIT CASCADABLE PRIORITY REGISTERSSN74279 QUAD/S-/R LA TCHES TI[DA TA]SN74283 4位二进制超前位全加器SN74284 二进制乘法器SN74290异步十进制计数器TI[DA TA]SN74293异步二进制计数器TI[DA TA]SN74298 QUAD 2-LINE TO 1-LINE MULTIPLEXERS TI[DA TA] SN74365A 六总线驱动器TI[DATA]SN74366A 六反相总线驱动器TI[DATA]SN74367A 六总线驱动器TI[DATA]SN74368A 六反相总线驱动器TI[DATA]SN74376 QUADRUPLE J-K FLIP-FLOPSSN74390双十进制计数器TI[DATA]SN74393双4位二进制计数器TI[DA TA]SN74LS00四2输入端与非门TI[DATA]SN74LS01四2输入端与非门(OC)SN74LS02四2输入端或非门TI[DATA]SN74LS03四2输入端与非门(OC) TI[DA TA]SN74LS04六反相器TI[DA TA]SN74LS05六反相器(OC) TI[DATA]SN74LS06六高压输出反相器(OC,30V)SN74LS07六高压输出缓冲,驱动器(OC,30V)SN74LS08四2输入端与门TI[DA TA]SN74LS09四2输入端与门(OC) TI[DA TA]SN74LS10三3输入端与非门TI[DATA]SN74LS11三3输入端与门SN74LS12三3输入端与非门(OC) TI[DA TA]SN74LS13双4输入端与非门TI[DATA]SN74LS14六反相器TI[DA TA]SN74LS15三3输入端与门(OC)SN74LS16 六高压输出反相器(OC)SN74LS17六高压输出缓冲,驱动器(OC)SN74LS19A HEX SCHMITT-TRIGGER INVERTERSSN74LS20双4输入端与非门TI[DATA]SN74LS21双4输入端与门SN74LS22 双4输入端与非门(OC) TI[DA TA]SN74LS24A 施密特与非门/变换器SN74LS26四2输入端高压输出与非缓冲器TI[DA TA]SN74LS27三3输入端或非门TI[DATA]SN74LS28四2输入端或非缓冲器TI[DA TA]SN74LS30 8输入端与非门TI[DATA]SN74LS31 HEX GENERATING DELAY LINE SSN74LS32四2输入端或门TI[DA TA]SN74LS33 QUAD 2-INPUT POSITIVE-NOR BUFFERS TI[DA TA]SN74LS37 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS38 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS40 双4输入端与非缓冲器TI[DA TA]SN74LS42 4线-10线译码器SN74LS47 BCD七段译码,驱动器TI[DA TA]SN74LS48 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS49 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS51 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN74LS54 4路2-3-3-2输入与或非门TI[DA TA]SN74LS55 2路4-4输入与或非门SN74LS56 FREQUENCY DIVIDERSSN74LS57 FREQUENCY DIVIDERSSN74LS68 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS69 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS73A DUAL J-K FLIP-FLOPS WITH CLEAR TI[DA TA]SN74LS74A双上升沿D型触发器TI[DA TA]SN74LS75 QUAD BISTABLE LATCHES TI[DA TA]SN74LS76A单D型触发器TI[DA TA]SN74LS78A 双D型触发器SN74LS85 4位数值比较器TI[DATA]SN74LS86A四二进制原码/反码,0/1单元TI[DA TA]SN74LS90 DECADE COUNTER TI[DA TA]SN74LS91 8位移位寄存器TI[DATA]SN74LS92 DIVIDE-BY-TWELVE DECADE COUNTER TI[DATA]SN74LS93 4-BIT BINARY COUNTERS TI[DATA]SN74LS95B 4位移位寄存器TI[DA TA]SN74LS96四2输入端与非门TI[DATA]SN74LS107A 双J-K触发器TI[DA TA]SN74LS109A 4位移位寄存器TI[DATA]SN74LS112A 双下降沿J-K触发器SN74LS114A 双J-K触发器SN74LS122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DATA] SN74LS123 可重触发双稳态触发器TI[DA TA]SN74LS125A 四总线缓冲器TI[DA TA]SN74LS126A 四总线缓冲器T。

74HC14引脚图:
图1 引脚功能
74HC14真值表:
74HC14电气参数:
极限参数：
Switching Characteristics开关特性 at VCC = 5V and TA = 25℃
采用施密特触发器74HC14的光耦接收整形电路:
图2 光电耦合器接收整形电路
采用施密特触发器74HC14的方波振荡器电路
图3 方波振荡器
施密特触发器.主要用要将上下沿较缓或奇变较大的的数字信号变为方波形式以利数字信号接收电路识别.比如一串高频数字信号方波经过一个并普通光耦后波形可能奇变的后级不能识别,加一个74HC14进行整形
编辑本段74HC14概述：
74HC14是一款高速CMOS器件，74HC14引脚兼容低功耗肖特基TTL （LSTTL）系列。

74HC14遵循JEDEC标准。

74HC14实现了6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。

编辑本段特性：
应用：波形、脉冲整形器
非稳态多谐振荡器
单稳多谐振荡器
兼容JEDEC标准
ESD保护：
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V
温度范围 -40～+85 ℃ -40～+125 ℃
编辑本段主要参数：
典型电源电压：
正向输入阀值电压：VT+=
负向输入阀值电压：VT-=
驱动电流： +/
传输延迟：12ns @5V
逻辑电平：CMOS
引脚：14
封装类型：DIP。

74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC166 TTL 八位并入/串出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC195 TTL 四位并行通道移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

详细施密特触发器74HC14的中文资料74HC14为一个六反相施密特触发器真值表：Y=AInput输入output输出AYLHHL74HC14的引脚图如下，其中Vcc（14脚）是电源正电压引脚，GND（7脚）是电源地引脚，一片74HC14上共有6个反相器通道，第1、3、5、9、11、13脚分别是通道1、2、3、4、5、6的输入脚，2、4、6、8、10、12脚分别是通道1、2、3、4、5、6的输入出脚。

建议操作条件符号参数最小典型最大单位电源电压为 4.7555.25VVT，正向输入阈值电压为1.41.61.9VVT，反向输入阈值电压为0.50.81VHYS，输入滞后0.40.8-VIOHHIGH 高电平输出电流---0.4mAIOLLOW，低电平输出电流--8mATAFree ，工作温度0-70℃Note 2：VCC = 5V.电气特性超过推荐的工作自由空气温度范围（除非另有说明），符号参数条件最小典型最大单位输入钳位电压VCC 为最小，II = -18mA---1.5VVOHHIGH输出高电平电压VCC 为最小，IOH为最大VIL=最大2.73.4-VVOLLOW Level输出低电平电压VCC = 最小，IOL = 最大-0.350.5--Output V oltage输出电压VIH = 最小---VVCC = 最小，IOL = 4mA-0.250.4IT，正向阈值输入电流VCC = 5V，VI = VT+--0.14-mAIT，反向阈值输入电流VCC = 5V，VI = VT---0.18-mAII，输入电流@最大输入电压VCC = 最大，VI = 7V--0.1mAIIHHIGH ，输入高电平电流VCC = 最大，VI = 2.7V--20μAIILLOW ，输入低电平电流VCC = 最大，VI = 0.4V---0.4mAIOSShort ，短路输出电流VCC = 最大（Note 4）-20--100mAICCH，电平输出电源电流VCC = 最大-8.616mAICCL，低电平输出电源电流VCC = 最大-1221mANote 3：VCC = 5V，TA = 25℃.Note 4：一次不应超过一个输出，持续时间不应超过一秒。
