机电预留预埋施工方案最新版

机电工程预留预埋方案一、机电预留预埋施工工艺1施工流程2预留预埋的技术要求2.1在浇筑混凝土前取得各指定的分包人及其他承包人在钢筋混凝土结构上所需的留洞、槽口、凹槽等的尺寸、位置及其形成的一切资料。

会同其专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时通过各方设计进行解决.根据各指定的分包人及其他承包人提供的相关资料,绘制相应的混凝土结构内留洞洞口及套管检查表，供施工和检查使用.加强对图纸的熟悉程度，对专业管路和金属线槽、桥架、母线等的走向形成立体的认识.2.2预留预埋技术要点3。

1主要技术措施3。

1。

1注意留洞尺寸,必须符合有关规范和设计图中关于间距的要求.3。

1。

2在配合施工中，各专业必须随工程进度密切配合作好预留洞工作。

桥架的通过处、电箱的位置、管道穿过基础、墙壁和楼板等处，都应注意加强检查,绝不能有遗漏。

3。

1.3为了避免遗漏和错留,在核对间距、尺寸和位置无误并经过相关专业承包商认可的情况下，填写《预留洞一览表》,施工过程中认真对照检查。

3。

1。

4在混凝土楼板、梁、墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢,盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件,以免移位。

3。

1。

5遇有断钢筋,必须预先征得有关部门的同意及采取必要的补救措施后，方可剔凿。

3。

1。

6未经业主工程师作出特别批准,结构工程不可进行任何割切工作.3.1。

7在管线与凹槽空隙间填充水泥砂浆及做相应的修饰。

3。

2施工方法3.2。

1一般孔洞预留：结构施工过程中,确定专人跟踪配合,待土建施工到预留孔洞部位时,立即按机电设备留孔图中给定的穿管坐标和标高，在模板上作出标记。

在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具。

当遇有较大的孔洞、模具与多根钢筋相碰时,与土建技术人员协商,采取相应措施后再进行安装固定。

机电预留预埋施工方案最终版机电预留预埋施工方案是指在建筑物的施工过程中，在混凝土结构尚未浇筑之前，根据机电设备的布置需求，在混凝土结构中预留相关的管道、槽道、孔洞等空间，以便后续机电设备的安装和使用。

下面是机电预留预埋施工方案的最终版。

一、项目背景根据建筑设计图纸和机电设备布置图，确定机电预留预埋施工方案，以满足后续机电设备的安装和使用需求。

二、施工内容1.预留管道：根据机电设备布置图，预留相应的水、电、燃气等管道。

2.预留槽道：根据机电设备布置图，预留相应的槽道，用于布放电缆、通信线路等。

3.预留孔洞：根据机电设备布置图，预留相应的孔洞，用于穿越结构体的管线等。

三、施工步骤1.深入了解建筑设计图纸和机电设备布置图，确定预留的具体位置和尺寸要求。

2.制定施工计划，包括施工时间、施工人员和施工材料等。

3.安装标志牌，标明预留位置和尺寸要求，以便施工人员按照要求施工。

4.按照预留要求，在混凝土结构中进行施工，包括开挖管道、槽道和孔洞等，然后安装预留套管、预埋箱等。

5.检查施工质量，确保预留位置和尺寸与设计要求一致。

6.完工验收，将施工结果与设计图纸和机电设备布置图进行比对，确保施工符合要求。

四、施工注意事项1.施工人员必须熟悉建筑设计图纸和机电设备布置图，确保施工按照要求进行。

2.施工过程中要注意保护混凝土结构，防止损坏。

3.施工现场要保持清洁，确保施工质量。

4.施工过程中要注意安全，佩戴必要的防护用具，遵守相关的安全规范。

5.施工结束后，及时清理施工现场，并存档相关施工记录和验收报告。

五、施工计划根据施工内容和施工步骤，制定施工计划，包括施工时间、施工人员和施工材料等。

六、项目成果经过施工，机电预留预埋施工完成，确保后续机电设备安装和使用的需要得到满足。

七、质量控制在施工过程中，加强质量管理，确保施工质量符合设计要求和施工规范。

八、安全措施在施工过程中，加强安全管理，落实安全措施，确保施工安全。

九、项目评估在施工结束后，进行评估，总结施工过程中的经验教训，提供改进方案和建议。

一、方案概述安装预埋预留施工方案是在建筑工程施工过程中，针对水电、通风、空调、消防等机电安装工程，为满足设备安装、管道敷设、线路布线等要求，对预留孔洞、预埋管道、预埋设备基础等进行施工的技术方案。

二、施工流程1. 设计阶段：根据工程图纸，确定预留预埋的位置、尺寸、数量及要求。

2. 施工准备：准备施工工具、材料、设备，组织施工人员，进行技术交底。

3. 预埋管道施工：（1）根据设计要求，确定预埋管道的位置、尺寸、坡度及标高。

（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在孔洞中安装管道，进行管道连接、试压、防腐等工序。

4. 预埋设备基础施工：（1）根据设计要求，确定设备基础的位置、尺寸、标高。

（2）在土建施工过程中，按照设计要求预留设备基础孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在孔洞中安装设备基础，进行基础连接、验收等工序。

5. 预留孔洞施工：（1）根据设计要求，确定预留孔洞的位置、尺寸、标高。

（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在预留孔洞周围进行加固处理，防止孔洞变形。

6. 施工验收：对预埋管道、预埋设备基础、预留孔洞等进行验收，确保符合设计要求。

三、施工要点1. 预埋管道施工要点：（1）确保管道位置、尺寸、坡度、标高符合设计要求。

（2）管道连接牢固，无泄漏。

（3）管道防腐处理符合规范要求。

2. 预埋设备基础施工要点：（1）确保设备基础位置、尺寸、标高符合设计要求。

（2）设备基础连接牢固，无变形。

（3）设备基础防腐处理符合规范要求。

3. 预留孔洞施工要点：（1）确保预留孔洞位置、尺寸、标高符合设计要求。

（2）预留孔洞周围加固处理，防止孔洞变形。

（3）预留孔洞四周进行封堵，防止杂物进入。

四、质量保证措施1. 严格执行施工规范和质量标准，确保工程质量。

2. 加强施工过程中的质量控制，及时发现并解决质量问题。

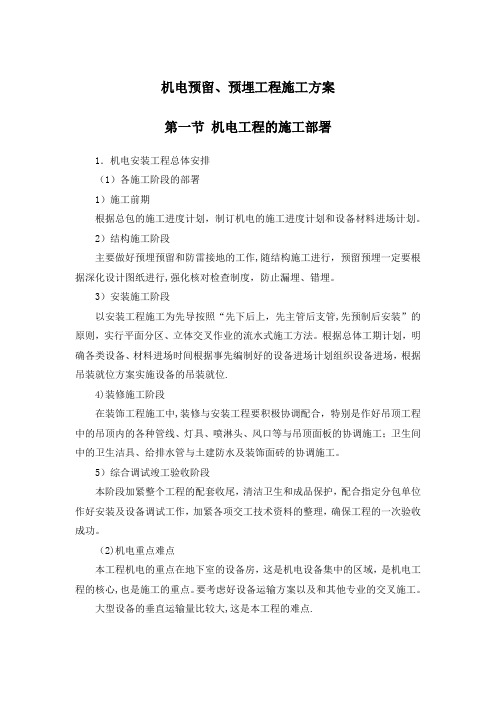

机电预留、预埋工程施工方案第一节机电工程的施工部署1．机电安装工程总体安排（1）各施工阶段的部署1）施工前期根据总包的施工进度计划，制订机电的施工进度计划和设备材料进场计划。

2）结构施工阶段主要做好预埋预留和防雷接地的工作,随结构施工进行，预留预埋一定要根据深化设计图纸进行,强化核对检查制度，防止漏埋、错埋。

3）安装施工阶段以安装工程施工为先导按照“先下后上，先主管后支管,先预制后安装”的原则，实行平面分区、立体交叉作业的流水式施工方法。

根据总体工期计划，明确各类设备、材料进场时间根据事先编制好的设备进场计划组织设备进场，根据吊装就位方案实施设备的吊装就位.4)装修施工阶段在装饰工程施工中,装修与安装工程要积极协调配合，特别是作好吊顶工程中的吊顶内的各种管线、灯具、喷淋头、风口等与吊顶面板的协调施工；卫生间中的卫生洁具、给排水管与土建防水及装饰面砖的协调施工。

5）综合调试竣工验收阶段本阶段加紧整个工程的配套收尾，清洁卫生和成品保护，配合指定分包单位作好安装及设备调试工作，加紧各项交工技术资料的整理，确保工程的一次验收成功。

（2)机电重点难点本工程机电的重点在地下室的设备房，这是机电设备集中的区域，是机电工程的核心,也是施工的重点。

要考虑好设备运输方案以及和其他专业的交叉施工。

大型设备的垂直运输量比较大,这是本工程的难点.第二节机电预留预埋施工工艺1．机电预留预埋工程概述根据招标文件要求，总包负责供应与安装机电工程钢套管，预埋基础板内及基础板下的管道，暗藏管线及接线盒,防雷接地系统,机电工程以及预埋件及孔洞预留。

表10。

2.1 预留预埋概况表2.机电预留预埋施工准备表10。

2。

2 预留预埋施工准备表3．机电预留预埋工序和管理协调流程图10。

2.1 机电预留预埋工序和管理协调流程图4．水暖工程预留预埋（1）水暖工程预留预埋施工工艺流程根据本工程建筑结构特点，本工程的水暖预埋套管进行分类见下表表10.2.3 预埋套管分类表（2）工艺流程图图10.2.2套管安装工艺流程图（3)防水套管施工前应仔细对照专业图纸和建筑结构图纸，对将要预留的孔洞尺寸、标高、轴线位置一一确定,对于建筑结构图纸中未标出的孔洞应对应专业图纸孔洞给出的位置在结构图中逐一标出。

机电预留预埋施工方案(1)一、施工前准备工作1.1 确定施工方案在进行机电预留预埋施工之前，首先要确定施工方案。

根据建筑设计图纸和相关规范要求，确定每个房间、区域的机电预留位置和数量，以及预埋管道、线槽等的尺寸和布置。

确保施工方案符合安全、美观和实用性要求。

1.2 制定施工计划制定详细的施工计划，包括施工内容、施工顺序、施工周期等内容。

合理安排施工人员和施工设备，确保施工过程顺利进行。

二、施工过程2.1 清理施工区域在施工开始前，对施工区域进行清理，清除杂物和障碍物，保持施工区域整洁。

2.2 定位标高点根据设计要求，确定机电预留位置的标高点，进行标注和测量，确保预留位置准确无误。

2.3 预埋管道、线槽等根据标高点和设计要求，在预留位置进行管道、线槽等的施工。

确保施工质量，保证管道线槽布置合理。

三、施工验收3.1 施工完工检查施工完成后，进行施工完工检查。

检查预留位置是否准确、管道线槽是否安装到位等。

3.2 质量验收邀请相关部门或专业人员进行质量验收，检查施工质量是否符合规范要求。

四、安全与环保4.1 安全防护在施工过程中，要严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。

4.2 环保措施施工过程中要注意环保，合理利用资源，减少污染排放，做到绿色环保施工。

五、总结通过本次机电预留预埋施工方案的实施，提高了施工效率，保证了施工质量。

在未来的施工中，我们将进一步优化施工流程，提高施工效率和质量，为工程的顺利完工提供有力保障。

预埋预留施工方案本工程设备安装工程不在本标段招标内容之中，但本标段范围内的设备安装预留、预埋包括在标价范围内。

1 安装预留预埋工程概况本工程施工总承包单位的机电安装预留预埋工程的范围为招标文件及图纸相关施工阶段预留预埋部分，具体内容招标图没有明确。

2 预留预埋工艺流程及施工准备预埋件、预留孔洞是本工程中不可缺少的重要部分。

其留置位置的准确性将直接影响到后续施工和工程的施工和质量，在施工中应该分阶段采取措施保证预埋件、预留孔洞不漏设、不错设，位置、数量、尺寸大小符合设计要求。

1 工艺流程预埋、预留工艺流程见图3.5.5-1。

2 图纸会审对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，对图纸中反映的预埋件、预留孔洞作详细的会审，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。

并将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。

发现预埋件不吻合时，及时向监理及设计院以书面形式进行汇报，经设计院的变更设计或监理正式批复书后，将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。

3 测量放线根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线执行测量绘制预留预埋图深化设计熟悉图纸 复核检查确定预留预埋件点加工制作预留预埋件材料准备预留预埋施工图3.5.5-1 预留预埋工艺流程图“三级”复核制。

对板的预埋件、预留孔洞在基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。

3 电气工程预留、预埋1 电气暗配管(1) 主要工艺流程，见图3.5.5-2。

图3.5.5-2 电气暗配管工艺流程图(2) 材料进场检验电线管进场检查验收，检查项目见表3.5.5-1。

(3) 预制加工1) 钢管煨弯：管径为20mm及以下时，用手扳煨弯器。

管径为25mm及其以上时，使用液压煨弯器。

2) 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。

机电安装预埋预留施工方案一、项目背景机电安装预埋预留是建筑工程中机电设备的重要部分。

通过预先设置好的预留空间，能够方便后续机电设备的布置和安装，提高工程的效率和质量。

本文档旨在提供一种机电安装预埋预留的施工方案，以确保预留空间的准确性和合理性。

二、施工准备2.1 设计文件准备施工方案的制定前需要收集和准备以下设计文件：•机电设备布置图纸•设备尺寸和要求清单•建筑结构图纸2.2 材料和工具准备机电安装预留施工需要准备以下材料和工具：•预留用的金属管道或塑料管道•水平仪•测量工具（尺子、量角器等）•施工标识物（胶带、颜色标志等）2.3 人员组织为了高效完成机电安装预留施工，需要组织以下人员：•项目经理：负责整个施工的组织和协调•工程师：负责施工方案的制定和技术支持•施工人员：负责具体的施工操作三、施工步骤3.1 确定预留的位置和尺寸根据设计文件和设备尺寸要求，确定机电安装预留的位置和尺寸。

可以通过测量工具进行精确的测量，并在建筑结构上做出标记。

3.2 开孔和预留根据确定的位置和尺寸，在建筑结构上进行开孔和预留。

可以使用钻孔机或其他适当的工具进行钻孔，然后将预留用的金属管道或塑料管道固定在开孔处。

在完成施工后，需要进行验收并记录预留的位置和尺寸情况。

可以使用水平仪和测量工具进行验收，并在相关文件上进行详细的记录。

3.4 施工标识为了方便后续的机电设备布置和安装，可以在预留位置和尺寸上进行施工标识，如使用胶带或颜色标志，以便施工人员能够清晰地识别和使用。

四、施工注意事项4.1 安全第一在进行机电安装预留施工时，必须严格按照安全操作规程进行，保证施工人员的安全。

4.2 准确测量施工过程中要准确测量预留位置和尺寸，避免误差的发生。

4.3 保护施工区域在施工过程中，要保护好施工区域周围的建筑结构和设备，避免造成损坏。

在施工完成后，要及时进行验收并记录预留的位置和尺寸情况，以备后续使用。

五、施工验收施工的最后一步是进行验收。

机电管线安装预留预埋施工方案目录一、项目概述 (2)1. 项目背景介绍 (2)2. 工程目标及重要性 (3)二、施工准备工作 (4)1. 施工队伍组织 (5)1.1 人员配置与分工 (6)1.2 培训与技能提升计划 (7)2. 施工材料准备 (8)2.1 材料需求计划 (8)2.2 材料验收标准与流程 (10)三、机电管线安装预留预埋原则及工艺流程 (11)1. 安装预留预埋原则 (12)1.1 安全性原则 (13)1.2 可靠性原则 (14)1.3 便捷性原则 (15)2. 安装工艺流程图 (16)2.1 管道安装工艺流程图 (17)2.2 电缆桥架安装工艺流程图 (17)四、关键施工技术方案及质量控制措施 (18)一、项目概述本次施工项目是关于机电管线安装预留预埋的施工方案，该项目旨在确保机电管线在建筑物内的安装工作高效、准确、安全地进行，同时满足未来维护和升级的需求。

项目涵盖了从设计规划到施工完成的整个流程，包括预留预埋位置的确定、管线材料的选择、施工队伍的组织、施工过程的监控以及质量控制等多个环节。

本方案的主要目标是确保机电管线安装工程的顺利进行，提高工程质量和效率，降低风险和成本。

我们致力于在现有条件下，寻求最优的解决方案，以确保机电系统的正常运行，为建筑物的长期运营提供可靠保障。

1. 项目背景介绍随着现代工业技术的飞速发展，机电管线作为建筑物内部不可或缺的基础设施，其设计与安装质量直接关系到整个工程的安全、稳定与高效运行。

在当前的建筑市场中，随着甲方对智能化、绿色环保、节能减排等要求的不断提高，机电管线安装工程的复杂性和专业性也在逐步攀升。

本施工方案旨在针对某一大型商业综合体的机电管线安装工程，详细规划预留预埋的施工流程、方法及技术要点。

该商业综合体不仅包含多层办公空间、大型购物中心、酒店等多个功能区域，而且对消防、空调、给排水等关键系统的管线布局和敷设有着极高的要求。

制定一套科学合理的机电管线预留预埋施工方案显得尤为重要。

机电安装预留预埋施工方案一、施工背景和目标机电安装预留预埋施工是建筑工程中非常重要的一项工作。

它的主要目标是在建筑物结构尚未完全封闭之前，将机电设备和管线的位置、走向和尺寸等预先确定好，并进行合理的预留和预埋，确保机电设备的安装和维护的顺利进行。

本施工方案旨在详细介绍机电安装预留预埋的施工步骤和要求，提高施工效率和质量。

二、施工步骤1.施工准备：（1）施工前，要仔细阅读建筑图纸和机电设备的安装图纸，了解设计要求和施工步骤。

（2）统筹协调各个专业，确定预留和预埋位置，确保机电设备之间的协调和融合。

（3）按照设计要求，准备好所需的工具和材料，包括切割机、电焊机、螺栓、螺母、封胶等。

（4）制定安全计划，确保施工过程中的作业安全。

2.钢筋预埋：（1）根据建筑图纸和机电设备的安装图纸，确定钢筋的位置和尺寸。

（2）在施工现场按照预先设计的位置钢筋进行预埋施工，确保钢筋的垂直度和水平度。

（3）及时清理垃圾和杂物，并将预埋钢筋的位置进行记录和标记。

3.电缆预埋：（1）根据建筑图纸和机电设备的安装图纸，确定电缆的位置和走向。

（2）使用专用工具在施工现场进行电缆槽的切割和连接。

（3）将电缆放入槽内，并进行固定和保护，确保电缆的安全和整齐。

4.管线预留：（1）根据建筑图纸和机电设备的安装图纸，确定管线的位置和走向。

（2）使用合适的工具和材料，在施工现场进行管线的预留工作，确保管线的安全和畅通。

（3）对于水管和气管等易受损的管线，需要进行防腐处理和保护。

5.装配件预埋：（1）根据机电设备的型号和尺寸，制作相应的预埋板或支架。

（2）将预埋板或支架安装在施工现场的相应位置，确保机电设备的安装平稳和牢固。

6.检查和清理：（1）施工完成后，对预埋和预留的位置进行仔细的检查和清理，确保没有遗漏和疏忽。

（2）对于有缺陷或问题的位置，及时进行修复和整改，确保施工质量符合要求。

三、施工要求1.施工质量：2.施工安全：施工过程中要严格执行安全规范，保证作业人员的人身安全。

*************建设项目机电工程预留预埋专项施工方案编制：审核：审批：*******************公司目录第一章工程概况 (3)1.1工程基本情况 (3)1.2机电预留预埋工程施工范围 (3)1.3施工特点和难点 (3)1.4施工标准、规范 (4)第二章预留预埋施工方案 (5)2.1预留预埋主要工作内容 (5)2.2通风空调系统预留预埋 (6)2.3管道工程预留预埋 (6)2.4电气工程预留预埋 (6)2.5设备基础的预留预埋 (8)2.6成品保护措施 (8)第三章施工资源配置 (9)3.1劳动力安排与计划 (9)3.2施工机械的配备 (9)第四章施工阶段资源计划与保证措施 (10)4.1施工阶段资源计划与保证措施 (10)4.2中间过程验收资源计划与保证措施 (11)第五章质量保证措施及安全技术措施 (12)5.1质量管理组织措施 (12)5.2质量管理措施 (13)5.3工程质量保证措施 (13)5.4安全工作重点及保证措施 (13)第一章工程概况1.1工程基本情况建设单位：******有限责任公司设计单位：*******有限公司监理单位：********有限公司施工单位：*********公司计划工期：计划工期为***天。

建筑面积约10万平方米。

本工程位于******新区。

地势较为平坦，交通联系便捷。

工地北侧、南侧和东侧临已建成的规划道路，用地形状呈矩形。

用地周边市政基础设施较完备，建设条件良好。

1.2机电预留预埋工程施工范围1、电气工程：a. 防雷、接地及等电位系统预留预埋（该部分单独编制专项方案）；b. 强、弱电系统及消防系统（电）室内预埋套管、电缆保护管、底盒预留预埋，并按施工要求导管穿好电缆引线；c. 按照施工图纸和深化图纸预埋孔洞；d. 预留构件及预埋件。

2、给排水、消防工程（水）：a. 给排水、消防系统（水）、供应、安装之所需一切预留、预埋工作，主要包括但不限于过、穿梁、柱板、楼板、屋面套管，构件及预埋件；b. 负责在工地现场标记所有预留孔洞位置、尺寸及定位；c. 室内按照施工图纸和深化图纸预埋孔洞；3、空调工程：a. 负责在工地现场标记所有预留孔洞位置、尺寸及定位，预留孔洞的具体预留工作由土建负责施工，土建预留完成后由机电安装负责核查工作；b. 预留构件及预埋件。
