第十八章建筑物防雷与接地

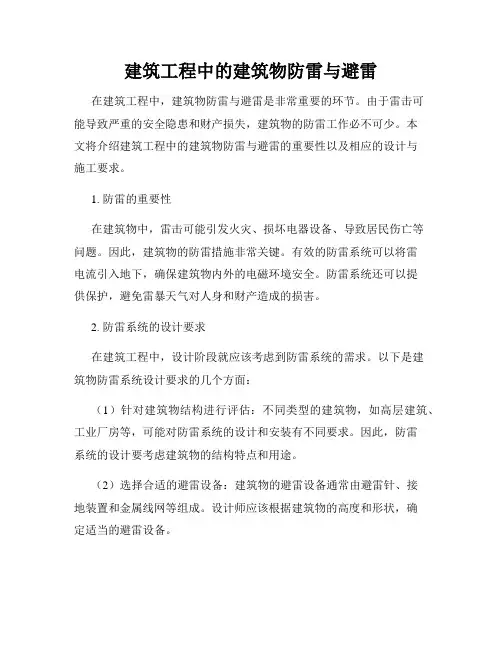

建筑工程中的建筑物防雷与避雷在建筑工程中，建筑物防雷与避雷是非常重要的环节。

由于雷击可能导致严重的安全隐患和财产损失，建筑物的防雷工作必不可少。

本文将介绍建筑工程中的建筑物防雷与避雷的重要性以及相应的设计与施工要求。

1. 防雷的重要性在建筑物中，雷击可能引发火灾、损坏电器设备、导致居民伤亡等问题。

因此，建筑物的防雷措施非常关键。

有效的防雷系统可以将雷电流引入地下，确保建筑物内外的电磁环境安全。

防雷系统还可以提供保护，避免雷暴天气对人身和财产造成的损害。

2. 防雷系统的设计要求在建筑工程中，设计阶段就应该考虑到防雷系统的需求。

以下是建筑物防雷系统设计要求的几个方面：（1）针对建筑物结构进行评估：不同类型的建筑物，如高层建筑、工业厂房等，可能对防雷系统的设计和安装有不同要求。

因此，防雷系统的设计要考虑建筑物的结构特点和用途。

（2）选择合适的避雷设备：建筑物的避雷设备通常由避雷针、接地装置和金属线网等组成。

设计师应该根据建筑物的高度和形状，确定适当的避雷设备。

（3）避雷引线的布置：避雷引线应安装在建筑物的外墙或屋顶上，并与建筑物的金属结构相连接，形成一个可靠的导流通道，将雷电流引入地下。

（4）接地系统的设计：接地系统是防雷系统的核心。

它将大部分的雷电流引入地下，起到保护建筑物和居民的作用。

接地系统的设计要根据建筑物的性质和规模进行，确保接地电阻符合相关标准要求。

3. 防雷系统的施工要求在建筑工程中，防雷系统的施工也需严格遵循一定的要求。

以下是一些常见的施工要求：（1）合理布线：建筑物的防雷系统应与电气系统相互独立，且避雷引线与电气线路距离要保持一定的安全距离，以避免电气线路引发火灾和故障。

（2）可靠固定设备：避雷针和避雷引线必须牢固安装在建筑物上，以抵抗强风和其他外力的作用。

避雷设备的材料应具备耐腐蚀、耐久性好的特点。

（3）电阻测量和测试：在防雷系统施工完成后，需要进行电阻测量和测试。

这样可以确保接地系统的导电性能符合要求，并及时发现和修复潜在的问题。

建筑防雷知识点总结在现代社会，建筑物防雷已经成为了必不可少的一项安全防护工作。

而建筑防雷的目的，就是通过科学的方法，将导电部分与非导电部分分离，以减小雷电对建筑物及其周围环境的危害。

以下是建筑防雷的一些知识点总结，希望能够为您提供一些参考。

一、建筑物防雷系统的构成1. 接地系统：接地系统是建筑物防雷系统的重要组成部分。

其作用是将雷电引入地下，减小雷电对建筑物的危害。

接地系统的构成包括接地装置、接地导线、接地网等。

2. 避雷带：避雷带是建筑物防雷系统的主要构成部分之一。

其作用是将雷电引导到接地系统，减小雷电对建筑物的危害。

避雷带的构成包括避雷针、避雷线、避雷带等。

3. 避雷设备：避雷设备是建筑物防雷系统的关键部分之一。

其作用是在雷电冲击下保护建筑物及其设备不受损害。

常见的避雷设备有避雷器、避雷器排等。

二、建筑物防雷系统的分类1. 外保护系统：外保护系统是建筑物防雷系统的一种。

其主要构成部分是避雷带和接地系统。

外保护系统的作用是通过引导雷电到接地系统，减小雷电对建筑物的危害。

2. 内保护系统：内保护系统是建筑物防雷系统的一种。

其主要构成部分是避雷设备和接地系统。

内保护系统的作用是在雷电冲击下保护建筑物及其设备不受损害。

三、建筑物防雷系统的设计原则1. 安全性原则：建筑物防雷系统的设计应以确保建筑物及其设备不受雷电损害为首要目标。

2. 经济性原则：建筑物防雷系统的设计应以经济合理为原则，尽量减少投资成本。

3. 可靠性原则：建筑物防雷系统的设计应以保证长期可靠运行为目标，确保其功能不受影响。

4. 适用性原则：建筑物防雷系统的设计应根据建筑物的具体情况，采用适当的防雷措施，确保其防护效果。

四、建筑物防雷系统的安装及维护1. 安装要点：建筑物防雷系统的安装应按照相关规范和标准进行，确保其结构牢固、连接可靠。

2. 维护要点：建筑物防雷系统的维护应按照规定周期进行，定期检查各组成部分的状态，及时发现并处理存在的问题。

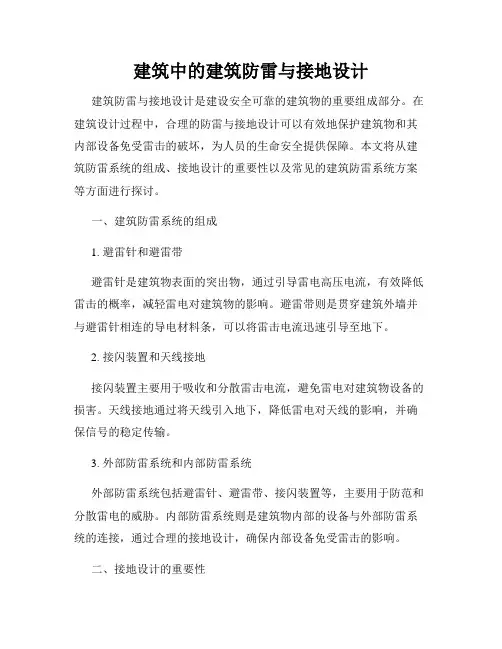

建筑中的建筑防雷与接地设计建筑防雷与接地设计是建设安全可靠的建筑物的重要组成部分。

在建筑设计过程中，合理的防雷与接地设计可以有效地保护建筑物和其内部设备免受雷击的破坏，为人员的生命安全提供保障。

本文将从建筑防雷系统的组成、接地设计的重要性以及常见的建筑防雷系统方案等方面进行探讨。

一、建筑防雷系统的组成1. 避雷针和避雷带避雷针是建筑物表面的突出物，通过引导雷电高压电流，有效降低雷击的概率，减轻雷电对建筑物的影响。

避雷带则是贯穿建筑外墙并与避雷针相连的导电材料条，可以将雷击电流迅速引导至地下。

2. 接闪装置和天线接地接闪装置主要用于吸收和分散雷击电流，避免雷电对建筑物设备的损害。

天线接地通过将天线引入地下，降低雷电对天线的影响，并确保信号的稳定传输。

3. 外部防雷系统和内部防雷系统外部防雷系统包括避雷针、避雷带、接闪装置等，主要用于防范和分散雷电的威胁。

内部防雷系统则是建筑物内部的设备与外部防雷系统的连接，通过合理的接地设计，确保内部设备免受雷击的影响。

二、接地设计的重要性良好的接地设计是建筑防雷系统的核心。

接地系统能够有效地将雷击电流引入地下，防止雷电对建筑物和其内部设备造成破坏。

以下是接地设计的重要性：1. 保护建筑物和人员安全合理的接地设计可以降低雷击造成的电压和电流，保护建筑物内的设备和人员免受危害。

如果没有良好的接地系统，雷电可能会引发火灾、电击等严重的安全事故。

2. 防止设备损坏与维修成本雷击对建筑物内部设备的损坏是一项巨大的经济负担。

通过有效的接地设计，可以减轻雷电对设备的影响，降低设备的维修与更换成本。

3. 提高建筑物的电磁兼容性建筑物内部的设备往往需要稳定的电力供应和通信信号，而雷电可能对电力线路和通信设备造成干扰。

通过合理的接地设计，能够提供良好的电磁兼容性，确保设备的正常运行。

三、常见的建筑防雷系统方案1. 导电屋顶和金属窗框导电屋顶和金属窗框是常见的建筑防雷系统设计，通过将其与外部防雷系统连接，形成完整的导电路径。

建筑工程中的防雷与避雷安全措施近年来，随着建筑工程的不断发展，防雷与避雷安全措施在建筑设计和施工中变得越来越重要。

雷电是一种自然现象，可对建筑物和其内部设备造成严重破坏，甚至威胁人员生命安全。

因此，采取科学合理的防雷与避雷措施，保障建筑工程的安全稳定成为必须的任务。

一、建筑物防雷系统设计建筑物防雷系统设计是保护建筑物免受雷击伤害的关键措施。

它主要包括引雷系统和避雷系统两个部分。

1.引雷系统引雷系统的主要功能是将雷电流引入到地面，以避免雷电直接击中建筑物。

这可以通过建筑物上部的金属导体和避雷针来实现。

金属导体将雷电引入地下的接地装置，从而将雷电的危害降到最低。

2.避雷系统避雷系统主要是指对建筑物进行保护，减少雷击对建筑物和内部设备的损害。

常见的避雷系统措施包括：2.1.防雷带在建筑物周围安装防雷带，能够有效地将雷击电流引入地下接地装置。

防雷带通常铺设在建筑物的地基周围，是一条宽度较大的金属带，能够分散雷击电流，减少对建筑物的影响。

2.2.避雷针避雷针是建筑物顶部的导电杆，通常安装在建筑物的最高点。

避雷针可以吸引雷电并将其引到地下接地装置，避免雷击对建筑物造成破坏。

2.3.避雷网在建筑物的外墙上设置避雷网，能够吸引雷电并将其引向地下接地装置。

避雷网覆盖整个建筑物外墙，能够有效地保护建筑物内部设备。

二、建筑物内部设备的防雷保护除了建筑物本身的防雷系统，建筑物内部设备的防雷保护也是非常重要的。

尤其是一些对雷击非常敏感的设备，如计算机服务器、通信设备等。

下面是一些常见的建筑物内部设备的防雷保护措施：1.安装避雷器避雷器是一种能够吸收和消除雷击电流的保护设备，能够有效地保护建筑物内部设备。

避雷器通常安装在设备供电线路上，能够防止雷击电流通过电路直接影响设备。

2.接地保护建筑物内部设备的接地非常重要，能够有效地将雷击电流排放到地下接地装置。

对于一些对雷击敏感的设备，需要采用双重接地措施，以增加设备的防雷能力。

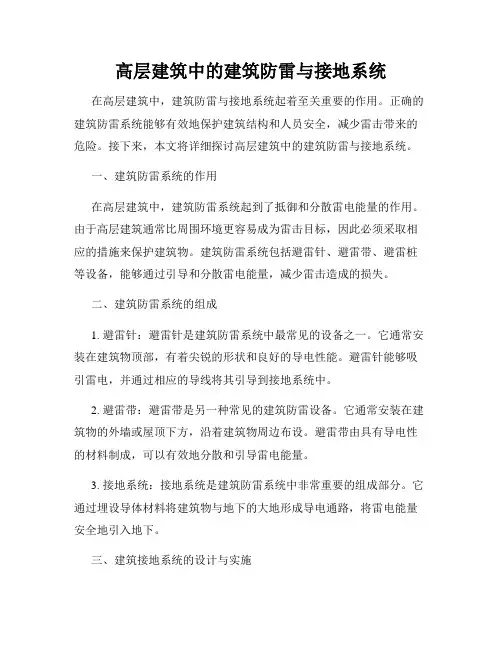

高层建筑中的建筑防雷与接地系统在高层建筑中，建筑防雷与接地系统起着至关重要的作用。

正确的建筑防雷系统能够有效地保护建筑结构和人员安全，减少雷击带来的危险。

接下来，本文将详细探讨高层建筑中的建筑防雷与接地系统。

一、建筑防雷系统的作用在高层建筑中，建筑防雷系统起到了抵御和分散雷电能量的作用。

由于高层建筑通常比周围环境更容易成为雷击目标，因此必须采取相应的措施来保护建筑物。

建筑防雷系统包括避雷针、避雷带、避雷桩等设备，能够通过引导和分散雷电能量，减少雷击造成的损失。

二、建筑防雷系统的组成1. 避雷针：避雷针是建筑防雷系统中最常见的设备之一。

它通常安装在建筑物顶部，有着尖锐的形状和良好的导电性能。

避雷针能够吸引雷电，并通过相应的导线将其引导到接地系统中。

2. 避雷带：避雷带是另一种常见的建筑防雷设备。

它通常安装在建筑物的外墙或屋顶下方，沿着建筑物周边布设。

避雷带由具有导电性的材料制成，可以有效地分散和引导雷电能量。

3. 接地系统：接地系统是建筑防雷系统中非常重要的组成部分。

它通过埋设导体材料将建筑物与地下的大地形成导电通路，将雷电能量安全地引入地下。

三、建筑接地系统的设计与实施1. 地质勘探：在设计建筑接地系统之前，地质勘探是必不可少的一步。

地质勘探可以帮助工程师了解地下土层的情况，包括土壤类型、电阻率等因素，以便为接地系统的设计提供准确的数据。

2. 接地系统布置：根据地质勘探结果和建筑物的特点，工程师将设计合适的接地系统布置方案。

接地系统通常由垂直接地装置和水平接地装置组成，可以根据建筑物的具体情况选择合适的接地装置。

3. 施工与安装：在实施接地系统之前，需要进行相应的施工与安装工作。

这包括埋设接地装置、布设导体、连接建筑物与地下导体等步骤。

施工和安装必须符合相关的标准和规范，以确保接地系统的安全和有效性。

四、建筑防雷系统的维护与检测1. 定期检测：建筑防雷系统应该定期进行检测，以确保各个设备的正常工作。

强电施工图设计说明之建筑物防雷、接地及安全（一）建筑物防雷1、本工程防雷等级为第二类。

建筑物的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。

2、接闪器：在屋顶采用①10镀锌圆钢做避雷带，屋顶避雷连接线网格不大于10m*10m 或12m*8m。

3、引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根①16以上主筋通长（焊接、绑扎）作为引下线，间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。

外墙引下线在室外地面下1m处引出与室外接地线焊接。

4、玻璃幕墙或外挂石材的预埋件及龙骨的上下端均应与防雷引下线焊接。

均压环利用圈梁内两根①16以上主筋通长（焊接、绑扎）形成。

5、接地极：接地极为建筑物桩基、基础底板轴线上的上下两层主筋中的两根通长（焊接、绑扎）形成的基础接地网并连接室外人工接地装置（护坡桩）组成。

室外接地极距建筑物大于3m，距室外地面1m。

用40*4镀锌扁钢连接成水平接地装置，垂直接地极为①50，长2.5m，每5m设一根。

6、建筑物四角的外墙引下线在距室外地面上0.5m处设测试卡子。

7、凡突出屋面的所有金属构件，如卫星天线基座、（电视天线金属杆）、金属通风管、屋顶风机、金属屋面、金属屋架等均应与避雷带可靠焊接。

8、室外接地凡焊接处均应刷沥青防腐。

（二）接地及安全1、本工程防雷接地、变压器中性点接地、电气设备的保护接地、电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地极，要求接地电阻不大于0.5欧姆，实测不满足要求时，增设人工接地极。

2、从变配电室至强电竖井敷设一条40*4mm镀锌扁铜钢，将变配电室接地与强电竖井内接地相连。

电缆桥架及其支架全长应不少于两处与接地干线连接。

弱电竖井内的接地线其下端应与接地网可靠连接。

所有强、弱电竖井内均垂直敷设一条，水平敷设一圈40*4mm镀锌扁钢，水平与垂直接地扁钢间应可靠焊接，并每层与楼板筋连接。

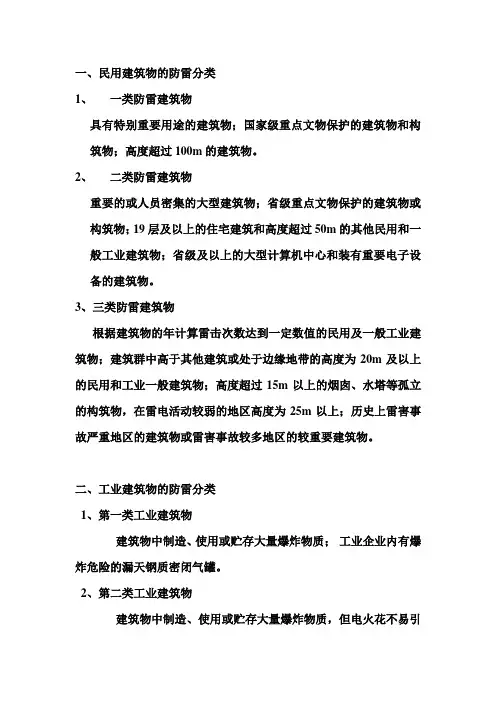

一、民用建筑物的防雷分类1、一类防雷建筑物具有特别重要用途的建筑物；国家级重点文物保护的建筑物和构筑物；高度超过100m的建筑物。

2、二类防雷建筑物重要的或人员密集的大型建筑物；省级重点文物保护的建筑物或构筑物；19层及以上的住宅建筑和高度超过50m的其他民用和一般工业建筑物；省级及以上的大型计算机中心和装有重要电子设备的建筑物。

3、三类防雷建筑物根据建筑物的年计算雷击次数达到一定数值的民用及一般工业建筑物；建筑群中高于其他建筑或处于边缘地带的高度为20m及以上的民用和工业一般建筑物；高度超过15m以上的烟囱、水塔等孤立的构筑物，在雷电活动较弱的地区高度为25m以上；历史上雷害事故严重地区的建筑物或雷害事故较多地区的较重要建筑物。

二、工业建筑物的防雷分类1、第一类工业建筑物建筑物中制造、使用或贮存大量爆炸物质；工业企业内有爆炸危险的漏天钢质密闭气罐。

2、第二类工业建筑物建筑物中制造、使用或贮存大量爆炸物质，但电火花不易引起爆炸或不至于造成巨大破坏和人身伤亡者；有爆炸危险的场所；雷击次数较多，或雷击后对工业生产影响严重。

3、第三类工业建筑物雷击后对工业生产有影响；历史上雷害事故较多的地区建筑物。

三、建筑物防雷措施对第一类建筑物应防止直击雷，感应雷和雷电波侵入；对于第二类建筑物应防止直击雷，根据具体情况，考虑感应雷和雷电波侵入；对于第三类建筑物一般只考虑直击雷。

四、各类防雷建筑物的保护措施1、防直接雷采用接闪器（避雷针，避雷带或避雷网）、引下线、接地装置。

接闪器的防雷作用不在于避雷，而在于接受雷电流。

接闪器引来雷电流，通过引下线和接地体安全地引导入地。

2、防间接（感应）雷雷云通过静电感应效应在建筑物上产生的很高的感应电压，可通过将建筑物的金属屋顶、房屋中的大型金属物品，全部加以良好的接地处理来消除。

雷电流通过电磁效应在周围空间产生的强大电磁场，使金属间隙因感应电动势而产生的火花放电，使金属回路因感应电流而产生的发热，可用将相互靠近的金属物体全部可靠地连成一体并加以接地的办法来消除。

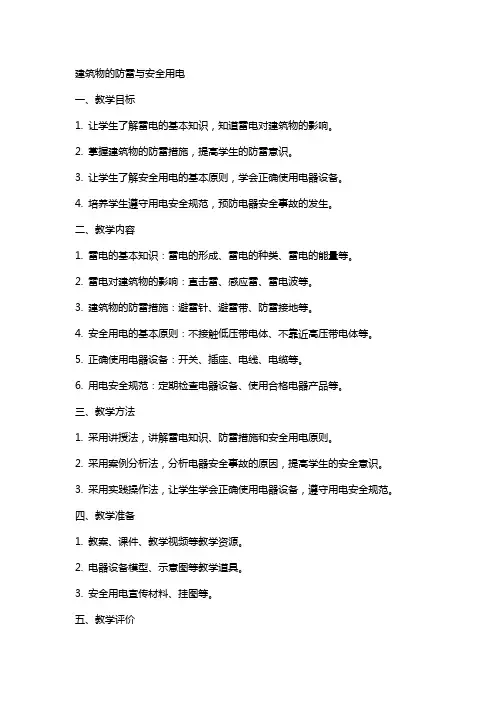

建筑物的防雷与安全用电一、教学目标1. 让学生了解雷电的基本知识，知道雷电对建筑物的影响。

2. 掌握建筑物的防雷措施，提高学生的防雷意识。

3. 让学生了解安全用电的基本原则，学会正确使用电器设备。

4. 培养学生遵守用电安全规范，预防电器安全事故的发生。

二、教学内容1. 雷电的基本知识：雷电的形成、雷电的种类、雷电的能量等。

2. 雷电对建筑物的影响：直击雷、感应雷、雷电波等。

3. 建筑物的防雷措施：避雷针、避雷带、防雷接地等。

4. 安全用电的基本原则：不接触低压带电体、不靠近高压带电体等。

5. 正确使用电器设备：开关、插座、电线、电缆等。

6. 用电安全规范：定期检查电器设备、使用合格电器产品等。

三、教学方法1. 采用讲授法，讲解雷电知识、防雷措施和安全用电原则。

2. 采用案例分析法，分析电器安全事故的原因，提高学生的安全意识。

3. 采用实践操作法，让学生学会正确使用电器设备，遵守用电安全规范。

四、教学准备1. 教案、课件、教学视频等教学资源。

2. 电器设备模型、示意图等教学道具。

3. 安全用电宣传材料、挂图等。

五、教学评价1. 课堂问答：检查学生对雷电知识、防雷措施和安全用电原则的理解。

2. 案例分析：评估学生分析电器安全事故原因的能力。

3. 实践操作：检查学生正确使用电器设备、遵守用电安全规范的情况。

4. 课后作业：布置相关题目，巩固所学知识。

六、教学步骤1. 导入新课：通过播放雷电现象的视频，激发学生的兴趣，引出建筑物的防雷与安全用电主题。

2. 讲解雷电知识：介绍雷电的形成、种类和能量，使学生了解雷电对建筑物的影响。

3. 讲解防雷措施：讲解避雷针、避雷带、防雷接地的作用和原理，强调建筑物防雷的重要性。

4. 安全用电原则：教育学生不接触低压带电体，不靠近高压带电体，提高学生的安全用电意识。

5. 正确使用电器设备：教授开关、插座、电线、电缆的正确使用方法，提醒学生注意用电安全。

七、课堂互动1. 小组讨论：让学生分组讨论雷电对建筑物的影响以及如何进行有效的防雷措施。

建筑物防雷操作规程一、总则为保障建筑物及其人员财产的安全，防止雷击事故的发生，特制定本建筑物防雷操作规程。

本规程适用于各类建筑物的防雷操作工作。

二、防雷设施1. 建筑物顶部应设置合理可靠的避雷装置，包括避雷针、避雷带等。

避雷装置应严格按照相关国家标准安装。

2. 建筑物立面和墙体上应设立接闪装置，以便将雷电从建筑物引入地下。

3. 建筑物内部应设置良好的接地系统，确保雷击电流能够迅速通过接地系统流入地下。

三、防雷导则1. 大风暴前的预警在大风暴来临之前，应通过气象预报等渠道及时了解天气情况，特别是雷暴天气的预警信息。

一旦有雷暴预警，应立即做好建筑物的防雷准备工作。

2. 监测雷电活动建筑物应配备雷电监测设备，实时监控雷电活动的情况。

一旦监测到雷电活动异常，应及时采取相应的防雷措施，确保建筑物安全。

3. 雷击风险评估在建筑物规划和设计阶段，应进行雷击风险评估，确定建筑物所处地区的雷击频率和风险等级。

根据评估结果，合理配置防雷设施，确保建筑物的防雷能力。

4. 建筑物周边环境清理要确保建筑物周边环境的清洁，避免高耸物体和容易积水的地方。

及时清理树枝、广告牌等高耸物体，清理堆放物和积水，以防止这些物体成为雷击对象。

四、防雷操作流程1. 预防措施在雷暴天气或有雷电预警的情况下，建筑物内人员应注意以下预防措施：- 尽量避免在雷暴天气下进入高楼或者室外空旷的地方。

- 在室内时，避免接触水龙头、家电等接地物体。

- 避免使用有线电话和有线网络设备。

- 尽量不要使用金属制品，例如伞、铁制品等。

2. 应急处理如果建筑物被雷击，应采取以下应急处理措施：- 立即躲避到安全区域，远离窗户、金属物品和高耸物体。

- 切勿在雷电天气下接打有线电话或使用有线网络设备。

- 如果在室外暴露在雷电下，应迅速躲进符合安全要求的建筑物内。

五、应急演练为了增强人员的防雷意识和应对能力，建议定期组织建筑物防雷的应急演练。

演练内容包括触发雷击警报器、执行防雷预案、疏散研发部等。
