钣金原材料检验标准1

钣金件检验标准5则范文第一篇：钣金件检验标准3063钣金件检验标准一、适用范围: 公司产品306钣金件的尺寸、外观检验。

二、检验项目及验收标准: A.尺寸验收标准: 尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配为准。

B.表面处理验收标准: 1.颜色、图案、光泽度与样板相符合，同批产品无色差(不得大于3度)。

2.附着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。

3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。

4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。

C 外观判定标准, 1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。

2.表面污点、颗粒、气泡检验: 2.1 A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。

2.2 B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。

2.3 C 面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。

4.烤漆厚度30μm-60μm。

5、不得有纹印，粘有织物绒毛现象；6、不能有流挂：表面有液体流淌状的突起，顶端呈圆珠状；7、不能有颗粒：表面呈砂粒状，用手摸有阻滞感；8、不能有桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； 5)不能有漏底：表面透青，露出底材颜色；6)不能有麻点：表面因收缩而呈现小孔（麻点），亦称针孔；7)不能有发花：表面颜色深浅不一，呈花纹状；8)不能起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）；9 不能有夹杂：涂层中夹有杂物；机械损伤：外力所致的划伤、刮花、磨损、碰伤。

备注：A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面第二篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

钣金车间质量检验标准内容1，原材料质量标准2，下料质量标准3，冲切质量标准4，冲孔质量标准5，辊弧质量标准6，折弯质量标准7，焊接质量标准8，粗磨质量标准9，组装质量标准10，抛光质量标准目的：明确钣金车间各工序所生产的零部件的检验方法和质量要求，确保每件产品合格流入下工序。

适用范围：钣金车间加工的各工序，是对钣金车间加工产品的质量的控制。

职责：1、钣金车间操作技术人员负责对钣金加工过程的产品的自检，互检。

2、综合质检部在钣金车间的质检员负责对钣金生产加工的过程中的产品质量进行抽验、监督、确认。

3、综合质检部负责对不合格品的发现,记录并做标识隔离,组织处理不合格品。

4、生产部钣金车间参与不合格品的处理。

5、采购部对进厂的钣金原料不合格品与供应商进行沟通。

检测工具：5mm卷尺、200\300卡尺、角度尺、目测一、下料组1、内装：⑴先审图后施工,首先对工程项目的料厚,规格,领用数量进行审核后,严格按图纸要求进行下料。

⑵标准件下料5件内的长≤2000m m、宽≤1200m m尺寸公差控制在±0.5m m，5件以上的产品下料尺寸要完全跟图纸一致，≥2000m m公差控制在±0.8m m.⑶非标件下料5件以内的长≤2000m m、≤1200m m宽尺寸公差控制在±0.8m m，5件以上的产品下料尺寸要完全跟图纸一致，≥2000m m公差控制在±1m m。

⑷标准件、非标件的下料毛刺公差控制在±0.3m m。

⑸标准件5件以内的产品对角线公差在±0.5m m。

5件以上的产品对角线要完全跟图纸一致，非标件5件以内的产品角线公差在±1m m，5件以上的产品对角线要完全跟图纸一致,长度≥4000m m,宽度≥1300m m对角线公差±3m m。

⑹表面无划伤、凹凸点、水印、氧化、辊印、波浪、变形等。

划伤、凹凸点宽度＞1m m，深度＞0.3m m，板面是≤2000m m，划伤、凹凸点宽度＞1.5m m、深度＞0.5m m，板面是≥2000m m。

钣金成品检验标准检验项目品质要求/标准检验方法备注一、外观及结构检查1、喷涂质量1.1在室内高效能日光灯或室外自然光D65光源下与相应标准色板无明显色差（色差计：第1级表面（每个正面或门）：△E≤0.7；其他级表面：△E≤1.0）1.2喷涂厚度： 60um≤T≤90um（平纹）或者70um≤T≤90um（砂纹、桔纹）；1.3光泽度与标准色板一致，目视无差别；1.4涂层光滑平整，流平性好，无波纹、桔皮等不良现象；1.5涂层外观要求：1.5.1 产品外观不允许有任何掉塑、漏底、碰伤、划伤、污迹、明显补痕等不良现象；1.5.2 第1级表面（每个正面或门）每1 m²最多允许有3处：a)面积为不超过1mm²的针孔、涂层颗粒、砂眼等不良现象； 1处：b)面积为不超过2 mm²的桔皮、流挂等不良；1.5.3第2级表面（内门面、内部件表面）最多允许有6处上述a现象;2处b现象；1.5.4第3级表面（不可见内部表面等）最多允许有10处上述a现象；3处b现象。

1.1目视、色板1.2涂层测厚仪1.3、1.4色板/目视1.5目视2、电镀件/表面氧化型材质量2.1柜架箱外表件的电镀件/表面氧化型材（包含立柱）无生锈、起皮、漏镀等不良现象；2.2每1 m²最多允许有3处不超过1mm²的轻微划伤、花水印、黑点等不良现象；目视3、丝印质量3.1丝印清晰、完整、无破残缺损等不良现象，且符合图纸制作要求；3.2丝印颜色与标准一致；3.3丝印耐溶剂性良好：用棉布蘸工业酒精后，用1KG的力来回抹擦10次，丝印无被腐蚀。

〇3.1、3.2目视3.3棉布、工业酒精4、加工质量4.1无机加工毛刺、披锋、影响使用等不良；4.2外露和操作部位的锐边倒圆半径R不得小于2mm；4.3焊接处应无明显焊渣、焊疤过大，虚焊等不良；4.4产品不允许有任何磕碰与损伤现象。

目视、卡尺、小铁锤敲击实验一、外观及结构检查5、装配质量5.1附件完整，装配整齐一致；5.2紧固件为我司选用紧固件，装配牢固，无甩头、滑牙等不良；5.3门缝间隙≤2mm，门旋转灵活，无响声、无明显晃动，而且开启角度大于120度；5.4锁开启或转动灵活、顺畅，外观良好；5.5机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便；5.6 装配后的成品外观良好，无划伤、污迹、杂物等存在。

钣金件检验标准5.1作业条件:5. 1.1正常光线(晴日)应以目距300--350mm,45度视角作业,夜晚日光灯下目距缩短100mm. 5. 1.2本标准所指一级面是指CASE之上面、正面和背面，二级面是指两侧，三级面是指CASE之底部.5. 1.3本标准所列缺点之尺寸,均指缺点之外接圆尺寸5. 1.4本标准所谓“明显”是指扫视一面三秒钟即可.5. 1.5黑点为0.3mm以下不算点.5.3二级外观检验通用标准项次检验内容及标准判定1 电解料<SECC,SGCC,SPTE等不须烤漆,电镀,电着等后序工艺>1.1 划伤,擦伤,触摸无手感a 伤痕长度在一级面大于20mm,二级面大于45mm,三级面大于80mm MIb 多条伤痕累加在一级面大于40mm,二级面大于80mm,三级面大于140mm MIc 45mm以内不能同时出现两条MA1.2 划伤,擦伤,触摸有手感a 刮伤长度在一级面大于4mm,二级面大于6mm,三级面大于10mm MA0.2φmm,三级面大于5.1φ二级面大于,mm0.1φb 刮伤是点,在一级面大于MAc 45mm以内不能同时出现两条MA1.3 镀锌层脱落a 一级面达3.5mm以上,二级面达5mm以上,三级面达7mm以上MAb 多点累加在一级面达7mm以上,二级面达10mm以上,三级面达18mm以上MA1.4 生锈a. 一级面大于1.2mm,二级面达4mm,三级面达6mm以上MAb 切割,冲孔之边缘生锈,但正面能够看得到,锈痕长度在10mm以上MA1.5 尺寸尺寸不合规格造成擦伤,装配困难,或与其它部份配合缝隙过大,超过1.2mm MA1.6 变形a 变形造成装配困难及擦伤MAb 与其它部份配合缝隙超过1.5mm MAc 局部变形深达1.0mm以上,面积6mm以上MAd 边缘变形,与其它部份配合缝隙过大,一级面超过1.2mm,二级面超过2.5mm,三级面边3.5mm MAe 角度偏差大于1度MI1.7 不洁a 表面有污点,直径在一级面达3mm,二级面达5mm,三级面达8mm以上MAb 30mm以内不能同时出现两点MAc 多点累加尺寸在一级面达4mm以上,二级面达8mm以上,三级面达18mm以上MA。

封面页文件编号： WI－BJ－023文件名称：钣金件通用检验标准修订号: 1.0（包括封面，共 16 页）1.0目的为保证我司钣金件产品的质量，又减少图纸对通用要求的描述，特制订本通用检验标准。

2.0范围本标准适用于我司标准以及非标准的钣金产品，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验标准，主要从外观、尺寸控制、力度、组装要求作出规定；对钣金件产品的功能、结构特别性能不作规定，我司主要产品要求须参照相关检验标准，特别产品之特殊要求需另外说明。

3.0职责3.1工程部3.1.1设计时应支持本标准，对特别要求应特别说明。

3.1.2与本标准有关的不符合项之特纳。

3.2销售部3.2.1客户特别要求的收集3.2.2与本标准有关的不符合项之特纳3.3生产部按本标准做货及自检。

3.4品管部按本标准检验。

4.0作业内容4.1剪床开料4.1.1外观保证4.1.1.1剪床开料必须用经IQC检验合格之板材，大料平直度、外表面状态必须符合IQC检验标准。

4.1.1.2未经确认不得采用已生锈之SECC和SPCC板料，以及表面严重划伤之SUS板料。

4.1.1.3对胶沙不锈钢应注意开料之纹向要求，不可在不确定情况下作出纹向任意开料，并严格保护表面，以避免刮伤。

4.1.1.4剪床开料之批锋应小于料厚之3%，手摸应无明显刮手现象。

4.1.2尺寸控制4.1.2.1为保证钣金成形尺寸，减少过程累积误差对工件尺寸的影响，剪床开料尺寸允差按下表检验：4.1.2.2对一开几过多的开料件，如单一方向开料数量超过六件（一般应为偶数），应先将料对开，然后再开成单件，以减少误差累积。

4.1.2.3对长度超过1500-2500之开料切边直线度应小于0.3mm/m，宽度大小端误差小于0.5mm。

4.1.2.4开料件之长短边90。

角度允差±3´。

4.2 CNC冲孔4.2.1外观保证4.2.1.1 CNC冲孔应先检查板材是否有划伤，对经剪床放行而有少许划伤之板料，冲孔时应将划伤面尽量放于批锋面，以减少对外观的影响。

钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。

本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。

二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。

2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。

3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。

4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。

三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。

2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。

3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。

四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。

2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。

3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。

4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。

5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。

6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。

五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。

2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。

3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。

六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。

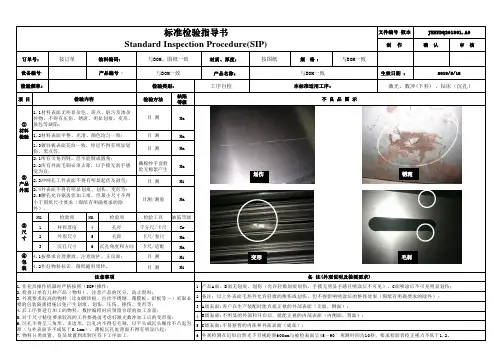

标准检验指导书Standard Inspection Procedure(SIP)文件编号.版本JXHYDQ201801.A0制作确认审核订单号：按订单物料编码：与BOM、图纸一致材质、厚度：按图纸规格：与BOM一致设备编号:产品编号:与BOM一致产品名称;与BOM一致生效日期：2018/5/18检验频率:检验类别：工序自检本标准适用工序:激光、数冲(下料) 、钻床（沉孔）项目检验內容检验方法缺陷等级不良品图示①材料检验1.1材料表面无明显杂色、斑点、脏污及渗杂异物，不得有压伤、锈斑、明显划痕、变形、鼓包等缺陷；目测Ma划伤锈斑变形毛刺1.2材料表面平整、光滑、颜色均匀一致；目测Ma1.3镀锌板表面花纹一致，锌层不得有明显划伤、黑点等。

目测Ma②产品外观2.1所有尖角到钝，但不能倒成圆角；2.2所有外面毛刺必须去除，以手摸无刮手感觉为宜；戴棉纱手套检验无棉絮产生Ma 2.3冲网孔工件表面不得有明显起伏及鼓包；目测Mi 2.4外表面不得有明显划痕、划伤、变形等；2.5腰孔允许锯齿状加工痕，但最小尺寸不得小于图纸尺寸要求（图纸有明确要求的除外）。

目测/测量Ma③尺寸NO.检验项NO.检验项检验工具缺陷等级1材料厚度4孔径千分尺/卡尺Cr2外形尺寸5孔距卡尺/卷尺Ma3沉孔尺寸6沉孔角度和方向卡尺/适配Ma④包装4.1按要求合理摆放、注意防护、正反面；目测Mi4.2作好物料标识，图纸随料周转。

目测Mi注意事项备注(外观说明及检测要求)1.作业员操作机器时严格按照（SOP)操作；2.检查订单有几种产品（物料），注意产品的区分，防止混料；3.外观要求较高的物料（比如镀锌板、拉丝不锈钢、覆膜板、铝板等～）采取必要的包装隔离措施以免产生划痕、划伤、压伤、擦伤、变形等；4.后工序要进行加工的物料，数控编程时应预留合理的加工余量；5.对于尺寸精度要求较高的工件要提前考虑好激光数冲加工后的变形量；6.沉孔不得呈三角形、多边形，沉孔内不得有毛刺，以平头或沉头螺丝不凸起为准（与外表面齐平或低于0.1mm），薄板沉孔处背面不得有明显凸起；7.物料分类放置、良品放置到流转区待下工序加工。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

引言：钣金是一种重要的制造工艺，广泛应用于汽车、航空航天、建筑和电子等领域。

为了确保钣金制品的质量，需要进行严格的质量检验。

本文将介绍钣金质量检验的标准，包括材料检验、尺寸检验、外观检验、力学性能检验和表面处理检验。

概述：钣金质量检验标准是保证钣金制品质量的重要依据，它涉及到材料的选择和质量要求、尺寸的准确度、外观的美观程度、力学性能的测试以及表面处理的要求等方面。

合格的钣金制品应该符合各项检验标准，以确保其在使用过程中的安全性、可靠性和持久性。

正文：一、材料检验1. 材料的选择：根据钣金制品的用途和要求，选择适当的材料。

常用的钣金材料有冷轧板、热轧板、不锈钢等。

选择合适的材料可以确保钣金制品的强度和耐腐蚀性。

2. 材料质量要求：材料需要满足相应的国际或行业标准，如ISO 9001，ASTM等。

检验包括材料的化学成分、物理性能和机械性能等。

二、尺寸检验1. 尺寸的准确度：检验钣金制品的尺寸是否符合设计要求。

包括平面度、垂直度、平行度等尺寸公差检验。

2. 测量工具的使用和校准：使用合适的测量工具进行尺寸检验，如千分尺、游标卡尺、投影仪等。

同时，需要定期校准这些测量工具，确保其精度和准确度。

三、外观检验1. 表面平整度：检验钣金制品的表面平整度，包括平整度、波纹度等。

表面平整度的要求可以根据不同的用途和外观要求来确定。

2. 表面缺陷：检查钣金制品表面是否有划痕、氧化、凹陷等缺陷。

根据不同的表面质量要求，可以定义不同的缺陷标准。

四、力学性能检验1. 强度和硬度检验：测试钣金制品的抗拉强度、屈服强度、延伸率等力学性能。

常用的测试方法有拉伸试验机、冲击试验机等。

2. 断裂韧性：测试钣金制品在受力作用下的抗断裂性能。

根据不同的钣金制品的应用领域和要求，可以选择不同的测试方法，如Charpy冲击试验、缺口冲击试验等。

五、表面处理检验1. 表面涂装检验：检验涂装膜的厚度、附着力、耐候性等。

常用的测试方法有薄膜厚度计、附着力测试机等。

钣金产品检验标准1.引言钣金产品是一种利用金属板材加工而成的产品，具有轻巧、坚固、耐腐蚀等特点，广泛应用于汽车、电子、建筑等行业。

为了保证钣金产品的质量，需要进行严格的检验。

本文档旨在制定钣金产品的检验标准，以确保产品符合相关要求。

2.标准适用范围本标准适用于各类钣金产品的检验。

3.术语和定义•钣金产品：利用金属板材加工而成的产品，如钣金箱、钣金件等。

•检验：为了判定钣金产品是否符合相关要求，对其进行的检查和测试。

•缺陷：钣金产品中存在的不符合要求的特点或状况。

4.检验方法4.1 外观检查4.1.1 钣金产品的表面不得有明显的划痕、凹凸、氧化等缺陷。

4.1.2 钣金产品的边缘应平直，无明显的毛刺。

4.1.3 钣金产品的焊接部位应均匀、牢固，并且无明显的焊接缺陷。

4.1.4 钣金产品的油漆涂层应平整、光滑，无明显的起泡、剥落等缺陷。

4.2 尺寸检查4.2.1 钣金产品的外形尺寸应符合设计要求。

4.2.2 钣金产品的平整度应在允许范围内。

4.2.3 钣金产品的平行度、垂直度应符合规定的要求。

4.3 材质检查4.3.1 钣金产品的材质应符合设计要求，可通过化学成分分析、金相检查等方法进行检验。

4.4 功能检查4.4.1 钣金产品的功能应符合相关要求，可通过装配、试用等方法进行检验。

4.5 气密性检查4.5.1 钣金产品的气密性应符合相关要求，可通过气密性测试进行检验。

4.6 确定缺陷等级钣金产品的缺陷根据其对产品质量的影响程度可以分为以下等级：一般缺陷、重要缺陷、严重缺陷。

具体缺陷等级的划分可根据产品的使用要求和标准进行确定。

5.检验记录与报告对每个检验样本的检验结果应进行记录，包括样品编号、检验日期、检验项目、检验方法、检验依据、检验结果等内容。

记录应保存至少两年，并且可以根据需要提供相关检验报告。

6.检验频次6.1 钣金产品的检验频次应根据产品的种类、用途、重要性等因素进行确定。

6.2 对同一批次的钣金产品，应从中随机选取足够数量的样品进行检验。

检验水平一、金属材料工序 名称Ⅱ检验类别 文件编号生效日期版本号 页次巡检、自检、首检1. 钣材厚度及质量(材质、密度、 机械性能和规格)应符合国标，采用的钣材需出示性能测试报告及厂商证明。

2. 材料外观：平整无锈迹，无开裂与变形。

3. 尺寸：按图纸或者技术要求执行，本司未有的按现行国标执行。

二、塑粉1. 塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及 各项检验参数。

2. 试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。

三、前处理溶液1. 通过 PH 试纸检验溶液的酸碱度。

2. 通过酸碱测试实验检验溶液的酸碱度及浓度。

3. 按厂家提供的配置标准做实验，检验其个参数是否合格。

四、通用五金件、紧固件1. 外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

2. 尺寸：按图纸与国标要求，重要尺寸零缺陷。

3. 性能：试装配与使用性能符合产品要求。

严格控制来料的质量，对有的来料需做必要的实验及测试方可放行。

产品确认具体操作标准见附表。

编制： 日期：审核： 日期：批准： 日期：抽样 GB/T2828.1 正常 方案 检验一次抽样文件 标题文件编号文件标题抽样方案GB/T2828.1 正常检验一次抽样工序名称Ⅱ检验类别生效日期版本号页次巡检、自检、首检1. 确认所剪钣材的材质、密度、机械性能和规格(厚度、粗糙度等)是否符合机械图纸要求。

2. 确认设备是否超负载 (我公司剪板机可剪4mm 以下，最大宽度2500mm)。

3. 测量尺寸(长、宽|对角) 是否符合图纸要求。

(未注公差尺寸参考下表： )基本尺寸(mm) 50 80 120 180 250 315公差小于(mm) 0.3 0.35 0.4 0.5 0.55 0.6400 500 630 800 1000 1250 2000 25000.65 0.7 0.8 0.9 1.0 1.25 1.75 2.04. 板料无弯曲，无变形，表面无划伤，切口光滑毛，刺刺高度小于0.2mm。

钣金件外观质量验收标准产品编号：1.钣金件、焊接件表面应光滑、平整、无凹凸，不允许有锤痕、手感明显的压痕、喷溅、浮锈、划伤、打磨凹坑等缺陷。

2.钣金件、焊接件保证零件表面整体光滑、平整、抛磨纹路一致，1200x1200≥33.允许钣金涂漆件表面局部有油漆层可遮盖的轻微划痕（划痕深度≤0.2mm ），划痕两边不能有凸起。

在钣金涂漆件表面可做局部打磨修整，修整时，除点焊自然形成的无法消除的圆形凹坑外，不允许形成打磨凹坑、抛光片打磨形成的深痕。

4.钣金件表面处理前不允许有明显划痕，钣金件表面处理前外表面允许缺陷按表1。

表1 钣金件表面处理前允许的缺陷5.零件折弯棱角分明，整个零件折弯半径大小一致，无明显挤伤缺陷，零件棱边应倒钝。

6.零件点焊或断续焊时，要求焊点分布均匀，在同一平面内焊点间距基本一致，间距公差±3mm ，点焊焊点基本大小一致。

7.零件连续焊时，外观焊缝应光滑平整或呈均匀的西鳞波纹状，不允许有尖角、熔渣、氧化皮、烧穿、塌角、咬边。

焊缝修整半径≤折弯半径，且基本一致。

不形成零件外形尺寸轮廓的焊缝可不打磨（主要是焊接结构件）。

8. 划线钻孔的钣金件，划线长度不应超过钻孔直径的1.5倍。

10. 氩弧焊、二氧化碳气体保护焊、氧焊、压力电阻焊零件，按焊接及打磨修整实物标样进行外观质量验收检验。

零件外表面尺寸 划痕长度L(mm)划痕深度H （mm ）处数N 长度（mm ） 宽度（mm ）＜100 ＜4 ＜0.01 0 100～500 ＜10 ＜0.01 ≤2 500～1000 ＜20 ＜0.01 ≤4 1000～1500 ＜30 ＜0.01 ≤6 1500～2000＜40＜0.01≤6。

钣⾦件来料检验规范标准（参考材料）钣⾦件来料检验标准12、适⽤范围：公司所有⼗字屏外框的来料检验3、标准制定依据：本标准制定时焊接部分参考了国标《GB10854-89钢结构焊缝外形尺⼨》、《SCT 8131-1994渔船船体焊缝外观质量要求》，并引⽤了相关缺陷术语，本标准最终解释权归杭州五湖（新湖）电⼦有限公司所有4、检验时参考⽂件：外框设计图纸、采购订单、焊接部位⽰意图、焊接缺陷⽰意图5、抽样⽅案：6、验收⽔准：7、破坏性试验：每批产品外协⼚须提供油漆附着⼒百格实验报告，如有条件可提供焊接点⾦相检验报告（宏观与微观检验）及⼒学性能检验报告（焊缝和接头的延伸强度、接头的冲击韧性、接头的抗弯⾓度及硬度和延性检验）&焊接⼯艺：焊接时使⽤⽓保焊进⾏焊接9、防锈处理：⽅管表⾯须采⽤镀锌⼯艺处理，以防⽌氧化；焊缝涂敷防锈漆（要求防锈漆完全将焊缝及焊接点覆盖） 10、缺陷等级定义CR （严重缺陷）：危及消费者⼈⾝及财产安全的缺陷或隐患（如外框焊接点失效引起外框跌落等）MA （重缺陷）：使客户或消费者失去信任的缺陷或隐患，如规格尺⼨与客户要求不符，外框颜⾊与要求不符等 MI （轻缺陷）：原产品机能可以正常发挥，但在外观上不能完全令⼈满意的缺陷，例如划伤，⾊差等 11、外观⾯定义⼀级⾯：铝边框的正反两个⾯及上侧⾯、控制盒前后盖的正⾯及上侧⾯⼆级⾯：铝边框的外侧⾯与控制盒前后盖的外侧⾯（上侧⾯除外）三级⾯：底部铁板表⾯、与底部铁板相连的⽅管表⾯、铝边框内侧⾯、铝边框上安装单元板的⾯、U 型⽀架表⾯、⽂件编号⽂件名：钢条表⾯焊接缺陷⽰意图*⽅管⾓焊缝焊点尺⼨娶求铝型材对接焊焊点尺⼨要求369丄2 13.1445.16等8个焊接部位:：K=10-15linn. 11= _-10. ? mm;E=0-1111111； 6 ■ 90 1+245/7&10J.1等8个焊接部位; K=5-10mm;h=3. 5-7. 0 nun'E=0-lmm, 6 - 90*哋深度厚厦W s nn0T> d<0,3rnri母荊厚度> S rwRT，d<0i5nr尖卡兌⽑刺焊瘤：不允许有⿀度光滑焊瘤；三级⾯2Q0nn内允许1个弧坑1⼝厲朗|I1*央渣)))”))冊时⽓⼉f?縫允许W1个'不允许有穿透⽓孔lODrn范围拣焊缝每侧WF个*。

钣金结构件检验通用标准1：钣金结构件检验通用标准一、引言1.1 目的1.2 适合范围二、术语和定义2.1 术语解释三、检验范围3.1 钣金结构件检验项目3.2 检验标准3.3 检验方法四、材料要求4.1 材料分类4.2 材料要求及检验方法五、外观要求5.1 表面光洁度5.2 表面涂层5.3 表面缺陷检验六、尺寸要求6.1 尺寸测量工具6.2 尺寸容许偏差6.3 表面平整度要求七、性能要求7.1 强度要求7.2 刚度要求7.3 密封性要求八、特殊测试要求8.1 耐腐蚀性测试8.2 防震性能测试8.3 焊缝质量检验九、检验记录及报告9.1 检验记录要求9.2 检验报告要求十、附件罗列出本所涉及附件如下：1. 技术图纸2. 检验记录表3. 检验设备清单十一、法律名词及注释罗列出本所涉及的法律名词及注释：1. 质量管理体系：指组织在组织内实施并维护的，为持续改进和提供一致性，以满足客户要求的质量管理活动。

2. GB/T 19001-2022：质量管理体系-要求。

2：钣金结构件检验通用标准一、引言1.1 此的目的在于确立钣金结构件检验的通用标准，以确保产品满足质量要求。

1.2 适合范围为所有钣金结构件的生产和验收阶段。

二、术语和定义2.1 术语解释：详细解释了本中所使用的术语及其定义，为正确理解内容提供依据。

三、检验范围3.1 钣金结构件检验项目：罗列了常见的钣金结构件检验项目，如外观检验、尺寸测量等。

3.2 检验标准：根据国家标准和行业规范制定了相应的检验标准，并列出了相关标准的名称和编号。

3.3 检验方法：详细描述了每一个检验项目的具体检验方法和步骤，包括检验工具、操作要点等。

四、材料要求4.1 材料分类：根据材料的种类和性质进行分类，并说明了不同材料的特点和使用要求。

4.2 材料要求及检验方法：了不同材料的要求，包括化学成份、力学性能等，并给出了相应的检验方法。

五、外观要求5.1 表面光洁度：定义了不同等级的表面光洁度要求，并说明了检验方法和评定标准。
