华为ME60-BRAS设备配置规范

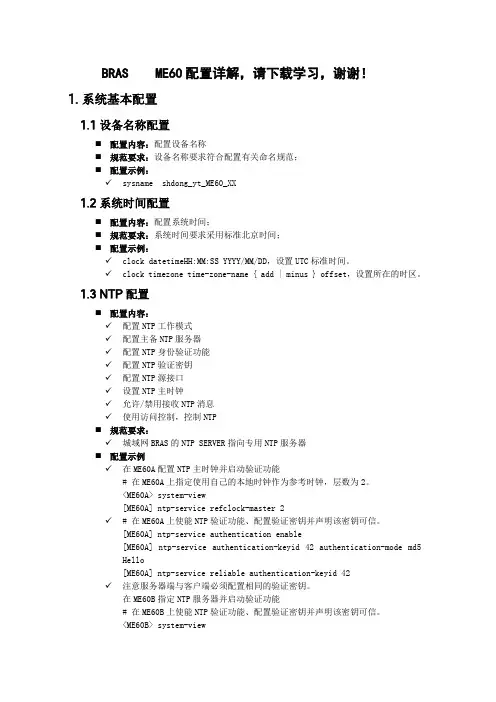

BRAS ME60配置详解，请下载学习，谢谢！1.系统基本配置1.1设备名称配置⏹配置内容：配置设备名称⏹规范要求：设备名称要求符合配置有关命名规范；⏹配置示例：✓sysname shdong_yt_ME60_XX1.2系统时间配置⏹配置内容：配置系统时间；⏹规范要求：系统时间要求采用标准北京时间；⏹配置示例：✓clock datetimeHH:MM:SS YYYY/MM/DD，设置UTC标准时间。

✓clock timezone time-zone-name { add | minus } offset，设置所在的时区。

1.3NTP配置⏹配置内容：✓配置NTP工作模式✓配置主备NTP服务器✓配置NTP身份验证功能✓配置NTP验证密钥✓配置NTP源接口✓设置NTP主时钟✓允许/禁用接收NTP消息✓使用访问控制，控制NTP⏹规范要求：✓城域网BRAS的NTP SERVER指向专用NTP服务器⏹配置示例✓在ME60A配置NTP主时钟并启动验证功能# 在ME60A上指定使用自己的本地时钟作为参考时钟，层数为2。

<ME60A> system-view[ME60A] ntp-service refclock-master 2✓# 在ME60A上使能NTP验证功能、配置验证密钥并声明该密钥可信。

[ME60A] ntp-service authentication enable[ME60A] ntp-service authentication-keyid 42 authentication-mode md5Hello[ME60A] ntp-service reliable authentication-keyid 42✓注意服务器端与客户端必须配置相同的验证密钥。

在ME60B指定NTP服务器并启动验证功能# 在ME60B上使能NTP验证功能、配置验证密钥并声明该密钥可信。

<ME60B> system-view[ME60B] ntp-service authentication enable[ME60B] ntp-service authentication-keyid 42 authentication-mode md5Hello[ME60B] ntp-service reliable authentication-keyid 42✓# ME60B指定ME60A为NTP服务器，并使用已配置的验证密钥。

河南网通城域网华为ME60 BRAS设备配置规范华为技术有限公司二00八年6月1、系统简介 (4)1.1 河南网通宽带城域网建设概况 (4)1.2 河南网通华为ME60系统组网方式 (4)1.2.1 网络概述 (4)1.2.1 组网方式 (5)1.3 VLAN规划原则 (6)1.4 IP地址规划原则 (7)2、BAS配置规范（ME60） (7)2.1 设备基本配置 (7)2.1.1 设置主机名 (7)2.1.2 时区和时钟校准 (8)2.1.3 配置管理员及其密码 (8)2.1.4 启用服务 (8)2.1.5 对管理员地址范围进行限定 (9)2.1.6 timeout 时间设置 (9)2.1.7 ACL 配置范例 (9)2.1.8 用户域基本配置 (12)2.1.9 安全基本配置 (13)2.1.10 设备配置保存 (14)2.2 设备接口配置 (14)2.2.1 网络侧接口配置 (14)2.2.2 loopback接口配置及描述 (16)2.2.3 地址池的配置 (21)2.2.4 VLAN及QINQ接口配置 (21)2.3 路由协议配置 (23)2.3.1 OSPF协议配置 (23)2.4 RADIUS配置 (29)2.4.1 本次项目中RADIUS配置参数 (31)2.4.2 RADIUS配置范例及注释 (31)2.4.3 RADIUS状态查看 (33)2.4.4 RADIUS故障排除方法 (37)2.5 QOS带宽管理 (37)2.5.1 两类QOS配置 (37)2.5.2 配置设备接收RADIUS服务器策略配置 (38)2.5.3 ME60本机QOS策略配置 (38)2.6 PPPOE配置 (40)2.6.1 概述 (40)2.6.2 PPPOE相关配置 (41)2.7 用户认证域选择 (43)2.8 反向路由检测 (43)ME60所支持的URPF (43)2.9 DHCP RELAY配置 (44)2.10 IP综合网管设备配置要求 (46)2.10.1访问控制列表设置(用于限制远程登录和SNMP采集的访问地址) (46)2.10.2 TELNET用户名和密码 (46)2.10.3 SNMP配置 (46)2.10.4 SYSLOG配置 (47)3、ME60承载业务及配置规范 (48)3.1 承载业务类型 (48)3.2 普通PPPOE 上网业务 (48)3.2.1 业务概述 (48)3.2.2 ME60 配置规范 (48)3.2.3 帐号管理规范 (53)3.3 校园网卡类业务 (54)3.3.1 业务概述 (54)3.3.2 配置规范 (54)3.3.3 账号管理说明 (54)3.4 VPDN 业务 (55)3.4.1 业务概述 (55)3.4.2 ME60 配置规范 (55)3.4.3 账号管理说明 (56)3.4.4 VPDN业务介绍 (56)3.5 机顶盒业务配置 (59)3.5.1 业务概述 (59)3.5.2 延用DHCP 方式 (60)3.5.3 采用PPPOE 方式 (60)3.6 专线用户配置 (64)3.6.1 通过subscriber方式定义静态IP用户 (64)3.6.2 通过leased line方式定义静态IP用户 (65)3.7 BGP/MPLS VPN 配置范例 (65)3.7.1 概述 (65)3.7.2 MPLS VPN 业务命名规范 (66)3.7.3 PE （ME60）配置范例 (67)3.8 VPLS 业务配置 (71)3.8.1 VPLS简介 (71)3.8.2 VPLS配置范例 (74)1、系统简介1.1 河南网通宽带城域网建设概况本期城域网建设在保持原有城域网改造的目标功能、目标结构和目标性能不变的基础上，持续提升宽带接入能力，继续推进二层网络扁平化，提升网络可靠性，以此逐步向功能完善、结构合理、性能优良的目标网演进。

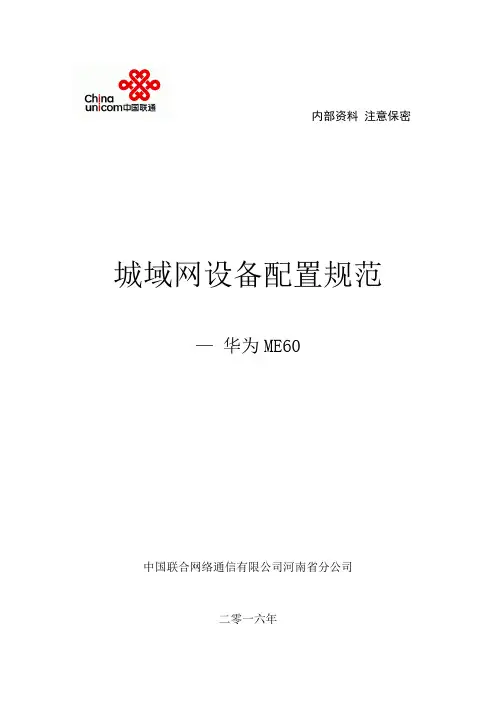

内部资料注意保密城域网设备配置规范—华为ME60中国联合网络通信有限公司河南省分公司二零一六年目录1. 基本配置 (3)1.1 设备名称 (3)1.2 系统时间配置 (4)1.3 NTP配置 (4)1.4 文件管理 (5)1.5 Banner配置 (5)2．网管配置 (6)2.1 登陆AAA (6)2.2 SNMP (7)2.3 用户 (8)2.4 SYSLOG (9)2.5 TELNET (9)3．端口配置规范 (10)3.1 端口命名格式描述 (10)3.2 loopback (11)3.3 GE/TG (12)3.4 端口捆绑 (12)3.5 POS (12)4. 路由配置 (13)4.1 静态路由配置 (13)4.2 OSPF配置 (13)4.3 BGP配置 (14)4.4 MPLS配置 (17)4.5 BFD配置 (18)5．安全配置 (21)5.1 ACL (21)5.2服务管理 (23)5.3 引擎防护 (23)6. 业务实现 (24)6.1 PPPOE业务 (24)6.2 专线业务 (26)6.3 VPDN业务 (27)6.4 WLAN业务 (29)6.5 MPLS VPN 业务 (34)6.6 VPLS业务 (35)6.8 NAT444业务 (37)6.9 预欠费提醒和欠费提醒业务 (45)6.10 HGU业务 (48)6.11 IPTV业务 (50)1. 基本配置1.1 设备名称【配置描述】: 配置设备名称【规范要求】:1.1.1 格式：网络层次描述-市名缩写-所辖区/县名、节点及机房描述-设备型号-序号说明：⏹原则上字母全部大写，两端和中间没有任何空格，采用定长命名。

⏹网络层次描述：2个字母。

✓省网核心层：PB✓省网接入层（地市核心层）：PA✓城域网业务控制层（BRAS和SR设备）：MS✓城域网汇聚层：MC✓城域网接入层：MA⏹市名缩写：2至3个字母。

原则取用其城市名称前两个汉字拼音首字母，个别城市名长于两个拼音字母的按照实际情况编写，但最长不应超过四个字母。

根据项目经验整理数据需要学习请下载第一章设备相关配置 (3)第1节系统基本配置 (3)1.1 设备名称配置 (3)1.2 系统时间配置 (3)1.3 NTP配置 (3)1.4 主备卡切换配置 (4)1.5 接口配置 (4)第2节网管配置 (5)2.1 远程登录SSH配置 (5)2.2 SNMP配置 (6)2.3 SYSLOG配置 (7)2.4 登录AAA (8)第3节路由配置 (9)3.1 路由优先级/管理距离 (9)3.3 黑洞路由配置 (9)3.4 OSPF (10)3.5 ISIS (10)3.6 BGP (11)第二章业务相关配置 (14)第1节 Radius配置 (14)1.1 计费认证 (14)第2节域配置 (15)第3节 PPPoE (16)3.1 速率模板配置 (16)3.2 IP Pool (17)3.3 虚模板配置 (17)3.4 业务子接口 (18)3.5 基于Web的主动控制和管理－踢用户下线配置 (18)第4节 IPoE (19)4.1 静态 (19)4.2 DHCP (20)4.3 静态用户限速 (20)4.4 WLAN (21)第5节二层VPN (22)5.1 L2TP (22)第6节 MPLS VPN (23)第三章安全加固配置 (26)第1节数据层面安全加固 (26)1.1 关闭IP选项 (26)1.2 关闭IP 直接广播 (27)1.3 典型垃圾流量过滤 (27)第2节控制层面安全加固 (29)2.1 IGP 安全防护 (29)2.2 关闭控制平面未使用的服务 (29)2.3 控制引擎防护 (30)第3节管理层面安全加固 (30)3.1 禁用未使用的管理平面服务 (30)第四章 QOS (30)第1节QOS标记、队列规划 (30)第2节队列调度、带宽预留和拥塞避免 (32)第一章设备相关配置第1节系统基本配置1.1 设备名称配置■配置内容：配置设备名称；■规范要求：端口命名按附录1：设备和端口命名规范要求配置；1.2 系统时间配置■配置内容：设置BRAS 的系统日期及时间；■规范要求：采用标准北京时间（时区为东八区）；■配置示例：1.3 NTP配置■配置内容：配置NTP服务器；■规范要求：1、采用NTP Version 3版本且启用MD5认证；2、采用loopback0地址作为时间同步的源地址；3、以本城域网CR1作为主用NTP Server，以CR2作为备用NTP Server；4、NTP服务器时钟为格林威治0时区，要求在设备上以此为基准调整为北京时区东8区。

河南网通城域网华为ME60 BRAS设备配置规范华为技术有限公司1、系统简介 (4)1.1 河南网通宽带城域网建设概况 (4)1.2 河南网通华为ME60系统组网方式 (4)1.2.1 网络概述 (4)1.2.1 组网方式 (5)1.3 VLAN规划原则 (6)1.4 IP地址规划原则 (7)2、BAS配置规范（ME60） (7)2.1 设备基本配置 (7)2.1.1 设置主机名 (7)2.1.2 时区和时钟校准 (8)2.1.3 配置管理员及其密码 (8)2.1.4 启用服务 (8)2.1.5 对管理员地址范围进行限定 (9)2.1.6 timeout 时间设置 (9)2.1.7 ACL 配置范例 (9)2.1.8 用户域基本配置 (12)2.1.9 安全基本配置 (13)2.1.10 设备配置保存 (14)2.2 设备接口配置 (14)2.2.1 网络侧接口配置 (14)2.2.2 loopback接口配置及描述 (16)2.2.3 地址池的配置 (21)2.2.4 VLAN及QINQ接口配置 (21)2.3 路由协议配置 (23)2.3.1 OSPF协议配置 (23)2.4 RADIUS配置 (29)2.4.1 本次项目中RADIUS配置参数 (31)2.4.2 RADIUS配置范例及注释 (31)2.4.3 RADIUS状态查看 (33)2.4.4 RADIUS故障排除方法 (37)2.5 QOS带宽管理 (37)2.5.1 两类QOS配置 (37)2.5.2 配置设备接收RADIUS服务器策略配置 (38)2.5.3 ME60本机QOS策略配置 (38)2.6 PPPOE配置 (40)2.6.1 概述 (40)2.6.2 PPPOE相关配置 (41)2.7 用户认证域选择 (43)2.8 反向路由检测 (43)ME60所支持的URPF (43)2.9 DHCP RELAY配置 (44)2.10 IP综合网管设备配置要求 (46)2.10.1访问控制列表设置(用于限制远程登录和SNMP采集的访问地址) (46)2.10.2 TELNET用户名和密码 (46)2.10.3 SNMP配置 (46)2.10.4 SYSLOG配置 (47)3、ME60承载业务及配置规范 (48)3.1 承载业务类型 (48)3.2 普通PPPOE 上网业务 (48)3.2.1 业务概述 (48)3.2.2 ME60 配置规范 (48)3.2.3 帐号管理规范 (53)3.3 校园网卡类业务 (54)3.3.1 业务概述 (54)3.3.2 配置规范 (54)3.3.3 账号管理说明 (54)3.4 VPDN 业务 (55)3.4.1 业务概述 (55)3.4.2 ME60 配置规范 (55)3.4.3 账号管理说明 (56)3.4.4 VPDN业务介绍 (56)3.5 机顶盒业务配置 (59)3.5.1 业务概述 (59)3.5.2 延用DHCP 方式 (60)3.5.3 采用PPPOE 方式 (60)3.6 专线用户配置 (64)3.6.1 通过subscriber方式定义静态IP用户 (64)3.6.2 通过leased line方式定义静态IP用户 (65)3.7 BGP/MPLS VPN 配置范例 (65)3.7.1 概述 (65)3.7.2 MPLS VPN 业务命名规范 (66)3.7.3 PE （ME60）配置范例 (67)3.8 VPLS 业务配置 (71)3.8.1 VPLS简介 (71)3.8.2 VPLS配置范例 (74)1、系统简介1.1 河南网通宽带城域网建设概况本期城域网建设在保持原有城域网改造的目标功能、目标结构和目标性能不变的基础上，持续提升宽带接入能力，继续推进二层网络扁平化，提升网络可靠性，以此逐步向功能完善、结构合理、性能优良的目标网演进。

河南网通城域网华为ME60 BRAS设备配置规范华为技术有限公司二00八年6月1、系统简介 (4)1.1 河南网通宽带城域网建设概况 (4)1.2 河南网通华为ME60系统组网方式 (4)1.2.1 网络概述 (4)1.2.1 组网方式 (5)1.3 VLAN规划原则 (6)1.4 IP地址规划原则 (7)2、BAS配置规范（ME60） (7)2.1 设备基本配置 (7)2.1.1 设置主机名 (7)2.1.2 时区和时钟校准 (8)2.1.3 配置管理员及其密码 (8)2.1.4 启用服务 (8)2.1.5 对管理员地址范围进行限定 (9)2.1.6 timeout 时间设置 (9)2.1.7 ACL 配置范例 (9)2.1.8 用户域基本配置 (12)2.1.9 安全基本配置 (13)2.1.10 设备配置保存 (14)2.2 设备接口配置 (14)2.2.1 网络侧接口配置 (14)2.2.2 loopback接口配置及描述 (15)2.2.3 地址池的配置 (20)2.2.4 VLAN及QINQ接口配置 (21)2.3 路由协议配置 (22)2.3.1 OSPF协议配置 (22)2.4 RADIUS配置 (29)2.4.1 本次项目中RADIUS配置参数 (30)2.4.2 RADIUS配置范例及注释 (30)2.4.3 RADIUS状态查看 (32)2.4.4 RADIUS故障排除方法 (36)2.5 QOS带宽管理 (36)2.5.1 两类QOS配置 (36)2.5.2 配置设备接收RADIUS服务器策略配置 (37)2.5.3 ME60本机QOS策略配置 (37)2.6 PPPOE配置 (39)2.6.1 概述 (39)2.6.2 PPPOE相关配置 (40)2.7 用户认证域选择 (41)2.8 反向路由检测 (42)ME60所支持的URPF (42)2.9 DHCP RELAY配置 (43)2.10 IP综合网管设备配置要求 (44)2.10.1访问控制列表设置(用于限制远程登录和SNMP采集的访问地址) (44)2.10.2 TELNET用户名和密码 (45)2.10.3 SNMP配置 (45)2.10.4 SYSLOG配置 (45)3、ME60承载业务及配置规范 (47)3.1 承载业务类型 (47)3.2 普通PPPOE 上网业务 (47)3.2.1 业务概述 (47)3.2.2 ME60 配置规范 (47)3.2.3 帐号管理规范 (52)3.3 校园网卡类业务 (53)3.3.1 业务概述 (53)3.3.2 配置规范 (53)3.3.3 账号管理说明 (53)3.4 VPDN 业务 (54)3.4.1 业务概述 (54)3.4.2 ME60 配置规范 (54)3.4.3 账号管理说明 (54)3.4.4 VPDN业务介绍 (55)3.5 机顶盒业务配置 (58)3.5.1 业务概述 (58)3.5.2 延用DHCP 方式 (58)3.5.3 采用PPPOE 方式 (58)3.6 专线用户配置 (62)3.6.1 通过subscriber方式定义静态IP用户 (62)3.6.2 通过leased line方式定义静态IP用户 (63)3.7 BGP/MPLS VPN 配置范例 (64)3.7.1 概述 (64)3.7.2 MPLS VPN 业务命名规范 (64)3.7.3 PE （ME60）配置范例 (65)3.8 VPLS 业务配置 (69)3.8.1 VPLS简介 (69)3.8.2 VPLS配置范例 (71)1、系统简介1.1 河南网通宽带城域网建设概况本期城域网建设在保持原有城域网改造的目标功能、目标结构和目标性能不变的基础上，持续提升宽带接入能力，继续推进二层网络扁平化，提升网络可靠性，以此逐步向功能完善、结构合理、性能优良的目标网演进。

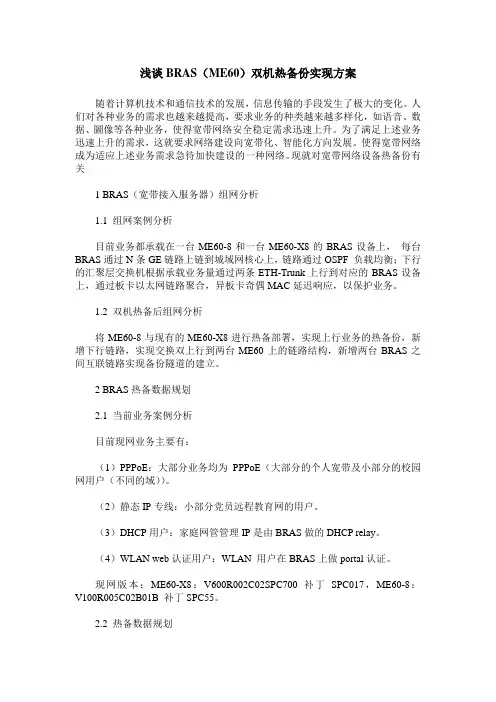

浅谈BRAS（ME60）双机热备份实现方案随着计算机技术和通信技术的发展，信息传输的手段发生了极大的变化。

人们对各种业务的需求也越来越提高，要求业务的种类越来越多样化，如语音、数据、圖像等各种业务，使得宽带网络安全稳定需求迅速上升。

为了满足上述业务迅速上升的需求，这就要求网络建设向宽带化、智能化方向发展。

使得宽带网络成为适应上述业务需求急待加快建设的一种网络。

现就对宽带网络设备热备份有关1 BRAS（宽带接入服务器）组网分析1.1 组网案例分析目前业务都承载在一台ME60-8和一台ME60-X8的BRAS设备上，每台BRAS通过N条GE链路上链到城域网核心上，链路通过OSPF 负载均衡；下行的汇聚层交换机根据承载业务量通过两条ETH-Trunk上行到对应的BRAS设备上，通过板卡以太网链路聚合，异板卡奇偶MAC延迟响应，以保护业务。

1.2 双机热备后组网分析将ME60-8与现有的ME60-X8进行热备部署，实现上行业务的热备份，新增下行链路，实现交换双上行到两台ME60上的链路结构，新增两台BRAS之间互联链路实现备份隧道的建立。

2 BRAS热备数据规划2.1 当前业务案例分析目前现网业务主要有：（1）PPPoE：大部分业务均为PPPoE（大部分的个人宽带及小部分的校园网用户（不同的域））。

（2）静态IP专线：小部分党员远程教育网的用户。

（3）DHCP用户：家庭网管管理IP是由BRAS做的DHCP relay。

（4）WLAN web认证用户：WLAN 用户在BRAS上做portal认证。

现网版本：ME60-X8：V600R002C02SPC700 补丁SPC017，ME60-8：V100R005C02B01B 补丁SPC55。

2.2 热备数据规划根据现网情况，本次热备规划使用目前成熟的共享地址池+互联隧道方案进行部署，针对现网的静态、PPPoE用户、DHCP用户、WLAN业务实现热备。

规划ME60-8作为S7800汇聚层交换机的主用设备，同时作为S9300的备份设备，ME60-X8作为S9300汇聚层交换机的主用设备，同时作为S7800的备份设备，后续扩容的其他交换机可以继续通过主备方式双归到两台ME60上实现业务热备，建立远程备份服务（Remote Backup Service，下面简称RBS），实现用户信息备份；通过RBP建立远程备份模版（Remote Backup Profile，下面简称RBP）联动VRRP配合选举出主备链路，实现障检测和主备切换；通过VRRP track Peer bfd和链路捆绑运行LACP协议，保证故障检测时间，避免单纤故障；通过升为主用的端口发布免费ARP，刷新下挂交换机的MAC表项，和路由策略控制实现业务上下行流量引导。

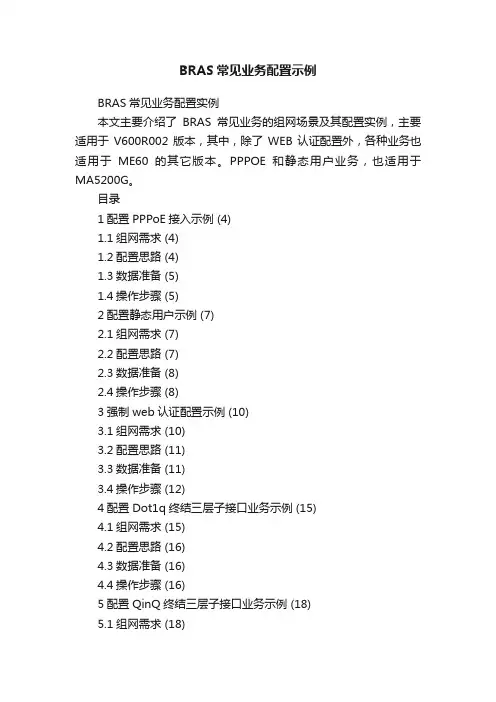

BRAS常见业务配置示例BRAS常见业务配置实例本文主要介绍了BRAS常见业务的组网场景及其配置实例，主要适用于V600R002版本，其中，除了WEB认证配置外，各种业务也适用于ME60的其它版本。

PPPOE和静态用户业务，也适用于MA5200G。

目录1配置PPPoE接入示例 (4)1.1组网需求 (4)1.2配置思路 (4)1.3数据准备 (5)1.4操作步骤 (5)2配置静态用户示例 (7)2.1组网需求 (7)2.2配置思路 (7)2.3数据准备 (8)2.4操作步骤 (8)3强制web认证配置示例 (10)3.1组网需求 (10)3.2配置思路 (11)3.3数据准备 (11)3.4操作步骤 (12)4配置Dot1q终结三层子接口业务示例 (15)4.1组网需求 (15)4.2配置思路 (16)4.3数据准备 (16)4.4操作步骤 (16)5配置QinQ终结三层子接口业务示例 (18)5.1组网需求 (18)5.2配置思路 (19)5.3数据准备 (19)5.4操作步骤 (19)6配置L2TP VPN业务示例 (23)6.1组网需求 (23)6.2配置思路 (23)6.3数据准备 (24)6.4操作步骤 (25)7配置Martini方式VPLS示例 (30)7.1组网需求 (30)7.2配置思路 (30)7.3数据准备 (31)7.4操作步骤 (31)8配置BGP/MPLS IP VPN示例 (36)8.1组网需求 (36)8.2配置思路 (37)8.3数据准备 (37)8.4操作步骤 (38)1 配置PPPoE接入示例介绍一个PPPoE接入业务的配置示例，结合配置组网图来理解业务的配置过程。

配置示例包括组网需求、思路准备、操作步骤和配置文件。

1.1 组网需求如图所示，PPPoEoVLAN接入组网需求为：用户归属于isp1域，从ME设备的GE8/0/1.1接口下以PPPoEoVLAN方式接入，LAN Switch 使用VLAN 1和VLAN 2对用户报文进行标记。

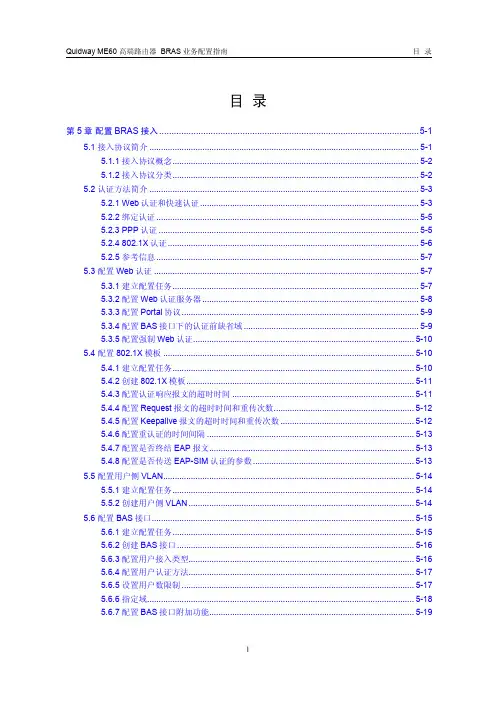

目录第5章配置BRAS接入..........................................................................................................5-15.1 接入协议简介.....................................................................................................................5-15.1.1 接入协议概念...........................................................................................................5-25.1.2 接入协议分类...........................................................................................................5-25.2 认证方法简介.....................................................................................................................5-35.2.1 Web认证和快速认证...............................................................................................5-35.2.2 绑定认证..................................................................................................................5-55.2.3 PPP认证.................................................................................................................5-55.2.4 802.1X认证.............................................................................................................5-65.2.5 参考信息..................................................................................................................5-75.3 配置Web认证...................................................................................................................5-75.3.1 建立配置任务...........................................................................................................5-75.3.2 配置Web认证服务器..............................................................................................5-85.3.3 配置Portal协议.......................................................................................................5-95.3.4 配置BAS接口下的认证前缺省域............................................................................5-95.3.5 配置强制Web认证................................................................................................5-105.4 配置802.1X模板.............................................................................................................5-105.4.1 建立配置任务.........................................................................................................5-105.4.2 创建802.1X模板...................................................................................................5-115.4.3 配置认证响应报文的超时时间...............................................................................5-115.4.4 配置Request报文的超时时间和重传次数.............................................................5-125.4.5 配置Keepalive报文的超时时间和重传次数..........................................................5-125.4.6 配置重认证的时间间隔..........................................................................................5-135.4.7 配置是否终结EAP报文.........................................................................................5-135.4.8 配置是否传送EAP-SIM认证的参数......................................................................5-135.5 配置用户侧VLAN.............................................................................................................5-145.5.1 建立配置任务.........................................................................................................5-145.5.2 创建用户侧VLAN..................................................................................................5-145.6 配置BAS接口..................................................................................................................5-155.6.1 建立配置任务.........................................................................................................5-155.6.2 创建BAS接口.......................................................................................................5-165.6.3 配置用户接入类型..................................................................................................5-165.6.4 配置用户认证方法..................................................................................................5-175.6.5 设置用户数限制.....................................................................................................5-175.6.6 指定域....................................................................................................................5-185.6.7 配置BAS接口附加功能.........................................................................................5-195.6.8 设置其他参数.........................................................................................................5-205.6.9 设置BAS接口的阻塞状态.....................................................................................5-22 5.7 配置IPoX接入.................................................................................................................5-225.7.1 建立配置任务.........................................................................................................5-22 5.8 配置PPPoX接入.............................................................................................................5-255.8.1 建立配置任务.........................................................................................................5-25 5.9 配置802.1X接入.............................................................................................................5-275.9.1 建立配置任务.........................................................................................................5-27 5.10 配置专线接入.................................................................................................................5-285.10.1 建立配置任务.......................................................................................................5-28 5.11 配置ND接入..................................................................................................................5-305.11.1 建立配置任务.......................................................................................................5-30 5.12 管理在线用户.................................................................................................................5-325.12.1 建立配置任务.......................................................................................................5-325.12.2 显示在线用户.......................................................................................................5-335.12.3 切断在线用户的连接............................................................................................5-33 5.13 维护BRAS接入.............................................................................................................5-335.13.1 显示BRAS接入运行信息....................................................................................5-345.13.2 调试BRAS接入..................................................................................................5-34 5.14 配置举例.........................................................................................................................5-345.14.1 配置IPoE接入....................................................................................................5-355.14.2 配置IPoEoVLAN接入.........................................................................................5-395.14.3 配置PPPoE接入.................................................................................................5-425.14.4 配置PPPoEoVLAN接入.....................................................................................5-455.14.5 配置802.1X接入.................................................................................................5-485.14.6 配置以太网二层专线接入.....................................................................................5-515.14.7 配置以太网三层专线接入.....................................................................................5-545.14.8 配置ND接入.......................................................................................................5-56第5章配置BRAS接入ME60作为BRAS设备，能够支持多种形式的用户接入。
