化工机械设备基础 期末试题

《化工设备机械基础》期末考试（B卷）答案一、选择题1. D2. B3. A4. B5. C6. A7. D8. B9. C 10. A二、填空题1. 固定管板式换热器斧头式换热器2. 拉西环鲍尔环3. 焊接法兰连接螺纹连接4. 减振密封5. 事故磨损阶段三、判断题1. √2. ⅹ3. √4. √5. √6. ⅹ7. √8. √9. √ 10. ⅹ四、名词解释1. 壁流：填料塔中，气体上升时，中央的速度大于靠近塔璧的速度，液体下流时所受的作用力大小不同，加之液体沿内壁流动比在填料中流动所受阻力小，使得液体流经填料层时有向塔璧倾斜流动的现象。

2. 膨胀节：装在固定管板式换热器上的容易变形的构件，在轴向容易变形，当管子和壳体壁温不同而产生膨胀差时，由于膨胀节的变形可以大大减小温差应力。

3. 锥入度（针入度）：指质量为150g的标准圆锥体，在25℃的恒温下由脂表面经5s后沉入脂内部的深度（以0.1mm为基本单位），用于定量表示润滑脂的稠度。

4. 高温蠕变：指温度高于（0.3~0.5）T m时，在应力远低于材料的屈服强度的情况下，材料随加载的时间的延长缓慢产生塑性变形的现象。

5. 弹性变形：解除外力后，能够恢复其原来的形状和长度的变形。

五、简答题1. 化工生产中常用的动设备有哪些？各自的作用是什么？答：化工生产中常用的动设备有：泵、压缩机、粉碎机、离心机、输送机等。

泵：用于将液体或固体悬浮物，从一处输送到另一处或从低压腔体输送到高压腔体。

压缩机：①压缩气体便于完成反应，如氢压机；②压缩制冷气体用于化工制冷或冷冻，如氨压机、氟压机；③压缩气体用作自动仪表、风机等的起源，如空压机；④压缩气体以实现远程输送，如西气东输。

粉碎机：将固体进行粉碎，以达到改善固体参与的传质、传热效果，加快化学反应进行，或提高产品质量。

离心机：分离非均相混合物，且体系中必至少有一组分为液体。

输送机：用于输送固体物料或产品。

2. 换热管在管板上有哪几种固定方式？各适用范围如何？答：固定方式有三种：胀接、焊接、胀焊结合。

化工机械基础考试题目及答案.doc一、单项选择题（每题2分，共20分）1. 化工设备中，承受内压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B2. 化工设备中，承受外压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：A3. 化工设备的设计压力通常是指（）。

A. 设备的最高工作压力B. 设备的最低工作压力C. 设备的工作压力范围D. 设备的工作压力的平均值答案：A4. 化工设备的设计温度是指（）。

A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A5. 化工设备中，承受真空的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D6. 化工设备中，承受常压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：C7. 化工设备的设计温度通常是指（）。

A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A8. 化工设备中，承受负压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D9. 化工设备的设计压力和设计温度是（）。

A. 设备的最高工作压力和最高工作温度B. 设备的最低工作压力和最低工作温度C. 设备的工作压力范围和工作温度范围D. 设备的工作压力的平均值和工作温度的平均值答案：A10. 化工设备中，承受正压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B二、多项选择题（每题3分，共30分）11. 化工设备的设计参数包括（）。

A. 设计压力B. 设计温度C. 设计容积D. 设计流量答案：A, B12. 化工设备承受的压力类型包括（）。

A. 内压B. 外压C. 常压D. 真空答案：A, B, C, D13. 化工设备的设计温度和工作压力是（）。

化工机械基础试题库及答案解析一、单选题1. 下列关于化工设备材料选择的描述，错误的是：A. 根据介质的腐蚀性选择材料B. 根据设备的工作温度选择材料C. 根据设备的工作压力选择材料D. 根据设备的美观性选择材料答案：D2. 化工设备中，承受压力的部件通常称为：A. 壳体B. 封头C. 法兰D. 垫片答案：B3. 化工设备设计时，需要考虑的因素不包括：A. 设备的强度B. 设备的刚度C. 设备的重量D. 设备的颜色答案：D二、多选题1. 化工设备常见的腐蚀类型包括：A. 化学腐蚀B. 电化学腐蚀C. 物理腐蚀D. 生物腐蚀答案：A、B、D2. 下列哪些因素会影响化工设备的使用寿命：A. 材料的耐腐蚀性B. 设备的维护保养C. 操作人员的技术水平D. 设备的制造工艺答案：A、B、C、D三、判断题1. 化工设备的设计必须满足工艺要求和安全要求。

（对）2. 化工设备的设计可以不考虑环境因素。

（错）3. 化工设备的材料选择应优先考虑成本。

（错）四、简答题1. 简述化工设备设计中的压力容器设计要点。

答案：压力容器设计要点包括：确定容器的工作压力和工作温度；选择合适的材料；确保容器的结构强度和刚度；考虑腐蚀和磨损的影响；进行必要的热应力分析；确保容器的密封性能；考虑操作和维护的便利性。

2. 描述化工设备中常见的密封方式及其适用场合。

答案：常见的密封方式包括：填料密封，适用于低速、低压力的场合；机械密封，适用于高速、高压力的场合；软密封，适用于腐蚀性介质和有毒介质的密封；硬密封，适用于高温、高压的场合。

五、计算题1. 已知某化工设备的设计压力为1.0MPa，设计温度为200℃，材料的许用应力为150MPa，求该设备的最小壁厚。

答案：根据公式t = (P * D) / (2 * σ)，其中P为设计压力，D为设备直径，σ为材料的许用应力，可计算出设备的最小壁厚。

2. 设计一个化工设备，其容积为5立方米，工作压力为0.5MPa，工作温度为100℃，材料为碳钢，求该设备的设计壁厚。

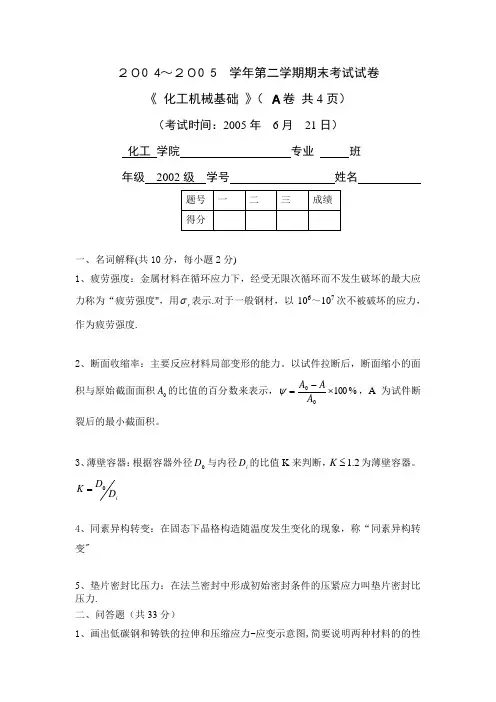

２０0 4～２０0 5 学年第二学期期末考试试卷《 化工机械基础 》（ Ａ卷 共4页）（考试时间：2005年 6月 21日） 化工 学院 专业 班年级 2002级 学号 姓名一、名词解释(共10分，每小题2分)1、疲劳强度：金属材料在循环应力下，经受无限次循环而不发生破坏的最大应力称为“疲劳强度"，用r σ表示.对于一般钢材，以106～107次不被破坏的应力，作为疲劳强度.2、断面收缩率：主要反应材料局部变形的能力。

以试件拉断后，断面缩小的面积与原始截面面积0A 的比值的百分数来表示，%10000⨯-=A AA ψ，A 为试件断裂后的最小截面积。

3、薄壁容器：根据容器外径0D 与内径i D 的比值K 来判断，2.1≤K 为薄壁容器。

iD D K 0=4、同素异构转变：在固态下晶格构造随温度发生变化的现象，称“同素异构转变"5、垫片密封比压力：在法兰密封中形成初始密封条件的压紧应力叫垫片密封比压力.二、问答题（共33分）1、画出低碳钢和铸铁的拉伸和压缩应力-应变示意图,简要说明两种材料的的性能差别。

（8分)低碳钢拉伸和压缩时的应力—应变图铸铁拉伸应力-应变图铸铁压缩应力—应变图低碳钢拉伸和压缩时的比例阶段和屈服阶段重合，表明此时拉伸和压缩的材料性能一致。

低碳钢压缩时不发生断裂破坏，无强度极限。

铸铁拉伸和压缩时，最终都发生断裂破坏，且塑性变形小,没有屈服阶段，铸铁的拉伸和压缩的应力-应变曲线的变化趋势一致，但拉伸时的强度极限远小于压缩时的强度极限，表明铸铁材料适用于受压缩的状况，而较少用于受拉伸状态。

2、下列钢号各代表何种钢，符号中的字母和数字各有什么意义?（8分）Q215—B.F 代表普通碳素钢（钢种），其中Q为屈服强度的头一个拼音字母，215为屈服强度值，B表示质量等级，F表示沸腾钢.20A代表高级优质碳素钢，20为含碳量0.2%。

15MnVDR 代表普通低合金钢,含碳量0。

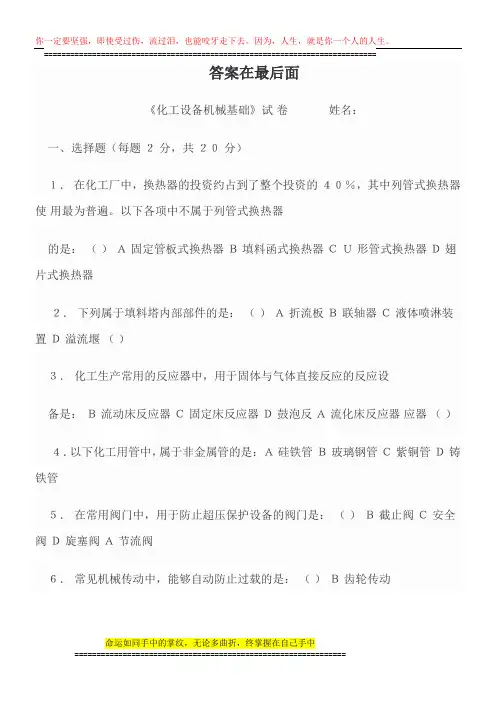

答案在最后面《化工设备机械基础》试卷姓名：一、选择题（每题２分，共２０分）１．在化工厂中，换热器的投资约占到了整个投资的４０％，其中列管式换热器使用最为普遍。

以下各项中不属于列管式换热器的是：（）Ａ固定管板式换热器Ｂ填料函式换热器ＣＵ形管式换热器Ｄ翅片式换热器２．下列属于填料塔内部部件的是：（）Ａ折流板Ｂ联轴器Ｃ液体喷淋装置Ｄ溢流堰（）３．化工生产常用的反应器中，用于固体与气体直接反应的反应设备是：Ｂ流动床反应器Ｃ固定床反应器Ｄ鼓泡反Ａ流化床反应器应器（）４．以下化工用管中，属于非金属管的是：Ａ硅铁管Ｂ玻璃钢管Ｃ紫铜管Ｄ铸铁管５．在常用阀门中，用于防止超压保护设备的阀门是：（）Ｂ截止阀Ｃ安全阀Ｄ旋塞阀Ａ节流阀６．常见机械传动中，能够自动防止过载的是：（）Ｂ齿轮传动Ｃ链传动Ｄ蜗杆传动Ａ皮带传动７．以下哪种设备是用来分离非均相混合物的：（）Ａ泵Ｂ压缩机Ｃ输送机Ｄ离心机（）８．不属于润滑油的特性的是：Ａ黏性Ｂ滴点Ｃ黏温特性Ｄ润滑性９．以下代号中，表示合金钢的是：（）ＡＱ２３５ＢＱ２５５ＣＱ２９５ＤＱ２７５１０．在输送机中，只能用于坡度不大于３０的固体物料输是：（）Ｂ螺旋式输送机Ｃ气力输送机Ｄ螺旋式输Ａ带式输送机送机二、填空题（每空２分，共２０分）１．列管式换热器中，需要设置膨胀节以消除温差应力的是------- ；换热管一端固定，另一端可以在管内自由移动的是------- 。

２．填料塔常用的填料分为实体填料和网体填料，常用的网体填料是鞍形网，常用的实体填料是：--------- -------３．化工管道是化工生产中用于输送流体的主要通道，化工管道的常见连接方式有----- ------ ------承插连接。

４润滑剂的作用主要包括润滑、冷却、降噪、---- 、---、卸荷等。

５．机械磨损一般分为三个阶段，即初磨阶段、稳定磨损阶段、----三、判断题（每题２分，共２０分）１．列管式换热器中的折流板的作用是时壳层流体改变流向，发生湍流，增强传热效果，另外还有支承换热管的作用。

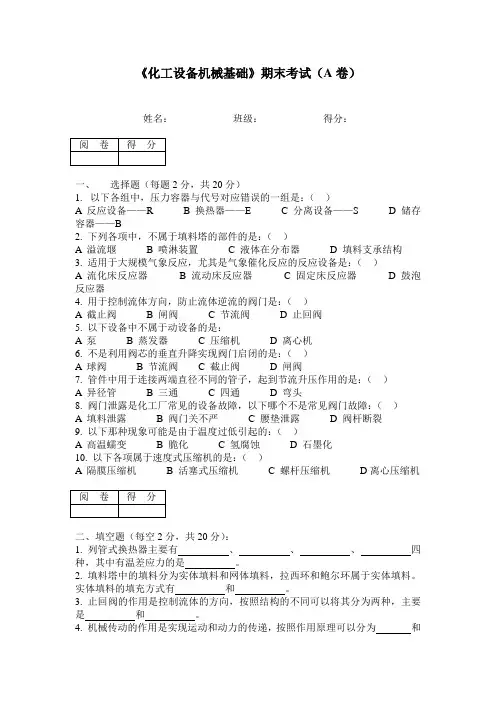

《化工设备机械基础》期末考试（A卷）姓名：班级：得分：一、选择题（每题2分，共20分）1.以下各组中，压力容器与代号对应错误的一组是：（）A 反应设备——RB 换热器——EC 分离设备——SD 储存容器——B2. 下列各项中，不属于填料塔的部件的是：（）A 溢流堰B 喷淋装置C 液体在分布器D 填料支承结构3. 适用于大规模气象反应，尤其是气象催化反应的反应设备是：（）A 流化床反应器B 流动床反应器C 固定床反应器D 鼓泡反应器4. 用于控制流体方向，防止流体逆流的阀门是：（）A 截止阀B 闸阀C 节流阀D 止回阀5. 以下设备中不属于动设备的是：A 泵B 蒸发器C 压缩机D 离心机6. 不是利用阀芯的垂直升降实现阀门启闭的是：（）A 球阀B 节流阀C 截止阀D 闸阀7. 管件中用于连接两端直径不同的管子，起到节流升压作用的是：（）A 异径管B 三通C 四通D 弯头8. 阀门泄露是化工厂常见的设备故障，以下哪个不是常见阀门故障：（）A 填料泄露B 阀门关不严C 腰垫泄露D 阀杆断裂9. 以下那种现象可能是由于温度过低引起的：（）A 高温蠕变B 脆化C 氢腐蚀D 石墨化10. 以下各项属于速度式压缩机的是：（）A 隔膜压缩机B 活塞式压缩机C 螺杆压缩机D离心压缩机二、填空题（每空2分，共20分）：1. 列管式换热器主要有、、、四种，其中有温差应力的是。

2. 填料塔中的填料分为实体填料和网体填料，拉西环和鲍尔环属于实体填料。

实体填料的填充方式有和。

3. 止回阀的作用是控制流体的方向，按照结构的不同可以将其分为两种，主要是和。

4. 机械传动的作用是实现运动和动力的传递，按照作用原理可以分为和啮合传动两大类。

常见的机械传动有、、等。

5. 轴是机械传动系统中的常用的支承零件，按照其外形可以分为直轴和曲轴，直轴又可以分为和两种。

6. 轴与轴毂之间的周向固定成为轴毂连接。

轴毂连接的种类以最为常见。

7. 泵是用于输送液体和使液体升压的设备，按照其作用原理大致可将其分为和两大类，二者最常见的是柱塞泵和离心泵。

姓名 学号 订 线 答案一、选择题1.B2.B3.A4.A5. D6.C7.C8.C9.A 10.A二、填空题1.浮头式 填料函式 U 形管式2.拉西环 鲍尔环 鞍形填料 阶梯环3.模数相同 齿形角相同4.法兰连接 螺纹连接 焊接 承插连接5.流堰 降液管 受液盘6.蛇管式 夹套式7.桨式 锚式 框式 推进式 （涡轮式） 8.箱式炉 立式炉 圆管炉 （大型方炉）9.螺栓连接 双头螺柱连接 螺钉连接 紧定螺钉连接 10.齿面磨损 齿面点饰 齿面胶合 轮齿折断 11.挤压破碎 弯曲破碎 冲击破碎 磨碎 12.旋回破碎机 辊式破碎机 球磨机 三、简答题1.折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。

分为单弓形、双弓形和三弓形三种。

2.当活塞1在外力作用下从左向右移动时，泵内的容积增加，压力降低。

当压力降到低于吸液管的压力时，吸入阀6被推开，液体进入吸液管，进而经过吸入阀，被吸入泵体内，而排出阀4则被泵体外的液体压紧而关闭。

当活塞1向左移动时，泵体内的液体受到挤压，压力逐渐增高并顶开排出阀4将液体排出泵外，吸入阀6则被泵内的液体压紧而关闭。

活塞往复运动一次，完成一个吸入和排出过程，称为一个循环。

姓名 学号 订 线 3. 四、计算题i=z 2/z 1得z 2=20×4=80 d1+d2=m(z 1+z 2)=400×2=800模数m=800/100=8mm 分度圆直径d1=m×z 1=10×20=200mmd2=m×z 2=10×80=800mm。

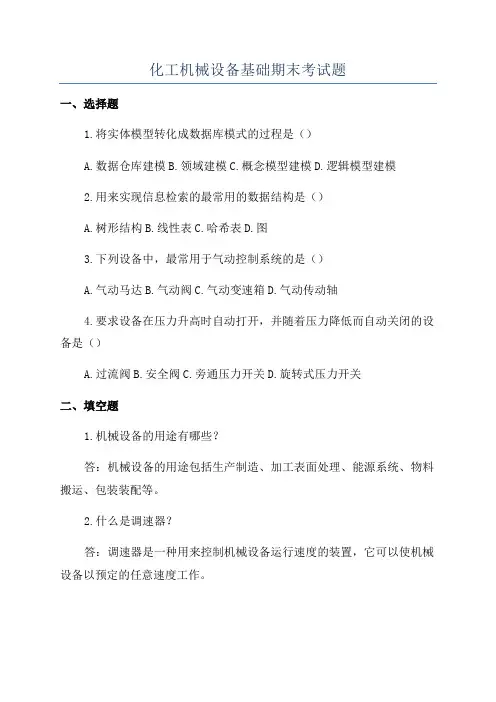

化工机械设备基础期末考试题
一、选择题
1.将实体模型转化成数据库模式的过程是（）
A.数据仓库建模
B.领域建模
C.概念模型建模
D.逻辑模型建模
2.用来实现信息检索的最常用的数据结构是（）
A.树形结构
B.线性表
C.哈希表
D.图
3.下列设备中，最常用于气动控制系统的是（）
A.气动马达
B.气动阀
C.气动变速箱
D.气动传动轴
4.要求设备在压力升高时自动打开，并随着压力降低而自动关闭的设备是（）
A.过流阀
B.安全阀
C.旁通压力开关
D.旋转式压力开关
二、填空题
1.机械设备的用途有哪些？
答：机械设备的用途包括生产制造、加工表面处理、能源系统、物料搬运、包装装配等。

2.什么是调速器？
答：调速器是一种用来控制机械设备运行速度的装置，它可以使机械设备以预定的任意速度工作。

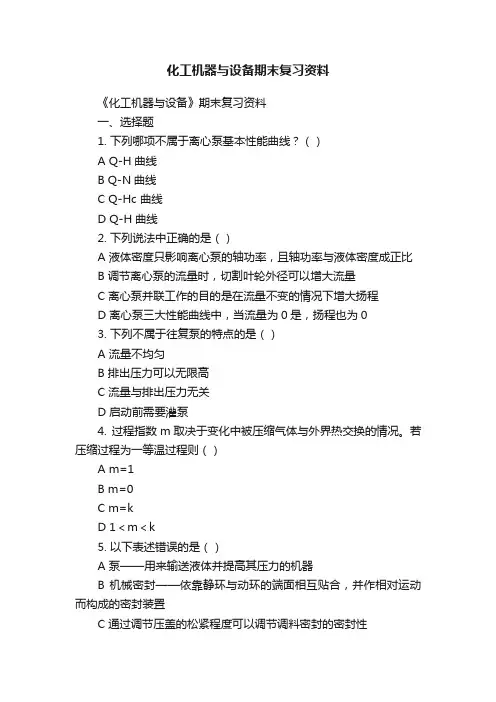

化工机器与设备期末复习资料《化工机器与设备》期末复习资料一、选择题1. 下列哪项不属于离心泵基本性能曲线？（）A Q-H曲线B Q-N曲线C Q-Hc 曲线D Q-Η曲线2. 下列说法中正确的是（）A 液体密度只影响离心泵的轴功率，且轴功率与液体密度成正比B 调节离心泵的流量时，切割叶轮外径可以增大流量C 离心泵并联工作的目的是在流量不变的情况下增大扬程D 离心泵三大性能曲线中，当流量为0是，扬程也为03. 下列不属于往复泵的特点的是（）A 流量不均匀B 排出压力可以无限高C 流量与排出压力无关D 启动前需要灌泵4. 过程指数m取决于变化中被压缩气体与外界热交换的情况。

若压缩过程为一等温过程则（）A m=1B m=0C m=kD 1＜m＜k5. 以下表述错误的是（）A 泵——用来输送液体并提高其压力的机器B 机械密封——依靠静环与动环的端面相互贴合，并作相对运动而构成的密封装置C 通过调节压盖的松紧程度可以调节调料密封的密封性D 扬程，是泵将液体从低处送到高出的垂直距离，即升扬高度6. 下列关于离心式压缩机的概念错误的是：（）A 级——由一个叶轮及其相配合的固定元件所构成的基本单元B 段——以中间冷却器作为分段的标志，气流从吸入开始至被引出冷却的过程或从吸入至排出机外的过程C 缸——将一个机壳称为一个缸，多机壳的压缩机称为多缸压缩机D 列——压缩机缸的排列方式，由一缸或几缸排列在一条直线上。

一台压缩机只能有一列。

7. 下列关于离心式压缩机的润滑油系统的叙述错误的是：（）A 机组启动时润滑油温度应保证能升至35~45℃B 润滑油泵一般均配置两台，一台主油泵，一台辅助油泵C 所配油泵出口压力应不小于0.3.MpaD 高位油箱的储油量应维持不小于5min的供油时间8.以下哪项不属于离心式压缩机的性能曲线：（）A H—Q曲线B N—Q曲线C ηpol—Q曲线D ε—Q曲线9. 按照分离原理可以将我市刮刀卸料离心机分为三类，以下不属于此种分类的是（）A 过滤式B 沉降式C 虹吸式D 悬臂式10. 不属于工业汽轮机动叶片的组成部分的是：（）A 叶型部分B 叶中部分C 叶顶部分D叶根部分11. 为了防止汽轮机超出预订的转速，通常均设置超速保护机构，这个机构称为（）A 危机保安器B 高位油箱C 危急遮断器D 电磁阀12. 按照粉碎要求可以将粉碎机械分为三类，以下不属于此种分类的是（）A 破碎机B 磨碎机C 研碎机D 超细粉碎机13. 筒体内装有许多研磨体的破碎机是（）A 球磨机B 颚式破碎机C 辊式破碎机D 挤压破碎14. 输送坡度不大于30度的输送机械是（）A 斗式提升机B 螺旋输送机C 带式输送机D 承载式输送机15. 以下各组中，压力容器与代号对应错误的一组是：（）A 反应设备——RB 换热器——EC 分离设备——SD 储存容器——D16. 下列各项中，不属于填料塔的部件的是：（）A 溢流堰B 喷淋装置C 液体在分布器D 填料支承结构17. 适用于大规模气象反应，尤其是气相催化反应的反应设备是：（）A 流化床反应器B 流动床反应器C 固定床反应器D 鼓泡反应器18. 用于控制流体方向，防止流体逆流的阀门是：（）A 截止阀B 闸阀C 节流阀D 止回阀19. 以下设备中不属于动设备的是：A 泵B 蒸发器C 压缩机D 离心机20. 不是利用阀芯的垂直升降实现阀门启闭的是：（）A 球阀B 节流阀C 截止阀D 闸阀21. 管件中用于连接两端直径不同的管子，起到节流升压作用的是：（）A 异径管B 三通C 四通D 弯头22. 在化工厂中，换热器的投资约占到了整个投资的40%，其中列管式换热器使用最为普遍。

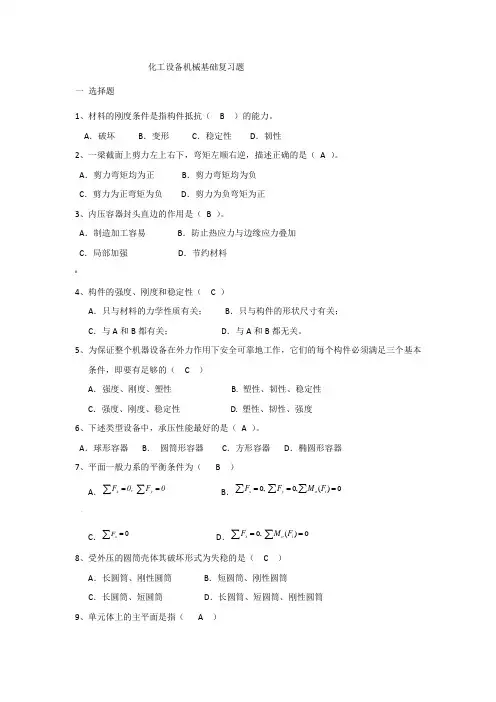

化工设备机械基础复习题一 选择题1、材料的刚度条件是指构件抵抗（ B ）的能力。

A ．破坏B ．变形C ．稳定性D ．韧性2、一梁截面上剪力左上右下，弯矩左顺右逆，描述正确的是（ A ）。

A ．剪力弯矩均为正B ．剪力弯矩均为负C ．剪力为正弯矩为负D ．剪力为负弯矩为正3、内压容器封头直边的作用是（ B ）。

A ．制造加工容易B ．防止热应力与边缘应力叠加C ．局部加强D ．节约材料#4、构件的强度、刚度和稳定性（ C ）A ．只与材料的力学性质有关；B ．只与构件的形状尺寸有关；C ．与A 和B 都有关；D ．与A 和B 都无关。

5、为保证整个机器设备在外力作用下安全可靠地工作，它们的每个构件必须满足三个基本条件，即要有足够的（ C ）A ．强度、刚度、塑性 B. 塑性、韧性、稳定性C ．强度、刚度、稳定性 D. 塑性、韧性、强度6、下述类型设备中，承压性能最好的是（ A ）。

A ．球形容器B ． 圆筒形容器C ．方形容器D ．椭圆形容器7、平面一般力系的平衡条件为（ B ）A ．0F ,0F y x ==∑∑ B ．0)(,0,0===∑∑∑i o y x F M F F `C ．0=∑x FD ．0)(,0==∑∑i o x F M F8、受外压的圆筒壳体其破坏形式为失稳的是（ C ）A ．长圆筒、刚性圆筒B ．短圆筒、刚性圆筒C ．长圆筒、短圆筒D ．长圆筒、短圆筒、刚性圆筒9、单元体上的主平面是指（ A ）A．剪应力为零的平面B．既有正应力又有剪应力的平面C．正应力为零的平面D．既没有正应力又没有剪应力的平面10、优质非合金钢20g表示（ D ）A．含碳量为千分之20的容器用钢B．含碳量为万分之20的容器用钢：C．含碳量为千分之20的锅炉用钢D．含碳量为万分之20的锅炉用钢11、关于低碳钢试样拉伸至屈服时，有以下结论，正确的是（ D ）A．应力和塑性变形很快增加，因而认为材料失效；B．应力和塑性变形虽然很快增加，但不意味着材料失效；C．应力不增加，塑性变形很快增加，因而认为材料失效；D．应力不增加，塑性变形很快增加，但不意味着材料失效12、在承受内压的圆柱形容器上开椭圆孔，应使椭圆的长轴（ B ）A．与筒体轴线平行B．与筒体轴线垂直C．与筒体轴线成45度角D．任何方向均可【13、下述材料中哪一个与其它材料不同类（C/D ）。

《化工设备机械基础》期末考试一、选择题（每题2分，共20分）1.在化工厂中，换热器的投资约占到了整个投资的40%，其中列管式换热器使用最为普遍。

以下各项中不属于列管式换热器的是：（）A固定管板式换热器B填料函式换热器CU形管式换热器D翅片式换热器2.下列属于填料塔内部部件的是：（）A折流板B联轴器C液体喷淋装置D溢流堰3.化工生产常用的反应器中，用于固体与气体直接反应的反应设备是：（）A流化床反应器B流动床反应器C固定床反应器D鼓泡反应器4.以下化工用管中，属于非金属管的是：（）A硅铁管B玻璃钢管C紫铜管D铸铁管5.在常用阀门中，用于防止超压保护设备的阀门是：（）A节流阀B截止阀C安全阀D旋塞阀6.常见机械传动中，能够自动防止过载的是：（）A皮带传动B齿轮传动C链传动D蜗杆传动7.以下哪种设备是用来分离非均相混合物的：（）A泵B压缩机C输送机D离心机8.不属于润滑油的特性的是：（）A黏性B滴点C黏温特性D润滑性9.以下代号中，表示合金钢的是：（）AQ235BQ255CQ295DQ27510.在输送机中，只能用于坡度不大于300的固体物料输送的是：（）A带式输送机B螺旋式输送机C气力输送机D螺旋式输送机二、填空题（每空2分，共20分）1.列管式换热器中，需要设置膨胀节以消除温差应力的是；换热管一端固定，另一端可以在管内自由移动的是。

2.填料塔常用的填料分为实体填料和网体填料，常用的网体填料是鞍形网，最常用的实体填料是：和。

3.化工管道是化工生产中用于输送流体的主要通道，化工管道的常见连接方式有、、、承插连接。

4.润滑剂的作用主要包括润滑、冷却、降噪、、、冲洗、卸荷等。

5.机械磨损一般分为三个阶段，即初磨阶段、稳定磨损阶段、。

三、判断题（每题2分，共20分）1.列管式换热器中的折流板的作用是时壳层流体改变流向，发生湍流，增强传热效果，另外还有支承换热管的作用。

（）2.筛板塔中的气相上升速度过小会导致泛塔，速度过大会导致漏液。

化工机械基础试题及答案一、单项选择题（每题2分，共20分）1. 化工机械中，下列哪个部件不属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：B2. 压力容器的设计压力应不低于工作压力的多少倍？A. 1.05B. 1.1C. 1.15D. 1.2答案：B3. 化工设备中，哪种类型的密封适用于高速旋转的轴？A. 填料密封B. 机械密封C. 迷宫密封D. 浮环密封答案：B4. 在化工生产中，下列哪种材料不适合用于制造反应器？A. 不锈钢B. 碳钢C. 聚四氟乙烯D. 铜合金5. 化工设备中，下列哪个部件不是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：D6. 化工机械中，哪种类型的泵适用于输送高粘度流体？A. 离心泵B. 往复泵C. 齿轮泵D. 螺杆泵答案：D7. 化工设备中，下列哪种焊接方法适用于薄壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：C8. 化工机械中，下列哪个部件不是用来承受温度变化的？A. 膨胀节B. 热交换器C. 压力表D. 温度计答案：D9. 在化工生产中，下列哪种阀门适用于调节流量？B. 闸阀C. 蝶阀D. 止回阀答案：A10. 化工设备中，下列哪种材料不适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：C二、多项选择题（每题3分，共15分）1. 化工机械中，下列哪些部件属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：A、C、D2. 化工设备中，下列哪些材料适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：A、B、D3. 在化工生产中，下列哪些泵适用于输送腐蚀性流体？A. 离心泵B. 往复泵D. 螺杆泵答案：A、B、D4. 化工设备中，下列哪些焊接方法适用于厚壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：A、D5. 化工机械中，下列哪些部件是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：A、B、C三、判断题（每题2分，共20分）1. 化工机械中，轴承是用来承受压力的部件。

化工设备机械基础考试题班级:_______ 姓名__________ 学号:__________单选题:1. 下列属反应类设备是( ) CA 蒸发器B 吸收塔C 合成塔D 容器2. 下列属换热类设备是( ) DA 换热炉B 填料塔C 裂解炉D 热交换器3 下列属分离类设备是( ) BA 反应釜B 吸收塔C 合成塔D 板式塔4 下列属存储类设备是( ) BA 冷却器B 容器C 填料塔D 粉碎机5. 下列属液体输送的机器是() CA 废热锅炉B 离心机C 泵D 压缩机6 下列属气体输送与压缩的机器是( ) BA 蒸发器B 风机C 离心泵D 塔7 下列属固体破碎的机器是( ) CA 分离器B 冷却器C 球磨机D 斗式提升机8 下列属固体输送的机器是( ) DA 压缩机B 变换炉C 结晶器D 斗式提升机9 下列属固体分离的机器是( ) BA 洗涤塔B 离心机C 蒸发器D 板式塔10 下列属板式换热器的设备是( ) DA U形管式B 填料函式C 套管式D 螺旋板式11 下列属列管式换热器的是( ) AA 固定管板式B 套管式C 换热器D 泵12 装在固定管板式换热器壳体上的容易变形的构件是() CA 封头B 接头C 膨胀节D 支座13 换热管在管板上排管数最多的是( ) CA 正方形B 同心圆C 正三角形14 下列属板式塔的设备是( ) BA 填料塔B 筛板塔C 加热炉D 转化器15 U形管式废热锅炉管板与炉管的连接方法( ) CA 胀接B 焊接C 胀焊并用16 下列属蒸发设备是( ) AA 强制循环蒸发器B 废热锅炉C 塔17 下列属干燥设备的是( ) CA 加热炉B 废热锅炉C 喷雾干燥器18 确定输送生活用水管道的涂色为() CA 红B 黄C 绿D 白19 确定输送氢气管道的涂色为( ) BA 暗红B 深蓝C 黑D 黄20 确定输送氨气管道的涂色为( ) DA 绿B 灰C 白D 黄21 确定输送氯气管道的涂色为( ) DA 白B 黑C 红D 草绿22 确定输送水蒸气管道的涂色为( ) AA 红B 深蓝C 黑D 绿23 确定输送盐酸管道的涂色为( ) BA 银白B 灰C 白D 黄24 确定输送硫酸管道的涂色为( ) CA 黑B 绿C 红D 黄25 确定输送硝酸管道的涂色为( ) AA 管本色B 灰C 白D 红26 确定输送二氧化碳管道的涂色为( ) CA 白B 红C 黑D 绿27 确定输送纯碱管道的涂色为( ) DA 红B 蓝C 灰D 粉红28 确定输送煤气管道的涂色为( ) CA 白B 淡绿C 紫D 红29 确定优质碳素结构钢的牌号是( ) B DA 1Cr13B 45C 16MnD 1530 确定不锈耐酸钢的牌号是( ) BA 45B 1Cr17C 65D Q25531 确定下列盐酸的分子式( ) CA H2OB NaClC HClD CO32 确定下列乙烯的分子式( ) BA N2B C2H4C H2OD HCl33 确定下列合成氨的分子式( ) CA HClB H2OC NH3D CO34 确定下列硫酸的分子式( ) DA COB C2H4C NaClD H2SO435 确定下列硝酸的分子式( ) DA HClB COC NH3D HNO336 确定碳钢的含碳量( ) CA 碳大于2.1%B 碳等于2.1%C 碳小于2.1%37 确定铸铁的含碳量( ) BA 碳小于2.1%B 碳大于2.1%------4.0%C 碳等于038 确定黄铜的化学成分( ) DA 铁碳合金B 铝硅合金C 铅镝合金D 铜锌合金39 确定下列机械传动的传动比的符号( ) DA nB PC VD i40 确定下列甲烷分子式( ) CA HClB NH3C CH4D CO判断题( 对的√,错的×)1 反应压力容器用于完成介质的物理化学反应..( ) √2 换热压力容器用于完成介质的热量交换( ) √3 分离类容器用于完成介质的净化分离( ) √4 储存类容器用于装生产用的原料气体液体的( ) √5 强度是指设备及零件抵抗外力破坏的能力( ) √6 钢度是指设备及零件抵抗外力变形的能力( ) √7 稳定性是指设备及零件在外力作用下维持原有形状的能力( ) √8 耐蚀性是指设备抵抗各种介质腐蚀的能力( ) √9 密封性是指设备阻止介质泄漏的能力( ) √10 化工机械是化工生产中使用的各种机械设备的统称( ) √11 换热器所用的材料应传热性要好,传热面积足够及流体阻力要小( ) √12 换热器应具有足够的强度刚度结构可靠( ) √13 换热器的管箱是收集或分配管程内的流体( ) √14 换热器的折流板的作用使流体改变流向增加传热效果并具有支撑作用( ) √15 列管式换热器中折流板的固定是由拉杆和定距管来实现的( ) √16 泡罩塔是板式塔的一种,其传质元件是泡罩( ) √17 填料塔气液进行传质的过程是在填料内外表面上( ) √18 填料塔内喷淋装置的作用是将液体均匀喷洒在填料表面上( ) √19 搅拌装置的作用是使参加反应的各种物料混合均匀以加速反应的进行( ) √20 加热炉在石油裂解,转化及合成氨反应中起到核心设备( ) √21 回收蒸汽的锅炉称之为废热锅炉( ) ×22 固定平管板式废热锅炉用于硫酸生产( ) ×23 蒸发是将易挥发性物质的稀溶液加热以提高浓度( ) ×24 蒸发器由外加热室和分离室组成( ) ×25 干燥利用加热去除气体物料中水分的操作( ) ×26 容积泵是利用泵内工作室的容积做周期性变化为连续式( ) ×27 叶片泵是泵内作旋转的叶轮把能量传递给液体为间歇式( ) ×28 压缩机是将气体输送的机器( ) ×29 活塞式压缩机由运动机构工作机构组成的( ) ×30 粉碎机是以机械的方式粉碎气体物料的( ) ×31 离心机用于分离液体混合物的机器( ) ×32 螺旋输送机用于输送液体物料的( ) ×33 化工管道由管子管件组成( ) ×34 阀门的作用是切断沟通管内流体的( ) ×35 安全阀安装在管道上( ) ×36 改变工作机输出的转数和动力的大小满足原动机的要求( ) ×37 材料的塑性是变形前发生塑性变形的能力( ) ×38 材料抵抗载荷而不破坏的能力称为冲击韧性( ) ×39 中碳钢的含碳量为大于60%( ) ×40 化工机器是各种化工生产中使用的各种机械设备的统称( ) ×。

化工机械与设备基础_南京理工大学中国大学mooc课后章节答案期末考试题库2023年1.对所有没有明显屈服的材料，都规定了名义屈服极限σ0.2。

参考答案:错误2.精馏塔塔板过薄可能发生（）破坏，内压容器一般发生（）破坏, 外压容器发生 ( )。

A.强度 B.刚度C. 稳定性参考答案:B A C3.化工设备上通用零部件标准的最基本参数是（）和（）参考答案:公称压力，公称直径4.凸型封头不包括（）（），中低压容器最常用的凸型封头是（）。

A.锥形封头 B.球形封头 C.椭球形封头 D.蝶形封头 E.平板封头参考答案:A E C5.单向拉伸时，构件内应力是（），内压容器内是（），外压容器内是（）。

A.三向应力B.二向应力状态C.单向应力状态参考答案:C B B6.设计温度是在相应设计压力下设定的温度，其值不得容器工作时器壁金属可能达到的温度；若器壁金属在0℃以下，则设定的设计温度不能器壁金属可能达到的温度。

参考答案:低于，最高，高于，低于7.中低压容器最常见补强结构是（）。

参考答案:补强圈补强8.若精馏塔塔板过薄，可能发生（）破坏。

参考答案:刚度9.内压圆筒体上经向薄膜应力作用在环向截面上，环向薄膜应力作用在( )上，其中环向应力是（）, 经向薄膜应力是（）。

A．横截面 B. 纵截面 C. 第一主应力 D. 第二主应力参考答案:B C D10.弹性模量E的大小表示的是材料（），它影响构件的构件的（）和（）。

A. 弹性B. 抵抗弹性变形能力C.强度D.刚度E.稳定性参考答案:B D E11.理论上承受压力的最小厚度是（），真正承受介质压强的厚度是（），最终标注在图纸上的厚度是（）。

A.最小厚度 B.理论计算厚度 C.设计厚度 D. 有效厚度 E. 名义厚度参考答案:B D E12.圆柱壳体的第一曲率半径为（），第二曲率半径为（），球壳的第二曲率半径为（）。

A.∝ B. R C.D参考答案:A B B13.焊接接头系数φ是一个（）的参数，它的数值决定于（）和（）。

化工设备机械基础一、判断题1.合力总是大于分力。

()2.铆钉等联接件在外力的作用下发生剪切变形的同时，在联接件和被联接件接触面上互相压紧，产生局部压陷变形，甚至压溃破坏，这种现象称为挤压。

()3.挤压变形就是轴向压缩变形。

()4.力偶使刚体只能转动，而不能移动。

()5.两个力F1、F2在同一轴上的投影相等，则这两个力大小一定相等。

()6.平面力偶矩的大小与矩心点的位置有关。

()7.由外力引起的构件内部的相互作用力，称为内力。

()8.剪切面与外力作用线平行。

()9.在求解平面任意力系的平衡问题时，写出的力矩方程的矩心一定要取在两投影轴的交点处。

()10.平面汇交力系求合力时，作图的力序可以不同，其合力不变。

()11.两个相互配合的螺纹，其旋向相同。

()12.一切摩擦传动的传动比都不准确。

()13.大齿轮带动小齿轮转动是属于减速运动。

()14.一般来说，齿轮传动的传动效率要比链传动的传动效率要高的多。

()15.铰链四杆机构中的最短杆就是曲柄。

()16.平面连杆机构各构件的运动轨迹一定在同一平面或互相平行的平面内。

()17.汇交力系平衡的几何条件是力的多边形自行封闭。

()18.蜗杆传动具有传动比大，承载能力大，传动效率高等特点。

()19.在曲柄摇杆机构中，摇杆两极限位置的夹角称为极位夹角。

()20.周转轮系中，中心轮与行星架的固定轴线必须在同一轴线上。

()21.金属材料的硬度越大，其韧度也越高。

()22.压力调定回路主要由溢流阀等组成。

()23.合金钢是指在碳钢的基础上特意加入一种或多种元素而形成的一类钢。

()24.有力作用物体就运动，无力作用物体就静止。

()25.铁碳合金是指只由铁和碳两种元素组成的合金。

()26.增压回路的增压比取决于大、小液压缸直径之比。

()27.强度是指金属抵抗变形和不受损坏的能力。

()28.物体的平衡是物体相对地面处于静止状态。

()29.汽车上燃烧用的汽油，其挥发性越高越好。

2.铰链四杆机构按曲柄存在的情况，分为 、 和 三种基本形式。

3.平面四杆机构中，若各杆长度按顺序分别为a=40mm ，b=90mm ，c=80mm ，d=100mm ，当以a 为机架时该四杆机构为 机构。

4.按其形状不同凸轮可分为 、 、 和 四大类。

5.带传动是以带和带轮轮缘接触面间产生的 力来传递运动和动力的。

6.当普通V 带传动中心距不能调整时，可采用 定期将传动带张紧。

7.有一对直齿圆柱齿轮传动，已知主动齿轮的转速n 1=960r/min ，齿数z 1=20，这对齿轮的传动比i 12=2.5，则从动轮的转速n 2= ，齿数z 2= 。

8．标准直齿圆柱齿轮，其模数m=2mm ，齿数z=26，则分度圆直径d= 。

9.由一系列相互啮合的齿轮组成的传动系统称为 。

10.有惰轮的轮系只能改变 ，不能改变轮系的 。

11.如图所示，构件AD 是 ，BC 是 ，AB 和CD 是 。

若AB 可绕其回转中心A 作整轴转动，则称为 ；若CD 仅能在小于360°的某一角度内摆动，则称为 。

此机构是 。

三、判断题（每题1分，共10分） 1.在铰链四杆机构中，曲柄和连杆都是连架杆。

（ ） 2.在铰链四杆机构中，若连架杆能围绕其回转中心做整轴转动，则称为曲柄。

（ ）3.由于盘形凸轮制造方便，所以最适用于较大行程的传动。

（ ）4.尖顶式从动杆与凸轮接触摩擦力较小，故可用来传递较大的动力。

（ ）5.带传动中，弹性打滑和打滑都是可以避免的。

（ ）6.在圆周速度小于30m/s 时，带轮最常用的材料为铸铁。

（ ）7.只要模数相同，两齿轮就可以正确啮合。

（ ）8.轮系可以达到很大的传动比，可以实现较远距离的传动。

（ ）9.轮系可以实现变速、换向要求，在减速器中得到广泛应用。

（ ） 10.带传动中为了节约成本，新旧带同组混用不影响带的寿命。

（ ）四、简答题（1题7分2题12分3题7分，共计26分）1．带传动为什么要设置张紧装置？常用的张紧方法有哪些？2.判断下图中各铰链四杆机构的类型。

化工设备机械基础复习题一 选择题1、材料的刚度条件是指构件抵抗（ B ）的能力。

A ．破坏B ．变形C ．稳定性D ．韧性2、一梁截面上剪力左上右下，弯矩左顺右逆，描述正确的是（ A ）。

A ．剪力弯矩均为正B ．剪力弯矩均为负C ．剪力为正弯矩为负D ．剪力为负弯矩为正3、内压容器封头直边的作用是（ B ）。

A ．制造加工容易B ．防止热应力与边缘应力叠加C ．局部加强D ．节约材料4、构件的强度、刚度和稳定性（ C ）A ．只与材料的力学性质有关；B ．只与构件的形状尺寸有关；C ．与A 和B 都有关；D ．与A 和B 都无关。

5、为保证整个机器设备在外力作用下安全可靠地工作，它们的每个构件必须满足三个基本条件，即要有足够的（ C ）A ．强度、刚度、塑性 B. 塑性、韧性、稳定性C ．强度、刚度、稳定性 D. 塑性、韧性、强度6、下述类型设备中，承压性能最好的是（ A ）。

A ．球形容器B ． 圆筒形容器C ．方形容器D ．椭圆形容器7、平面一般力系的平衡条件为（ B ）A ．0F ,0F y x ==∑∑B ．0)(,0,0===∑∑∑i o y x F M F FC ．0=∑x FD ．0)(,0==∑∑i o x F M F8、受外压的圆筒壳体其破坏形式为失稳的是（ C ）A ．长圆筒、刚性圆筒B ．短圆筒、刚性圆筒C ．长圆筒、短圆筒D ．长圆筒、短圆筒、刚性圆筒9、单元体上的主平面是指（ A ）A ．剪应力为零的平面B ．既有正应力又有剪应力的平面C ．正应力为零的平面D ．既没有正应力又没有剪应力的平面10、优质非合金钢20g表示（ D ）A．含碳量为千分之20的容器用钢B．含碳量为万分之20的容器用钢C．含碳量为千分之20的锅炉用钢D．含碳量为万分之20的锅炉用钢11、关于低碳钢试样拉伸至屈服时，有以下结论，正确的是（ D ）A．应力和塑性变形很快增加，因而认为材料失效；B．应力和塑性变形虽然很快增加，但不意味着材料失效；C．应力不增加，塑性变形很快增加，因而认为材料失效；D．应力不增加，塑性变形很快增加，但不意味着材料失效12、在承受内压的圆柱形容器上开椭圆孔，应使椭圆的长轴（ B ）A．与筒体轴线平行B．与筒体轴线垂直C．与筒体轴线成45度角D．任何方向均可13、下述材料中哪一个与其它材料不同类（C/D ）。
