便携式三坐标测量仪操作规程资料讲解

三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。

2. 清洁测量仪表面及测量工件，确保测量的准确性。

3. 按照测量要求准备好相应的测量夹具和测量工具。

二、开机操作
1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。

2. 打开三坐标测量仪电源开关，等待仪器自检完成。

3. 根据测量要求选择相应的测量模式，并进行初始化设置。

三、测量操作
1. 设置测量参数，包括测量速度、测量精度等。

2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。

3. 将探头放置在待测工件上，并开始进行三坐标测量。

4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。

四、测量结束
1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。

2. 清理测量工件和测量夹具，将测量工具放回原位。

3. 记录测量结果和测量参数，并存档备查。

五、注意事项
1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。

2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。

3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。

通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。

三坐标测量仪操作规程
1 设备使用条件
电源：220V±10％，50Hz±2％
气源：无水、无油，最小压力0.6MPa，耗气量24L/min
使用环境温度：20±2℃
使用环境湿度：60±5％
2 操作步骤
2.1 开机步骤
（1）用酒精和无纺布擦拭导轨；
（2）检查是否有阻碍机器运行的障碍物；
（3）检查CMM压力表指示，压力不小于0.6MPa；
（4）接通系统主电源，并将开关旋至“开”的位置；
（5）启动Calypso软件，开始测量。

2.2 关机步骤
（1）将探针系统移动到仪器右后上方，目视观察不到Z轴光栅尺；
（2）保存测量程序，关闭Calypso软件；
(3) 按下紧急按钮，关掉气源、电源后再旋起。

3 安全注意事项
3.1 在确信已经彻底了解在紧急情况下如何关机，才能尝试开启设备。

3.2 工作台面不要堆放杂物，保证测量工件表面清洁。

3.3 离开操作台后，必须将移动速度按钮移动至最低速度。

3.4 为保持仪器的精确度，除工作移动的部件外，其余部分的拆卸修理应请专业人员进行。

4 维护保养
4.1 每天用酒精和无纺布擦拭保养裸露在空气中导轨。

4.2 每月检查空气过滤器是否聚集了过多的油或水并及时清理。

4.3 每季度将CMM外机壳防尘罩打开，擦拭Y轴导轨，并用主探针定义标准球。

三坐标测量机使用操作规程1.安全操作规程：-操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、手套等。

-在操作之前，确保电源和气源已断开，以防止意外启动和发生误伤。

-在调整工作台高度时，应保持平稳，避免摔倒或受伤。

2.设备准备：-在使用之前，检查仪器的电源和气源是否正常，并通电预热一段时间。

-检查通讯线路是否连接稳定，以确保测量结果的准确性。

-清洁测量机的工作台和传感器，确保没有任何杂物或灰尘影响精确度。

3.标定和调零：-在进行测量之前，进行标定操作以确保测量机的准确度。

-选取标定块或工件进行标定，按照操作程序进行标定并记录标定结果。

-对工件进行调零操作，使测量机的坐标系与工件的坐标系保持一致。

4.测量操作：-根据测量需求选择相应的测量模式，并按照操作程序选择合适的测量参数。

-将待测工件放置在测量机上，并调整其位置和姿态，使其与测量机坐标系一致。

-进行测量前，应进行干扰检测，确保测量过程中没有干扰物。

-启动测量程序，测量机将自动进行测量，并生成测量报告。

-结束测量后，及时将工件从测量机上取下，避免影响下一次测量。

5.数据处理：-根据测量结果，进行数据处理和分析，如计算尺寸误差、形状偏差等。

-将测量结果进行记录和归档，方便后续对比分析和追溯使用。

6.设备维护：-定期对测量机进行维护保养，如清洁、润滑以及更换磨损部件等。

-对设备进行日常巡检，如检查电源和气源、传感器的工作状态等。

以上是三坐标测量机的使用操作规程，通过严格遵循这些操作规程，可以保证测量结果的准确性和测量机的正常运行，提高测量效率和产品质量。

在使用过程中，操作人员应密切配合，确保工作安全，同时通过定期维护和保养，延长设备的使用寿命。

三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。

二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。

2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。

3.2根据测量要求，选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。

3.4进行坐标系的设置和对准，确保测量结果的准确性。

3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。

3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。

四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计，生成相应的测量报告。

4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。

5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。

5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。

5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。

三丰SJ210操作规程三丰SJ210是一种便携式的三坐标测量仪器，广泛应用于精密制造、机械加工、汽车、航天等行业。

为了能够正确、高效地操作SJ210，以下是一份操作规程。

一、准备工作1. 确保SJ210测量台面平整、稳定，无干扰物。

2. 检查SJ210是否处于正常工作状态，确认电池电量充足。

3. 准备好需要测量的零件以及相应的夹具、夹具台等。

二、开机与关机1. 开机：按下SJ210侧面的电源开关，待显示屏亮起并显示操作界面后，即可开始操作。

2. 关机：长按SJ210侧面的电源开关，出现关机提示后，按照提示操作即可。

三、测量操作1. 选择测量模式：在SJ210操作界面中，通过触摸屏或按键选择测量模式，如点测量、线测量、圆测量等。

2. 定位参考点：使用夹具夹住待测对象，通过调节夹具、夹具台等，确保待测对象与测量台面之间垂直、水平等。

然后，在SJ210上选择合适的参考点，使其与待测对象对齐。

3. 开始测量：按照测量模式相关的操作步骤，从起始点开始测量，将SJ210探头轻轻触碰待测对象表面，待测量完成后，将探头移开。

4. 测量数据处理：SJ210会自动记录测量数据，并显示在操作界面上。

根据需要，可以进行数据处理，如计算线段长度、角度等。

5. 多点测量：在测量过程中，可以选择多个测量点，再进行相应的测量操作。

记得在每次测量前，重新定位参考点。

四、数据输出与保存1. 数据输出：SJ210可以通过USB接口或无线蓝牙方式，将测量数据输出至电脑或其他设备中。

按照需要进行设置，并按照操作提示操作即可。

2. 数据保存：在SJ210中，可以选择将测量数据保存至其内部存储器中。

也可以选择将数据保存至外接设备（如U盘、SD卡等）。

根据需要进行设置，并按照操作提示操作即可。

五、注意事项1. 在使用SJ210时，应注意保护其探头，避免碰撞或摔落，以免损坏探头。

2. 在操作过程中，应注意保持测量环境清洁、整齐，避免灰尘、油污等物质对测量结果产生干扰。

三坐标测量机操作规程三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃，湿度在25%--75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全高度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

便携式三坐标测量仪操作规程一、安装测量臂与探针：1、打开运输包装箱，双手提取测量臂FaroArm，注意不让测量臂各关节承受外力；2、安装将测量臂FaroArm通过螺纹固定于底座支架上，注意安装扭矩适中；3、利用绑带绑缚测量臂FaroArm，防止其自由下落而损伤关节；注意每测量步骤完成都要将测量臂FaroArm复位并绑缚；4、根据需要安装3mm球探针、6mm球探针或点探针，注意安装扭矩适中。

二、连接设备：1、通过数据线、电源线等将测量臂主机FaroArm、电源、电脑连接；可以将电池安装到测量臂主机充电器内充电；检查保证连接正确；2、打开电源，电源指示灯亮；打开电脑及测量软件界面；（测量软件需要“加密狗”）；3、测量软件界面显示设备连接完好后，即可进行如下步骤。

三、探针校准：1、自定义探针：在测量软件界面中根据测量需要选择3mm球探针、6mm球探针或点探针；2、选择“单孔探针校准圆锥”或“球探针校准器”，将其固定；3、在测量软件界面选择“单孔校准”或“球校准”导航校准；4、进行探针校准。

四、测量：除了常规测量之外，对超出测量臂测量范围的大型工件，还可以用三个“蛙跳球”进行位置移动转换测量。

测量过程注意事项：1、必须做探针校准；2、注意测量软件界面中对测量臂FaroArm关节转动极限位置的报警提示；3、每测量步骤完成测量臂FaroArm的复位及绑缚，有效保护关节；4、使用配备电源，并杜绝工作状态将FaroArm断电；但数据线可以即时插拔；5、被测量工件必须与测量臂FaroArm相对位置保持固定，可采用热溶胶固定或夹持工件等方法。

五、测量结果分析，报表：1、及时保存测量结果输出数据；2、可打印测量结果输出数据报表；3、可将测量结果与数据模型进行比对，输出数模比对数据报表。

六、拆卸：1、必须首先拆卸探针并放置到探针盒中正确位置；2、注意保护测量臂FaroArm；编制：安仁图审核：批准：不定积分解题方法总结摘要：在微分学中，已知函数求它的导数或微分是需要解决的基本问题。

三坐标测量设备操作规程一、引言三坐标测量设备是一种用于测量物体尺寸、形状和位置的高精度测量工具。

正确的操作三坐标测量设备对于保证测量结果的准确性至关重要。

本文将详细介绍三坐标测量设备的操作规程，以帮助操作人员正确并有效地使用三坐标测量设备。

二、设备准备1. 确认三坐标测量设备及附件的齐全性和完好性；2. 打开设备电源，并确认电源稳定；3. 检查设备运动系统的可靠性，确保运动平稳；4. 检查测量系统的准确性，进行零位校准；5. 校准测量探测头和接触式探针。

三、样品调整与放置1. 将待测样品放置在三坐标测量设备的工作台上；2. 使用机械手或手动调整样品位置，保证其稳定且与设备工作台平面垂直；3. 使用夹具或磁吸等固定样品，避免其在测量过程中移动或晃动。

四、测量操作1. 打开测量软件，并选择对应的测量程序；2. 设置测量参数，包括测量精度、测量速度等；3. 使用探测头对样品进行初始化；4. 根据测量需求选择合适的测量方法，如点测量、线测量、面测量等；5. 根据测量范围和精度要求，设定测量点及测量路径；6. 开始测量，确保测量头与样品表面接触稳定，避免轻微晃动；7. 根据测量软件的指引，按照设定的测量路径逐个测量点进行测量；8. 确保每个测量点均稳定测量三次以上，确保结果的可靠性；9. 检查并记录每个测量点的测量结果，并进行统计分析。

五、数据处理与结果输出1. 根据测量软件提供的数据处理功能，对测量结果进行修正与筛选；2. 根据测量需求，选择所需的测量参数并进行数据统计和分析；3. 生成符合要求的测量报告，并输出到指定位置；4. 存档并备份测量数据，以备后续需求。

六、设备维护与保养1. 每次使用后，清理设备表面，确保设备干燥、无尘和无杂质；2. 定期进行设备的检查和维护，包括润滑、紧固、清理和校准；3. 若发现设备异常或故障，应立即停止使用并通知相关人员进行修理；4. 定期进行设备的校准和验证，以保证测量结果的准确性。

三坐标操作使用规程概述三坐标测量仪器是一种高精度的测量设备，广泛应用于各种工业制造领域中。

为了保证三坐标测量仪器正常运行和准确测量，制定三坐标操作使用规程十分必要。

本文将详细介绍三坐标操作使用规程，包括什么是三坐标操作、三坐标操作的基本要求、操作注意事项等。

什么是三坐标操作三坐标操作是指在三坐标测量仪器上进行的所有操作，包括启动、校准、测量、保存测量数据等。

在三坐标操作中，使用者需要根据三坐标设备的规格和操作手册，了解三坐标的基本配置和最佳操作方法，以确保准确测量目标物体的尺寸和形状。

三坐标操作基本要求设备安全操作在操作三坐标测量仪器之前，使用者应该确保设备状态良好，如下：•仔细检查机器表面是否有损坏。

•检查操作面板和其他设备的所有部分是否紧固和整齐。

•检查全电路是否接正，以及是否符合安全标准。

•检查设备地线是否符合安全标准。

设备前期准备在进行三坐标操作之前，需要进行的准备工作包括：•开启三坐标测量仪器并调整相应设置。

•确保检测头的正确连接和调校。

•放置待测物体并进行适当的定位。

•准确测量待测物体的荷重重心。

测量操作流程进行三坐标操作之前，需要了解测量操作流程，以确保正确高效地完成工作。

该流程通常包括：•安装样品并校准检测头。

•建立新测量点或设置旧测量点。

•设置和调整测量参数。

•进行测量操作。

•根据测量结果进行调整，并保存测量数据。

操作注意事项•在使用过程中，需要遵循使用说明书中给出的操作流程。

•在测量时要准确把握测量的范围和准确性，不能出现过度或不足的情况。

•对于不同的使用程序，需要正确选择所需的程序，并按照操作说明进行操作。

•在设备运行中，要避免丢失数据和崩溃的情况，如出现异常情况，要及时停止设备并进行排查。

•操作完成后，应在设备中清空数据防止对下一次检测带来干扰。

结语三坐标操作使用规程是保证三坐标测量仪器正常运行和准确测量的重要规范。

在运行操作过程中，要严格遵照该规程进行操作，准确检测样品的尺寸和形状，保障工业制造的质量和生产效率。

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

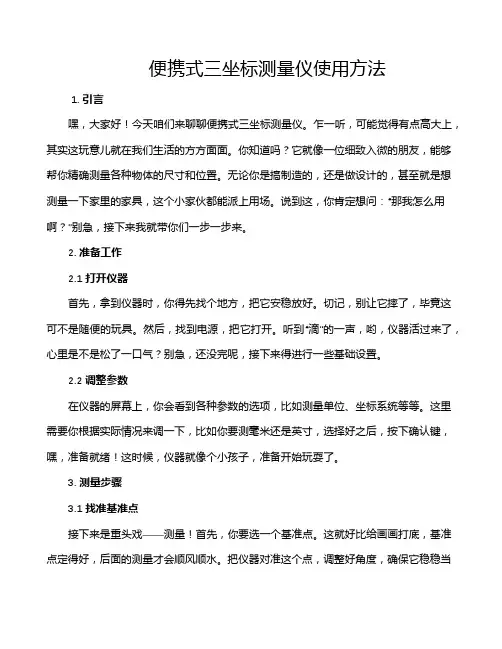

便携式三坐标测量仪使用方法1. 引言嘿，大家好！今天咱们来聊聊便携式三坐标测量仪。

乍一听，可能觉得有点高大上，其实这玩意儿就在我们生活的方方面面。

你知道吗？它就像一位细致入微的朋友，能够帮你精确测量各种物体的尺寸和位置。

无论你是搞制造的，还是做设计的，甚至就是想测量一下家里的家具，这个小家伙都能派上用场。

说到这，你肯定想问：“那我怎么用啊？”别急，接下来我就带你们一步一步来。

2. 准备工作2.1 打开仪器首先，拿到仪器时，你得先找个地方，把它安稳放好。

切记，别让它摔了，毕竟这可不是随便的玩具。

然后，找到电源，把它打开。

听到“滴”的一声，哟，仪器活过来了，心里是不是松了一口气？别急，还没完呢，接下来得进行一些基础设置。

2.2 调整参数在仪器的屏幕上，你会看到各种参数的选项，比如测量单位、坐标系统等等。

这里需要你根据实际情况来调一下，比如你要测毫米还是英寸，选择好之后，按下确认键，嘿，准备就绪！这时候，仪器就像个小孩子，准备开始玩耍了。

3. 测量步骤3.1 找准基准点接下来是重头戏——测量！首先，你要选一个基准点。

这就好比给画画打底，基准点定得好，后面的测量才会顺风顺水。

把仪器对准这个点，调整好角度，确保它稳稳当当，别让它“翘”起来哦。

然后，按下测量键，仪器会开始工作。

你会看到数据在屏幕上闪动，就像是在说：“看，我给你测出来了！”3.2 多点测量测量完一个点后，别急着收工。

接下来，我们要测量更多的点，像是从四个角、中心等等，尽量多测几个，这样得到的数据才更准确。

就像老话说的，“多做几道题，成绩才能提高”，测量也是这个理儿。

每测一个点，仪器都会把数据存下来，真是个乖孩子。

4. 数据处理4.1 导出数据测量完后，你是不是感觉心里有点小成就感？嘿，别忘了把这些数据整理出来。

仪器通常都有USB接口，可以把数据导出到电脑上。

这样，你就能把它们保存下来，做个报告什么的，或者分享给同事。

要知道，分享快乐才是最大的快乐嘛！4.2 校对与分析最后，别忘了再仔细核对一遍测量数据。

三坐标操作使用规程一、引言三坐标操作是一种精密测量技术，广泛应用于制造业中的产品质量控制。

正确使用三坐标操作是确保产品尺寸与设计要求相符的关键。

本文旨在介绍三坐标操作的使用规程，以帮助操作人员准确、高效地进行测量工作。

二、操作准备1. 准备测量工件：清洁并固定待测工件，确保其表面没有污垢或损伤，并使其固定牢固。

2. 打开仪器电源：确认仪器工作正常，进行仪器校准。

三、测量原点设定1. 确定测量坐标系：根据工件的设计要求，选择合适的坐标系，并在仪器软件中设置。

2. 设定测量原点：通过合适的工具，在工件上标记测量原点，并在软件中进行原点设定。

四、基准平面测量1. 选择基准平面：根据工件的设计，确定需要测量的基准平面，例如平面度、垂直度等。

2. 设定基准平面：在软件中选择基准平面，并设定测量参数。

将测量探针与基准平面接触并测量，记录测量结果。

五、尺寸测量1. 选择测量尺寸：根据工件的设计要求，确定需要测量的尺寸，例如直径、长度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并依次测量每个测量点，记录测量结果。

六、形状测量1. 选择测量特征：根据工件的设计要求，确定需要测量的形状特征，如圆度、平行度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并按照测量参数进行测量，记录测量结果。

七、数据处理与分析1. 数据导出：将测量数据导出到电脑或存储设备中，以备后续分析使用。

2. 数据分析：使用专业的数据分析软件，对测量数据进行分析，如绘制测量结果图表、计算尺寸偏差等。

八、报告生成与归档1. 报告生成：根据分析结果，生成测量报告，包括工件的测量数据、尺寸偏差分析、形状特征评估等。

2. 报告审核：由专业人员对生成的报告进行审核，确保准确性和完整性。

3. 报告归档：将测量报告归档并妥善保存，以备查阅和追溯需要。

三坐标测量仪操作规程
一:开机前的准备
1、开启空调,保持测量前室内温度在20±2 °C,湿度控制在40%-60％。

2、清洗导轨,使用无尘布蘸取少量无水酒精擦洗X、Y、Z轴导轨,擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗X向导轨时,光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布,请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二:开机(在长期停机的情况下,测量前的温度应在20±2 °C恒温30分钟后进行)
1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6Mpa范围内.
2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的PC-DIMS软件图标，按右键以管理员身份运行。

4、打开操作手柄上的SERVO PWR ON开关,测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验,点击PC-DIMS软件上的文件菜单，新建测头文件，点击未定义测头,依次加载测座,连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球（适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验,校验完成后点击结果查看,测针校准时的形状误差必须＜0.005mm，球心位置误差＜0。

006 mm，球径测量误差＜0。

003mm，如校验结果不满足上述条件,则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三:关机
测量完成后，将X、Y、Z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭PC-DIMS 软件及计算机，然后关闭控制盒电源，最后关闭气阀。

三坐标操作规程
一、三坐标的日常操作
1.开机步骤
①检查是否有阻碍机器运行的障碍物
②检查三坐标的气压表，显示值不低于0.4MPA
③接通总系统电源
④对控制柜加电
⑤对计算机加电
⑥启动AC-DIMS软件
⑦顺时针旋转，松开控制柜上的急停按扭
⑧松开操纵盒上的急停按扭
⑨机器回零
2、关机步骤
①把测头A角转到90度
②移动Z轴至安全位置
③按下操纵盒及控制柜上的急停按扭，关断气源
④退出AC-DIMS操作界面
⑤关闭计算机
⑥关闭控制器电源
二、安全操作注意事项：
①必须能够处理紧急情况下如何关机，才可尝试运行机器
②只能用花岗岩表面作为测量区域
③不要使用压缩空气来清理机器，未经良好处理的压缩空气可能含有污垢，从而影响空气轴承的正常工作（尽可能使用吸尘气）
④保持工作台面的整洁和被测工件表面的清洁
⑤测量工件时，如中间遇到特殊情况要终止测量，请把Z轴移到被测工件上方，并留出一段净空，然后按下操作盒上的急停按扭
⑥不要让机器急速转向或反向
⑦手动测量时应使用较低的速度并保持速度均匀，应等测针自动回退完成之后，再移动
⑧测量小孔或狭槽之前，请确认回退距离是否适当
⑨运行一段测量程序之前，请检查当前是否与该程序要求的坐标系一致。

便携式三坐标测量仪操作规程一、安装测量臂与探针：1、打开运输包装箱，双手提取测量臂FaroArm，注意不让测量臂各关节承受外力；2、安装将测量臂FaroArm通过螺纹固定于底座支架上，注意安装扭矩适中；3、利用绑带绑缚测量臂FaroArm，防止其自由下落而损伤关节；注意每测量步骤完成都要将测量臂FaroArm复位并绑缚；4、根据需要安装3mm球探针、6mm球探针或点探针，注意安装扭矩适中。

二、连接设备：1、通过数据线、电源线等将测量臂主机FaroArm、电源、电脑连接；可以将电池安装到测量臂主机充电器内充电；检查保证连接正确；2、打开电源，电源指示灯亮；打开电脑及测量软件界面；（测量软件需要“加密狗”）；3、测量软件界面显示设备连接完好后，即可进行如下步骤。

三、探针校准：1、自定义探针：在测量软件界面中根据测量需要选择3mm球探针、6mm球探针或点探针；2、选择“单孔探针校准圆锥”或“球探针校准器”，将其固定；3、在测量软件界面选择“单孔校准”或“球校准”导航校准；4、进行探针校准。

四、测量：除了常规测量之外，对超出测量臂测量范围的大型工件，还可以用三个“蛙跳球”进行位置移动转换测量。

测量过程注意事项：1、必须做探针校准；2、注意测量软件界面中对测量臂FaroArm关节转动极限位置的报警提示；3、每测量步骤完成测量臂FaroArm的复位及绑缚，有效保护关节；4、使用配备电源，并杜绝工作状态将FaroArm断电；但数据线可以即时插拔；5、被测量工件必须与测量臂FaroArm相对位置保持固定，可采用热溶胶固定或夹持工件等方法。

五、测量结果分析，报表：1、及时保存测量结果输出数据；2、可打印测量结果输出数据报表；3、可将测量结果与数据模型进行比对，输出数模比对数据报表。

六、拆卸：1、必须首先拆卸探针并放置到探针盒中正确位置；2、注意保护测量臂FaroArm；编制：安仁图审核：批准：。

一.工作环境：温度，湿度，油份，腐蚀气体，震动及空气流动的速度等都会影响精度。

压力机，大型加工机械或送风机等震动严重的地区不能安装。

温度的变化会引起光栅尺及公建的大小变化，以及CMM构造变化，造成精度低下。

➢室内温度：20±2℃，2℃/8h,1℃/m。

➢相对湿度：40﹪—60﹪➢震动：应该与外部震动隔离二：开机步骤：1、先打开空气开关，确认压缩空气压力值在87PSI（0.6Mpa）以上，确认冷干机出气管内压缩空气不含油、不含水。

2、打开电脑。

（开机前应用酒精和无尘抹布擦拭机器导轨和工作台）3、打开操作平台上“绿色”按钮→30s后听到滴的一声，即可打开系统软件→出现对话框“您要允许以下程序对此计算机进行更改吗？”点击“是”→搜索原点“是”→搜索原点结束“确定”三、三坐标测量仪的操作：➢创建测头组1.点击正上方“测头”→测头编号选择<N>→选择要删除的坐标2.点击“测头（P）”→追加当前测头组方向A,点击“是”→在操作台上找到基准球的6点（最高点，于测针垂直的最大圆周上均匀4点，再回到最高点）→确认→输入需要的坐标：A轴、B轴→原名称prbs改为prb6等，注意不要于原来坐标代号重复→确认→出现“请旋转对应的A、B轴坐标”的对话框，依照旋转测头：A轴为纵向，B轴为横向→在操作台上找到基准球的6点→确认（若不再添加，点击取消；添加重复以上步骤）➢基准球校正点击正上方“测头（P）”→测头再校正（C）→基准球位置指定吗<是>→在操作台找到基准球的6点→确定→出现基准球位置指定结果，确认→是，选择对应的测针点击“添加”键→确认（A：00，B：00）旋转测头对应A、B轴，再确认，系统会自动测量，各个坐标依次测完，出现校正结果，点击关闭→操作完成（建议每周校正一次，使用频率较低周期可延长。

）注：基准球直径25；标准偏差≤0.003；真球度≤0.005，若超出标准偏差，需重新校正。

三坐标操作使用规程一、概述三坐标测量技术是一种精密的测量技术，主要用于测量三维物体的形状和尺寸。

为了确保测量结果的准确性和可靠性，对三坐标的操作规程必须严格遵守。

本文将详细介绍三坐标操作的使用规程，以及注意事项和保养维护等方面的内容。

二、操作步骤1.准备工作（1）检查三坐标仪的各个部件是否完好无损。

（2）确保三坐标仪的工作环境干燥、无尘、温度适宜。

（3）检查测量装置和测量工具是否完好，并进行必要的校准。

（4）检查工作台面和测量工件是否清洁。

2.初始化（1）打开三坐标仪的电源开关，待设备自检完成后，按照设备要求进行初始化操作。

（2）校准基准坐标系和坐标轴，确保测量的准确性。

3.夹持工件（1）选择适当的夹具，将待测工件夹持到三坐标仪的测量台上。

（2）确保工件夹持牢固，不会发生移动。

4.坐标系选择（1）根据工件的特点和测量要求，选择合适的坐标系进行测量。

（2）将工件放置在测量台上，并将其与坐标系对齐。

5.测量参数设置（1）根据实际需要，设置测量参数，包括测量模式、测量点数、测量精度等。

（2）根据工件的形状和尺寸，设置合适的测量方法和测量路径。

6.测量操作（1）在三坐标仪的操作界面上选择相应的测量指令。

（2）按照指令逐点进行测量，保持测量时操作的稳定性和准确性。

（3）根据实际需要，可以进行多次测量，取其平均值作为最终测量结果。

7.数据处理（1）测量完成后，将测量数据进行处理，包括数据的导出和保存。

（2）对于有需要的数据，可以进行进一步的分析和处理。

8.结果报告（1）根据测量数据生成测量结果报告。

（2）报告内容包括测量结果、误差分析、测量图示等。

三、注意事项1.使用前要进行设备校准和检查，确保设备的工作正常。

2.测量前要仔细检查工件，确保工件没有破损和变形。

3.在测量过程中要轻拿轻放，避免碰撞和外力干扰。

4.测量操作要稳定，尽量避免手抖和操作不规范。

5.数据处理和结果报告要仔细进行，确保测量结果的准确性和可靠性。
