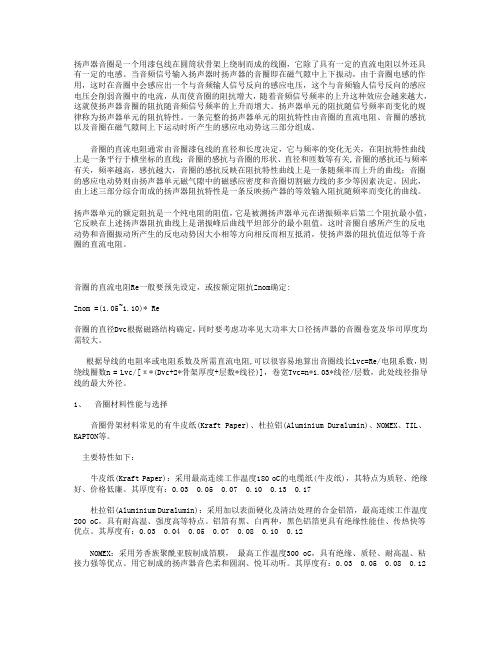

扬声器音圈是一个用漆包线在圆筒状骨架上绕制而成的线圈，它除了具有一定的直流电阻以外还具有一定的电感。
当音频信号输入扬声器时扬声器的音圈即在磁气隙中上下振动，由于音圈电感的作用，这时在音圈中会感应出一个与音频输人信号反向的感应电压，这个与音频输人信号反向的感应电压会削弱音圈中的电流，从而使音圈的阻抗增大，随着音频信号频率的上升这种效应会越来越大，这就使扬声器音圈的阻抗随音频信号频率的上升而增大。
扬声器单元的阻抗随信号频率而变化的规律称为扬声器单元的阻抗特性。
一条完整的扬声器单元的阻抗特性由音圈的直流电阻、音圈的感抗以及音圈在磁气隙间上下运动时所产生的感应电动势这三部分组成。
音圈的直流电阻通常由音圈漆包线的直径和长度决定，它与频率的变化无关，在阻抗特性曲线上是一条平行于横坐标的直线；音圈的感抗与音圈的形状、直径和匝数等有关,音圈的感抗还与频率有关，频率越高，感抗越大，音圈的感抗反映在阻抗特性曲线上是一条随频率而上升的曲线；音圈的感应电动势则由扬声器单元磁气隙中的磁感应密度和音圈切割磁力线的多少等因素决定。
因此，由上述三部分综合而成的扬声器阻抗特性是一条反映扬产器的等效输入阻抗随频率而变化的曲线。
扬声器单元的额定阻抗是一个纯电阻的阻值，它是被测扬声器单元在谐振频率后第二个阻抗最小值，它反映在上述扬声器阻抗曲线上是谐振峰后曲线平坦部分的最小阻值。
这时音圈自感所产生的反电动势和音圈振动所产生的反电动势因大小相等方向相反而相互抵消，使扬声器的阻抗值近似等于音圈的直流电阻。
音圈的直流电阻Re一般要预先设定，或按额定阻抗Znom确定:Znom =(1.05~1.10)* Re音圈的直径Dvc根据磁路结构确定，同时要考虑功率见大功率大口径扬声器的音圈卷宽及华司厚度均需较大。
根据导线的电阻率或电阻系数及所需直流电阻,可以很容易地算出音圈线长Lvc=Re/电阻系数，则绕线圈数n = Lvc/[π*(Dvc+2*骨架厚度+层数*线径)]，卷宽Tvc=n*1.03*线径/层数，此处线径指导线的最大外径。
扬声器的音圈有什么用_关于扬声器音圈的基础常识音圈是扬声器振动体系的中心局部，通电后，即成为了一枚电磁体，与永磁体作用后沿轴方向前后静止驱动振膜发声。
下面，小编为大家讲讲扬声器音圈的基础常识，希望对大家有所帮助!
音圈基本由绕线管【线圈骨架】、导线绕制的线圈形成，以及引线和压住引线的压线纸形成。
在音圈任务时，会有局部电能转换成热能，音圈的温度可以到达很烫的程度。
因而绕线管的材质是有请求的，必需耐热。
通常应用的是铝箔，铝箔本身也可以用于散热。
也有应用耐热塑料、防火纸的。
导线不能是裸线，它表层需掩盖绝缘材料。
线圈也是扬声器功率大小的抉择因素，烧喇叭实际上烧的就是音圈。
因为音圈导线烧穿绝缘层而无法任务。
绝缘材料能蒙受的温度越高，音圈能承载的功用就越大，因而绝缘层成为晋升功率的症结点之一，有的扬声器宣扬当中提到应用了XXX 耐低温涂层，指的就是这个绝缘层耐低温。
音圈悬浮于磁隙当中，与之接触的是空气，空气是热的不良导体，晋升音圈的承载功用，在磁隙中注入磁性液体能增添散热效力。
当然，磁液的作用不只仅是散热，它也能加大阻尼，对音圈的响应速度以及扬声器的敏锐度均发作影响。
通常的绕制线圈的材料截面都是圆线，因为圆形截面的线材加工是最为简朴的，但圆线的效力并不是最高的，看音圈截面表示就能明了，圆线音圈会糟蹋不少的截面空间，而扁线音圈对空间的应用更大，这样就可以在雷同体积占用的状况下，实现更高的电磁转换效力，。
也就意味着更增壮大的作用力与副作用力，即掌握力可以进步更多。
但扁线音圈的老本则非常高，因为扁线难以加工成型。
扬声器原理扬声器的发明者是荷兰物理学家卢瑟福。
这里面的学问可不少呢！你们想知道吗？那就请听我慢慢介绍给你们听吧！1、共振器扬声器最主要的部件是磁性膜片，它的左边有一个很大的铁块，铁块上刻着密密麻麻的螺旋形条纹。
由于空气的流动和摩擦，使铁块中间产生一个高速旋转的圆盘，圆盘上还开了许多小孔。
当两个磁极相对放置时，这些圆孔正好同空气相通。
在圆盘转动时，就会使空气也跟着一起旋转，产生振动，这就是我们的“音圈”。
音圈的周围还有一个金属膜片，膜片的中心有一个小洞，声波就从小洞里传出来，金属膜片的震动又使音圈的转动发生了变化，最后，声音就从音圈中放出来了。
2、扩音器扬声器的功能决定了它的体积，如果音量小，那么扬声器的体积就要做得非常大，不然就没有办法把音量放大。
如果你仔细观察，你就会发现其实我们平时所用的普通扬声器都有一个共同点：扩音器的喇叭口要比音箱的口子小。
原因很简单，扩音器的频率范围很宽，只要把喇叭口加大，音箱口缩小，那么放大的音量也就越大。
同样的道理，只要将扩音器的音量加大，音箱的声音就能增强许多。
3、喇叭扬声器只有音箱大是不行的，因为扬声器的喇叭口必须大于音箱才能使声波扩散到更远的地方去，同时保证不破坏声波的原有特性。
大家应该记得电视机上的扬声器吧！它们都有一个薄膜状的东西罩住喇叭口，这个薄膜就是扩音器，但是电视机里的扬声器要比音箱大许多。
那是因为电视机扬声器的音盆有一个向内弯曲的弯臂，以此来扩大喇叭口。
那么，为什么音箱口要比扬声器的喇叭口大呢？其实道理很简单。
音箱发出的声波就像火山爆发一样，迅速膨胀，向四周飞射，而扬声器发出的声波却在扩音器的作用下被反射回来，传播方向发生了改变。
声波是直线传播的，音箱口越大，那么声波在传播过程中遇到障碍物的机会就越多，穿透力就越强。
为了提高扬声器的效率，扬声器制造商们就想出了一个办法，就是让音箱的口子略微向内凹进，这样就形成了一个类似于金字塔的形状。
3、“共鸣”扬声器扬声器与外界大气之间有一个小小的空腔，这个空腔的作用非常重要，它能使扬声器的效率得到很大的提高。
一. 喇叭的零件喇叭会发出声音，乃鼓纸受音圈的驱动，推动空气，人耳感受到空气的振动而感觉声音。
驱动力 F = B L IF ：驱动力 B ：磁场强度 L ：被磁场包覆内的线圈长度 I ：线圈内的电流间隙设计考虑的重点：【纸管式的音圈：内间隙设计成一致，外间隙随阻抗的变化而改变；音圈线径可以因需求而变化】。
【无纸管的音圈：外间隙设计成一致，我们考虑上音圈制具的一致；只要一个上音圈的制具，可以大部分解决不同阻抗的音圈厚度】。
2. Fo ( Lowest resonant frequency ；最低共振频率) =21MoSoMo = 振动系的重量 包括鼓纸(振膜)、音圈、弹波的附加、防尘盖、胶。
So = 振动系的柔顺性 包括鼓纸、弹波。
比较正确的测试方式为用阻抗曲线测出的值，较准确。
通常测定Fo 的电压为1V ，但我们会碰上喇叭的功率不足1V 的情形，在这种情况下，我们会改用0.5V 测，但必须载明于规格书上。
Q 值：代表在谐振点Fo 的质量因素Q 值，和电子电路的Q 值定义一样，可以从阻抗曲线上来求得。
Q 愈高表示曲线愈尖锐，以振动的现象来说，是振动不易停止，所以听起来，低音会变得浑浊。
但在小喇叭的情况来说，因为低音都不易做好，所以Q 值都高一些。
Q 质的最大用处在于设计音箱时，着手点都从Q 开始。
当然我们也可以调整Q 值，有其它资料参考。
3. 响应曲线喇叭对于(输入)不同频率的电讯号，所产生音压的大小。
通常将X 轴设定为频率，Y 轴为音压。
主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对认意频率输入的电讯号喇叭都做一样大小(声音)的输出。
音压(db Decibel)：定义为 db = 20 log 5102-x 測得的壓力 压力的单位为 Newton / m 22 x 105- Newton / m 2 (20 uPa)(或 2 x 104- Dyne / cm 2) 是人耳能听到的最低界限，我们拿来当音压位准(0 db)。
扬声器知识扫盲贴扬声器，俗称喇叭，它是一种电能转换成声音的一种转换设备，当不同的电子能量传至线圈时，线圈产生一种能量与磁铁的磁场互动，这种互动造成纸盘振动，因为电子能量随时变化，喇叭的线圈会往前或往后运动，因此喇叭的纸盘就会跟着运动，这此动作使空气的疏密程度产生变化而产生声音。
喇叭分类：按发声方式：1、动圈式。
基本原理来自佛莱明左手定律，把一条有电流的导线与磁力线垂直的放进磁铁南北极间，道线就会受磁力线与电流两者的互相作用而移动，在把一片振膜依附在这根道线上，随著电流变化振膜就产生前后的运动。
目前百分之九十以上的锥盆单体都是动圈式的设计。
2、电磁式。
在一个U型的磁铁的中间架设可移动斩铁片（电枢），当电流流经线圈时电枢会受磁化与磁铁产生吸斥现象，并同时带动振膜运动。
这种设计成本低廉但效果不佳，所以多用在电话筒与小型耳机上。
3、电感式。
与电磁式原理相近，不过电枢加倍，而磁铁上的两个音圈并不对称，当讯号电流通过时两个电枢为了不同的磁通量会互相推挤而运动。
与电磁是不同处是电感是可以再生较低的频率，不过效率却非常的低。
4、静电式。
基本原理是库伦（Coulomb）定律，通常是以塑胶质的膜片加上铝等电感性材料真空汽化处理，两个膜片面对面摆放，当其中一片加上正电流高压时另一片就会感应出小电流，藉由彼此互相的吸引排斥作用推动空气就能发出声音。
静电单体由于质量轻且振动分散小，所以很容易得到清澈透明的中高音，对低音动力有未逮，而且它的效率不高，使用直流电原又容易聚集灰尘。
目前如Martin-Logan等厂商已成功的发展出静电与动圈混合式喇叭，解决了静电体低音不足的问题，在耳机上静电式的运用也很广泛。
5、平面式。
最早由日本SONY开发出来的设计，音圈设计仍是动圈式为主题，不过将锥盆振膜改成蜂巢结构的平面振膜，因为少人空洞效应，特性较佳，但效率也偏低。
6、丝带式。
没有传统的音圈设计，振膜是以非常薄的金属制成，电流直接流进道体使其振动发音。
关于喇叭音圈的知识
一个喇叭的寿命首先决定于音圈的质量，音圈是喇叭的心脏。
音圈依内径大小(mm)分∮13.28、∮14.28、∮16.4、∮19.43、∮20.4、∮25.5、∮25.9、∮30.5、∮38.5、∮35.5、∮44.3、∮49.5、∮50.5、∮51.5、∮60、∮64.5、∮75.5、∮76.5、∮78.6、∮99.2、∮100.2等等。
按频响可分为低频、中频、高频喇叭音圈。
按音圈的材料分有PL、PSV、AL、ASV、KSV等，第一个字母是音圈骨架材料的代号，P代表纸管，A代表铝片，L是耐温135℃线材，SV代表耐温180℃线材(耐温指线材表面附的胶在此温度下不会失效老化)，K是一种特殊材料(玻璃纤维)，英文名是KAPTON，耐温在220℃以上。
按音圈绕制的层数可分为单层、二层、四层、六层。
音圈的质量，首先从外观看绕制的线材是否平整、干净，有无跳线、松脱、重叠，线的表面绝缘层是否剥落碰伤，线面向上贴纸有无鼓起、翘起，音圈内径壁是否平滑，有无毛刺，另外就是它的阻值是否标准等。
喇叭的频响、功率除取决于磁钢磁场强度、振膜外，再就是音圈的阻抗、线的卷幅、线材的大小、耐压耐温以及允许承受的最大电流。
比如说：ASV∮25.5×30H×3.6Ω×0.26/4F就是说这个音圈骨架用铝片(A)，耐温180℃以上的线材(SV)，音圈内径∮25.5mm，音圈高度30mm，阻抗3.6Ω，用∮0.26线材，绕四层。
制造一个音圈，首先要知道这些。
关于喇叭音圈的知识
一个喇叭的寿命首先决定于音圈的质量，音圈是喇叭的心脏。
音圈依内径大小(mm)分∮13.28、∮14.28、∮16.4、∮19.43、∮20.4、∮25.5、∮25.9、∮30.5、∮38.5、∮35.5、∮44.3、∮49.5、∮50.5、∮51.5、∮60、∮64.5、∮75.5、∮76.5、∮78.6、∮99.2、∮100.2等等。
按频响可分为低频、中频、高频喇叭音圈。
按音圈的材料分有PL、PSV、AL、ASV、KSV等，第一个字母是音圈骨架材料的代号，P代表纸管，A代表铝片，L是耐温135℃线材，SV代表耐温180℃线材(耐温指线材表面附的胶在此温度下不会失效老化)，K是一种特殊材料(玻璃纤维)，英文名是KAPTON，耐温在220℃以上。
按音圈绕制的层数可分为单层、二层、四层、六层。
音圈的质量，首先从外观看绕制的线材是否平整、干净，有无跳线、松脱、重叠，线的表面绝缘层是否剥落碰伤，线面向上贴纸有无鼓起、翘起，音圈内径壁是否平滑，有无毛刺，另外就是它的阻值是否标准等。
喇叭的频响、功率除取决于磁钢磁场强度、振膜外，再就是音圈的阻抗、线的卷幅、线材的大小、耐压耐温以及允许承受的最大电流。
比如说：ASV∮25.5×30H×3.6Ω×0.26/4F就是说这个音圈骨架用铝片(A)，耐温180℃以上的线材(SV)，音圈内径∮25.5mm，音圈高度30mm，阻抗3.6Ω，用∮0.26线材，绕四层。
制造一个音圈，首先要知道这些。
