120米钢筋混凝土烟囱

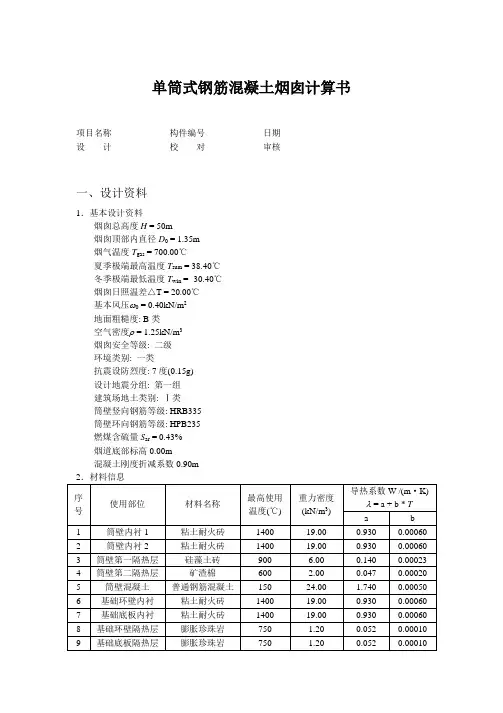

设计资料
烟囱高度H=120m,烟囱顶部内直径D0=2.75m,基本风压W0=0.7 kN/ m2,地面粗糙度类别为B类;抗震设防烈度为8度;建筑场地土类别为Ⅲ类;夏季极端最高温度38.4℃;冬季极端最低温度为30.4℃;烟气最高温度T=750℃;
g
材料选择及计算指标
1.筒壁采用强度等级C25混凝土,HRB335钢筋。
(1)混凝土计算指标:
轴心抗压强度标准值
f=16.7N/mm2;
ck
轴心抗压强度设计值
f=11.9N/mm2;
c
轴心抗拉强度标准值
f=1.78N/mm2;
tk
轴心抗拉强度设计值
f=1.27N/mm2;
t
弹性模量
E=2.8×
c
104N/mm2;
线膨胀系数
=1×10-5℃;
c
重力密度24 kN/m3 。
(2)钢筋计算指标:
抗拉强度标准值
f=335N/mm2;
yk
抗拉强度设计值
f=300N/mm2;
y
弹性模量
E=2×105N/mm2;
s
2.隔热层
矿渣棉重力密度 2 kN/m3;
硅藻土砖砌体重力密度 6 kN/m3;
3.内衬
粘土质耐火砖重力密度19 kN/m3。
烟囱形式
烟囱筒身高度每10m为一节,共分十二节,外壁坡度为0.02,筒身尺寸见下页表,在烟囱根部相应位置开两个空洞,孔洞所对应的圆心角分别为60度和30度:
筒身截面尺寸(m)
截面号标高筒壁外半径筒壁厚度矿渣棉厚度硅藻土厚度耐火砖厚度120 1.88 0.18 0.1 0.116 0.113
1 110 2.08 0.18 0.1 0.116 0.113
2 100 2.28 0.18 0.1 0.116 0.113
3 90 2.48 0.19 0.1 0.116 0.113
4 80 2.68 0.21 0.1 0.116 0.113
5 70 2.88 0.23 0.1 0.11
6 0.113
6 60 3.08 0.24 0.1 0.116 0.113
7 50 3.28 0.26 0.15 0.236 0.113
8 40 3.48 0.28 0.15 0.236 0.113
9 30 3.68 0.31 0.15 0.236 0.230
10 20 3.88 0.34 0.15 0.236 0.230
11 10 4.08 0.37 0.15 0.236 0.230
12 0 4.28 0.4 0.15 0.236 0.230
180米钢筋混凝土烟囱
设计资料
烟囱高度H=180m,烟囱顶部内直径D0=6m,基本风压W0=0.5 kN/ m2,地面粗糙度类别为B 类;抗震设防烈度为6度;建筑场地土类别为Ⅲ类;夏季极端最高温度40℃;冬季极端最低温度为-25℃;烟气最高温度g T=170℃;
材料选择及计算指标
1.筒壁采用强度等级C30混凝土,HRB335钢筋。
(1)混凝土计算指标:
轴心抗压强度标准值
f=20.1N/mm2;
ck
轴心抗压强度设计值
f=14.3N/mm2;
c
轴心抗拉强度标准值
f=2.01N/mm2;
tk
轴心抗拉强度设计值
f=1.43N/mm2;
t
弹性模量
E=3.0×
c
104N/mm2;
线膨胀系数
=1×10-5℃;
c
重力密度24 kN/m3 。
(2)钢筋计算指标:
抗拉强度标准值
f=335N/mm2;
yk
抗拉强度设计值
f=300N/mm2;
y
弹性模量
E=2×105N/mm2;
s
2.隔热层
标高25m以下珍珠膨胀岩重力密度1.0 kN/m3;
标高25m以上5cm的空气层。
3.内衬
标高25~175m 普通粘土砖重力密度17 kN/m3。
其余部位耐火砖重力密度17 kN/m3
烟囱形式
烟囱筒身沿高度分为14节,外壁坡度自下而上为10%、3%、及1.5%三种变化坡度,筒身尺寸见下页表,截面13(标高5.00米处),筒壁有一孔洞,洞宽5.0m,孔洞半角16.81度:
筒身截面尺寸(m)
截面号标高筒壁外半径筒壁厚度隔热层厚度内衬厚度180 3.330 0.16 0.05 0.12
1 167.5 3.5175 0.16 0.05 0.12
2 155 3.705 0.16 0.05 0.12
3 142.5 3.8925 0.18 0.05 0.12
4 130 4.08 0.18 0.0
5 0.12
5 117.5 4.2675 0.24 0.05 0.12
6 105 4.455 0.24 0.05 0.12
7 92.5 4.830 0.28 0.05 0.12
8 80 5.205 0.28 0.05 0.12
9 67.5 5.580 0.30 0.05 0.12
10 55 5.955 0.30 0.05 0.12
11 40 6.405 0.34 0.05 0.12
12 25 6.855 0.38 0.05 0.12
13 5 8.855 0.42 0.08 0.23
14 0 9.355 0.42 0.08 0.23
