浅谈#家用电梯,别墅电梯# 如何选择#驱动形式#随着人民生活水平的逐步提高,现代生活方式的进步。
家用电梯(别墅电梯)就像家用电器一样走进我们的生活,市场需求越来越大,那么如何选择适合自己的家用电梯呢?从驱动形式上分类:1.曳引式曳引式是目前和乘客电梯一样的驱动形式,采用曳引机驱动钢丝绳(钢带),使得电梯轿厢和对重装置上下运行,从而达到垂直运行的功能。
曳引式电梯也是目前来讲最科学最成熟的结构,安全性和乘客电梯一样。
优点:结构科学合理,技术成熟稳定,安全性有保障。
缺点:水平方向占地面积较大,轿厢可用面积占比较小。
垂直方向对顶层高度和地坑深度有一定要求,各厂家产品不同。
2.液压式液压式电梯大体有两种,第一种是严格意义上的液压电梯,属于电梯范畴,像东南电梯生产的液压电梯乘客电梯,处理驱动形式和曳引电梯不同(采用液压泵),安全部件,电梯结构和曳引式基本大致相同。
我们主要说一下第二种液压电梯,目前市面上大多数液压式家用电梯都是第二种结构,即电梯轿厢和曳引电梯一样,通过轿厢侧面(或后面)布置液压缸,通过液压泵打压和泄压来实线上下运行的功能。
此结构没有对重装置,是有早期的工厂用的液压升降机改造进化而来的。
优点:水平方向占地面积较小,轿厢面积占比较大,结构简单,故障率低。
缺点:运行速度慢(曳引式速度0.4m/s,液压式速度0.15-0.2m/s),上升时(液压泵打压)噪声较大,使用3、5年后,液压泵油封老化会有不同程度的渗油,房间机油味道较大。
3.螺杆式螺杆式是近几年从国外(未考证)引进过来的一种驱动形式,有部分品牌号称整梯纯进口。
其结构简单的说是轿厢的侧面(或后面)安装上轴承装置,由电动机通过皮带或齿轮驱动轴承装置正反旋转沿着螺杆上下运行。
优点:水平方向占地面积较小,轿厢面积占比较大,结构简单,故障率低。
缺点:运行速度慢(曳引式速度0.4m/s,螺杆式速度0.15-0.2.5m/s),运行时噪声较大,目前生产厂家较少,有部分号称整机进口的厂家,造价较高。
电梯有几种分类
电梯分为四大类,分别是曳引与强制驱动电梯、液压驱动电梯、自动扶梯与自动人行道、其它类型电梯。
曳引与强制驱动电梯:曳引是指牵引,是电梯的运动形式,通过牵引使电梯做往返运动。
强制驱动电梯不需要安装机房,通过链或者钢丝绳悬吊驱动电梯,也叫无机房电梯。
曳引与强制驱动电梯包括曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯。
液压驱动电梯:是指通过液压动力源,将油压入油缸,使柱塞发生直线运动,牵引轿厢上下运动的电梯。
液压驱动电梯也是比较早出现的一种电梯形式,比较适用于短程、重载荷的使用场景,广泛应用于工厂、停车场等底层建筑中,对比曳引电梯更加经济。
自动扶梯与自动人行道:自动扶梯由链式输送机和胶带输送机组合而成,呈阶梯状,用于不同楼层的乘客输送。
自动人行道是指水平或者倾斜角不大于12°的乘客运输设备,不呈现阶梯状。
自动人行道主要用于机场、展览馆等人流密集处,自动扶梯主要用于商场。
其它类型电梯:是指特殊用途的电梯,例如防爆电梯、消防员电梯、杂物电
梯。
防爆电梯具备防爆功能,为工业类型电梯,可防止火花和高温引燃;消防电梯是指在火灾时消防员灭火与救援时使用的电梯,具备防火设计,比较少见;杂物电梯仅运送物,人不可进入。
一、液压式与曳引式比较1、从安静方面来进行比较注:液压式的源噪声是泵站,即油泵在工作时产生的噪音。
但液压电梯的泵站可放在离井道10米内的任何地方(如楼梯间、设备间、车库等),所以,它产生的噪音不会影响到主人的休息、工作、会客。
无机房曳引式的噪声除轿厢运行噪声外,更主要的是主机运转噪声,主机刹车抢闸噪声及控制柜内接触器产生的噪声。
且无机房控制柜和主机一般安装位置均在顶楼层门处,而别墅顶层一般均为主卧,因此如果在夜间开动电梯会产生对已休息家人的防碍。
2、从安全方面来进行比较液压电梯技术成熟,机械结构简单、可靠。
而且液压电梯从运行的原理上就杜绝了电梯冲顶、蹲地的现象。
3、从安心方面来进行比较电梯作为一个大型机电一体化产品,基于它的复杂程度,所以任何品牌均不能保证它不故障,目前小区电梯关人事故常常见诸于各报章。
而别墅尚有它的特别性,因别墅电梯安装地点均在私密的业主家里,如电梯关人报警的话,维修人员也无法进入家中进行急修,所以,如何提供可靠性,让业主用的放心就成为一个重要的课题。
东南电梯为此开发了永不关人的乘客自救功能,极大的提供的业主“安心”保障。
4、其他方面的比较4.1、技术参数对比4.2、节能比较注:因液压电梯是提升时用电,下行时不用电,因此比曳引式节能。
4.3、故障比较注:目前无门机的曳引式别墅电梯(仿照液压别墅电梯,把主机和控制柜更换改变),固真正投入市场还不到两年,市场上用此款电梯极少,因此,目前还不能来评估此款电梯的好坏,此款电梯的国家标准还是推荐型,绝大部电梯公司还在测试生产,试运行之中,故而现在来讲此种电梯的市场故障率为时过早。
4.4、使用年限及大修费用比较。
按50年计算大修费用注:二款电梯按差异情况计算出总费用,其他部分基本一样。
二、液压电梯的漏油问题液压电梯给有些人的印象是会漏油,机房、油缸处均有油污。
在谈这个问题之前,我们来看看液压驱动的方式的应用,从上个世纪开始,液压技术得到了大量的运用,如汽车的刹车、起重设备、缓冲等场合,如液压系统尚未解决漏油的问题的话,那汽车,飞机等交通工具就无人敢座了。

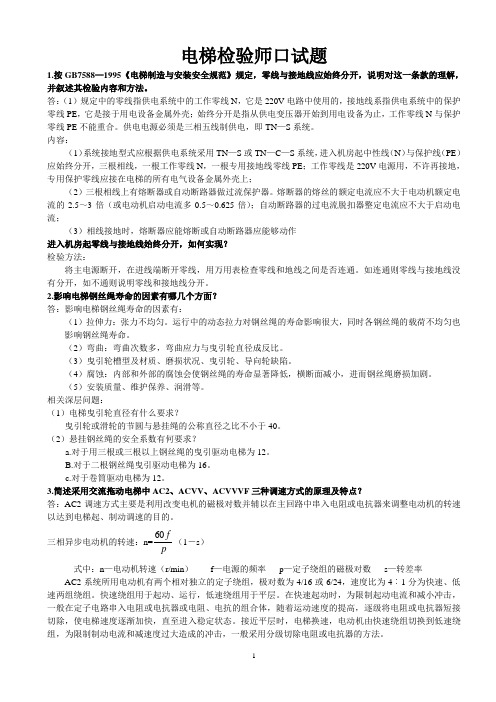

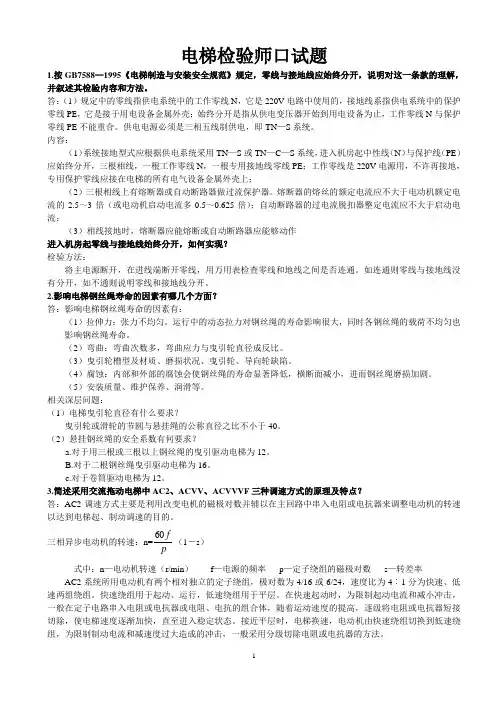

电梯检验师口试题1.按GB7588—1995《电梯制造与安装安全规范》规定,零线与接地线应始终分开,说明对这一条款的理解,并叙述其检验内容和方法。
答:(1)规定中的零线指供电系统中的工作零线N,它是220V电路中使用的,接地线系指供电系统中的保护零线PE,它是接于用电设备金属外壳;始终分开是指从供电变压器开始到用电设备为止,工作零线N与保护零线PE不能重合。
供电电源必须是三相五线制供电,即TN—S系统。
内容:(1)系统接地型式应根据供电系统采用TN—S或TN—C—S系统,进入机房起中性线(N)与保护线(PE)应始终分开,三根相线,一根工作零线N,一根专用接地线零线PE;工作零线是220V电源用,不许再接地,专用保护零线应接在电梯的所有电气设备金属外壳上;(2)三根相线上有熔断器或自动断路器做过流保护器。
熔断器的熔丝的额定电流应不大于电动机额定电流的2.5~3倍(或电动机启动电流多0.5~0.625倍);自动断路器的过电流脱扣器整定电流应不大于启动电流;(3)相线接地时,熔断器应能熔断或自动断路器应能够动作进入机房起零线与接地线始终分开,如何实现?检验方法:将主电源断开,在进线端断开零线,用万用表检查零线和地线之间是否连通。
如连通则零线与接地线没有分开,如不通则说明零线和接地线分开。
2.影响电梯钢丝绳寿命的因素有哪几个方面?答:影响电梯钢丝绳寿命的因素有:(1)拉伸力:张力不均匀。
运行中的动态拉力对钢丝绳的寿命影响很大,同时各钢丝绳的载荷不均匀也影响钢丝绳寿命。
(2)弯曲:弯曲次数多,弯曲应力与曳引轮直径成反比。
(3)曳引轮槽型及材质、磨损状况、曳引轮、导向轮缺陷。
(4)腐蚀:内部和外部的腐蚀会使钢丝绳的寿命显著降低,横断面减小,进而钢丝绳磨损加剧。
(5)安装质量、维护保养、润滑等。
相关深层问题:(1)电梯曳引轮直径有什么要求?曳引轮或滑轮的节圆与悬挂绳的公称直径之比不小于40。
(2)悬挂钢丝绳的安全系数有何要求?a.对于用三根或三根以上钢丝绳的曳引驱动电梯为12。
很多需要安装家用电梯的客户都会有这样的感受,当咨询了几个电梯厂家后,被各种电梯的名词搞蒙了,一会儿曳引、一会儿钢丝绳,还有液压等多个种类的电梯,看的多了反而不知道该怎么选了。
今天就系统的给大家介绍一下各种类型的家用电梯,从电梯的分类、性能参数开始说,然后讲到各种类型别墅适合装哪种电梯,然后再分析其优缺点。
首先来了解一下家用电梯的分类。
根据驱动方式不同家用电梯基本可以分为:曳引电梯、液压电梯、强制驱动电梯、螺杆电梯、磁悬浮电梯以及真空电梯等;根据结构类型家用电梯基本可以分为:龙门结构电梯、半龙门结构电梯、背包结构电梯、平台式电梯等;根据传动介质家用电梯又分为:钢丝绳传动电梯、钢带传动电梯、链条传动电梯、齿条传动电梯、电磁传动电梯、气压传动电梯等。
下面开始把比较常见的电梯类型和大家介绍一下:一、先说最常见的常规家用电梯产品:曳引电梯(传动介质有钢丝绳、钢带和链条等),这种类型的电梯市场占有率最高,结构符合力学特征也最稳定,你可能会说这种电梯既然优势这么明显直接购买安装不就行了,不用再纠结选择了,但是不是每家都能安装的,接着往下看其结构原理图吧。
如图所示,顶部电机带动滑轮连接轿厢和配重上下。
优点:1、结构简单,可靠性高。
2、运行平稳,所有结构的家用电梯里结构最稳定的。
3、噪音较低(钢带传动介质要比钢丝绳和链条运行声音更低)。
4、可以做大轿厢、大载重的,一般商用电梯都是这种结构。
其缺点也就是为什么说不是所有客户都能安装的,请看下面:1、必须要底坑(底部得有个方坑用来安装缓冲器、涨紧轮以及预留箱底厚度空间等),一般产品最小300mm(毫米),最大2000mm的都有。
无法下挖地坑的现场、叠拼别墅的上叠和顶层复式这种家用电梯客户因为没法做底坑,可以直接放弃了。
2、需要顶层高度较高,图上也能看出来所有的设备都在顶部,肯定需要高度啊。
一般最小2800mm,斜顶的、顶层比较矮的也可以放弃了。
3、曳引电梯需要的空间比较大,对于寸土寸金的别墅空间来说占用空间是比较大的。

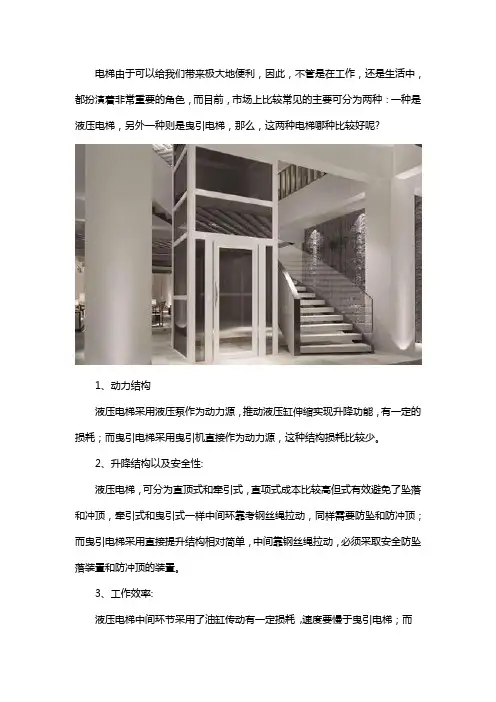

电梯由于可以给我们带来极大地便利,因此,不管是在工作,还是生活中,都扮演着非常重要的角色,而目前,市场上比较常见的主要可分为两种:一种是液压电梯,另外一种则是曳引电梯,那么,这两种电梯哪种比较好呢?
1、动力结构
液压电梯采用液压泵作为动力源,推动液压缸伸缩实现升降功能,有一定的损耗;而曳引电梯采用曳引机直接作为动力源,这种结构损耗比较少。
2、升降结构以及安全性:
液压电梯,可分为直顶式和牵引式,直项式成本比较高但式有效避免了坠落和冲顶,牵引式和曳引式一样中间环靠考钢丝绳拉动,同样需要防坠和防冲顶;而曳引电梯采用直接提升结构相对简单,中间靠钢丝绳拉动,必须采取安全防坠落装置和防冲顶的装置。
3、工作效率:
液压电梯中间环节采用了油缸传动有一定损耗,速度要慢于曳引电梯;而
曳引电梯没有中间环节损耗低速度快。
4、噪音:
液压电梯由于靠压力实现升降,增加了电机的负荷噪音相对大一些;而曳引电梯采用同步曳引机噪音比较小。
5、保养及故障:
液压电梯采用液压泵和液压缸技术虽然比较成熟仍然存在液压油泄露的隐患,电器数据比较复杂,尤其后期故障率稍高。
保养相对复杂一些需要定期检查液压油质量问题;而曳引电梯一般机械故障很低,电器现在处于很成熟技术阶段,故障率比较低,保养也比较简单容易操作。
以上就是有关液压电梯与曳引电梯的一些相关对比,希望可以解答大家心中的疑惑。
曳引式、液压式、螺杆式三种别墅电梯哪种更安全?
曳引龙门式别墅电梯采用和居民楼、办公楼、摩天大楼同样的设计结构,又称微缩版电梯,安全性久经考验。
一些活路很窄的其他类型电梯以钢丝绳会断攻击曳引电梯,其实单根钢丝绳就能单独承重电梯,更何况所有曳引电梯都是用几根平行的钢丝绳;再就是限速器、安全钳的制动作用下,即使钢丝绳全砍断电梯也只会在很短距离内制动抱死导轨完成刹车。
液压别墅电梯如果是直顶式也是安全的,但直顶式液压电梯需要很深的底坑,这在别墅环境下几乎不可能。
为了求活路,现在的液压梯几乎都采用液压杆间接拖动钢丝绳的设计,这种设计缺少曳引式别墅电梯的对重平衡轿厢功能,所以出现过几次恶性事故。
加之液压电梯容易漏油,所以目前选择液压别墅电梯的几乎只剩下念旧怀古的少数人。
螺杆别墅电梯是依靠螺杆和螺母的相对转动实现轿厢移动,原理上是不会出现快速下坠的可能,所以也是安全性比较高的,但由于速度太慢,一般多层(≥3层)仍建议采用曳引式别墅电梯。
但因为螺杆电梯总重量较轻,可以解决复式楼和阁楼的楼板承重问题,所以也是有市场的,尤其是成本较低的螺杆转动驱动式结构更能解决客户经济压力。
青岛中三别墅电梯设备有限公司螺杆转动式螺杆电梯项目部提供。
3层的别墅装什么样的电梯呢?液压式和曳引式电梯哪个便宜
呢?
最近柠檬派了解到2层3层的别墅业主想装电梯的比较多,都在咨询装哪种电梯比较好。
今天柠檬派简单说下。
家用电梯分为液压式/曳引式/螺杆式
那么到底选哪种合适呢?
想装电梯的业主们,多数还是为了家人考虑,家有老人的上下楼不方便,提个重物来来回回也式浪费时间,虽然装个电梯花钱不少,但现在生活节奏这么快,时间就是金钱啊,与其在家里浪费这个时间不如花点钱装个电梯省下的时间干点啥不香啊。
柠檬派是个话痨,回到正题。
2层3层的别墅还是占多数的,怎么选呢。
首先,液压式电梯唯一的缺点就是提升高度不能超过12米,只要在这范围内都可以安装。
(ps:提升高度不是楼层高度。
以3层为例层高3米提升高度就是6米。
一楼地面到三楼地面的高度就是提升高度。
会算了吗)其次价格上,液压式性价比最高,再者曳引式,最后螺杆式。
价位顺序排列。
人民币玩家不考虑成本可以选择曳引式和螺杆式,液压式虽然价格便宜,但是安全性能也很高,只要认准厂家是否有资质证书,iso9001 等一系列证书问题就不大。
关键看好配置单,有的小厂家小公司在配置上选用一般品牌的使用寿命就会减半。
相信很多业主也分辨不出来,柠檬派对电梯非常了解,想要安装的业主们可以找我聊聊,帮你怎么选择性价比高的电梯。
还有的业主空间比较小那怎么选择呢,只要提升高度不超过12米液压式电梯是最佳选择,占地空间小,价格还便宜,不管是楼梯中间安装还是靠墙角安装,80*100的空间就可以安装了。
综上:小空间,价格便宜的选液压式的
不考虑人民币的玩家选择曳引式和螺杆式。
很多需要安装家用电梯的客户都会有这样的感受,当咨询了几个电梯厂家后,被各种电梯的名词搞蒙了,一会儿曳引、一会儿钢丝绳,还有液压等多个种类的电梯,看的多了反而不知道该怎么选了。
今天就系统的给大家介绍一下各种类型的家用电梯,从电梯的分类、性能参数开始说,然后讲到各种类型别墅适合装哪种电梯,然后再分析其优缺点。
首先来了解一下家用电梯的分类。
根据驱动方式不同家用电梯基本可以分为:曳引电梯、液压电梯、强制驱动电梯、螺杆电梯、磁悬浮电梯以及真空电梯等;根据结构类型家用电梯基本可以分为:龙门结构电梯、半龙门结构电梯、背包结构电梯、平台式电梯等;根据传动介质家用电梯又分为:钢丝绳传动电梯、钢带传动电梯、链条传动电梯、齿条传动电梯、电磁传动电梯、气压传动电梯等。
下面开始把比较常见的电梯类型和大家介绍一下:一、先说最常见的常规家用电梯产品:曳引电梯(传动介质有钢丝绳、钢带和链条等),这种类型的电梯市场占有率最高,结构符合力学特征也最稳定,你可能会说这种电梯既然优势这么明显直接购买安装不就行了,不用再纠结选择了,但是不是每家都能安装的,接着往下看其结构原理图吧。
如图所示,顶部电机带动滑轮连接轿厢和配重上下。
优点:1、结构简单,可靠性高。
2、运行平稳,所有结构的家用电梯里结构最稳定的。
3、噪音较低(钢带传动介质要比钢丝绳和链条运行声音更低)。
4、可以做大轿厢、大载重的,一般商用电梯都是这种结构。
其缺点也就是为什么说不是所有客户都能安装的,请看下面:1、必须要底坑(底部得有个方坑用来安装缓冲器、涨紧轮以及预留箱底厚度空间等),一般产品最小300mm(毫米),最大2000mm的都有。
无法下挖地坑的现场、叠拼别墅的上叠和顶层复式这种家用电梯客户因为没法做底坑,可以直接放弃了。
2、需要顶层高度较高,图上也能看出来所有的设备都在顶部,肯定需要高度啊。
一般最小2800mm,斜顶的、顶层比较矮的也可以放弃了。
3、曳引电梯需要的空间比较大,对于寸土寸金的别墅空间来说占用空间是比较大的。

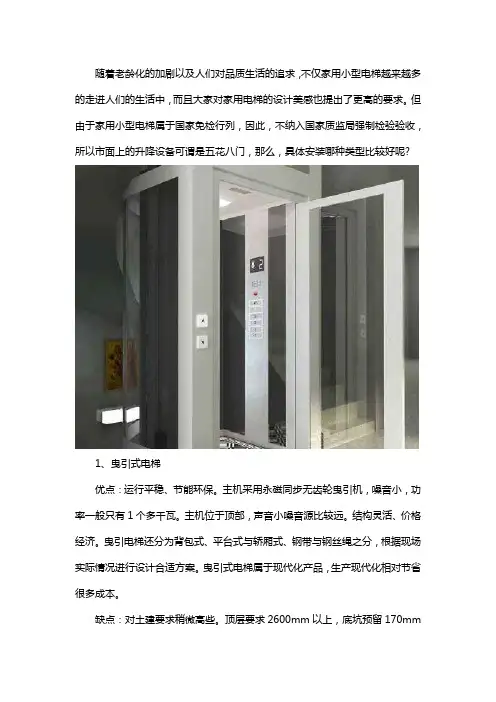

随着老龄化的加剧以及人们对品质生活的追求,不仅家用小型电梯越来越多的走进人们的生活中,而且大家对家用电梯的设计美感也提出了更高的要求。
但由于家用小型电梯属于国家免检行列,因此,不纳入国家质监局强制检验验收,所以市面上的升降设备可谓是五花八门,那么,具体安装哪种类型比较好呢?1、曳引式电梯优点:运行平稳、节能环保。
主机采用永磁同步无齿轮曳引机,噪音小,功率一般只有1个多千瓦。
主机位于顶部,声音小噪音源比较远。
结构灵活、价格经济。
曳引电梯还分为背包式、平台式与轿厢式、钢带与钢丝绳之分,根据现场实际情况进行设计合适方案。
曳引式电梯属于现代化产品,生产现代化相对节省很多成本。
缺点:对土建要求稍微高些。
顶层要求2600mm以上,底坑预留170mm以上。
2、无井道电梯优点:适合在各种建筑结构及各楼层加装,占用空间少、灵活布置。
静音效果一般,目前市场多采用液压式及螺杆式结构,多采用小型马达,噪音较小。
缺点:提升高度较低,目前国内外多生产2层站结构,另外一个非正规小长家安全措施欠缺存在安全隐患。
3、螺杆式电梯优点:土建要求低、空间利用率高。
结构简单、安全性高。
螺杆电梯结构原理使螺杆电梯不会出现冲顶与蹲底现象。
缺点:机械噪音大。
螺杆电梯是螺母在螺杆上转动,所以机械噪音比其他电梯大(大于50分贝),并且噪音源较近。
使用手拉门没有自动门方便,近几年才更新出现新产品:平开门;启动和停站时会有明显的顿挫,提升高度有限。
螺杆电梯的速度最大只有0.15m/s,一般曳引式电梯可以做到0.4m/s,速度相差比较大,螺杆式家用电梯易损零件螺母更换成本高,核心技术集中度较高,客户后期维修比较烦恼。
4、液压式电梯优点:液压式电梯对土建结构的要求相比较曳引式电梯的要求低,且不会超速失控,容易实现困人自救。
液压电梯不会发生冲顶,蹲底的情况。
缺点:舒适感不足。
对油缸质量要求较高,电机和油泵产生的噪音源较近,运行噪音大;受气温影响液压油热胀冷缩,直接影响运行舒适感;启动抖动;停车时间长了会有平层落差,电梯下沉与楼面不平。

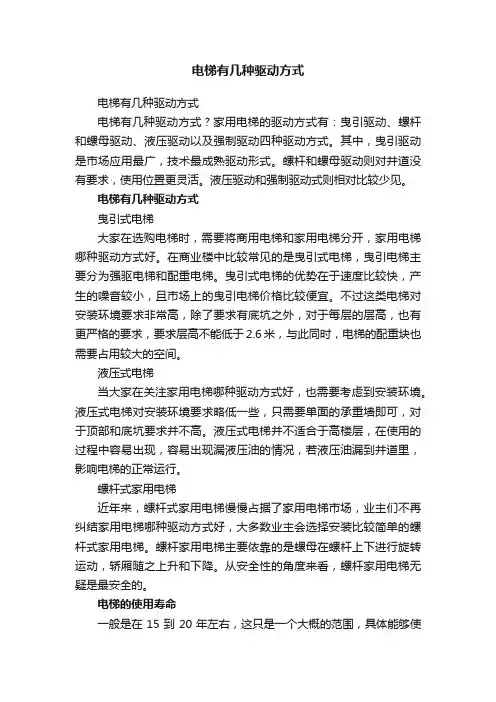

电梯有几种驱动方式电梯有几种驱动方式电梯有几种驱动方式?家用电梯的驱动方式有:曳引驱动、螺杆和螺母驱动、液压驱动以及强制驱动四种驱动方式。
其中,曳引驱动是市场应用最广,技术最成熟驱动形式。
螺杆和螺母驱动则对井道没有要求,使用位置更灵活。
液压驱动和强制驱动式则相对比较少见。
电梯有几种驱动方式曳引式电梯大家在选购电梯时,需要将商用电梯和家用电梯分开,家用电梯哪种驱动方式好。
在商业楼中比较常见的是曳引式电梯,曳引电梯主要分为强驱电梯和配重电梯。
曳引式电梯的优势在于速度比较快,产生的噪音较小,且市场上的曳引电梯价格比较便宜。
不过这类电梯对安装环境要求非常高,除了要求有底坑之外,对于每层的层高,也有更严格的要求,要求层高不能低于2.6米,与此同时,电梯的配重块也需要占用较大的空间。
液压式电梯当大家在关注家用电梯哪种驱动方式好,也需要考虑到安装环境。
液压式电梯对安装环境要求略低一些,只需要单面的承重墙即可,对于顶部和底坑要求并不高。
液压式电梯并不适合于高楼层,在使用的过程中容易出现,容易出现漏液压油的情况,若液压油漏到井道里,影响电梯的正常运行。
螺杆式家用电梯近年来,螺杆式家用电梯慢慢占据了家用电梯市场,业主们不再纠结家用电梯哪种驱动方式好,大多数业主会选择安装比较简单的螺杆式家用电梯。
螺杆家用电梯主要依靠的是螺母在螺杆上下进行旋转运动,轿厢随之上升和下降。
从安全性的角度来看,螺杆家用电梯无疑是最安全的。
电梯的使用寿命一般是在15到20年左右,这只是一个大概的范围,具体能够使用多久要看日常的保养和维护如何。
倘若电梯保养得当,定期检修维护,电梯各个部件以及整体结构保持良好的话,使用寿命会更长,25年也是有可能的。
当然,从安全角度来看,用上15年后就可以更换。
这么长时间的使用,电梯设备也老化了,若是继续使用,很有可能带来安全隐患。
电梯是平移还是旋转1、电梯门的开关通常情况都是平移。
2、电梯平移门是单轨道,分为下承重和上承重。
致:得一房地产针对贵公司72台别墅用梯的梯型选择,提一些合理化建议,希望贵公司,经过比对筛选做出正确选择。
无机房别墅曳引电梯无机房电梯不是简单的将电梯机房去掉,而是电梯观念上的变革和进步。
无机房电梯的应用,节省了建筑物的空间,减少了建筑的成本,为建筑物的外观设计带来更大的灵活性,更重要的是一些随之应用的新技术、新部件,使电梯的性能进一步提高,更加节能,更加环保,代表着电梯工业的重要发展方向。
下面,根据目前国内外无机房电梯的发展动态对无机房电梯的部分技术进行初步阐述。
井道布置优点:采用专门设计制造的超薄型永磁同步曳引驱动主机,使其能安放在井道顶层轿厢和井道壁之间,而把控制柜与顶层层门装成一体主要优点是驱动主机和限速器与有机房电梯受力工况相同,控制柜调试维修方便。
缺点:电梯额定载重量、额定速度和最大提升高度受到制约。
说明:由于贵公司开发项目是3层别墅梯,对于载重量,速度,提升高度都没有过高要求。
开发各种新型驱动方式是无机房电梯的一个重要发展方向。
已经开发问世的新型驱动方式主要有直线电机直接驱动轿厢或对重、摩擦传动机构直接驱动轿厢,以及钢丝带曳引驱动轿厢和对重。
它们共同的思路是通过压缩驱动主机尺寸或者简化传动机构环节来处理井道布置问题。
1)钢丝绳曳引驱动。
这种驱动方式与传统钢丝绳曳引驱动有两大变化;一是采用2:1曳引比,使曳引驱动转矩减小一倍和曳引轮转速提高一倍后来压缩驱动主机外形尺寸;二是研制扁形盘式同步无齿驱动主机,以便能够安放在井道上端轿厢和井道壁之间。
2)钢丝带曳引驱动。
这种驱动方式的重大改进是采用扁形钢丝带代替圆形钢丝绳,这样在同样绳径比条件下,大大减小了曳引轮直径,再加上采用2:1曳引比,使曳引驱动转矩进一步减小和曳引轮转速更加提高,因此大大压缩了驱动主机外形尺寸,以致可以容易地将其安放在井道顶层轿厢和井道壁之间。
3)直线电机驱动。
这种驱动方式可以不要对重,将永久磁铁直接安装在轿厢上而把线圈固定在对应侧的井道壁上,通过组成的直线电机直接驱动轿厢上下运动。
由于产品技术的研发,一些功能丰富的电梯设备给我们的生活带来了很多便利,目前市场上主要有两种驱动方式:一种是液压一种是曳引。
很多用户由于不是很了解,不知道它们之间的优劣点以及区别,下面就给您详细地进行对比分析。
首先需要看两者之间的特点:
●液压电梯的优点:省空间、不需要底坑、结构灵活可实现三面开门、液压式
电梯的价格实惠等等。
●曳引电梯的优点:运行平稳、节能环保、市场占有率高、安全系数比较高等。
目前电梯市场情况来看,现在液压电梯的占比基本不到10%,甚至可以说更小,因为液压电梯主要适用于低楼层、载重大的场所,但是液压电梯对井道的要求比较低,比如顶层高度、顶层机房、还有成本等方面,液压电梯的特点是适合低楼层,而且载重大。
液压电梯的顶层高度一般是2.6米。
另外行业内还有说法叫“液压梯怕高不怕重,曳引梯怕重不怕高。
”
一般情况下,使用较多的基本都是曳引式电梯,它是靠曳引机和钢丝绳摩擦带动的,相对来讲对井道的要求比较高,顶层高度通常是2.6米,而液压电梯只要2.3米,曳引电梯又可分有机房和无机房的,而且现在的曳引电梯,运行也变得越来越平稳安全。
曳引电梯是靠曳引机和钢丝绳摩擦带动的,市场占有率是最大的。
如果您家不能挖底坑,顶层低于2600mm,电梯需要几个方向同时开门,建议选择液压电梯。
除开以上几种特殊情况,家用都可以安装曳引电梯。
用户可以根据自己喜好酌情选择适合自己家里的电梯。
家用电梯,通常指安装在私人住宅、仅供家庭单一用户使用的电梯。
但随着个性和高端化装修的增多,国内不少别墅及自建房,也开始出现家用电梯。
那么,该类电梯安装哪种比较好呢?
1、曳引式电梯使用范围比较广。
据所知,公共区域使用的电梯全部都是曳引电梯,其性价比是较高的,其缺点就是对土建条件要求比较苛刻,空间利用率不高,势必占用更多的室内空间;
2、液压电梯因为可以承受的载重比较大,价格相对便宜,但容易发生漏油,有异味的问题,保养也比较复杂,所以一般用在工业,港口,船舶等工业中;
3、螺杆电梯属于最安全的家用电梯,虽然价格较高,但是与安全性比较这个费用花的还是有必要的,其缺点就是速度慢,噪音大。
4、曳引钢带平台电梯属于家用电梯的新产品,设计理念结合螺杆电梯。
之所以称为钢带平台,是因为牵引采用钢带替换了传统钢丝绳从而减小了占用面积,轿厢没有轿壁与轿顶只做后壁防护板,从而充分利用空间。
钢带平台梯运用
业内比较先进的无齿轮曳引技术,安全,平稳,静音,产品风格简约,可与各种装修风格相融合。
5、强驱曳引电梯,属于国家明文禁止在公共场所使用的,所以不推荐使用,存在安全隐患。
综上所述,家用电梯还是采用曳引电梯,相对会比较好,但由于目前采用曳引电梯的生产商较多,因此,在选择时,大家应进行合理的对比后再做选择。
随着人们生活水平不断提高,电梯的使用也是越来越普遍了,不管是在小区、商场还是个人别墅内都能看到其身影,别墅电梯都有什么驱动方式呢?1、曳引式曳引式家用电梯是目前应用较多的电梯驱动方式,平时我们乘坐的商用电梯都是曳引式,占全球在用商用电梯的99.5%以上。
简单来说,曳引式别墅电梯运行原理就是有对重的电梯,轿厢和对重作相对运动。
优点:运行平稳舒适、速度快。
市场应用最广,技术成熟,能耗低,价格低于其他驱动方式的电梯。
缺点:空间利用率低,消耗过多的物业价值;有冲顶和下坠的风险;井道要求高,要求至少预留1500mm*1300井道尺寸。
2、液压式由液压泵站上的阀组控制液压油的流量,通过改变油压的大小从而实现电梯的上下行运动。
优点:井道要求低,底坑只要100mm。
缺点:运行速度慢,0.3米/秒以内;启动不平稳;漏油隐患(所有液压电梯都会漏油,一般在使用2-3年后就会出现);运行噪音大;受气温影响液压油热胀冷缩,直接影响运行舒适感;启动抖动;停车时间长了会有平层落差,电梯下沉与楼面不平。
液压油要更换,密封圈要老化漏油;维护成本高,保养频繁。
3、螺杆式采用电动机作为动力源,电动机通过皮带与螺母相连或者直接驱动螺母,而螺母齿纹与螺杆齿纹之间阴阳啮合,当电动机工作时,驱动螺母在螺杆上运动,从而带动轿厢作上下运动。
优点:1、空间利用率最高,外观高端奢华美观大气;2、安全性最高;3、一般不需要土建电梯井道;4、顶层最低要求1.8米,底坑只要5公分。
缺点:速度慢,0.1-0.15米/秒。
4、强驱式卷扬机模式,钢丝绳一端连接卷筒上,一端连接轿厢,没有对重,靠机械力强行拉动。
优点:特小井道适用。
缺点:运行速度低,0.3米/秒;噪音大;卷筒和钢丝绳磨损严重;能耗高。
以上就是为大家整理电梯常见4种驱动方式以及优缺点的一些相关介绍,希望对大家进一步的了解有所帮助。
一、液压式与曳引式比较1、从安静方面来进行比较注:液压式的源噪声是泵站,即油泵在工作时产生的噪音。
但液压电梯的泵站可放在离井道10米内的任何地方(如楼梯间、设备间、车库等),所以,它产生的噪音不会影响到主人的休息、工作、会客。
无机房曳引式的噪声除轿厢运行噪声外,更主要的是主机运转噪声,主机刹车抢闸噪声及控制柜内接触器产生的噪声。
且无机房控制柜和主机一般安装位置均在顶楼层门处,而别墅顶层一般均为主卧,因此如果在夜间开动电梯会产生对已休息家人的防碍。
2、从安全方面来进行比较液压电梯技术成熟,机械结构简单、可靠。
而且液压电梯从运行的原理上就杜绝了电梯冲顶、蹲地的现象。
3、从安心方面来进行比较电梯作为一个大型机电一体化产品,基于它的复杂程度,所以任何品牌均不能保证它不故障,目前小区电梯关人事故常常见诸于各报章。
而别墅尚有它的特别性,因别墅电梯安装地点均在私密的业主家里,如电梯关人报警的话,维修人员也无法进入家中进行急修,所以,如何提供可靠性,让业主用的放心就成为一个重要的课题。
东南电梯为此开发了永不关人的乘客自救功能,极大的提供的业主“安心”保障。
4、其他方面的比较4.1、技术参数对比4.2、节能比较注:因液压电梯是提升时用电,下行时不用电,因此比曳引式节能。
4.3、故障比较注:目前无门机的曳引式别墅电梯(仿照液压别墅电梯,把主机和控制柜更换改变),固真正投入市场还不到两年,市场上用此款电梯极少,因此,目前还不能来评估此款电梯的好坏,此款电梯的国家标准还是推荐型,绝大部电梯公司还在测试生产,试运行之中,故而现在来讲此种电梯的市场故障率为时过早。
4.4、使用年限及大修费用比较。
按50年计算大修费用注:二款电梯按差异情况计算出总费用,其他部分基本一样。
二、液压电梯的漏油问题液压电梯给有些人的印象是会漏油,机房、油缸处均有油污。
在谈这个问题之前,我们来看看液压驱动的方式的应用,从上个世纪开始,液压技术得到了大量的运用,如汽车的刹车、起重设备、缓冲等场合,如液压系统尚未解决漏油的问题的话,那汽车,飞机等交通工具就无人敢座了。
一座高楼安装电梯1部,有4种电梯类型,
有关经济数据
随着社会的发展,电梯已经成为当今社会生活中必不可少的交通工具。
在建筑行业中,电梯安装已成为标准操作。
如果一座高楼要安装电梯,就必须选择适当的电梯类型。
目前,主要有四种电梯类型,分别是液压电梯、磁悬浮电梯、曳引电梯和离心电梯。
液压电梯是最常用的电梯类型,其优点是造价低、运行可靠、维护方便,缺点是运行速度慢,最高速度只有1.0米/秒。
磁悬浮电梯是由电磁力悬浮的悬浮式电梯,其运行平稳、速度快,最高能达到6.0米/秒,但是安装和维护成本较高。
曳引电梯是由曳引机构来驱动,其运行速度可达到4.0米/秒,但是曳引机构会消耗大量能源,经济效益较低。
离心电梯是以离心力为驱动力的电梯,其运行速度可达到5.0
米/秒,但是由于其自身特性,安装和维护成本也较高。
在经济效益方面,液压电梯的总成本最低,其次是曳引电梯,磁悬浮电梯及离心电梯的总成本较高。
此外,由于液压电梯运行速度较低,安装和维护较为简单,因此它仍然是大多数高楼安装电梯的首选。
总之,在安装电梯时,应考虑楼层高度、运行速度、经济效益等多方面因素,以便选择最佳的电梯类型。
另外,由于电梯的安装和维护会涉及到安全问题,因此应当选择正规的电梯安装公司,以确保安全可靠。
液压电梯
1、因液压电梯运行平稳、舒适、低噪音、并道利用率高等优点,在厂房商场、办公楼、停车场、车站与机场等公共场合广泛使用,与共它驱动形式(如曳引电梯)垂直运输工具相比较,具有以下特点:?
(1)建筑结构:
机房设置灵活。
机房可设在电梯井道周边,面积约为2M*2M左右,足够容纳设备及安装,保养空间,可充分配合建筑设计来布局。
降低投资成本:顶层距离3.6米以上即可,不需要设置顶层机房,且符合整体建筑的美观。
井道利用率高:一般液压电梯不设置对重装置,故可提高井道面积利用率。
?井道结构强度低。
因液压电梯轿厢自重及载重等负荷,均通过液压缸全部作用于井道底坑地基上,对井道地墙及顶部的建筑性能要求低,对地震承受高。
(2)技术性能:
运行平稳、乘坐舒适。
液压系统传递动力均匀平稳,且比例阀能实现无级调速,电梯运行速度曲线变化平缓,因此舒适感优于曳引调速梯。
?
安全性好、可靠性高、易于维修。
液压电梯除装备有普通曳引式电梯具备的安全装置外,还设有:?
A、溢流阀。
可防止上行时压力过高。
?
B、应急手动阀,电源发生故障时,可使轿厢应急下降到最近的层楼位置,自动开启层门轿门,使乘客安全走出轿厢。
?
C、手动泵,当系统发生故障时,可操作手动泵打出高压油,使轿厢上升到最近的层楼位置。
?
D、管路破裂阀,液压系统管路破裂轿厢失速下降时,可自动切断油路。
?
E、油箱油温保护。
当油箱中油温超过某一值时,油温保护装置发出信号,暂停电梯使用,当油温下降后方可启动电梯。
?
F、载重量大。
液压系统的功率重量比大,因此同样的规格电梯,载重量与轿厢面积相对较大。
?
G、噪声低。
液压系统可采用低噪声螺杆泵,同时油泵、电机可设计成潜油式工作,构成一个泵站整体,大大降低了噪声。
?
H、防爆性能好。
液压电梯采用低凝阻燃液压油,油箱又为整体密封,电机、油泵浸没在液压油中,能有效防止可燃气、液体的燃烧。
?
2、使用维修:
1、故障率低。
由于采用了先进的液压系统,且有良好的电液控制方式,电梯运行故障可降至最低。
?
2、节能性好。
液压电梯下行时,靠自重产生
的压力驱动,能节省能源。
3、相对曳引电梯,无钢丝绳的损耗,节约维护成本。
4、故障排除简单,由管理人员简易操作,即可救出相关人员。
5、液压电梯缺点:
提升高度有限,一半不适合6层以上的建筑,电梯的运行速度也不是很快,一般不超过1M/S,个别液压电梯有漏油污染的问题。
6、液压梯的特点
液压梯是通过把油压入油缸使柱塞作直线运动,然后直接或间接的轿厢做上下运动。
与曳引电梯相比有以下特点:(1)不需要机房,在地面设置也很灵活,且机房面积占的不大,由于一般不设对重,井道利用率高,其主要负荷由液压缸支承,对井道结构和强度要求低。
(2)在技术性能上:可靠性高、结构简单、安全性能好,故障和困人情况少。
除液压电梯专用的各种安全装置外,也具备曳引电梯的大部分安全装置。
结合如上所述:
1.?建筑成本液压电梯比曳引电梯低
2.?建筑空间要求上液压电梯比曳引电梯低
3.?产品性能上液压电梯比曳引电梯高
4.?整体建筑美观程度液压电梯比曳引电梯好
5.?故障率液压电梯比曳引电梯低
6.?使用成本液压电梯比曳引电梯低
7.?采购成本液压电梯比曳引电梯高
曳引驱动电梯
曳引电梯是采用曳引轮作为驱动部件。
钢丝绳悬挂在曳引轮上,一端悬吊轿厢,另一端悬吊对重装置,由钢丝绳和曳引轮之间的摩擦产生曳引力驱动轿厢作上下运行。
1. 绕绳方式
2.提高曳引能力的措施
曳引轮绳槽磨损的原因,影响钢丝绳寿命的因素,一般也同样影响曳引轮的寿命,有几方面的因素:
a. 曳引轮本身
b. 钢丝绳的构造及其物理性能
c. 轿厢载荷
卷筒驱动电梯
早期电梯的驱动,除了液压驱动之外都是卷筒驱动。
这种卷筒驱动常用悬挂的钢丝绳,每组钢丝绳的一端固定在卷筒上,另一端与轿厢或对重相连。
卷筒驱动电梯主要有几方面的问题:
1. 提升高度低
2. 额定载重低
3. 钢丝绳有过绕和反绕的危险
4. 能耗大
施工齿轮齿条电梯
齿轮齿条电梯,将导轨加工成齿条,轿厢装上与齿条啮合的齿轮,电动机带动齿轮旋转使轿厢升降的电梯。
将导轨加工成齿条,轿厢装上与齿条啮合的齿轮,电动机带动齿轮旋转使轿厢升降的电梯。
施工升降机,是指建筑施工用升降机,也称外用建筑电梯、施工电梯、附壁式升降机。
它是一种外附着于建筑施工主体上使用工作吊笼沿导轨架作垂直(或倾斜)上下运动,用来载人、载物的较大型机械。
施工升降机具有下列一些突出优点:随着建筑物主体的升高而接高,特别适合于高层建筑施工的需要;梯笼容积较大,附着于建筑物外,占用工作场地较小,上下运行方便、快易,生产效率高,安全程度较高。
施工升降机的系列品种较多,构造原理基本相同,故下面仅对常用的SC系列施工升降机作重点介绍。
升降机的分类及结构特点
施工升降机按其传动形式分为:齿轮齿条式、钢丝绳式和混合式三种。
1、齿轮齿条式升降机
齿轮齿条式升降机是一种通过布置在吊笼上的传动装置中的齿轮与布置在导轨架上的齿条啮合,使吊笼沿导轨架作上下运动,来完成人员和物料输送的施工升降机。
其结构特点是:由吊笼上的驱动装置通过齿轮齿条传动,使吊笼沿导轨架上下运动。
导轨架多为单根,由标准节拼接组成。
截面形式可分为矩形和三角形两种。
导轨架的加节可由自身的辅助加节系统完成,并由附墙架与建筑物相连,刚性较好。
吊笼的布置分为双笼和单笼。
一般在吊笼上系有对重来平衡吊笼重量,提高升降机的额定载重量和平稳性。
2、钢丝绳牵引式升降机
钢丝绳牵引式升降机是由布置在地面(或天架上)的卷扬机通过提升钢丝绳使吊笼沿着导轨架作上下运动的一种升降机。
多用于建筑工程物料的垂直运输工作。
如图3-2所示。
其结构特点是:由卷扬机牵引钢丝绳使吊笼在导轨架上作上下运行。
所用导轨架分单导轨架、双导轨架和复式井架等形式。
单导轨架和双导轨架多由标准节拼装组成,并有用于自身加节的外套架和工作平台。
导轨架多由附墙架与建筑物相连接,也可采用缆风绳形式固定。
复式井架为组合式拼接形式没有标准节,整体一次拼接到架设高度。
吊笼可分为单笼、双笼和三笼等形式。
3、混合式升降机
混合式升降机是一种把齿轮齿条式升降机和钢丝绳式升降机混合为一身的施工升降机。
其中一个吊笼由齿轮齿条驱动,另一个吊笼采用钢丝绳提升。
这种结构形式具有前两种形式的优点:工作范围大,输送速度快,导轨架均为单根,截面为矩形,由标准节组成,并用附墙架与建筑物相连接。
