调度数据网设备在电力系统远程控制中的应用作者：侯乐咏来源：《华中电力》2014年第02期摘要：随着我国经济水平的不断提升和电力系统整体水平的不断进步，在电力系统远程控制过程中调度数据网设备得到了越来越广泛的应用。
本文从对调度数据网设备进行简析入手，对调度数据网设备在电力系统远程控制中的应用进行了分析。
关键词：调度数据网设备；电力系统；远程控制调度数据网设备是电力系统远程控制自动化、现代化水平提升的基础与关键，同时也是确保电力系统保持安全、稳定运行的重要途径。
调度数据网设备作为电力系统的重要基础设施在协调电力系统进行远程控制、发电、送电、变电、配电等流程中起着重要作用，从而有力地保障了电力系统的电力生产、继电保护、运行安全。
因此电力系统工作人员在电力系统远程控制过程中应当注重调度数据设备的合理运用，从而促使电力系统远程控制水平的不断提升。
一、调度数据网设备简析调度数据网设备的运用对于电力系统远程控制的进行有着重要影响，电力系统工作人员在调度数据网设备的应用过程中应当对调度数据网设备的重要性、实用性、可靠性有着清晰的认识。
以下从几个方面出发，对调度数据网设备进行了简析1.调度数据网设备重要性电力调度数据网设备是电力生产实时信息传输的重要设备，这些设备的合理运用对于电力系统更好地进行网络传输、电力调度、实时监控以及数据管理有着重要影响，因此是电力指挥安全生产和调度自动化的重要基础并在协调电力系统的发电、送电、变电、配电等方面有着重要作用。
除此之外，调度数据网设备的重要性还体现在其能保证电力系统远程控制的安全性、经济性、稳定性，这主要体现在调度数据网设备的合理运行可以有效解决电力系统远程控制中的故障，从而能够更好地推动调度数据网设备在电力系统远程控制领域的发展。
2.调度数据网设备适用性调度数据网设备在电力系统远程控制中的应用具有很强的实用性并在我国五级电力调度网中得到了良好运用。
这五级电力系统调度网主包括国家一级网、区域二级网、省级三级网、地市四级网和县级五级网。

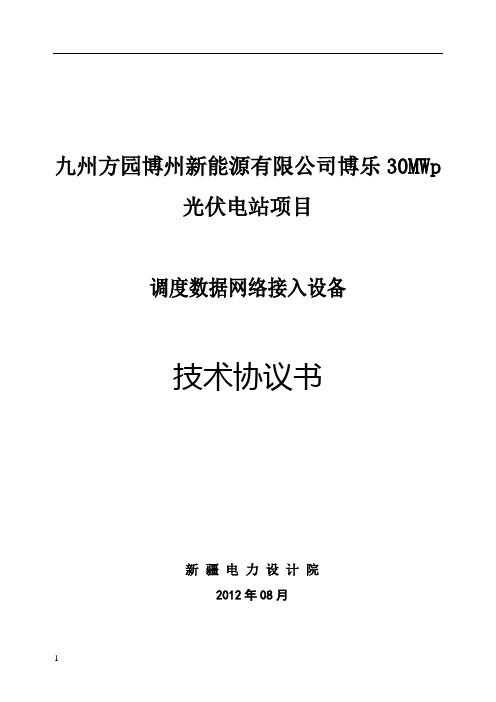

九州方园博州新能源有限公司博乐30MWp光伏电站项目调度数据网络接入设备技术协议书新疆电力设计院2012年08月目录No table of contents entries found.1 货物供需部分表1 货物需求及供货范围一览表屏体颜色：冰灰桔纹2 总则本技术协议书为九州方园博州新能源有限公司博乐30MWp光伏电站项目调度数据网络接入设备、电能量远方终端的技术协议和说明，包括设备的功能、性能、结构、硬件、软件、验收、质量保证措施、技术服务等要求。
本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本协议书和工业标准的优质产品。
如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中的技术协议专用部分的“卖方技术偏差表”中加以详细描述。
本技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
投标厂商应至少设计、制造、安装、调试过10套以上类似或高于本招标书技术协议的设备，并在有相当规模或相同电压等级或更恶劣的运行条件下持续运行1年以上的成功经验，并提供业绩清单，用户证明，联系人地址、电话。
卖方在中标后必须指定每一标段至少一名有经验的业务代表作为该标段工程项目经理，全权负责和协调整个项目的商务与售后服务。
指定一名技术负责人和若干名工程师负责技术工作，技术负责人和工程师均须通过设备原厂商的技术认证。
工程师的技术资质材料必须提交用户方认可。
只有经买方认可后，方能进行设备的调试工作。
双方职责双方在合同期间应承担如下职责：1.8.1卖方的职责1) 设计、配置和提供一套符合本协议书要求的系统，包括所有必需的软件和硬件，提供详细设计和服务数据、型式试验和常规试验数据，以便确认供货设备能否满足所有的性能要求，并负责设备的工程安装、调试。

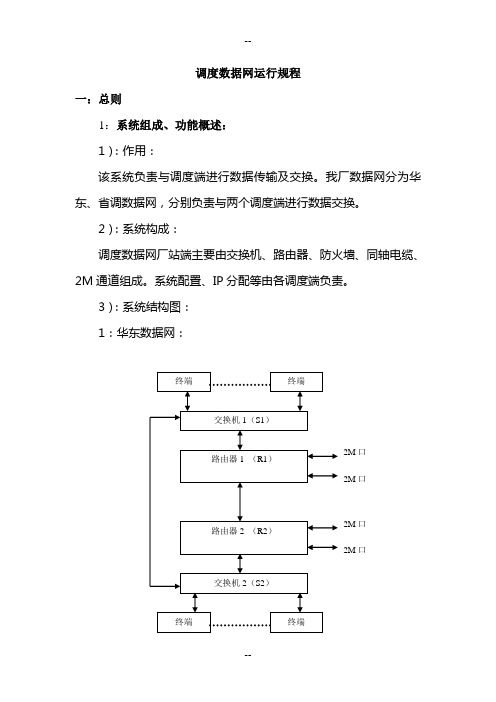

调度数据网运行规程一：总则1：系统组成、功能概述：1）：作用：该系统负责与调度端进行数据传输及交换。
我厂数据网分为华东、省调数据网，分别负责与两个调度端进行数据交换。
2）：系统构成：调度数据网厂站端主要由交换机、路由器、防火墙、同轴电缆、2M通道组成。
系统配置、IP分配等由各调度端负责。
3）：系统结构图：1：华东数据网：2：省调数据网：2：检修申请流程：1）：设备故障、升级需停运时，报请调度端批准，同时告知厂当班运行值长。
2）：终端接入，需报请调度端批准，由其分配IP及相关配置。
二：引用标准《电网调度自动化系统运行管理规程》DL516-93三：运行维护1：技术指标：1）：运行环境：工作温度：0～40℃环境相对湿度：5～90%（无凝结）2）：实时区与非实时区的接入：华东数据网实时区由交换机1（S1）接入；非实时区由交换机2（S2）接入。
省调数据网实时区由接入路由器ETHERNET0口的交换机接入；非实时区由接入路由器ETHERNET1口的交换机接入。
3）：接入终端对应的端口：1：华东数据网：路由器：华为AR4680交换机：华为S3552F交换机：正常工作时，有接入的端口链路指示灯(绿)长亮，数据交换灯（黄）闪烁。
路由器：Run灯闪，FAN、Power灯长亮。
ETHERNET的0口与2口，Link灯长亮、ACT灯闪。
4E1-F板左侧Link（两个）长亮、ACT的0和1灯闪烁。
2：省调数据网：交换机：华为S2100路由器：华为Quidway 2600 series交换机：正常工作时，有接入的端口链路指示灯(绿)长亮，数据交换灯（黄）闪烁。
路由器：面板侧：system灯闪，Power灯长亮。
READY的1和LAN 灯长亮，ACTIVE的1和LAN灯闪烁。
背侧：ETHERNET的0口与1口，Link灯长亮、ACTIVE灯闪。
2M插头处的LINK灯长亮，ACT灯闪烁。
3：定期工作：1）：日巡视内容：（上午上班时间）1：交换机、路由器的Run、Power指示灯是否正常。

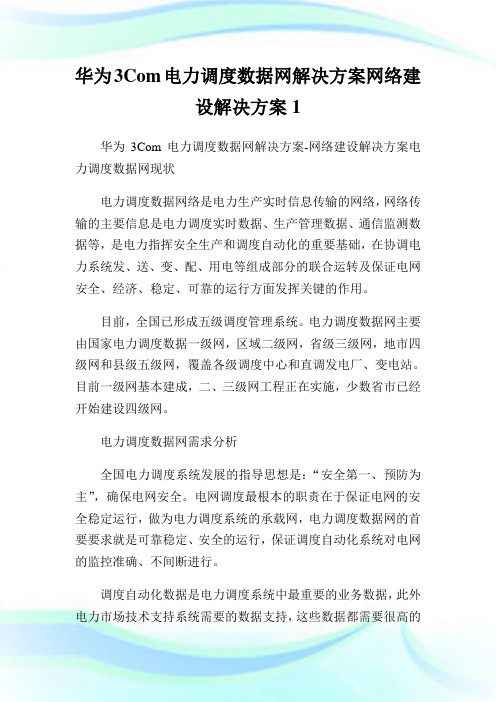

华为3Com电力调度数据网解决方案网络建设解决方案1华为3Com电力调度数据网解决方案-网络建设解决方案电力调度数据网现状电力调度数据网络是电力生产实时信息传输的网络，网络传输的主要信息是电力调度实时数据、生产管理数据、通信监测数据等，是电力指挥安全生产和调度自动化的重要基础，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。
目前，全国已形成五级调度管理系统。
电力调度数据网主要由国家电力调度数据一级网，区域二级网，省级三级网，地市四级网和县级五级网，覆盖各级调度中心和直调发电厂、变电站。
目前一级网基本建成，二、三级网工程正在实施，少数省市已经开始建设四级网。
电力调度数据网需求分析全国电力调度系统发展的指导思想是：“安全第一、预防为主”，确保电网安全。
电网调度最根本的职责在于保证电网的安全稳定运行，做为电力调度系统的承载网，电力调度数据网的首要要求就是可靠稳定、安全的运行，保证调度自动化系统对电网的监控准确、不间断进行。
调度自动化数据是电力调度系统中最重要的业务数据，此外电力市场技术支持系统需要的数据支持，这些数据都需要很高的实时性。
因此，为了满足电网的实时监视控制和电力市场等实时业务需求，电力调度数据网必须是一个高实时性网络，提供有保证的端到端延时。
电网调度技术不断发展，电力调度数据网承载的业务也在不断发展。
EMS/SCADA系统仍然是电力调度最基础、最关键的业务；传统上使用专用通道传输的电网事故信息和继电保护信息，开始向数据网络转移。
此外调度生产管理系统，水调自动化系统，电力市场技术支持系统都需要电力数据网承载。
业务系统的不断发展对调度数据网络提出更高要求，多个关键系统在同一数据网络承载，保证不同业务系统间的有效隔离、保证业务系统的安全，是调度数据网建设的重要要求。
数据网络如何满足电力调度系统的需求高可靠性：电力调度数据网传送电网自动化信息、调度指挥指令、继电保护与安全自动装置控制信息等重要数据，是电力安全稳定运行的神经网络，高可靠是调度网络的首要要求。
加强调度数据网设备检查稿件
为进一步规范变电站数据网接入标准，保障新接入厂站调度数据网稳定运行，确保彩虹变电站顺利启动送电。
XX电业局调度管理处
自动化专业人员走入设备安装调试现场，开展新站数据网设备验收工作。
因验收处于疫情期间，自动化人员严格遵守疫情防疫相关规定，互相检查口罩佩戴情况，同时在下站车辆上配备酒精洗手液，做好相关登记。
在进入现场后，验收人员直入数据网设备区，按照《远动设备验收作业指导书》要求，逐一查看交换机、加密装置、远动机、光端机等调度数据网主要设备运行情况，认真查看电源配置与防雷配置等配套措施。
针对现场验收情况，提出设备放置位置不正确，电源安装不规范，接地线路不标准，名牌标签空白，部分网口裸露等五项问题，督促工作人员尽快整改。
对部分运行存在问题，不具备验收条件的设备，敦促调试人员尽快完成调试。
下一步，调度管理处自动化人员将继续规范调度数据网验收程序，加强管理XX地区调度数据网接入标准，全面推进调度数据网标准化。
Q/GDW05 山西省电力公司企业标准Q/GDW05 ZY202—003-2012调度数据网络设备安装标准化作业指导书2012 - 12 - 01发布2012 - 12 - 10实施山西省电力公司发布目次前言......................................................................................................................................... I I1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4安装前准备 (1)准备工作安排 (1)劳动组织与人员要求 (2)劳动组织 (2)人员要求 (2)安装用设备与材料 (3)工器具与仪器仪表 (3)技术资料 (4)危险点分析与预控 (4)5安装流程图 (5)6安装程序与工艺标准 (5)开工 (5)安装电源的使用 (6)安装项目与工艺标准 (6)竣工 (10)7验收记录 (11)8安装报告 (11)附录 A（规范性附录）报告样式 (12)前言本指导性技术文件是按照Q/GDW 003-2012-00701 国家电网公司标准编写规范给出的规则起草。
本指导性技术文件由山西省电力公司电力调度控制中心提出并解释。
本指导性技术文件由山西省电力公司科技信息部归口。
本指导性技术文件起草单位：山西省电力公司电力调度控制中心、朔州供电公司本指导性技术文件主要起草人：潘捷、张秀丽、闫磊、尚春山、张霞本指导性技术文件于2012年 12月首次发布。
调度数据网络设备安装标准化作业指导书1范围本标准化作业指导书规定了山西省电力公司调度数据网络设备安装前准备、安装流程、安装程序与工艺标准、验收记录和安装报告等内容。
本标准化作业指导书适用于山西省电力公司调度数据网络设备安装。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
调度数据专网设备技术条件调度数据专网设备部分技术条件目录第一部分调度数据专网部分技术条件使用说明 0第二部分工程概况及设备配置要求 (1)1项目名称 (1)2项目单位 (1)3工程概况 (2)4供货范围及伴随服务 (2)第三部分通用技术部分 (6)1总则 (6)2网络接入设备技术要求 (17)3、电力数据专网屏技术指标： (23)4．设备维保 (27)5．技术资料和文件 (27)6．包装和运输 (27)7.技术服务、设计联络会和技术培训 (28)8调试和验收 (30)9技术支持 (34)第一部分调度数据专网部分技术条件使用说明1. 本招标文件技术条件分为通用部分和专用部分，适用于110kV及以下变电站调度数据专网部分。
2. 通用部分原则上不需要项目单位填写，不能随意更改。
如对其条款已填写内容确实需要改动，项目单位应填写《技术条款/技术参数变更表》并加盖公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
对通用部分的修改形成《技术通用部分条款变更表》，在专用部分的附录B中提出，随招标文件同时发出并视为有效。
3. 招标技术条件的技术规范专用部分由项目单位根据工程情况编写，其中带××的文字和技术参数及“项目单位提供”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，固化技术参数原则上不需要改动，如确实需要对专用部分固化技术参数改动，项目单位应填写《技术条款/技术参数变更表》，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，专用部分可以在原表中更改。
技术规范范本专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
4. 招标文件范本的页面、标题、条款等均为统一格式，不得随意更改或删除；不填写的表格亦不允许删除；当同一种表格需要分别列表时，在总表号后加分表号（如表4-3-1、表4-3-2）。
九州方园博州新能源有限公司博乐30MWp光伏电站项目调度数据网络接入设备技术协议书新疆电力设计院2012 年 08 月目录1货物供需部分 . ..........................................错误 !未定义书签。
2总则 . ..................................................错误 !未定义书签。
3标准协议 . ..............................................错误 !未定义书签。
4路由器技术要求 . ........................................错误 !未定义书签。
系统概述 . .............................................错误 !未定义书签。
网络技术要求 . .........................................错误 !未定义书签。
设备技术要求 . .........................................错误 !未定义书签。
5以太网交换机技术要求 . ..................................错误 !未定义书签。
环境要求 . .............................................错误 !未定义书签。
机箱尺寸 . .............................................错误 !未定义书签。
接地要求 . .............................................错误 !未定义书签。
基本功能 . .............................................错误 !未定义书签。
6纵向加密装置技术要求 . ..................................错误 !未定义书签。
产品规格 . ..............................................错误 !未定义书签。
装置技术要求 . ..........................................错误 !未定义书签。
7电能量远方终端 . ........................................错误 !未定义书签。
电能量远方终端功能技术要求 . ...........................错误 !未定义书签。
MODEM.................................................错误 !未定义书签。
通道防雷保护器 . .......................................错误 !未定义书签。
8电能质量在线监测装置技术协议要求 . ......................错误 !未定义书签。
协议性引用文件 . .......................................错误 !未定义书签。
使用环境条件 . .........................................错误 !未定义书签。
装置额定参数 . .........................................错误 !未定义书签。
装置功率消耗 . .........................................错误 !未定义书签。
电能质量在线监测装置总的技术要求 . .....................错误 !未定义书签。
9验收试验 . ..............................................错误 !未定义书签。
概述 . .................................................错误 !未定义书签。
现场验收试验 (SAT) . ....................................错误 !未定义书签。
10质量保证及管理 . .......................................错误 !未定义书签。
11技术服务 . .............................................错误 !未定义书签。
12备品备件、仪器仪表及专用工具 . .........................错误 !未定义书签。
13技术资料、图纸和说明书 . ...............................错误 !未定义书签。
14设计联络会及培训 . .....................................错误 !未定义书签。
15图纸资料提交单位 . .....................................错误 !未定义书签。
16工程概况 . .............................................错误 !未定义书签。
17技术差异表 . ...........................................错误 !未定义书签。
1货物供需部分表 1货物需求及供货范围一览表卖方保证值序号名称单位型式、规格、性能参数1省调调度数据网面2260× 800× 600络屏( 高×宽×厚 )MSR3040 主机 V3(AC220)-VRP3 国内版、 RT-2FE(2 端口10/100BaseT 模块 ) 、RT-MIM-2E1(2 端口非通道化 E1 接口模接入路由器台块) 、RT-4SAE（ 4 端口同 / 异步串口模块）、4 根 CAB-V24DTE(同/ 异步串口（ SA）电缆 ) 、2 根 CAB-E1/2XBNC-75-3m(E1 接口电缆 /2XBNC(75Ω )-3m接入交换机台H3C S3600-28P-E1 快速智能三层交换机纵向加密装置台Netkeeper-2000 配 4 个网络端口、自带硬盘、支持电力专用明通、密通、旁路及二次安全防护等方式2地调调度数据网面2260× 800× 600络屏( 高×宽×厚 )MSR3040 主机 V3(AC220)-VRP3 国内版、 RT-2FE(2 端口数量1232110/100BaseT 模块 ) 、RT-MIM-2E1(2 端口非通道化 E1 接口模接入路由器台块) 、RT-4SAE（ 4 端口同 / 异步串口模块）、4 根 CAB-V24DTE(同/ 异步串口（ SA）电缆 ) 、2 根 CAB-E1/2XBNC-75-3m(E1 接口电缆 /2XBNC(75Ω )-3m接入交换机台H3C S3600-28P-E1 快速智能三层交换机纵向加密装置台Netkeeper-2000 配 4 个网络端口、自带硬盘、支持电力专用明通、密通、旁路及二次安全防护等方式电能量远方终端台配 2 个以太网口、 4 个 RS232/485 串口、2 个内置拨号 Modem（机架式安装）1211卖方保证值序号名称单位型式、规格、性能参数数量3电缆同轴细缆米2M 75 Ω 4 芯200局用电缆米HJVVP—150非屏蔽超五类缆箱CAT5E 4 对1控制电缆米150双绞线米60 1新疆省调设备调制解调器只插板式，带接口电缆（与调度端配套）1 2博州地调设备调制解调器只插板式，带接口电缆（与调度端配套）1屏体颜色：冰灰桔纹2总则本技术协议书为九州方园博州新能源有限公司博乐 30MWp光伏电站项目调度数据网络接入设备、电能量远方终端的技术协议和说明，包括设备的功能、性能、结构、硬件、软件、验收、质量保证措施、技术服务等要求。
本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本协议书和工业标准的优质产品。
如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中的技术协议专用部分的“卖方技术偏差表”中加以详细描述。
本技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
投标厂商应至少设计、制造、安装、调试过10 套以上类似或高于本招标书技术协议的设备，并在有相当规模或相同电压等级或更恶劣的运行条件下持续运行 1 年以上的成功经验，并提供业绩清单，用户证明，联系人地址、电话。
卖方在中标后必须指定每一标段至少一名有经验的业务代表作为该标段工程项目经理，全权负责和协调整个项目的商务与售后服务。
指定一名技术负责人和若干名工程师负责技术工作，技术负责人和工程师均须通过设备原厂商的技术认证。
工程师的技术资质材料必须提交用户方认可。
只有经买方认可后，方能进行设备的调试工作。
双方职责双方在合同期间应承担如下职责：1.8.1卖方的职责1)设计、配置和提供一套符合本协议书要求的系统，包括所有必需的软件和硬件，提供详细设计和服务数据、型式试验和常规试验数据，以便确认供货设备能否满足所有的性能要求，并负责设备的工程安装、调试。
2)提供合同范围内的硬件设备以及设备的安装辅材、各设备之间的连接电缆（包括通信电缆和电源电缆）等（应包含在投标报价中）。
3)提供设备运行所需的所有软件，包括操作系统软件、支撑软件和应用软件。
4)提供设备有关接地、供电容量、空调、防火和设备布置的技术要求。
5)负责供货范围内设备的投运、试验验收、试运行和保修期内的故障排除。
6)负责供货范围内所有设备的包装运输。
7)负责培训买方的工程师，包括硬件培训、软件培训、系统操作和维护培训。
并提供培训的环境，以及培训的硬件设施和必须的技术资料等。
8)提供所有合同设备必须的和建议的备品备件、仪器、仪表和工具（工程安装、调试、试验、验收，设备运行时所需 ) 。
9)提供所有的技术文件、参考资料、图纸和手册、制造和质量保证的一览表以及技术协议书规定的其它资料。
10)及时向买方通告有关软件的升级和更新，在5 年内应免费提供并负责安装和调试。
11）负责本系统与买方其他系统的接口连接和互联。
12）负责派遣熟悉设备、经验丰富的工程技术人员负责督导设备的安装施工，对督导人员未能及时到场所引起的—切后果负全部责任。
1.8.2买方的责任1)审查卖方提供的详细的功能协议技术文件和图纸，审议并确认工程进度、培训计划和验收试验计划等。
