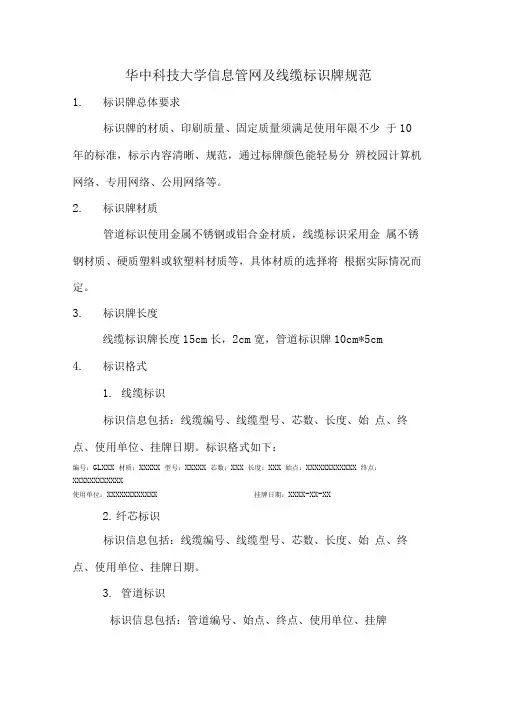

华中科技大学信息管网及线缆标识牌规范1.标识牌总体要求标识牌的材质、印刷质量、固定质量须满足使用年限不少于10年的标准，标示内容清晰、规范，通过标牌颜色能轻易分辨校园计算机网络、专用网络、公用网络等。
2.标识牌材质管道标识使用金属不锈钢或铝合金材质，线缆标识采用金属不锈钢材质、硬质塑料或软塑料材质等，具体材质的选择将根据实际情况而定。
3.标识牌长度线缆标识牌长度15cm长，2cm宽，管道标识牌10cm*5cm4.标识格式1.线缆标识标识信息包括：线缆编号、线缆型号、芯数、长度、始点、终点、使用单位、挂牌日期。
标识格式如下：编号：GLXXX 材质：XXXXX 型号：XXXXX 芯数：XXX 长度：XXX 始点：XXXXXXXXXXXX 终点：XXXXXXXXXXXX使用单位：XXXXXXXXXXXX 挂牌日期：XXXX-XX-XX2.纤芯标识标识信息包括：线缆编号、线缆型号、芯数、长度、始点、终点、使用单位、挂牌日期。
3.管道标识标识信息包括：管道编号、始点、终点、使用单位、挂牌日期。
标识格式如下:使用单位：XXXXXXXXXXXXXXXX挂牌日期：XXXXXXXXXXXXXXX线缆和管道的标识统一格式为 AAXXX 其中，AA 为字母， 光缆标识字母为GL 铜缆标识字母为TL ，管道标识字母为 GD XXX 为三位整数编码，范围为 001-999，编号顺序原则为从 东到西依次递增，从南到北依次递增；(2) 始端为管道/线缆的起始位置，终端为管道/线缆的终 点位置；(3) 挂牌日期为8位数字格式：yyyy-mm-dd 。
5. 标识颜色为各使用单位分配不同且有明显差异的颜色。
6. 标识牌固定1. 管道标识牌的固定管道标识牌固定在人手孔混凝土块上，可直接固定，或通 过卡槽插牌方式固定。
2. 线缆标识牌带孔的标示牌：标牌两端各有一圆孔，通过扎线带将其固 定在线缆上。
无孔标示牌：标识牌一端通过回扣胶粘方式固定。

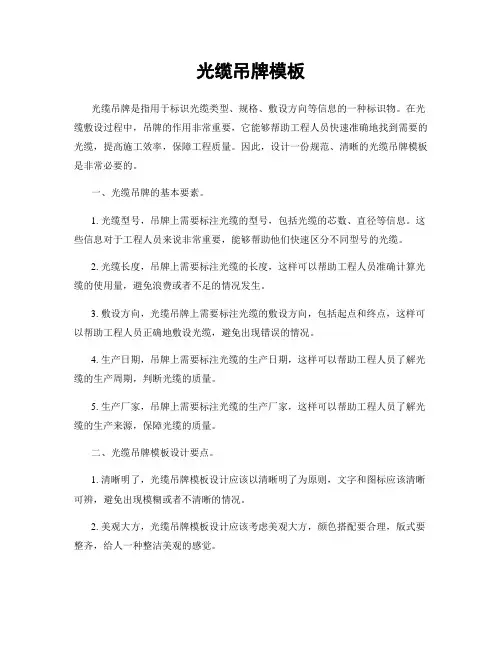

光缆吊牌模板光缆吊牌是指用于标识光缆类型、规格、敷设方向等信息的一种标识物。
在光缆敷设过程中，吊牌的作用非常重要，它能够帮助工程人员快速准确地找到需要的光缆，提高施工效率，保障工程质量。
因此，设计一份规范、清晰的光缆吊牌模板是非常必要的。
一、光缆吊牌的基本要素。
1. 光缆型号，吊牌上需要标注光缆的型号，包括光缆的芯数、直径等信息。
这些信息对于工程人员来说非常重要，能够帮助他们快速区分不同型号的光缆。
2. 光缆长度，吊牌上需要标注光缆的长度，这样可以帮助工程人员准确计算光缆的使用量，避免浪费或者不足的情况发生。
3. 敷设方向，光缆吊牌上需要标注光缆的敷设方向，包括起点和终点，这样可以帮助工程人员正确地敷设光缆，避免出现错误的情况。
4. 生产日期，吊牌上需要标注光缆的生产日期，这样可以帮助工程人员了解光缆的生产周期，判断光缆的质量。
5. 生产厂家，吊牌上需要标注光缆的生产厂家，这样可以帮助工程人员了解光缆的生产来源，保障光缆的质量。
二、光缆吊牌模板设计要点。
1. 清晰明了，光缆吊牌模板设计应该以清晰明了为原则，文字和图标应该清晰可辨，避免出现模糊或者不清晰的情况。
2. 美观大方，光缆吊牌模板设计应该考虑美观大方，颜色搭配要合理，版式要整齐，给人一种整洁美观的感觉。
3. 实用性强，光缆吊牌模板设计应该具有实用性，能够满足工程施工的需要，方便工程人员使用。
4. 统一规范，光缆吊牌模板设计应该统一规范，遵循相应的标准和规定，确保各个吊牌的设计风格一致。
三、光缆吊牌模板设计示例。
（见附件）。
四、光缆吊牌模板使用注意事项。
1. 使用时应根据实际情况填写光缆的型号、长度、敷设方向、生产日期和生产厂家等信息，确保吊牌的准确性。
2. 使用时应选择合适的材质和印刷工艺，确保吊牌的质量和耐用性。
3. 使用时应注意吊牌的安装位置和方式，确保吊牌能够清晰可见，不易脱落。
4. 使用时应定期检查吊牌的状态，如有损坏或丢失应及时更换，避免影响工程施工。

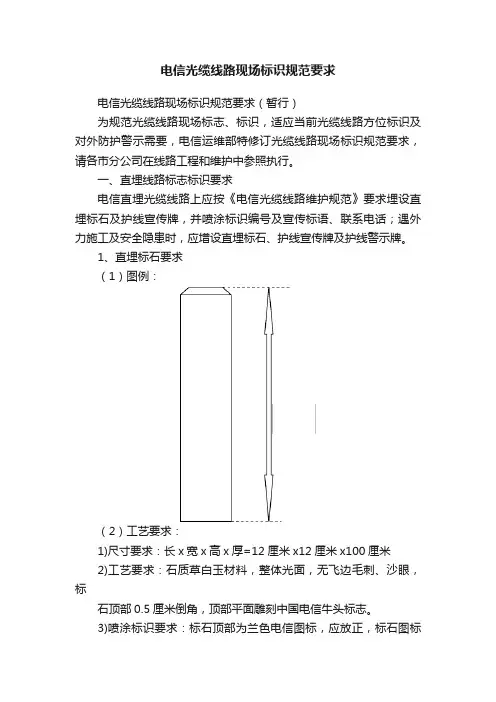

电信光缆线路现场标识规范要求电信光缆线路现场标识规范要求（暂行）为规范光缆线路现场标志、标识，适应当前光缆线路方位标识及对外防护警示需要，电信运维部特修订光缆线路现场标识规范要求，请各市分公司在线路工程和维护中参照执行。
一、直埋线路标志标识要求电信直埋光缆线路上应按《电信光缆线路维护规范》要求埋设直埋标石及护线宣传牌，并喷涂标识编号及宣传标语、联系电话；遇外力施工及安全隐患时，应增设直埋标石、护线宣传牌及护线警示牌。
1、直埋标石要求（1）图例：（2）工艺要求：1)尺寸要求：长x宽x高x厚=12厘米x12厘米x100厘米2)工艺要求：石质草白玉材料，整体光面，无飞边毛刺、沙眼，标石顶部0.5厘米倒角，顶部平面雕刻中国电信牛头标志。
3)喷涂标识要求：标石顶部为兰色电信图标，应放正，标石图标应面向A端；标石出土部分为白色油漆粉刷，标石号用黑色仿宋字体书写；编号以中继段为单位，由A端至B端排列。
（3）标石埋设要求：1）标石:分为直线、转角、接头、监测、预留和地下障碍物等标石。
应位置准确、埋设正直、齐全完整、油漆一致、编写正确、字迹清楚。
宜埋设在不易变迁，不影响耕作与交通的位置，并符合以下规定:标石尽量埋在不易变迁位置。
直线标石埋在线路的正上方,面向传输方向，当线路沿公路敷设且其间距离较近时，可面向公路；转角标石埋在线路转角的交点上,面向内角，背面（相当编号处）标明光缆距标石的距离，单位为米，取两位小数，只标数字。
“＜”符号的顶点对着光缆线路的A端；预留标石埋设在预留处的直线线路上（预留的最远点到直线线路的垂直交叉点），面向预留。
背面（相当编号处）标明标石距预留最远点的距离，单位为米，取两位小数，只标数字；接头处的标石埋在直线线路上,面向接头；监测金属护套对地绝缘电阻的接头处采用监测标石；预留标石埋在预留处的直线线路上,面向预留；地下障碍物标石面向始端。
2）标石的编号以一个中继段为独立编号单位,编号顺序自A端至B 端,或按设计文件/竣工资料规定；直线标石设置距离间距最大不超过70米，空闲地段，百姓挖沙、取土频繁地段，有外力施工迹象地段，城乡结合部位及其他安全隐患特殊地段，应差异化标准要求适当加密，标石编号规则如表1所示。
附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房ODF003 05 K1K2--- ODF004 04 K1K2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID 、原名称）和端口信息，并注明是收还是发，如果是PDH 设备，请注明PDH 设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:举例一孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G 为至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下： 本端设备信息；电路名称：ODF （或者对端设备信息）：35-枢三楼扩展6-SLQ4-1 收 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 发602-蛟桥-24-JL64-1 发蛟桥至安义龙津华为10GODF7/1/1035-枢三楼扩展6-SLQ4-1 发 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 收标签正面标签反面标签一正面：标签一反面：标签二正面：标签二反面：5、数据设备现场贴标规范（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。
竭诚为您提供优质文档/双击可除光纤标签模板篇一：光缆清查的标签及挂牌规范(1)附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房odF00305k1k2---odF00404k1k2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元id、原名称）和端口信息，并注明是收还是发，如果是pdh设备，请注明pdh设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端odF位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:本端设备信息；举例一1-孺子路”华为10g的622m光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二35-枢三楼扩展6-slq4-1收2500+至metRo5000的622m 环1-孺子路3楼4-slq4a-2发电路名称：odF（或者对端设备信息）：35-枢三楼扩展6-slq4-1发2500+至metRo5000的622m环1-孺子路3楼4-slq4a-2收602-蛟桥的，该10g为至安义龙津的10g，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下：602-蛟桥-24-jl64-1发标签一正面：标签一反面：标签二正面：标签二反面：蛟桥至安义龙津华为10godF7/1/10蛟桥至安义龙津华为10godF7/1/225（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置ip地址、本端信息、对端信息等内容。
光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号，标牌与竣工资料相符；2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地;4、入局光缆进出孔要用防火泥堵塞；5、光缆在槽道中布放应顺直，无明显扭绞、交叉，不得溢出槽道，拐弯适度，无死弯，光缆进出槽道部位应绑扎并有挂牌；二、交接箱1、交接箱装配应零配件齐全，接头排应无损坏，端子牢固，编扎好的成端光缆应在箱内固定，并进行对号测试和绝缘测试，漆面应完好。
2、交接箱必须单设接地，接地线应符合设计要求，其接地电阻应不大于10欧姆。
进入交接箱的光缆必须接地并挂标识牌。
3、交接箱箱号、光缆编号的漆写（印)应符合设计要求，交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐，无接头且不影响模块支架开启;4、墙式交接箱的安装位置，应选择坚实、牢固、安全的墙面，交接箱底部距地平线、箱体距墙角应符合设计要求（包括室内交接箱）;架空交接箱的安装，应根据设计要求采用H型杆,并加装工作平台；落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。
5、成端是否规范（要有余留,保证可随时调换，特别是主干光缆部分)6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。
三、线路架空杆路：1、架空光缆抽查的长度应不小于光缆全长的10%，沿线检查杆路与其他设施间距（含垂直、水平）、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施.2、电杆应按设计规定的杆距立杆.一般情况下，市区光缆线路的杆距为35～40m，郊区明线线路的杆距为45～50m。
因地形特殊情况距离不要超过65米。
3、竖立电杆应达到下列标准：直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50㎜，电杆本身应上下垂直.角杆应在线路转角点内移，水泥电杆的内移值为100~150㎜,木杆的内移值为200～400㎜，因地形限制或装撑木的角杆可不内移.终端杆竖立后应向拉线侧倾斜100～200㎜。

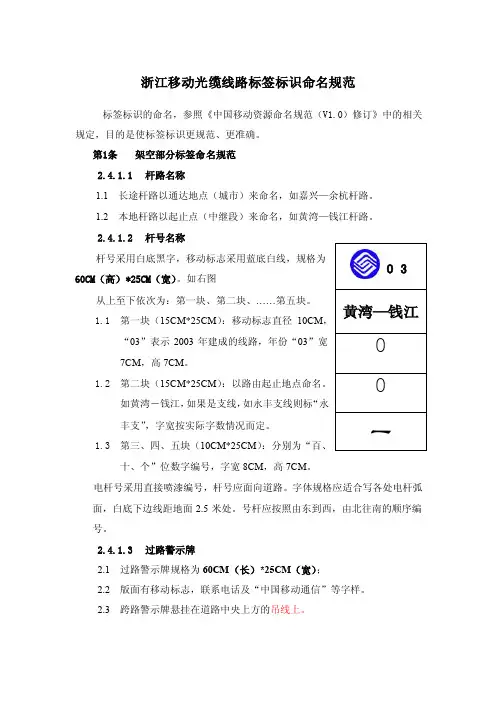

浙江移动光缆线路标签标识命名规范标签标识的命名，参照《中国移动资源命名规范（V1.0）修订》中的相关规定，目的是使标签标识更规范、更准确。
第1条架空部分标签命名规范2.4.1.1杆路名称1.1长途杆路以通达地点（城市）来命名，如嘉兴—余杭杆路。
1.2本地杆路以起止点（中继段）来命名，如黄湾—钱江杆路。
2.4.1.2杆号名称60CM（高）*25CM（宽）。
如右图从上至下依次为：第一块、第二块、……第五块。
1.1第一块（15CM*25CM）：移动标志直径10CM，“03”表示2003年建成的线路，年份“03”宽7CM，高7CM。
1.2第二块（15CM*25CM）：以路由起止地点命名。
如黄湾－钱江，如果是支线，如永丰支线则标“永丰支”，字宽按实际字数情况而定。
1.3第三、四、五块（10CM*25CM）：分别为“百、十、个”位数字编号，字宽8CM，高7CM。
电杆号采用直接喷漆编号，杆号应面向道路。
字体规格应适合写各处电杆弧面，白底下边线距地面2.5米处。
号杆应按照由东到西，由北往南的顺序编号。
2.4.1.3过路警示牌2.1 过路警示牌规格为60CM（长）*25CM（宽）；2.2 版面有移动标志，联系电话及“中国移动通信”等字样。
2.3 跨路警示牌悬挂在道路中央上方的吊线上。
2.4.1.4电杆警示牌2.1 电杆警示牌规格为20CM（宽）* 50CM(高)。
2.2 版面有移动标志，联系电话及“中国移动”等字样。
分别书有“严禁向光缆线路射击”、“严禁在光缆线路下建房搭棚”、“通信线路国家法律保护”等。
2.3 电杆警示牌由铁皮外镀搪瓷制作而成。
2.4 警示牌挂在杆号上方50CM处。
2.4.1.5架空光缆挂牌4.1 架空光缆挂牌主要绑扎在光缆上，白底黑字，规格为8CM（长）*4CM（宽），材料建议采用铝材，不易老化。
4.2架空光缆挂牌上应有中国移动标志，主要填写施工日期、光缆中继段、光缆型号、芯数、联系电话等。
4．3 除转角、终端、接头、余线杆等特殊杆需悬挂光缆挂牌外，其他直线杆每5根杆也需悬挂一块光缆挂牌。
设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。
1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。
1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。
1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M线等。
1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。
1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1。
表1-11.3 设施设备标签（平贴方式）1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。
铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。
标签标识标准化规范——线缆标识篇一、参考标准1.TIA/EIA-606-A（1）线缆标识的要求- TIA/EIA-606 6.2.2水平和主干子系统电缆在每一端都要标识。
推荐用标签贴于电缆的每一端而优于只是给电缆作标志。
作为适当的管理，额外的电缆标识可以被要求在中间的位置，像管道的末端，主干的接合处，检修口和牵引盒。
（2）应用要求-TIA/EIA-606 8.2.2.3电缆标签要有一个耐用的底层，像乙烯基，适合于缠绕。
乙烯基有很好的一致性，因此很适合于缠绕，并且能够经受弯曲。
推荐使用带白色打印区域和透明尾部的标签，这样当包裹电缆时可以用透明尾部覆盖打印的区域，起到保护作用。
透明的尾部应该有足够的长度以包裹电缆一圈和一圈半。
（3）连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。
2.数据中心布线系统设计与施工技术白皮书（1）所有需要标识的设施都要有标签。
建议按照“永久标识”的概念选择材料，标签寿命应能与布线系统设计的寿命相对应；建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签能达到环保RoHS指令要求；标签应打印，应保持清晰、完整，并能满足环境的要求。
（2）线缆标签分为三类：a. 单根线缆最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损；b. 单根线缆也可以使用非覆盖保护膜标签——旗形标签，热伸缩套管式标签；c.对于成捆的线缆，建议使用标识卡来进行标识。
这种标识卡可以通过尼龙扎带或毛毡带与线缆捆固定，可以水平或者垂直放置。
二、规范要求1．材质：乙烯覆盖保护膜，聚丙烯（旗型标签），尼龙布（吊牌）。
2.背胶：丙烯酸基粘胶。
3.使用年限：8年以上。
4．所有材质必须通过UL969认证（美国保险商试验所）（产品包装必须有UL认证标志），拥有相应测试报告TDS数据技术表。
5.为保护网络维护员工的身体健康和环境保护的要求，所有材质必须符合环保RoHS指令要求（能够提供相关证明文件）。

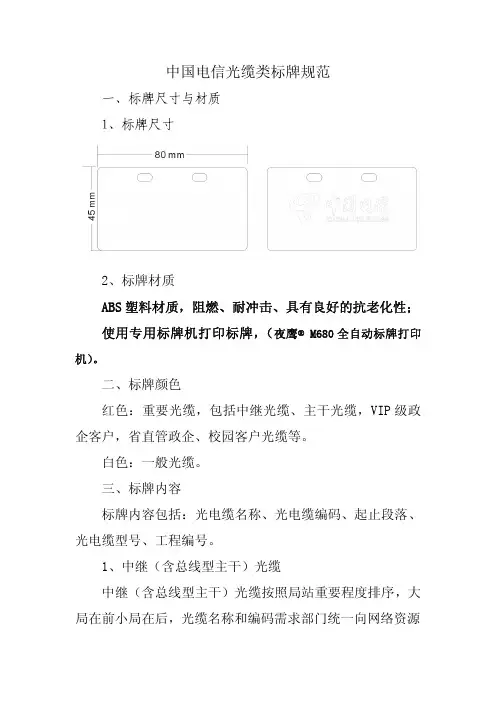

中国电信光缆类标牌规范
一、标牌尺寸与材质
1、标牌尺寸
2、标牌材质
ABS塑料材质，阻燃、耐冲击、具有良好的抗老化性；
使用专用标牌机打印标牌，（夜鹰®M680全自动标牌打印机）。
二、标牌颜色
红色：重要光缆，包括中继光缆、主干光缆，VIP级政企客户，省直管政企、校园客户光缆等。
白色：一般光缆。
三、标牌内容
标牌内容包括：光电缆名称、光电缆编码、起止段落、光电缆型号、工程编号。
1、中继（含总线型主干）光缆
中继（含总线型主干）光缆按照局站重要程度排序，大局在前小局在后，光缆名称和编码需求部门统一向网络资源
中心申请，由网络资源中心统一分配。
示例：
2、主干光缆
示例：
3、配线光缆
示例：。
附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房ODF003 05 K1K2---ODF004 04 K1K2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID、原名称）和端口信息，并注明是收还是发，如果是PDH设备，请注明PDH设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:举例一孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G为 至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下：标签一正面：标签一反面：标签二正面：标签二反面：5、数据设备现场贴标规范（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。
一、光缆吊牌
1、光缆交接箱、光分纤箱、光分配箱、楼道箱、ONU箱
等箱体内光缆加强芯固定处必须吊牌。
2、人手井内必须吊牌。
3、引上盘留、滴水弯处必须吊牌。
4、有余线圈位置必须吊牌。
5、接头盒处必须吊牌。
6、多条光缆同向有分歧处，分歧光缆必须吊牌。
7、直线杆路吊线400米需吊牌，分支杆必须吊牌。
二、光缆走线
1、所有引上引下必须套PVC管保护，保护管必须入地连
接管道井或直埋管，不能露出光缆外皮。
2、所有墙壁管线必须横平竖直，并需要保持一定的光缆幅
度弯。
卡子必须按要求顶固。
3、所有引入室内进入光分纤箱等箱体内的光缆必须套波
纹管保护，进入箱体前要有自然的滴水弯幅度，并要保持美观，必须顶固。
4、部分PVC套管连接部分考虑到弯度，可采用波纹管连
接转弯的PVC管，接口处必须用扎带扎死。
5、所有箱体进出光缆孔、墙洞孔、套管出口等必须用橡皮
泥等封口，并保持美观。
6、所有引上处人手井、光分纤箱等箱体墙外吊线必须要
有余线圈。
三、光缆接续
1、光缆接续必须采用松套管保护进入融纤盘，加强芯必须
固定稳当。
2、光分纤箱等箱体内不得再预留光缆，裸光纤在融纤盘内
应预留较长长度。
3、光分纤箱等箱体光缆余线必须盘留在室外吊线上或引
下的人手孔内，余线圈必须按要求绑扎好，并固定。
4、光分纤箱等箱体成端的尾纤走线要美观，并固定在法兰
盘上，并做好标签说明。
5、接头盒必须按要求固定，余线圈必须按每条光缆分别盘
留并绑扎，注意美观，必须封焊。
小区宽带设备线缆标签规范版本号：1.0.0编制日期：2015年5月中国移动通信四川公司网络部编制目录1.前言 (3)2.适用范围 (3)3.标签总体要求 (3)4.标签技术要求 (4)5.标签命名要求 (4)5.1OLT出端标签 (4)5.2机房ODF入端标签 (5)5.3机房ODF出端标签 (5)5.4光交箱熔纤盘入端标签（机房ODF至光交） (6)5.5光交箱熔纤盘出端标签（光交至一级分光器） (7)5.6一级分光器入端标签 (7)5.7一级分光器出端标签 (8)5.8光交箱熔纤盘入端标签（一级分光器下行至光交） (9)5.9光交箱熔纤盘出端标签（光交下行至二级分光器） (10)5.10二级分光器入端标签 (10)5.11二级分光器出端标签 (11)5.12二级分光器标签 (12)5.13分纤箱（DB箱）标签 (13)5.14其他 (13)1.前言随着四川移动小区宽带规模的不断扩大，网络设备、线缆等基础设施数量的不断增多，清晰、规范、统一的标识是资源管理、装/移/拆机、网络日常维护、故障处理效率提升的有力保障。
为有效提升小区宽带的运维服务质量，特制定本规范。
本规范遵循中国移动通信集团公司下发的相关标签规范。
在具体实施过程中,也将根据新颁布的规范、规定进行相应补充与修订。
本标准规范了四川移动小区宽带的网络设备和线缆标签的设计、制作和粘贴等。
在实际应用中，除执行本标准外，还应符合现行有关规范、标准的要求。
本规范解释权属于中国移动通信集团四川公司网络部，自发布之日起执行。
2.适用范围本标准适用四川移动小区宽带的OLT、一级分光、二级分光、尾纤、熔纤盘等设备线缆的标签，供四川移动内部使用。
3.标签总体要求1)小区宽带须从OLT到末端分光器所经过设备、线缆粘贴标签。
线缆两端标签包含FR(本端)、TO(远端)和业务等信息。
2)粘贴的标签能清晰准确，反映OLT、一级分光器、二级分光器的上下级对应关系，光缆路由信息。
五、光缆拓扑图中必画项（待制订）（一） 中继图中继图上的必画项：图名表、局站、ODF 、光交接箱、光分纤箱、光终端盒、中继光缆段、光缆接头、指北针。
以上各项除指北针均要求标注，图名表内容要求填全。
接头所在人手井符号和编号、引上、封存、光缆长度、纤芯数、规格程式也必须表示出来。
如图：（二） 主干图主干图上的必画项：图名表、局站、ODF 、光交接箱、光分纤箱、光终端盒、主干光缆段、光缆接头、指北针。
以上各项除指北针均要求标注，图名表内容要求填全。
接头所在人手井符号和编号、引上、封存、光缆长度、纤芯数、规格程式也必须表示出来。
如图：指北针 局站 ODF图名表接头封存（三） 配线图配线图上的必画项：图名表、用户局站、ODF 、光交接箱、光分纤箱、光终端盒、配线光缆段、光缆接头、指北针。
以上各项除指北针均要求标注，图名表内容要求填全。
封存（是否只标注出交接箱的第一段光缆段）、光缆长度、纤芯数、规格程式也必须表示出来。
如图： 局站 图名表光交接箱接头指北针 光终端盒 ODF 封存注：光缆段纤芯的对应关系是否标注，如何标注？第五部分 光缆芯序录入规范（待制定）一、光缆纤芯录入规范在光缆纤芯表中应录入光缆的所有纤芯，并且要录入纤芯的使用情况：正常（默认）、坏纤、封存。
两边的成端设备在光交接设备的智能卡片中录入。
如图：组色、色谱、预分配用途是否录入？指北针光交接箱图名表光终端盒 用户局站封存配线光缆二、智能卡片录入规范●ODM编号录入界面中应录入ODF架端子和ODM端子之间的对应关系，用于管线和传输ODF端子间的关联。
●端口使用列表：光交接设备中正常端子的成端和跳接在端口使用列表中录入，包括：光交接设备端子及其占用状态（空闲、预占、占用、预留、坏端子、备用）、光缆段纤芯同端子的成端、端子间跳接、成端直连、光路编号、路由顺序号，如图：●端口智能卡片：显示光交接设备端子面板图。
录入每排端子上成端光缆的方向和纤芯数，生成端子及熔纤盘的排列图。
光缆巡检挂牌制随着信息技术的迅猛发展，光缆作为现代通信的重要载体，承担着连接世界的重要使命。
然而，随着光缆使用时间的增长，光缆故障率也逐渐升高，给通信网络的稳定运行带来了不小的困扰。
为此，光缆巡检挂牌制应运而生。
光缆巡检挂牌制是指对光缆进行定期巡检，将巡检的结果以标贴的形式挂在光缆上，以提醒相关部门对光缆的状况进行及时维护和修复。
这一制度的实施，不仅可以提高光缆的故障检测和处理效率，更可以为维护光缆网络的稳定性做出重要贡献。
首先，光缆巡检挂牌制可以增加光缆故障的发现率。
通过定期巡检光缆，工作人员可以全面地了解光缆的运行状况，发现潜在的故障点和隐患。
并将巡检结果挂在光缆上，不仅可以提醒相关部门关注光缆的状况，也可以引导员工更加关注和重视光缆的维护和管理工作。
其次，光缆巡检挂牌制可以加快故障处理的速度。
在光缆发生故障时，相关部门可以通过查看挂牌的巡检结果，快速定位故障点，避免了大量时间的浪费。
相比于无挂牌制度，光缆巡检挂牌制可以更早地发现故障并及时处理，从而缩短故障恢复时间，提高网络运行的持续性和稳定性。
此外，光缆巡检挂牌制还可以提高光缆的维护管理效果。
通过挂牌的形式公开光缆的巡检结果，不仅可以促使相关部门加强对光缆的维护工作，也可以激励工作人员对光缆的状况进行关注和监测。
这一制度的实施，可以促使光缆的维护管理工作更加规范化、专业化，提高光缆的使用寿命和通信网络的可靠性。
最后，光缆巡检挂牌制需要各相关部门共同努力。
光缆巡检是一项复杂的工作，需要工作人员具备专业的知识和技能。
各部门应加强对工作人员的培训和管理，提高其巡检能力和专业素质。
同时，各相关部门应加强协作与合作，确保光缆巡检工作的顺利进行，为通信网络的稳定运行提供保障。
综上所述，光缆巡检挂牌制作为一种提高光缆故障处理效率和网络稳定性的管理手段，具有重要的指导意义。
各相关部门应积极响应，共同合作，加强光缆的巡检和维护管理工作，为打造高效、稳定的通信网络做出贡献。

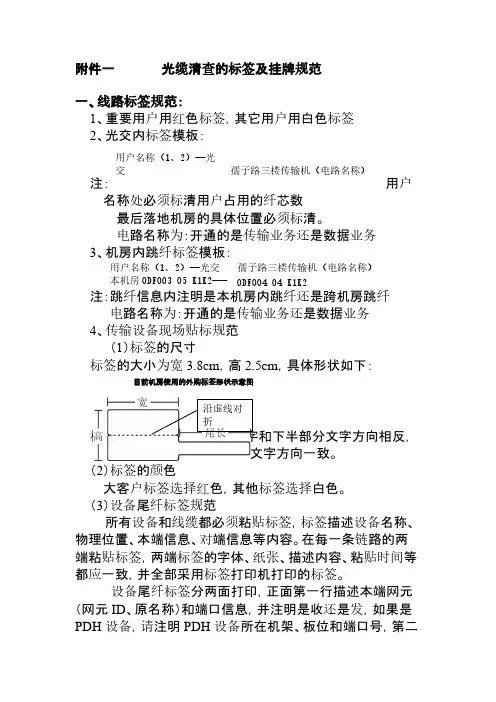

附件一光缆清查的标签及挂牌规范
一、线路标签规范：
1、重要用户用红色标签，其它用户用白色标签
2、光交内标签模板：
用户名称（1、2）--光交孺子路三楼传输机（电路名称）
注：用户名称处必须标清用户占用的纤芯数
最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务
3、机房内跳纤标签模板：
用户名称（1、2）--光交孺子路三楼传输机（电路名称）
本机房ODF003 05 K1K2--- ODF004 04 K1K2
注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务
4、传输设备现场贴标规范
（1）标签的尺寸
标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图
沿虚线对
折
标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色
大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范
所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID 、原名称）和端口信息，并注明是收还是发，如果是PDH 设备，请注明PDH 设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:
举例一
孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:
标签一正面：
标签一反面：
标签二正面：
标签二反面：
举例二
602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G 为
至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下： 本端设备信息；
电路名称：
ODF （或者对端设备信息）：
35-枢三楼扩展6-SLQ4-1 收 2500+至METRO5000的622M 环
1-孺子路3楼4-SLQ4A-2 发
602-蛟桥-24-JL64-1 发
蛟桥至安义龙津华为10G
ODF7/1/10
35-枢三楼扩展6-SLQ4-1 发 2500+至METRO5000的622M 环
1-孺子路3楼4-SLQ4A-2 收
标签正面
标签反面
标签一正面：
标签一反面：
标签二正面：
标签二反面：
5、数据设备现场贴标规范
（1
）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。
（2）在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，尽可能采用标签打印机打印的标签，如不具备标签打印机，也要求确保标签的质量，包括粘度、印刷清晰度等。
（3）不同的电路贴标签时要求以颜色区分。
中继电路采用黄色标签纸。
重要用户电路采用红色标签纸。
普通用户电路用白色标签纸。
（4）设备标签规范
设备标签分两行打印，第一行描述“局名”、“设备类型”、“设备型号”、“序号”等信息,其中“序号”是以“设备类型”为参考编排，即表示该类型设备中的第N 台设备，如果只有1台设备则省略；第二行描述该设备的管理IP ，其标签格式如下:
举例一
何坊西路第8个DSLAM 节点是华为MA5600,管理IP 为: 59.53.159.99,其标签如下:
602-蛟桥-24-JL64-1 收 蛟桥至安义龙津华为10G
ODF7/1/22
举例二
孺子路公众网汇聚交换机为华为S6506R,管理IP为:
59.52.130.6,其标签如下:
（5）线缆标签分两面，正面表示本端的信息，反面表示对端的信息，正反两面的长度相等，中间的间距约等于线缆的周长。
每一面又分成两行，有两种情况：
1)如果涉及的是设备之间的电路，则正面的第一行描述的是该电路A端设备的信息，反面的第一行描述的是该电路B端设备的信息。
其中“序号”是以“设备类型”为参考编排，即表示该类型设备中的第N台设备，如果只有1台设备则省略；正面的第二行描述的是A端的物理位置和端口信息，反面的第二行描述的是B端的物理位置和端口信息或该电路所经过的ODF、光猫等信息。
其中物理位置的编号与资源管理系统中一致，端口类型有E（10/100M以太网）、G（1000M 以太网）、A（ATM接口）、S（serial接口）等，槽位与端口之间用“/”间隔其标签格式如下:
举例一
位于何坊西路局7排3列的第8台DSLAM设备是华为MA5600，通过15槽0号以太网端口用一根五类缆与本局3排2列的公众网交换机6506R的3/0/12号以太网端口相连，则该五类缆两端的标签规范如下：
举例二
椤上村的第2台DSLAM设备的连接方式是：何坊西路5排3列公众网6503-3/0/2 =》RC03_A-11 =》3排2列ODF1-1-F3F4，则网线和光纤上的标签规范分别如下：
网线的标签
光纤的标签
举例三
位于解放西路局4排3列的第15台DSLAM节点是爱立信ANX，通过3槽0号ATM端口光纤上行，连接方式是：解放西路4排3列爱立信ANX-A3/0 =》ODF2-3-F3F4 =》迎宾8750-11/0，则该光纤两端的标签规范如下：
2)如果涉及的是用户电路，则正面的第一行描述的是用户名称，反面的第一行描述的是用户的电路编号。
正面的第二行描述的是局端设备的物理位置和端口信息，反面的第二行描述的是该电路所经过的ODF、光猫等信息。
其中物理位置的编号与资源管理系统中一致，端口类型有E（10/100M 以太网）、G（1000M以太网）、A（ATM接口）、S（serial 接口）等，槽位与端口之间用“/”间隔其标签格式如下:
举例一
南昌市第三中学为专线LAN用户，宽带编号为
10800123456，连接方式是：6排3列专线网6503-E3/0/12
=》6排3列RC03_A-11 =》3排2列ODF3-3-F3F4，
则网线和光纤上的标签规范分别如下：
网线的标签
光纤的标签
四、其它
施工方在工程施工完毕后，应及时进行资源录入。
并把现场的资料（如局端ODF位置、尾纤接口类型/长度、光猫位置/型号、槽位/端口信息等）移交给维护部门，维护部门将设置专门的接口人。
施工现场要清理整洁，工程余料按相关规定处理。
