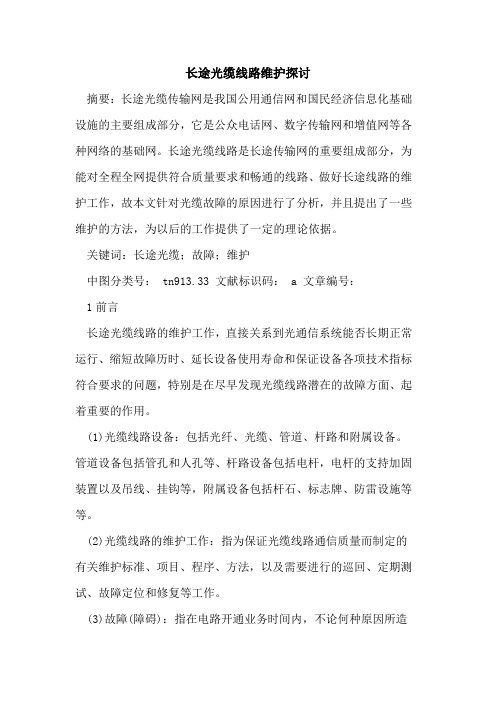

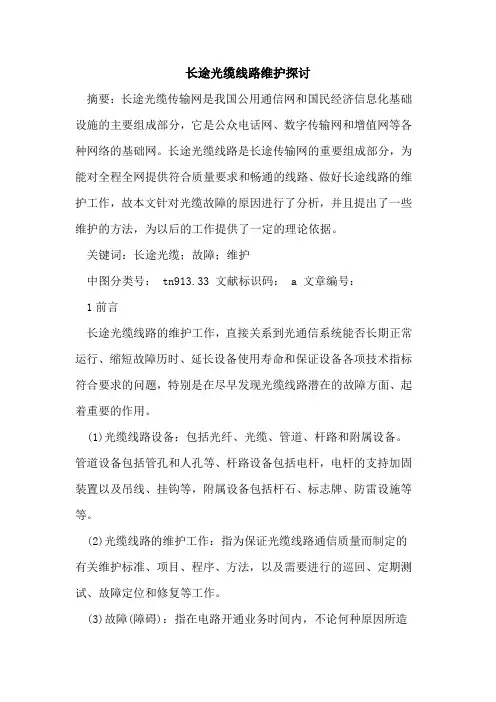

长途光缆线路维护探讨摘要：长途光缆传输网是我国公用通信网和国民经济信息化基础设施的主要组成部分，它是公众电话网、数字传输网和增值网等各种网络的基础网。
长途光缆线路是长途传输网的重要组成部分，为能对全程全网提供符合质量要求和畅通的线路、做好长途线路的维护工作，故本文针对光缆故障的原因进行了分析，并且提出了一些维护的方法，为以后的工作提供了一定的理论依据。
关键词：长途光缆；故障；维护中图分类号： tn913.33 文献标识码： a 文章编号：1前言长途光缆线路的维护工作，直接关系到光通信系统能否长期正常运行、缩短故障历时、延长设备使用寿命和保证设备各项技术指标符合要求的问题，特别是在尽早发现光缆线路潜在的故障方面、起着重要的作用。
(1)光缆线路设备：包括光纤、光缆、管道、杆路和附属设备。
管道设备包括管孔和人孔等、杆路设备包括电杆，电杆的支持加固装置以及吊线、挂钩等，附属设备包括杆石、标志牌、防雷设施等等。
(2)光缆线路的维护工作：指为保证光缆线路通信质量而制定的有关维护标准、项目、程序、方法，以及需要进行的巡回、定期测试、故障定位和修复等工作。
(3)故障(障碍)：指在电路开通业务时间内，不论何种原因所造成的电路中断或质量降低以致用户反映无法使用的情况。
故障可以分为局内故障和线路故障两种。
线路故障又分为全阻性故障和非全阻性故障(即一般故障)两种。
(4)光缆线路故障历时：自使用单位通知并交出相关线路时起，到故障修复交还使用单位时止所经历的时间。
按照电信部门的规定，光缆线路故障查修时限为：12芯(含12芯)以下为36h，12芯以上为48 h。
2线路故障的原因长途光缆线路故障产生的原因是多种多样的，归纳起来主要有以下三个方面：外力影响(包括人为破坏)、施工或设备质量差.以及自然灾害。
据统计，基建地所发生的光缆故障多是由施工人员造成的。
近几年来，由于国民经济迅速发展，基建的规模不断扩大，各种施工项目都会严重危及光缆线路的安全。
光缆维护方案范文光缆作为网络传输的重要设备，通常需要进行定期的维护和保养，以保证其正常运行和延长使用寿命。
下面将就光缆维护方案进行详细说明。
1.定期检查光缆的外观和物理连接：定期检查光缆的外观，包括光缆的外皮是否有裂纹、划痕或损坏，光缆接口的连接是否松动或氧化。
如发现问题，及时修复或更换。
2.清除光缆周围的杂物和污垢：光缆周围的杂物和污垢可能会对光缆的传输效果产生负面影响。
定期清除光缆周围的杂物和污垢，确保光缆的工作环境干净整洁。
3.定期进行光缆长度测试：采用光缆长度测试仪测量光缆的长度，确认光缆是否符合设计要求。
如果发现光缆长度不符合要求，需要对光缆进行修复或更换。
4.定期进行光缆传输性能测试：使用光缆测试仪检测光缆传输的信号质量和传输速率，以确保光缆传输性能的稳定性和可靠性。
如发现传输性能不良，需要进行故障排查和修复。
5.定期进行光缆光功率测试：光缆的正常工作需要保持适当的光功率水平，定期使用光功率仪测试光缆的光功率，确保其处于正常范围内。
如发现光功率异常，需要排查故障原因并进行修复。
6.定期清洁光缆接口：光缆接口上的灰尘、油渍等污染物可能会影响光信号的传输质量，定期使用光纤清洁剂清洁光缆接口，以确保光缆传输的稳定性和可靠性。
7.定期备份光缆数据：光缆传输的数据是非常重要的，因此定期进行光缆数据的备份工作，确保数据的安全和可恢复性。
备份数据可以采用磁盘、云存储等方式进行。
8.定期进行光缆保护套管更换和修复：光缆保护套管起到保护光缆免受外部环境和物理损伤的作用。
定期检查和更换光缆保护套管，如发现损坏或老化，及时进行修复或更换。
9.定期进行光缆标识和记录更新：光缆的标识和记录是光缆维护的重要工作之一、定期对光缆进行标识和记录的更新，包括光缆的名称、长度、用途等信息。
这样可以方便后续的维护管理工作。
总结起来，光缆的维护方案主要包括定期检查和清理光缆的外观和物理连接、定期测试光缆的长度、传输性能和光功率、定期清洁光缆接口、定期备份光缆数据、定期更换和修复光缆保护套管、定期更新光缆的标识和记录等。
光缆线路维护方案光缆线路的维护方案通信光缆由于其敷设方式不同，因此具体维护工作也不同，但大都能够归纳为日常维护和技术维护两大类。
1日常维护日常维护工作是以光缆竣工技术资料为依据，包括光缆路由、接头位置，各通道光纤的衰减，接头衰减及总衰减(包括双向、背向、散射曲线)等等，认真地保存和掌握这些技术资料，维护部门可以对线路各个通道的接头位置、距离、型号及其衰减一目了然，从而有目的地组织人力，进行下列维护工作。
(1)定期巡视，定点特殊巡察，随时消除光缆线路路由上堆放的易燃易爆物品和腐蚀性物质，设置标石、标志牌和宣传牌，制止妨碍光缆的建筑施工、植树以及砍草修路等活动，对光缆路由上易受冲刷、挖掘地段进行培土加固和必要的修整。
(2)当直埋式光缆线路路由上出现地面下陷时，光缆会受到侧压力和张力的影响，因此，要求快速查明原因，加以处理。
(3)保持人孔、地下室、水线房的整洁，定期对光缆托架、光缆标志及地线进行检查维修。
(4)保证管道光缆在人孔中不得受挤压，光缆弯曲应符合标准。
管道光缆的接头盒安放要求牢固，防止出现腐蚀、损伤、变形等情况。
(5)定期对架空光缆线路进行加固维修。
要求吊线挂钩间距均匀，光缆转弯处曲率半径不能过小，架空光缆的接头盒要固定牢固，保证其各处不能受损。
(6)对水底光缆的维护，则要求水底光缆线路岸滩部分，光缆不得裸露在外面，水中部分要掩埋在河床内，如发现光缆悬空时要及时维修。
另外，禁止在水线区抛锚、捕鱼、炸鱼、挖沙等项活动。
2技术维护光缆线路的技术维护包括对光纤衰减常数、光纤后向散射的检查、光缆中金属线对的电气性能和直埋光缆外护套的钢带对地绝缘电阻指标。
(1)光纤衰减常数：在光纤数字通信系统的使用寿命之内，由于老化、温度和维护过程等因素的影响，中继段光纤总衰减会有一定的变化，但与竣工时的总衰减值相比，不宜超过0.1dB/km，而在应急抢修过程中需接续光纤时，单模光纤的接头损耗应小于0.2dB，在正式修复或改造线路工程完工后，单模光纤的平均接头损耗应不大于0.1dB。
（完整版）光缆线路维护规程⽬录第⼀章总则 (3)第⼆章维护体制 (4)第⼀节维护组织机构及其职责 (4)第⼆节维护业务的领导关系 (8)第三节维护责任的划分 (8)第三章维护⼯作基本制度 (9)第⼀节岗位责任制 (9)第⼆节包线制度 (12)第三节维护作业计划 (13)第四节技术档案和资料管理 (13)第五节备品备件及仪表⼯具管理 (15)第四章线路设备的管理 (16)第⼀节线路设备的分类与组成 (17)第⼆节线路设备的管理 (18)第三节代维设备的管理 (19)第四节线路设备的重点维修 (20)第五章线路设备维护 (22)第⼀节通则 (22)第⼆节路⾯维护 (23)第三节架空线路和⽔线维护 (26)第四节主要维护技术指标及要求 (28)第五节通信线路的防护 (29)第六节障碍处理及维护 (30)第七节辅助系统及配套设备的维护 (33)第六章光缆线路⾃动监测系统的维护和管理 (34)第七章质量管理 (36)第⼀节通则 (36)第⼆节质量监督检查 (36)第三节质量统计分析及质量考核评定 (37)第⼋章安全和保密 (38)第⼀章总则第1条通信光缆线路（以下统称线路设备）是铁通公⽤通信⽹的重要组成部分，⽤以传输⾳频、数据、图象和视频等通信业务。
随着通信向宽带、⾼速发展，通信⽹中越来越多地使⽤光缆。
为对全⽹提供符合质量要求和畅通的线路设备，并为⽤户提供满意的服务，做好线路设备的维护和管理⼯作，特制定本规程。
第2条线路设备的维护和管理应采⽤集中管理、集中维护和监控的体制。
线路设备维护和管理的基本任务是：1、保证线路设备完好，运⾏正常，各项性能符合维护指标要求。
2、预防障碍并尽快地排除障碍，减少障碍引起的损失。
3、做好技术档案资料的管理，保证技术档案资料完整、正确。
4、做好维护质量管理，在保证通信质量的前提下，合理使⽤维护费⽤。
第3条本规程中的维护指标，供线路维护中⼼使⽤，不等同于线路设备的⽣产指标、⼯程设计指标及验收指标。

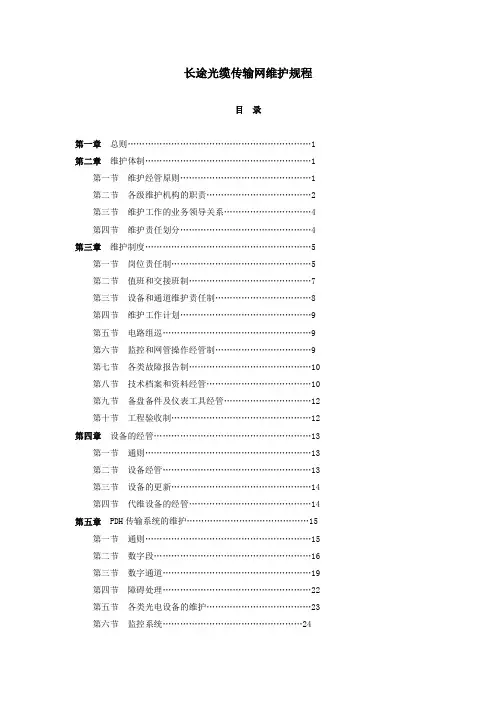

长途光缆传输网维护规程目录第一章总则 (1)第二章维护体制 (1)第一节维护经管原则 (1)第二节各级维护机构的职责 (2)第三节维护工作的业务领导关系 (4)第四节维护责任划分 (4)第三章维护制度 (5)第一节岗位责任制 (5)第二节值班和交接班制 (7)第三节设备和通道维护责任制 (8)第四节维护工作计划 (9)第五节电路组巡 (9)第六节监控和网管操作经管制 (9)第七节各类故障报告制 (10)第八节技术档案和资料经管 (10)第九节备盘备件及仪表工具经管 (12)第十节工程验收制 (12)第四章设备的经管 (13)第一节通则 (13)第二节设备经管 (13)第三节设备的更新 (14)第四节代维设备的经管 (14)第五章 PDH传输系统的维护 (15)第一节通则 (15)第二节数字段 (16)第三节数字通道 (19)第四节障碍处理 (22)第五节各类光电设备的维护 (23)第六节监控系统 (24)第七节辅助系统 (24)第八节光缆线路测试维护配合 (25)第九节业务接口 (25)第六章 SDH传输系统的维护 (25)第一节通则 (25)第二节再生段和复用段 (26)第三节通道 (28)第四节同步与定时 (29)第五节障碍处理 (30)第六节定期测试 (34)第七节光接口 (34)第八节网管系统 (35)第九节辅助系统 (36)第七章DWDM 传输系统的维护 (36)第一节通则 (36)第二节DWDM系统的工作波长 (37)第三节光放大段和复用段 (38)第四节光再生段 (39)第五节网络性能 (39)第六节日常维护 (40)第七节障碍处理 (41)第八章配套设备的维护 (42)第一节通则 (42)第二节电源和地线 (43)第三节配套设备的维护 (44)第八章质量经管 (44)第一节通则 (44)第二节质量监督检查 (44)第三节质量统计分析 (45)第四节质量考核评定 (47)第九章机房经管和安全保密 (48)第一节一般要求 (48)第二节机房工作安全和保密规则 (48)第三节无人站和无人值守机房的经管 (49)附录一光缆干线传输机房(机务站)常用仪表 (51)附录二通道投入业务(BIS)性能限值 (52)附录三混合通道的维护 (54)附录四铁路专用通信进网接口参数规定 (55)附录五数字通信系统命名规定 (56)第一章总则第1条为了加强长途光缆传输系统的维护和经管，减少系统故障，缩短故障延时，延长系统使用年限，提高全程全网的传输质量，特制定本维护规程。
长途通信干线光缆传输系统线路工程设计规范1、光缆线路路由的选择1.1 直埋光缆线路路由的选择1.1.1光缆线路路由方案的选择,应以工程设计任务书和干线通信网络规划为基础,进行多方案比较｡必须保证通信质量,使线路安全可靠､经济合理和便于施工､维护｡在满1.1.2足干线通信要求的前提下,可适当考虑沿线地区的通信需求｡1.1.3选择光缆线路路由时,应以现有的地形地物､建筑设施和既定的建设规划为主要依据,并应充分考虑铁路､公路､水利､长途管道等有关部门发展规划的要求｡1.1.4光缆线路路由一般宜避开干线铁路,且不应靠近重大军事目标｡1.1.5光缆线路路由,在符合大的路由走向的前提下,宜沿靠公路,但应顺路取直,避开路边设施和计划扩改地段,距公路不宜小于50米｡1.1.6光缆线路路由应选择在地质稳固､地势较为平坦的地段,尽量减少翻山越岭,并避开可能因自然或认为因素造成危害的地段｡路由的选择应充分考虑到线路稳固､运行安全､施工及维护方便和投资经济的原则｡1.1.7宜选择在地势变化不剧烈､土石方工作量较少的地方,避开滑坡､崩塌､泥石流､采空区及岩溶地表塌陷､地面沉降､地裂缝､地震液化､沙埋､风蚀､盐渍土､湿陷性黄土､崩岸等对光缆安全有危害的地方｡应避开湖泊､沼泽､排涝蓄洪地带,尽量少穿越池塘､沟渠,在障碍较多的地段应合理绕行,不宜强求长距离直线｡并应考虑建设地域内水利及土地利用长期规划的影响｡1.1.8光缆线路穿越河流,当过河地点附近存在可供光缆敷设的永久性桥梁时,光缆宜在桥上通过｡采用水底光缆时,应选择在负荷敷设水底光缆要求的地方,并应兼顾大的路由走向,不宜偏离过远,对于河势复杂､水面宽阔或航运繁忙的大型河流,应着重保证水线的安全,在这种情况下可局部偏离大的路由走向｡1.1.9光缆线路通过水库的位置,应在水库的上游｡当必须在水库的下游通过时,应考虑水库发生事故,危及光缆安全时的保护措施｡1.1.10光缆不应在水坝上或坝基下敷设｡如需在该地段通过时,必须报批工程主管单位和水坝主管单位,批准后方可实施｡1.1.11光缆不宜穿过大的工业用地,如大型工厂和矿区等｡当必须在该地段通过时,应考虑地层沉陷对线路安全的影响,并采取有效的保护措施｡1.1.12光缆不宜穿越和靠近城镇及开发区,少穿越村庄｡当必须穿越或靠近村镇时,应考虑村镇建设规划的影响｡1.1.13光缆不宜通过森林､果园及其他经济林区或防护林带｡对于地面建筑设施和电力､通信线缆等应尽量避开｡1.1.14光缆线路应考虑强电影响,不宜选择在易遭受雷击､腐蚀和机械损伤的地段｡1.1.15光缆线路路由应考虑到建设地域内的文物保护､环境保护等事宜,减少对原有水系及地面形态的扰动和破坏｡1.2架空光缆线路路由的选择2、光缆线路敷设安装2.1敷设方式选择2.1.1长途通信省际干线光缆线路在非市区地段敷设时应以采用管道或直埋方式为主｡省内干线光缆线路除管道和直埋方式外也可采用架空方式｡2.1.2长途干线光缆线路在市区内敷设应以采用管道方式为主,对不具备管道敷设条件的地段,可采用简易塑料管道､槽道或其他示意的敷设方式｡2.1.3长途干线在下列情况下可采用局部架空敷设方式:(1)必须穿越峡谷､深谷等采用其他敷设方式不能保证安全或建设费用过高的地段;(2)地下或地面存在其他设施,施工特别困难､原有设施业主不允许穿越或陪补费过高的地段;(3)因环境保护､文物保护等原因无法采用其他敷设方式的地段;(4)受其他建设规划影响,无法进行长期性建设的地段;(5)地表下陷､地质环境补稳定的地段;(6)其他不能采用管道或直埋方式敷设的地段,如陡峭山岭等｡2.1.4在长距离直埋地段局部架空时,可以不改变光缆外护层结构｡2.1.5长途干线光缆穿越河流的敷设方式,应以线路安全稳固为前提,并结合现场情况按下列原则确定:(1)路由附近有永久性坚固桥梁可以利用的,光缆应当在桥上敷设｡(2)不具备桥上敷设条件,或建设费用过高时,河床情况适宜的一般河流可采用定向钻孔或水底光缆的敷设方式｡采用定向钻孔时根据实际情况可不改变光缆护层结构｡(3)遇有河床不稳定,冲淤变化较大,或河道内有其他架设规划,或河床土质不利于施工,无法保障水底光缆安全时,可采用架空跨越方式｡注:(1)其他预留按实际需要｡(2)由管道或直埋至架空引上每处增加6~8m.2.3 直埋式光缆线路的敷设与安装要求注:1.采用钢管保护时,与水管､煤气管､石油管交越时的净距可降低为0.15m｡光缆与热力管靠近时,应采取隔热措施;2.大树指直径30cm以上的树木,对于孤立大树,还应考虑防雷要求;3.穿越埋深与光缆相近的各种地下管线时,光缆宜在管线下方通过;4.地下光缆与采取了防腐蚀措施的高压石油､天然气管接近时,除满足表中的距离要求外,还应考虑防腐蚀的距离要求或采取有效的防腐蚀措施;5.地下光缆采用了防腐蚀和防机械损失措施后,与积肥池等易腐蚀地带的净距可降为1~1.5m;6.光缆与易塌方土井的净距不宜小于5m;7.与高压电力线路的交叉跨越角度:宜不小于30度;8.距电厂､变电站的接地装置:一般情况宜大于200m;2.3.2埋深:注:1.边沟设计深度为公路或城建管理部门要求的深度;2.石质､半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土,此时可将沟深视为光缆的埋深;3.上表中不包括冻土地带的埋深要求,对此在工程设计中应另行分析取定;(2)缆沟a.光缆沟的尺寸必须把光缆沟挖到所需的深度,光缆沟底部宽度(W b)随光缆的数目而变,顶宽(W a)可用下式来计算:W a=W b+0.1D(cm)式中:D-埋深(cm)挖沟深度(d)由光缆类型而定｡通常,由下式来确定:+D+10(cm)注:沼泽､盐盖土视作软石;2.3.2 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm｡2.3.4 光缆线路标石的埋设应负荷下列要求(1)下列地点应埋设光缆标石a.光缆接头､转弯点､预留处;b.适于气流法敷设的长途塑料管的开断点级接续点;c.穿越障碍物或直线段落较长,利用前后两个标石或其他参照物寻找有困难的地方;d.装有监测装置的地点及敷设防雷线､同沟敷设光､电缆的起止地点,直埋光缆的接头处应设置监测标石;此时可不设置普通标石;e.需要埋设标石的其他地点;(2)利用固定的标志来标示光缆位置时,可不埋设标石;(3)光缆标石的埋设要求:光缆标石宜埋设在光缆的正上方｡接头处的标石,埋设在光缆线路的路由上;转弯处的标石,埋设在光缆线路转弯处的交点上｡标石应当埋设在不易变迁､不影响交通与耕作的位置｡如埋设位置不宜选择,可在附近增设辅助标记,以三角定标方式标定光缆位置｡2.3.5直埋光缆接头应安装在地势较高､较平坦和地质稳固之处,应避开水塘､河渠､沟坎､道路等施工､维护不便,或接头有可能受到扰动的地点｡光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施｡2.3.6 光缆线路穿越铁路､通车方忙或开挖路面受到限制的公路时,应采用钢管保护,或定向钻孔地下敷管,但应保证其他地下管线的安全｡采用钢管时,应伸出路基两侧排水沟外1m,光缆埋深距排水沟沟底不小于80cm,并符合相关部门的规定｡钢管内径应满足安装子管的要求,但。
光缆维护管理制度汇编目录第一章总则第二章安全保密工作制度第三章请示报告制度第四章通信值班制度第五章光缆巡查制度第六章维修工作计划制度第七章光缆线路定期测试制度第八章线路故障报告、查修、分析制度第九章质量分析制度第十章质量检查制度第十一章机线联席会议制度第十二章线路工程随工验收制度第十三章高压输电线跨越审批制度第十四章光缆割接管理办法第十五章技术档案和资料管理制度第十六章光缆仪表工具应急器材管理制度第十七章护线宣传工作管理规定第十八章线路资源管理办法第十九章线路外力影响报告及监控管理办法第二十章线路巡检管理办法第二十一章光缆线路设备完好率检查办法第一章总则第1条光缆传输网是我公司有线电视传输网络的主要组成部分，它是有线电视传输的基础网。
为能对全程全网提供符合质量要求和畅通的线路，做好长途线路的维护管理工作，特制定本汇编。
第2条光缆线路的维护工作贯彻“预防为主、防抢结合”的方针，做到精心维护、科学管理，随着长途光缆传输网的完善，逐步向受控维护的维护方式过渡。
第 3 条光缆线路维护工作的基本任务是：1、保持设备完整良好；2、保持传输质量良好；3、预防故障和尽快排除故障。
第二章安全保密工作制度第一节通则第1条光缆传输网是我公司通信网的主要组成部分，涉及到公司的大量机密。
做好安全保密工作，是全体员工的神圣职责。
各级维护管理单位应严格执行各项安全保密工作制度。
第二节安全制度第2条各级线路维护单位应加强安全生产的教育和检查，建立健全各项安全生产、安全操作的规章制度。
各级维护人员应自觉遵守并严格执行。
第3条各级维护管理单位应加强防火安全教育和检查，建立健全防火安全规章制度，组织学习消防基本知识和应急训练，并组织考核。
第4条各级维护人员在日常作业中要严格遵守各项操作规定，施工时要设立各种信号标志，确保作业和人身的安全。
第5条各级维护单位应加强护线宣传，协助公安保卫部门侦破盗窃和损坏通信线路的案件，确保通信线路安全。
光缆线路维护规范一、目的适应公司全业务运营需求，提升光缆线路维护管理水平，提高线路维护质量，保障网络安全稳定运行，进一步提升用户感知度，降低维护成本。
二、光缆线路维护范围1.本辖区内所有一、二干光缆线路。
二干光缆线路指经过本地区承载省与省、省与地市之间电路的光缆线路。
2.本辖区内所有本地网光缆线路设备。
本地网光缆指除一级、二级长途光缆干线外的所有光缆，统称本地网光缆。
本地网光缆线路设备维护范围：（1）中继光缆、主干光缆、配线光缆（包含接入网光缆、基站光缆）、联络光缆、局内光缆；（2）光缆所经过沿线管道、杆路；（3）光缆交接设备：ODF 架、光交接箱、接头盒、光分纤盒、光缆终端盒等；（4）附属设施：包括标石、标志牌、宣传牌、三线保护设施等。
三、光缆线路维护内容和标准1.光缆及光交接设备1)光缆布放整齐有序，光缆预留捆扎好并固定结实、安全。
2)光缆纤芯接续准确（接续损耗低），纤芯排列整齐，并标明纤芯序号。
3)尾纤捆绑整齐，标签内容清楚准确。
4)交接设备箱体及内部整洁美观、安全、防潮、接地良好。
箱体内法兰盘固定牢固、标签清楚准确。
5)光缆纤芯分配准确、不错乱，面板标注清楚。
6)按需求标识光缆的接续情况在交接箱、分线接头盒上，标签贴放在其内面板，固定结实、安全。
7)机房、进线间、交接箱、人井、架空光缆主要位置均应在光缆明显位置上挂上光缆标牌，光缆标示牌内容清楚、准确，防止错挂，并能与资源系统数据相对应（一般应标光缆的段落名称、芯数等）。
2.光缆线路维护资料：1)光缆线路设备的线路拓扑图、路由图、配线图、路由变更记录、光交接设备（含ODF）端面图、光交接设备纤序对照图、管道光缆占孔图、光缆纤芯分配图，应急调度预案。
2)光缆的传输性能测试资料、光缆接头或交接设备测试距离对照表和其他相关资料（包括光缆生产厂家、光纤厂家、纤芯类型、安装日期、验收资料、维修更改资料等）。
3)线路障碍登记表、光缆割接记录表质量报表及月、季、年维护工作计划及重大障碍专题分析报告。
长途光缆传输网维护规程
长途光缆传输网维护参照铁通公司2004年《长途光缆传输网维护规程（试行）》执行。
具体内容如下：
9.1长途光缆传输设备维护的基本任务：
1.按时执行维护计划，使传输性能符合维护技术指标要求。
2.利用监控和网管迅速准确地判断和排除故障，保证通信畅通。
3.保持设备的完好、清洁和良好的工作环境，延长使用年限。
4.通过各种电路活动，解决疑难问题，以保证通信质量。
9.2在数字传输系统的维护工作中，数字段和通道在运行中的维护测试分为投入业务测试、日常维护测试和故障修复后的返回业务测试。
9.3在SDH传输维护工作中，误码性能是最重要的维护指标。
列入SDH传输日常维护的还有同步与定时、光接口特性等项目。
9.4端到端误码性能参考指标（RPO）：
9.5 SDH设备和系统定期测试项目及周期：
9.6 BX06型PCM设备主要技术指标：。
长途传输网光缆线路技术维护规程目录第一章总则第二章线路设备维护第一节通则第二节线路设备维护第三节架空线路和水线及管道光缆维护第四节主要维护技术指标及要求第五节光缆线路的防护第六节辅助系统及配套设备的维护第三章障碍处理和程序第四章光缆线路自动监测系统的维护和管理附录一线路的图例及符号附录二接头标石/杆号一缆长/纤长对照表附录三测试记录附录四长途线路维护用主要仪表、机具等的配备标准附录五直埋线路埋深表附录六直埋线路与其它建筑物间最小净距表附录七架空线路与其它设施、树木间最小水平净距表附录八架空线路与其它建筑物、树木间最小垂直净距表附录九长途线路维护用业务联络工具配备标准回总目录第一章总则第1条光缆线路传输网是我国公用通信和国民经济信息化基础设施的主要组成部分，光缆线路是传输网的重要组成部分，为能对全网提供符合质量要求和畅通的线路、做好线路的维护管理工作，特制定本规程。
第2条本规程的维护组织及职责、维护工作基本制度、设备管理、质量管理与奖惩，均见“电信网运行维护管理规程”第一部分。
第3条本规程中所采用的主要维护技术指标的依据是原邮电部关于《电信网维护技术指标体系》中的规定。
第4条各线路维护管理单位应遵照本规程的规定组织维护工作，并结合本单位的具体情况制定本规程的实施细则。
对于委托代维的长途线路和租杆挂缆线路，应结合本规程按代维协议或合同的规定进行维护，并制定相应的措施保证代维协议或合同的实施。
第5条线路维护人员必须掌握本规程和合作方维护规程，并严格贯彻执行。
（返回目录）第二章线路设备维护第一节通则第6条线路设备的维修工作分为“日常维护”和“技术维修”两大类，其内容、周期分别见表2.1和表2.2。
1．自建自维线路的维护内容及周期见表2.1；2．自建自维线路和委托代维线路的维护项目、指标和周期见表2.2；3．日常维护和技术维护均按质量标准和规定的周期进行，确保线路设备经常处于完好状态。
第7条为防止在维护工作中引起通信的中断或传输质量的劣化，必须严格遵从机务领导线务的业务领导关系和操作程序进行维护工作。
当操作比较复杂时，应事先制定周密的工作计划和预防措施，并经上级主管部门批准后方可实施。
实施前，需与相关的机务部门联系；实施后，并由机务部门对线路的传输质量予以验证。
第8条各线路维护单位应切实做好季节性及重点地段的维护工作。
1．在雷雨、台风、潮汛、冰凌季节到来之前,对易遭受暴雨、洪水冲刷的地段进行认真的检查,关键部位和薄弱环节应重点检查;对各种防护设施进行认真的检修；2．对特殊电杆，特殊地段如高压电杆、变压器杆、公交电车杆、长杆档跨越杆；拓路、打桩、排管等市政建设及路窄易出交通事故、超高车辆频繁出入地段，应加强架空线路的巡回，视情况适当增加巡视次数，发现问题及时采取措施，及时解决。
第9条各线路维护单位应随时作好障碍抢修的准备，做到在任何时间、任何情况下都能迅速出发抢修；抢修专用器材、仪表、机具及车辆等应处于待用状态，不得外借或挪用。
表2.1 日常维护的内容及周期（返回目录）第二节线路设备维护第10条光缆线路的设备应坚持定期巡回。
在市区、村镇、工矿区及施工区等特殊地段和大雨之后，重要通信期间及动土较多的季节，应增加巡回次数。
巡回时的主要工作内容如下：1．检查线路附近有无动土或施工等可能危及线路安全的异常情况，检查直埋线路路由上有无严重坑洼或裸露光缆的情况及护坡等防护措施有无损坏情况。
2．检查标石、标志牌和宣传牌有无丢失、损坏或倾斜等情况。
3．及早处理和详细记录巡回中所发现的问题，遇有重大问题时，应及时上报。
当时不能处理的问题，应列入维修作业计划，并尽快解决。
4．广泛开展护线宣传及对外联系工作。
第11条直埋线路的埋深应符合附录五所规定的要求。
最浅不得小于要求埋深的2/3，否则应使线路下落，或采取必要的保护措施。
第12条标石分为直线、转角、接头、监测、预留和地下障碍物等标石，其图例和符号见附录一。
第13条直埋线路的标石应位置准确、埋设正直、齐全完整、编写正确、字迹清楚，并符合下列规定：1．标石尽量埋在不易变迁的位置上。
直线标石埋在直埋线路的正上方,面向传输方向，当线路沿公路敷设且其间距较近时，可面向公路；接头处的标石埋在直线线路上，面向接头；转角处的标石埋在线路转角的交点上，面向内角；预留标石埋设在预留处的直线线路上，面向预留；地下障碍物标石面向始端。
2．标石的编号以一个中继段为独立编号单位。
编号顺序自A端至B端，或按设计文件、竣工资料的规定。
3．监测金属护套对地绝缘电阻和直埋接头盒监测电极间绝缘电阻的接头处，应采用监测标石。
4．标石的一般埋深为60厘米，出土部分为40±5厘米，标石的周围应夯实。
在高棵农作物区，可采用高标石。
5．同路由、近距离敷设多条直埋线路的标石埋设除符合上述规定处，另规定如下：(1)同沟敷设时，只在其路由上埋设一块标石；(2)同沟敷设多条缆的接头处应各自分别埋设接头标石，且标石的标记应有明显的区别；(3)两条缆分设沟距超过5米、平行长度超过50米时，甲乙两缆分别埋设标石，且标石的标记应有明显的区别。
小于上述规定时，可仅在甲缆的路由上埋设一块标石，但在维护图上应注明两条缆之间的实际距离。
第14条下列情况应增设标石，并绘入维护图1．处理后的障碍点。
2．增加的线路设备点（如防雷地线等）；3．与后设的地下管线、建筑物的交越点。
4．介入或更换短光缆。
5．线路的直线距离大于100米及寻找线路困难处。
第15条新建铁路或公路影响线路的安全时，应根据现场情况，会同施工和建设部门，采取改变路由或合适的保护措施，并增加标志牌、宣传牌；改道的长途线路非穿越铁路或公路不可时，应采取合适的保护措施，并增加标志牌、宣传牌。
（返回目录）第三节架空线路和水线及管道光缆维护第16条架空线路的主要维护工作如下：1．整理、添补或更换缺损的挂钩；清除线路上和吊线上的杂物。
2．检查光缆的外护层及垂度有无异常情况，发现问题应及时处理；剪除影响线路的树枝、砍伐妨碍线路安全的树木。
3．检查吊线与电力线、广播线等其他线路交越处的防护装置是否齐全、有效及符合规定。
4．逐杆杆上检修。
5．检修和加固杆路设备。
6．检查架空线路的接头盒预留处的固定是否可靠。
第17条水线（含海缆的滩涂部分，下同）重要维护工作如下：1．水线的标志牌标志灯应符合国标要求、安装牢固、提示醒目、字迹清晰。
2．水线两侧各100米（海缆两侧各2海里）内禁止抛锚、捕鱼、炸鱼、挖沙，及建设有碍于水线安全的设施。
3．做好水线倒换开关和水线监视设备的维护；保持水线房的清洁，禁止无关人员进入水线房。
4．经常巡视水线登岸处的加固设施是否完好、牢固。
发现问题应及时处理。
5．查看水线区域内有无妨碍水线安全的施工，如疏通河道、堤坝加固、挖沙取肥等。
发现问题及时处理，并向上级主管部门汇报。
6．新开或改道河渠与直埋线路非交越不可时，交越处的线路应采取下落保护措施。
必要时，可利用附近的预留或采取介入长度不小于200米的短段缆的办法来使直埋线路下降。
(1)下落时的埋深，对于河床不稳、土质松软的河流应不小于1.5米；对于河床稳定、土质坚硬的河流应不小于1.2米；对于疏浚和挖沙取肥的河渠还应在缆上覆盖水泥板或水泥沙包等保护措施。
(2)当确实无条件下落时，必须采取稳妥可靠的保护措施，确保该处直埋线路的安全。
第18条自维管道光缆主要维护工作如下：1．定期检查人孔内的托架、托板是否完好，光缆标志是否清晰醒目，光缆的外护层及其接头盒有无腐蚀、损坏或变形等异常情况。
发现问题应及时处理。
2．定期检查人孔内的走线排列是否整齐、预留缆和接头盒的固定是否可靠。
3．发现管道或人孔沉陷、破损及井盖丢失等情况，应及时通知产权单位采取措施进行修复。
4．清除人孔内缆上的污垢和人孔内积水。
5．维护人员应积极配合管道改迁和市政建设影响光缆安全事宜。
第19条局站内的主要维护工作如下：1．进线室内、走线架上的线路应有明显的标志，以便与其它线路相区别。
2．每月应巡视或会同机务部门（无人中继站由机务部门负责维护时）巡视站房一次，检查有无渗水、漏水情况以及有无老鼠进入局站房的迹象。
3．缆和管线的布线合理整齐，缆上标志醒目，并标明A、B端。
4．局站房内线路设备应清洁、完好。
第20条委托代维线路的维护应根据签订代维合同执行。
1．维护人员需半年进行一次中继段光纤通道后向散射信号曲线检查，每日向机务维护人员了解设备运行情况，如发现异常，应尽快判断障碍位置，立即通知代维方维护人员，并紧密配合代维方维护人员对障碍点的查找及障碍的处理工作，障碍恢复后，应对光缆进行有关测试，确认的在用纤还应让机务部门确认运行恢复情况作出记录（障碍起止时间、地点、原因、处理经过、双方处理人员），签字后及时传至代维方，同时报告运维管理部门。
2．当光缆出现中断或严重影响通信时，应派人前往，与代维方共同协商，加快进程，协助恢复事宜。
事后应将记有事件经过，双方协商事宜并签字的备忘录传报运维管理部门。
（返回目录）第四节主要维护技术指标及要求第21条光缆线路的主要测试项目、维护技术指标及维护周期见表2.2表2.2光缆线路的技术维修项目、指标及周期※可根据其中继距离和传输码率适当地增大※※ ?为2 m深的土壤电阻率，单位为：Ω·m。
有关测试项目及维护技术指标的说明如下。
1.中继段光纤通道后向散射信号曲线检查:(1)仪表的测试状态应与前次的测试状态相同。
(2)当发现光纤通道损耗增大或后向散射信号曲线上有大台阶时，应适当增加检查次数，组织技术人员进行分析，找出原因（如光缆中光纤的老化、光纤接头损耗增大、线路中活动连接器的连接损耗增大等），及时采取措施。
(3)应进行双向测试，取其平均值供分析比较。
(4)发现缆中有若干根光纤的衰减变动量都大于0.1dB/km时采取改善措施。
2.对地绝缘电阻(1)当金属护套对地绝缘电阻低于 2M?/盘或很低时，需用故障探测仪查明外护层破损位置。
测试时应排除光缆接头盒对地绝缘不良或进水的影响。
(2)当金属护套对地绝缘电阻很低，且致使该缆中有若干根光纤的衰减变动量大于0.1dB/km时，则表明已危及光缆的安全，应迅速进行修复。
（返回目录）第五节光缆线路的防护第22条凡是光缆线路附近设立电杆、铁塔、植树、盖房或建加油站等，必须符合附录六、七、八所规定的隔距要求。
第23条线路的防雷设施应按规定的周期进行测试和检修，保证其性能良好；对曾遭受雷击的地段，应进行认真分析，采取有效的防雷措施。
1．地面上装设的各种防雷接地装置应在每次雷雨后进行检查，发现损坏应及时修复或更换；在雷雨季节到来之前，应测试其接地电阻。
当接地电阻不符合要求时，应及时处理、整治。
2．地下防雷装置应根据土壤的腐蚀情况，每年开挖，检查其被腐蚀程度。
