机械制造基础一

第一章机械制造概述1.机械加工工种分为冷加工、热加工和其他工种。

冷加工包括：车工、铣工、刨工、磨工、镗工、钳工、钣金工、冲压工、组合机床操作工等。

热加工包括：铸造工（形状复杂）、锻造工（产品形状简单，可承受较大的力，细化晶粒整平缺陷）、热处理工(改变内部组织，从而改变材料性能)、焊接（m轻）。

2.工序：一个或一组工人，在一个工作地或一台机床，对一个或同时对几个工件所连续完成的那部分工艺过程称为工序。

3.基准：基准是用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。

基准分为设计基准和工艺基准。

设计基准：设计基准是在零件图上用以确定某一点、线或面所依据的基准，即标注设计尺寸的起点。

工艺基准：工艺基准是指在工艺过程中所采用的基准。

分为四种：工序基准、定位基准、测量基准、装配基准。

分析基准时要注意精基准和粗基准的选择。

4.定位基准的选择1）精基准的选择原则：基准重合原则、基准统一原则、互为基准原则、自为基准原则2）粗基准的选择原则：一：为了保证加工面与非加工面之间的位置要求，应选择非加工面为粗基准;二：为保证各加工面都有足够的加工余量，应选择毛坯余量小的面为粗基准；三：为保证重要加工面的加工余量，应选择重要加工面为基准；粗基准应避免重复使用；四：选作粗基准的表面，应尽可能平整和光洁，不能有飞边、浇口、冒口或其他缺陷，以便定位准确，夹紧可靠。

第二章金属切削机床基础1.通用机床分类代号类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床特种加工机床切断机床其他机床代号C Z T M Y S X B LD G Q 读音车钻镗磨牙丝铣刨拉电割其例：Z 3 0 40 x16 /S2的含义如下：Z:机床类别代号（钻床类）3;机床系别代号（摇臂钻床组）0:机床组别代号（摇臂钻床系）40:主参数代号（最大钻孔直径40mm）x16:第二主参数（最大跨距1600mm的1/100）/S2: 企业代号（沈阳第二机床厂）通用特性代号：G:高精度M:精密Z:自动B:半自动K:数控（控）H:加工中心（自动换刀）（换）F:仿形Q:轻型Z：加重型（重）J:简式或经济型R:柔性加工单元X:数显（显）S:高速（速）2.表面成形运动：直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。

一、问答题(每题4分，共20分)1·影响切削变形的因素有哪些，分别是怎样影响切削变形的答：影响切屑变形的因素很多，主要有：工件材料、刀具前角、切削速度、切削厚度。

工件材料的强度，硬度越大，切屑变形越小，刀具的前角越大，切削刃就越锋利，对切削层金属的挤压也就越小，剪切角就越大，所以，切屑变形也就越小。

切削速度主要是通过积屑瘤和切削温度使剪切角变化而影响切屑变形的，随着切削厚度的增加，使切屑的平均变形减小。

2·简述定位基准中的精基准和粗基准的选择原那么。

（1）基准重合原那么应尽量选择加工外表的工序基准作为定位基准，称为基准重合原那么。

采用基准重合原那么，可以直接保证加工精度，防止基准不重合误差。

（2）基准统一原那么在零件的加工过程中，应采用同一组精基准定位，尽可能多地加工出零件上的加工外表。

这一原那么称为基准统一原那么。

〔3〕自为基准原那么选择加工外表本身作为定位基准，这一原那么称为自为基准原那么。

〔4〕互为基准原那么对于零件上两个有位置精度要求的外表，可以彼此互为定位基准，反复进展加工。

粗基准的选取择原那么。

〔1〕有些零件上的个别外表不需要进展机械加工，为了保证加工外表和非加工外表的位置关系，应该选择非加工外表作为粗基准。

〔2〕当零件上具有较多需要加工的外表时，粗基准的选择，应有利于合理地分配各加工外表的加工余量。

〔3〕应尽量选择没有飞边、浇口、冒口或其他缺陷的平整外表作为粗基准，使工件定位可靠。

〔4〕粗基准在零件的加工过程中一般只能使用一次，由于粗基准的误差很大，重复使用必然产生很大的加工误差。

3·简述提高主轴回转精度应该采取的措施。

答：①提高主轴部件的制造精度首先应提高轴承的回转精度，如选用高精度的滚动轴承或采用高精度的多油楔动压轴承和静压轴承。

其次是提高及轴承相配合零件〔箱体支承孔、主轴轴颈〕的加工精度。

②对滚动轴承进展预紧对滚动轴承适当预紧以消除间隙，甚至产生微量过盈，由于轴承内外圈和滚动体弹性变形的相互制约，既增加了轴承刚度，又对轴承内外圈滚道和滚动体的误差起均化作用，因而可提高主轴的回转精度。

机械制造基础1课程教学大纲1. 课程介绍本课程是机械工程专业专业的一门基础课程，旨在培养学生对机械制造的基本理论和工艺技术的掌握能力。

通过本课程的学习，学生将了解机械制造的基本过程、方法和流程以及相关的工艺装备和工具的应用。

2. 教学目标•掌握机械制造的基本概念和基本原理；•理解机械制造的基本过程和流程；•熟悉机械制造中常用的工艺装备和工具；•学会运用机械制造基础知识解决实际问题。

3. 教学内容3.1 机械制造的基本概念和原理•机械制造的定义和分类；•机械制造的基本原理和基本概念；•机械制造的发展历程和现状。

3.2 机械制造的基本过程和流程•机械制造的基本过程包括设计、加工、装配和检验等；•机械制造的基本流程和工序；•机械制造中的质量控制和质量管理。

3.3 机械制造中的工艺装备和工具•机械制造中常用的工艺装备，如数控机床、切割设备等；•机械制造中常用的工具和仪器，如测量工具、检测设备等。

3.4 机械制造实例分析•通过实例分析，学生将了解机械制造的具体应用和解决实际问题的方法。

4. 教学方法•理论教学与实践相结合，通过课堂讲解和实际操作相结合的方式进行教学；•引导学生积极参与讨论，提高问题解决能力；•结合实例进行案例分析，加深学生对机械制造的理解。

5. 教学评估•期中考试，检验学生对机械制造基础知识的掌握程度；•课堂讨论和小组项目，评估学生的问题解决能力和团队合作能力；•期末考试，全面考核学生对机械制造的学习成果。

6. 参考书目•《机械制造技术基础》刘维，机械工业出版社，2020年。

•《现代机械制造工艺学》杨进，高等教育出版社，2019年。

7. 实验安排•设计小组实验：学生将组成小组，完成一个简单的机械制造项目，如零件加工、装配等。

•实验报告：学生将撰写实验报告，总结实验过程和结果。

8. 讨论课•定期组织讨论课，引导学生探讨机械制造中的实际问题，提高学生的问题解决能力。

希望以上提供的机械制造基础1课程教学大纲能够满足您的需求。

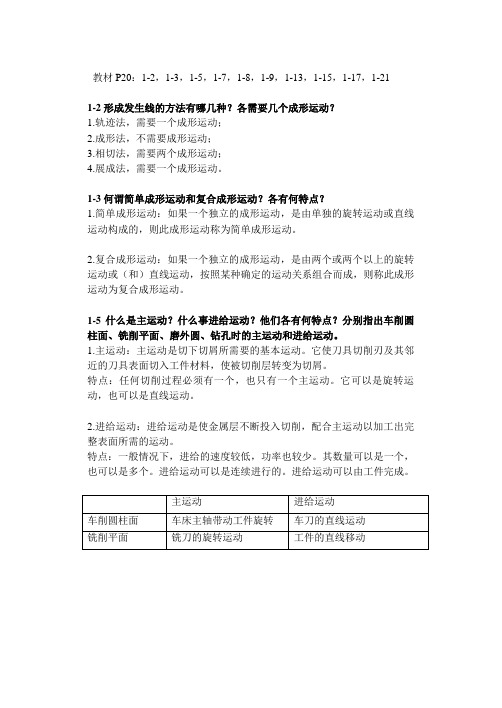

教材P20：1-2，1-3，1-5，1-7，1-8，1-9，1-13，1-15，1-17，1-211-2 形成发生线的方法有哪几种？各需要几个成形运动？1.轨迹法，需要一个成形运动；2.成形法，不需要成形运动；3.相切法，需要两个成形运动；4.展成法，需要一个成形运动。

1-3 何谓简单成形运动和复合成形运动？各有何特点？1.简单成形运动：如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则此成形运动称为简单成形运动。

2.复合成形运动：如果一个独立的成形运动，是由两个或两个以上的旋转运动或（和）直线运动，按照某种确定的运动关系组合而成，则称此成形运动为复合成形运动。

1-5 什么是主运动？什么事进给运动？他们各有何特点？分别指出车削圆柱面、铣削平面、磨外圆、钻孔时的主运动和进给运动。

1.主运动：主运动是切下切屑所需要的基本运动。

它使刀具切削刃及其邻近的刀具表面切入工件材料，使被切削层转变为切屑。

特点：任何切削过程必须有一个，也只有一个主运动。

它可以是旋转运动，也可以是直线运动。

2.进给运动：进给运动是使金属层不断投入切削，配合主运动以加工出完整表面所需的运动。

特点：一般情况下，进给的速度较低，功率也较少。

其数量可以是一个，也可以是多个。

进给运动可以是连续进行的。

进给运动可以由工件完成。

1-7 车刀正交平面参考系由哪些平面组成？各参考平面是如何定义的？1.前面，前面是刀具上切屑流过的表面，又称前刀面。

2.主后面，主后面是刀具上与前面相交主切削刃的后面，即过渡表面相对的表面。

3.副后面，福后面是刀具上与前面相交形成副切削刃的后面，即已加工表面相对的表面。

4.主切削刃，主切削刃是前刀面与主后面的交线。

在切削过程中负担主要切削工作，并形成工件上的过渡表面。

5.副切削刃，副切削刃是前刀面与副后面的交线。

它配合主切削刃完成切削工作，并最终形成已加工表面。

6.刀尖，刀尖是指主切削刃与副切削刃连接处的那一小部分切削刃。

第一部分工程材料四、简答题1．什么是工程材料?按其组成主要分为哪些种类?答：工程材料主要指用于机械工程和建筑工程等领域的材料。

按其组成主要分为：金属材料、高分子材料、无机非金属材料、复合材料。

2．什么是金属的热处理?有哪些常用的热处理工艺?答：金属热处理就是通过加热、保温和冷却来改变金属整体或表层的组织，从而改善和提高其性能的工艺方法.金属热处理工艺可分为普通热处理（主要是指退火、正火、淬火和回火等工艺）、表面热处理（包括表面淬火和化学热处理)和特殊热处理（包括形变热处理和真空热处理等）。

3．钢退火的主要目的是什么？常用的退火方法有哪些？答：钢退火的主要目的是：①细化晶粒，均匀组织，提高机械性能；②降低硬度，改善切削加工性;③消除残余内应力，避免钢件在淬火时产生变形或开裂；④提高塑性、韧性，便于塑性加工⑤为最终热处理做好组织准备。

常用的退火方法有完全退火、等温退火、球化退火、去应力退火、扩散退火、再结晶退火。

4．钢正火的主要目的是什么？正火与退火的主要区别是什么？如何选用正火与退火？答：钢正火的主要目的是①细化晶粒，改善组织，提高力学性能；②调整硬度，便于进行切削加工（↑HB)；③消除残余内应力,避免钢件在淬火时产生变形或开裂；④为球化退火做好组织准备。

正火与退火的主要区别是冷却速度不同。

正火与退火的选用：①不同的退火方法有不同的应用范围和目的，可根据零件的具体要求选用;②正火可用于所有成分的钢，主要用于细化珠光体组织．其室温组织硬度比退火略高，比球化退火更高；③一般来说低碳钢多采用正火来代替退火。

为了降低硬度，便于加工，高碳钢应采用退火处理.5．淬火的目的是什么？常用的淬火方法有哪几种？答：淬火是将钢奥氏体化后快速冷却获得马氏体组织的热处理工艺。

淬火的目的主要是为了获得马氏体，提高钢的硬度和耐磨性。

它是强化钢材最重要的热处理方法。

常用的淬火方法有：单液淬火、双液淬火、分级淬火和等温淬火.6。

淬火后，为什么一般都要及时进行回火？回火后钢的力学性能为什么主要是决定于回火温度而不是冷却速度？答:淬火钢一般不宜直接使用，必须进行回火以消除淬火时产生的残余内应力，提高材料的塑性和韧性，稳定组织和工件尺寸。

试卷名称:0922_作业_1单选题（10.0 分）1. 1.缩孔缩松产生的根本原因是（）A) A：液态收缩B) B：固态收缩C) C：凝固收缩D) D：液态收缩和凝固收缩纠错（10.0 分）2. 2.下面哪种截面形状的铸件最容易产生比较大的变形的是（）。

A) A：工字梁B) B：T字梁C) C：十字梁D) D：Z字梁纠错（10.0 分）3. 3.下列手工造型方法中，属于按照砂箱特征分类的是（）。

A) A：两箱造型B) B：整模造型C) C：分模造型D) D：挖砂造型纠错（10.0 分）4. 4.铸型分型面选择原则中，最理想的分型面个数是（）。

A) A：一个B) B：两个C) C：三个D) D：四个纠错（10.0 分）5. 5.下列特种铸造方法中，生产效率最高的是（）。

A) A：熔模铸造B) B：金属型铸造C) C：压力铸造D) D：低压铸造E) E：离心铸造纠错判断题（10.0 分）6. 1.合金流动性越好，越容易获得优质铸件。

正确错误纠错（10.0 分）7. 2.顺序凝固原则可以防止铸造应力，同时凝固原则可以防止缩孔缩松。

正确错误纠错（10.0 分）8. 3.机器造型是用机器全部完成或至少完成紧砂和起模操作的造型方法。

正确错误纠错（10.0 分）9. 4.特种铸造因铸件质量好，生产效率高，必将取代砂型铸造。

正确错误纠错（10.0 分）10.5.离心铸造不用型芯也能生产中空铸件。

正确错误纠错论述题（10.0 分）11.1.铸造生产最基本的工序是哪两个？2.铸件的凝固方式有哪三种？3.合金的收缩可分为哪三个阶段？4.常见的铸造应力可分为哪两种？5.砂型铸造的造型方法有哪两种？6.常用的特种铸造方法有哪几种？7.缩孔和缩松的主要区别是什么？8.为了防止缩孔缩松和铸造应力的产生，可分别采取什么工艺措施？9.熔模铸造的工艺过程有哪一些？10.金属型铸造的铸型类型有哪几种？11.压力铸造简称什么？压铸机分为哪两类？12.离心铸造机可分为哪两类？其特点分别是什么？1.铸造生产最基本的工序是造型和浇注。

于骏一机械制造基础一．工件的装夹定位：加工前，使工件在机床上或夹具上占有正确的加工位置的过程，称为定位。

夹紧：用施加外力的形式，把工件已确定的定位位置固定下来的过程，称为夹紧。

这个定位、夹紧的过程，称为装夹或安装。

例：削苹果装夹或安装：工件定位、夹紧的全过程，称为装夹或安装。

定位+ 夹紧= 安装定位在前，夹紧在后，定位是首要的定位过程和夹紧过程都可能使工件偏离所要求的正确位置而产生定位误差与夹紧误差。

定位误差和夹紧误差统称为装夹误差。

工件装夹有找正装夹和夹具装夹两种方式。

找正装夹又可分为直接找正装夹和划线找正装夹。

1）直接找正装夹直接找正法：是用百分表、划针或用目测，在机床上直接找正工件，使工件获得正确位置的方法。

缺点：1.定位精度及速度取决于找正精度和方法，找正工具及操作者技术水平。

2.效率较低。

3.只能单件使用。

优点：如果操作者技术水平很高，通过仔细调整，能够获得很高的定位精度。

2）划线找正装夹法：当零件形状很复杂时，可先用划针在工件上画出中心线、对称线或各加工表面的加工位置，然后再按划好的线来找正工件在机床上的位置，然后夹紧。

缺点：增加了划线工序，效率低；划线本身具有一定宽度，误差大。

多用于小批生产中形状复杂无法直接找正装夹的零件。

3）使用夹具安装工件采用专用夹具来安装工件，是靠夹具来保证工件相对于刀具及机床的正确位置，从而保证加工精度。

什么是机床夹具？在机械加工中，在机床上用以确定工件位置并将其夹紧的工艺装备。

机床夹具的功用：1.保证被加工表面的位置精度。

采用夹具装夹工件，可以准确确定工件与刀具、机床间的相对位置，因此能比较可靠稳定的获得较高位置精度。

2.提高劳动生产率。

采用合适的夹具能够省去对工件的逐个找正和对刀，使辅助时间显著减少。

3.扩大机床使用范围。

4.降低对工人的技术要求和减轻工人劳动强度。

工件安装是否正确，迅速，方便，可靠，直接影响工件加工质量、生产效率、操作者的安全及成本，因此在机械加工中装夹具有极其重要的地位。

一. 判断题（共25题,每题2分,共50分）错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：6. 切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。

（2分）错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：错误正确☆考生答案：正确★考生得分：2 分评语：错误正确☆考生答案：错误★考生得分：2 分评语：二. 单选题（共10题,每题2分,共20分）A.平板类B.轴类C.轮齿成型D.箱体类☆考生答案：B★考生得分：2 分评语：2. 切削脆性材料时，如铸铁、铸铝等，切削层金属在产生弹性变形后，几乎不产生塑性变形而突然崩裂，形成形状极不规则的碎块，这种切屑称为（）。

（2分）A.带状切屑B.节状切屑C.单元切屑D.崩碎切屑☆考生答案：D★考生得分：2 分评语：A.上偏差B.下偏差C.标准公差D.基本偏差☆考生答案：D★考生得分：2 分评语：A.自由锻B.模锻C.胎膜锻造D.精密锻造☆考生答案：C★考生得分：2 分评语：A.平板类B.轴类C.轮齿成型D.箱体类☆考生答案：B★考生得分：2 分评语：A.酚醛塑料B.聚氯乙烯C.氨基塑料D.环氧树脂塑料☆考生答案：B★考生得分：2 分评语：三. 多选题（共10题,每题3分,共30分）1. 加工阶段一般可以划分为___________________，___________________，A.粗加工阶段B.半粗加工阶段C.半精加工阶段D.精加工阶段☆考生答案：A,C,D★考生得分：3 分评语：A.曲面B.平面C.尺寸较大的沟槽D.加工窄长的平面☆考生答案：B,C,D★考生得分：3 分评语：3. 在铁碳合金中，莱氏体是由___________________和___________________所构成的机械混合A.奥氏体B.渗碳体C.珠光体D.铁素体☆考生答案：A,B★考生得分：3 分评语：4. 钢的热处理工艺一般来说，不改变热处理工件的___________________，而改变其___________________。

机械制造基础作业参考答案1. [单选题]零件材料选择的一般原则是首先应满足零件的AA使用性能要求B加工工艺性C经济性D可塑性2. [单选题]一般来说钢的热处理不改变热处理工件的 CA强度B塑性C形状D冲击韧性3. [单选题]削适用于加工平面、尺寸较大的沟槽和加工窄长的平面。

BA车B刨C铣D磨4. [单选题]金属材料在外载荷作用下产生断裂前所能承受什么能力称为塑性。

CA最小塑性变形B平均塑性变形C最大塑性变形5. [单选题]焊条的直径和长度是以的直径和长度来表示的 CA涂料层B药皮C焊芯D作用工件6. [多选题]钢的热处理工艺由以下哪几个阶段组成 ABCA加热B保温C冷却D氮化7. [多选题]在铁碳合金中，莱氏体是由什么所构成的机械混合物。

CDA珠光体B铁素体C奥氏体D渗碳体8. [多选题]加工阶段一般可以划分为哪几个个阶段。

BCDA半粗加工阶段B粗加工阶段C半精加工阶段D精加工阶段9. [多选题]确定加工余量的方法有哪些? ABCA计算法B目测法C经验估计法D查表修正法10. [多选题]切削用量是下列哪些的总称。

ABDA切削速度B进给量C切削层数D背吃刀量11. [判断题]基本偏差是用来确定公差带大小的。

错误12. [判断题]φ30￡5 、φ307 、φ30￡8 的上偏差是相同的。

正确13. [判断题]公差值可以是正的或是负的。

错误14. [判断题]抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

正确15. [判断题]硬度是指金属材料抵抗其他物体压入其表面的能力。

错误16. [判断题]碳钢的含碳量一般不超过%正确17. [判断题]正火的冷却速度比退火稍慢一些。

错误18. [判断题]合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。

正确19. [判断题]纯铝的强度很低，但塑性很高。

正确20. [判断题]焊接属于永久性连接金属的工艺方法。

正确1. [单选题]在一定条件下是允许采用的 BA不定位B过定位C欠定位2. [单选题]下列属于合金结构钢的是A合金渗碳钢B合金调质钢C合金弹簧钢3. [单选题]基本尺寸小于500mm ，国家标准对标准公差规定了多少级 BA16B18C20D224. [单选题]标准麻花钻头一般由什么制成的。
