陕西科技大学机电工程学院过程装备与控制工程工业化学基础和过程流体机械期末考试资料打印版

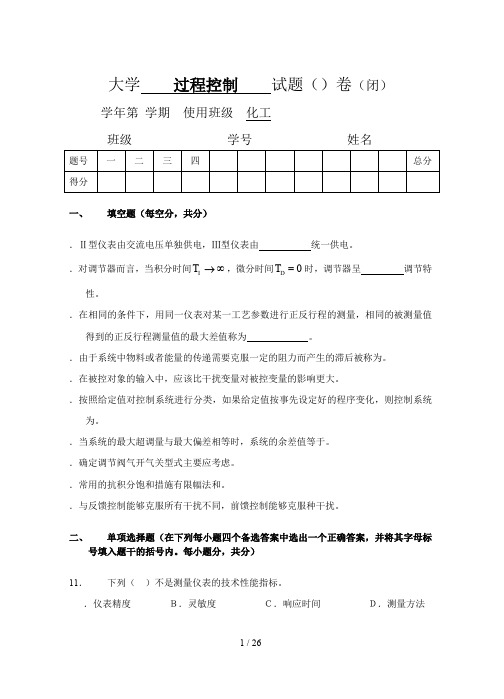

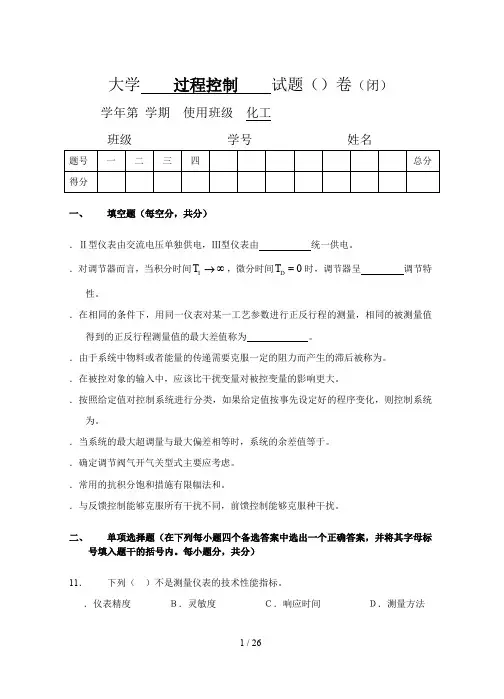

大学 过程控制 试题（）卷（闭）学年第 学期 使用班级 化工班级 学号 姓名题号 一 二 三 四 总分 得分一、 填空题（每空分，共分）．Ⅱ型仪表由交流电压单独供电，Ⅲ型仪表由 统一供电。

．对调节器而言，当积分时间I T →∞，微分时间0D T =时，调节器呈 调节特性。

．在相同的条件下，用同一仪表对某一工艺参数进行正反行程的测量，相同的被测量值得到的正反行程测量值的最大差值称为 。

．由于系统中物料或者能量的传递需要克服一定的阻力而产生的滞后被称为。

．在被控对象的输入中，应该比干扰变量对被控变量的影响更大。

．按照给定值对控制系统进行分类，如果给定值按事先设定好的程序变化，则控制系统为。

．当系统的最大超调量与最大偏差相等时，系统的余差值等于。

．确定调节阀气开气关型式主要应考虑。

．常用的抗积分饱和措施有限幅法和。

．与反馈控制能够克服所有干扰不同，前馈控制能够克服种干扰。

二、 单项选择题（在下列每小题四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。

每小题分，共分） 11．下列（ ）不是测量仪表的技术性能指标。

．仪表精度 Ｂ．灵敏度 Ｃ．响应时间 Ｄ．测量方法12．对于始点为℃的电子电位差计，当输入端短路时，仪表指针应指在（）。

．始点．室温．终点．原位置13．下列利用热电效应测温的温度计是（）温度计。

. 双金属. 压力式. 热电偶. 热电阻14．．–Ⅲ型仪表现场传输信号为～，而控制室的联络信号为电压，那么电流与电压之间的转换电阻为（）。

．Ω．Ω．Ω．Ω15．一般认为，多次测量中任何一次测量的极限误差为（）。

．±δ．±δ．±δ．±δ16．过渡过程常出现如下几种形式：①非振荡衰减过程②衰减振荡过程③等幅振荡过程④发散振荡过程⑤非振荡发散过程其中，属于稳定过程的有（）。

．①③Ｂ．②④Ｃ．③⑤Ｄ．①②17．雷达跟踪系统属于（）。

.定值控制系统.随动控制系统.程序控制系统.前馈控制系统18．下列参数（）不属于过程特性参数。

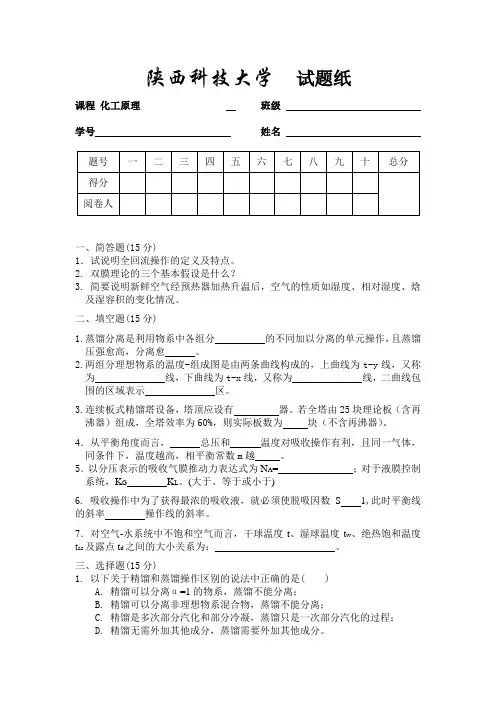

陕西科技大学试题纸课程化工原理班级学号姓名题号一二三四五六七八九十总分得分阅卷人一、简答题(15分)1．试说明全回流操作的定义及特点。

2. 双膜理论的三个基本假设是什么？3. 简要说明新鲜空气经预热器加热升温后，空气的性质如湿度、相对湿度、焓及湿容积的变化情况。

二、填空题(15分)1.蒸馏分离是利用物系中各组分的不同加以分离的单元操作，且蒸馏压强愈高，分离愈。

2.两组分理想物系的温度-组成图是由两条曲线构成的，上曲线为t-y线，又称为线，下曲线为t-x线，又称为线，二曲线包围的区域表示区。

3.连续板式精馏塔设备，塔顶应设有器。

若全塔由25块理论板（含再沸器）组成，全塔效率为60%，则实际板数为块（不含再沸器）。

4．从平衡角度而言，总压和温度对吸收操作有利，且同一气体，同条件下，温度越高，相平衡常数m越。

5．以分压表示的吸收气膜推动力表达式为N A= ；对于液膜控制系统，K G K L。

(大于、等于或小于)6.吸收操作中为了获得最浓的吸收液，就必须使脱吸因数S 1,此时平衡线的斜率操作线的斜率。

7．对空气-水系统中不饱和空气而言，干球温度t、湿球温度t w、绝热饱和温度t as及露点t d之间的大小关系为：。

三、选择题(15分)1.以下关于精馏和蒸馏操作区别的说法中正确的是( )A.精馏可以分离α=1的物系，蒸馏不能分离；B.精馏可以分离非理想物系混合物，蒸馏不能分离；C.精馏是多次部分汽化和部分冷凝，蒸馏只是一次部分汽化的过程；D. 精馏无需外加其他成分，蒸馏需要外加其他成分。

2.当精馏塔进料为汽液混合物且汽液摩尔比为2：3时，则进料热状况参数q值为( )A. 2/3 ；B. 1/3；C. 2/5；D. 3/53．精馏塔的操作线是直线，其原因是基于（）。

A.理论板的概念；B. 恒摩尔流假定；C.塔顶泡点回流D. 全塔物料衡算4．在图解法求理论板数过程中，若进料热状况发生变化，将（）。

A.仅进料线发生变化；B.仅精馏段操作线发生变化；C.仅提馏段操作线发生变化；D.以上说法都不对5．只要组分在液相中心的浓度（）液相中该组分的平衡浓度，吸收就会继续进行，直到达到一个新的平衡为止。

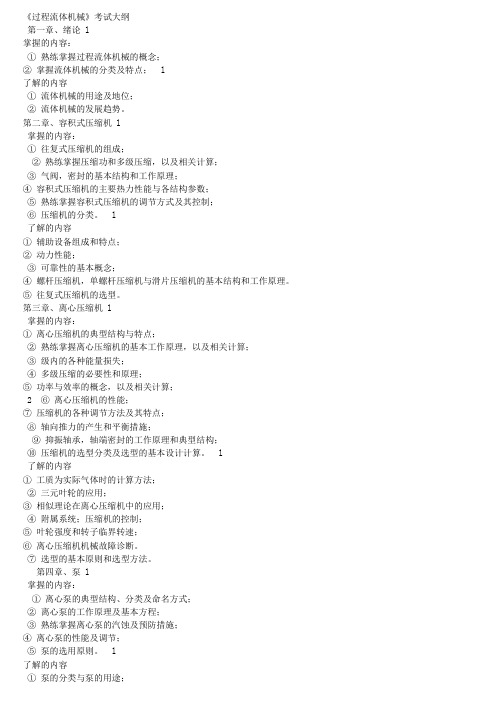

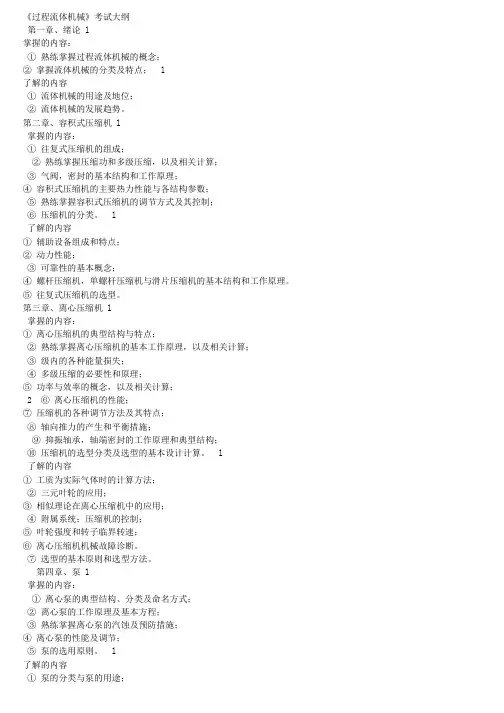

《过程流体机械》考试大纲第一章、绪论 l掌握的内容：① 熟练掌握过程流体机械的概念；② 掌握流体机械的分类及特点； l了解的内容① 流体机械的用途及地位；② 流体机械的发展趋势。

第二章、容积式压缩机 l掌握的内容：① 往复式压缩机的组成；② 熟练掌握压缩功和多级压缩，以及相关计算；③ 气阀，密封的基本结构和工作原理；④ 容积式压缩机的主要热力性能与各结构参数；⑤ 熟练掌握容积式压缩机的调节方式及其控制；⑥ 压缩机的分类。

l了解的内容① 辅助设备组成和特点；② 动力性能；③ 可靠性的基本概念；④ 螺杆压缩机，单螺杆压缩机与滑片压缩机的基本结构和工作原理。

⑤ 往复式压缩机的选型。

第三章、离心压缩机 l掌握的内容：① 离心压缩机的典型结构与特点；② 熟练掌握离心压缩机的基本工作原理，以及相关计算；③ 级内的各种能量损失；④ 多级压缩的必要性和原理；⑤ 功率与效率的概念，以及相关计算；2 ⑥ 离心压缩机的性能；⑦ 压缩机的各种调节方法及其特点；⑧轴向推力的产生和平衡措施；⑨ 抑振轴承，轴端密封的工作原理和典型结构；⑩ 压缩机的选型分类及选型的基本设计计算。

l了解的内容① 工质为实际气体时的计算方法；② 三元叶轮的应用；③ 相似理论在离心压缩机中的应用；④ 附属系统；压缩机的控制；⑤ 叶轮强度和转子临界转速；⑥ 离心压缩机机械故障诊断。

⑦ 选型的基本原则和选型方法。

第四章、泵 l掌握的内容：① 离心泵的典型结构、分类及命名方式；② 离心泵的工作原理及基本方程；③ 熟练掌握离心泵的汽蚀及预防措施；④ 离心泵的性能及调节；⑤ 泵的选用原则。

l了解的内容① 泵的分类与泵的用途；② 离心泵的启动与运行；③ 相似理论在泵中的应用；④ 泵的选型方法及计算步骤；⑤ 轴流泵，旋涡泵，杂质泵，往复活塞泵，螺杆泵，滑片泵，齿轮泵的结构、工作原理，以及各自的特点。

工业化学基础考试重点一，选择度，产率，收率，单程转化率，总转化率，限制反应物，过量反应物，接触时间，空速等简单概念的考查。

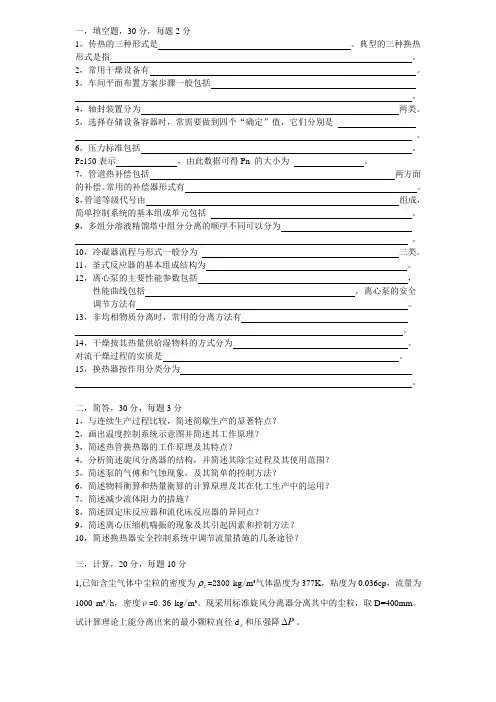

一，填空题，30分，每题2分1，传热的三种形式是。

典型的三种换热形式是指。

2，常用干燥设备有。

3，车间平面布置方案步骤一般包括。

4，轴封装置分为两类。

5，选择存储设备容器时，常需要做到四个“确定”值，它们分别是。

6，压力标准包括。

Ps150表示，由此数据可得Pn 的大小为。

7，管道热补偿包括两方面的补偿。

常用的补偿器形式有。

8，管道等级代号由组成，简单控制系统的基本组成单元包括。

9，多组分溶液精馏塔中组分分离的顺序不同可以分为。

10，冷凝器流程与形式一般分为三类。

11，釜式反应器的基本组成结构为。

12，离心泵的主要性能参数包括，性能曲线包括，离心泵的安全调节方法有。

13，非均相物质分离时，常用的分离方法有。

14，干燥按其热量供给湿物料的方式分为。

对流干燥过程的实质是。

15，换热器按作用分类分为。

二，简答，30分，每题3分1，与连续生产过程比较，简述简歇生产的显著特点？2，画出温度控制系统示意图并简述其工作原理？3，简述热管换热器的工作原理及其特点？4，分析简述旋风分离器的结构，并简述其除尘过程及其使用范围？5，简述泵的气傅和气蚀现象，及其简单的控制方法？6，简述物料衡算和热量衡算的计算原理及其在化工生产中的运用？7，简述减少流体阻力的措施？8，简述固定床反应器和流化床反应器的异同点？9，简述离心压缩机喘振的现象及其引起因素和控制方法？10，简述换热器安全控制系统中调节流量措施的几条途径？三，计算，20分，每题10分1,已知含尘气体中尘粒的密度为sρ=2300kg/m³气体温度为377K，粘度为0.036cp，流量为1000 m³/h，密度ρ=0.36kg/m³。

现采用标准旋风分离器分离其中的尘粒，取D=400mm。

试计算理论上能分离出来的最小颗粒直径dc 和压强降P∆。

2,某车间的输水系统如右图中（1）所示，已知出口处管径为φ44×2mm ，图中所示管段部分的压头损失为3.2×u 2/2g ，其它尺寸见图。

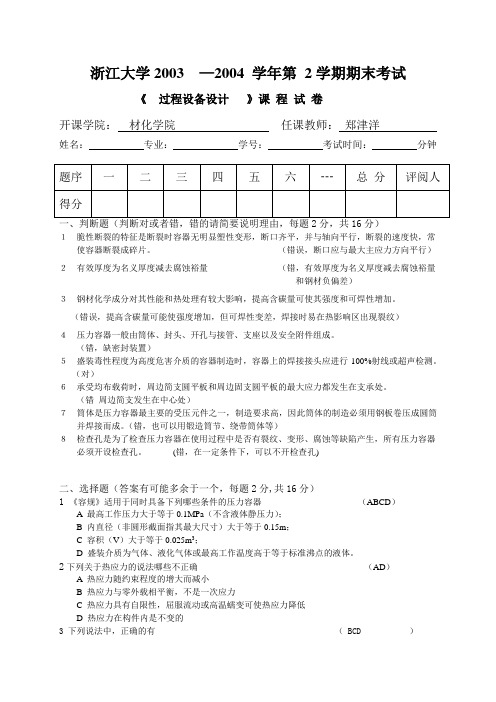

浙江大学2003 —2004 学年第2学期期末考试《过程设备设计》课程试卷开课学院：材化学院任课教师：郑津洋姓名：专业：学号：考试时间：分钟题序一二三四五六┄总分评阅人得分一、判断题（判断对或者错，错的请简要说明理由，每题2分，共16分）１脆性断裂的特征是断裂时容器无明显塑性变形，断口齐平，并与轴向平行，断裂的速度快，常使容器断裂成碎片。

（错误，断口应与最大主应力方向平行）２有效厚度为名义厚度减去腐蚀裕量（错，有效厚度为名义厚度减去腐蚀裕量和钢材负偏差）３钢材化学成分对其性能和热处理有较大影响，提高含碳量可使其强度和可焊性增加。

（错误，提高含碳量可能使强度增加，但可焊性变差，焊接时易在热影响区出现裂纹）４压力容器一般由筒体、封头、开孔与接管、支座以及安全附件组成。

（错，缺密封装置）５盛装毒性程度为高度危害介质的容器制造时，容器上的焊接接头应进行100%射线或超声检测。

（对）６承受均布载荷时，周边简支圆平板和周边固支圆平板的最大应力都发生在支承处。

（错周边简支发生在中心处）７筒体是压力容器最主要的受压元件之一，制造要求高，因此筒体的制造必须用钢板卷压成圆筒并焊接而成。

（错，也可以用锻造筒节、绕带筒体等）８检查孔是为了检查压力容器在使用过程中是否有裂纹、变形、腐蚀等缺陷产生，所有压力容器必须开设检查孔。

(错，在一定条件下，可以不开检查孔)二、选择题（答案有可能多余于一个，每题2分,共16分）1 《容规》适用于同时具备下列哪些条件的压力容器（ABCD）A 最高工作压力大于等于0.1MPa（不含液体静压力）；B 内直径（非圆形截面指其最大尺寸）大于等于0.15m；C 容积（V）大于等于0.025m3；D 盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。

2下列关于热应力的说法哪些不正确（AD）A 热应力随约束程度的增大而减小B 热应力与零外载相平衡，不是一次应力C 热应力具有自限性，屈服流动或高温蠕变可使热应力降低D 热应力在构件内是不变的3 下列说法中，正确的有（ BCD ）A 单层厚壁圆筒同时承受内压P i 和外压P o 时，可用压差简化成仅受内压的厚壁圆筒。

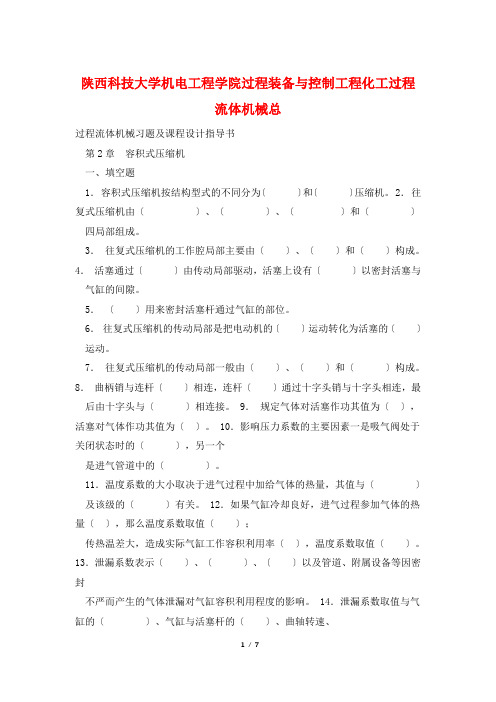

陕西科技大学机电工程学院过程装备与控制工程化工过程流体机械总过程流体机械习题及课程设计指导书第2章容积式压缩机一、填空题1．容积式压缩机按结构型式的不同分为〔〕和〔〕压缩机。

2．往复式压缩机由〔〕、〔〕、〔〕和〔〕四局部组成。

3．往复式压缩机的工作腔局部主要由〔〕、〔〕和〔〕构成。

4．活塞通过〔〕由传动局部驱动，活塞上设有〔〕以密封活塞与气缸的间隙。

5．〔〕用来密封活塞杆通过气缸的部位。

6．往复式压缩机的传动局部是把电动机的〔〕运动转化为活塞的〔〕运动。

7．往复式压缩机的传动局部一般由〔〕、〔〕和〔〕构成。

8．曲柄销与连杆〔〕相连，连杆〔〕通过十字头销与十字头相连，最后由十字头与〔〕相连接。

9．规定气体对活塞作功其值为〔〕，活塞对气体作功其值为〔〕。

10．影响压力系数的主要因素一是吸气阀处于关闭状态时的〔〕，另一个是进气管道中的〔〕。

11．温度系数的大小取决于进气过程中加给气体的热量，其值与〔〕及该级的〔〕有关。

12．如果气缸冷却良好，进气过程参加气体的热量〔〕，那么温度系数取值〔〕；传热温差大，造成实际气缸工作容积利用率〔〕，温度系数取值〔〕。

13．泄漏系数表示〔〕、〔〕、〔〕以及管道、附属设备等因密封不严而产生的气体泄漏对气缸容积利用程度的影响。

14．泄漏系数取值与气缸的〔〕、气缸与活塞杆的〔〕、曲轴转速、气体压力的上下以及气体的性质有关。

15．采用多级压缩可以节省功的主要原因是进行〔〕。

16．理论上讲，级数越〔〕，压缩气体所消耗的功就越〔〕等温循环所消耗的功。

17．压缩机的排气温度〔〕，会使润滑油粘性降低，性能恶化或形成积炭等现象。

18．压缩机的级数越多，其结构越〔〕，同时机械摩擦损失、流动阻力损失会〔〕，设备投资费用也〔〕，因此应合理选取级数。

19．大、中型压缩机级数的选择，一般以〔〕为原那么。

小型移动压缩机，虽然也应注意节省功的消耗，但往往〔〕是主要矛盾。

因此级数选 1第I篇过程流体机械习题择多取决于每级允许的〔〕。

陕西科技大学期末考试复习题——第六期陕西科技大学编机电过控系审第一篇过程设备制造与检测10级试题陕西科技大学试题纸（A)课程过程装备制造与检测班级过控10级班学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题，每空1分，共20分1，超声波检测的必要设备有。

增感屏的种类有，象质剂的种类有，常选用。

2，焊接接头的基本形式有、、、。

3，按渗透剂的种类不同，渗透检测的方法有和两种。

其中法的检测灵敏度高。

4，筒体的拼接焊缝，每节筒体纵向焊缝中心线间的弧长不应小于，相邻筒体纵向焊缝，中心间的弧长不得小于，封头由瓣片和顶圆板拼制成时，焊缝方向只允许是。

5，在焊接热循环中对焊接接头组织、性能的影响，主要取决于、、和。

6，常用的卷板机有三种。

封头冷热冲压成型的选择依据主要考虑两个因素。

二，判断，每题2分，共10分1，压力容器分为多层和单层，且以多层运用较多。

（）2，焊后热处理是将焊接装备的整体或局部均匀加热至金属材料相变点以上的温度范围内, 保持一定时间,然后均匀冷却的过程. （）3，金属的临界变形率是指金属材料冷弯后产生粗大再结晶晶粒的变形率，通常情况下，金属的实际变形率应该小于临界变形率。

（）4，射线检测利用X射线检测时，按照照射质量可以分为A 、B 、C 三个等级，锅炉与部件的焊接质量检测等级应该选用B 级。

（）5，磁粉检测磁化电流有交流和直流两种，选用时选用交流磁化的原因是容易退磁。

（）三，简答题，每题5分，共40分1，简述钨极氩弧焊的特点？2，钢材净化处理的操作内容及其作用？3，简述弯管时产生的缺陷和控制方法？4，射线检测的准备工作？5，简述压力容器的发展特点？6，为什么压力容器制造中，容器主要受压零部件、承压壳体的主焊缝（如壳体的纵缝和环焊缝等）采用全熔透的对接接头？7，以低碳钢为例简要说明焊接接头在组织、性能上较薄弱的区域是热影响区中的过热去？8，简述等离子弧切割的特点及其在化工设备制造中的应用？四，综合，30分1,0Cr18Ni9Ti属于何种钢种？分析该种钢的焊接性能？该类钢种在焊接过程中产生的主要问题及其控制措施？利用手工电弧焊焊接时，简述其焊接工艺措施及选择焊条？12分2，封头的冲压成形中，为什么采用压边圈可以防止折皱的产生？简述球形封头，椭圆形封头和平顶封头采用压边圈的条件？简要分析半球形封头在冲压成型后的壁厚变化情况？12分3，无折边锥形封头的展开计算，已知Dm=2000mm，dm=1200mm,β=60°。

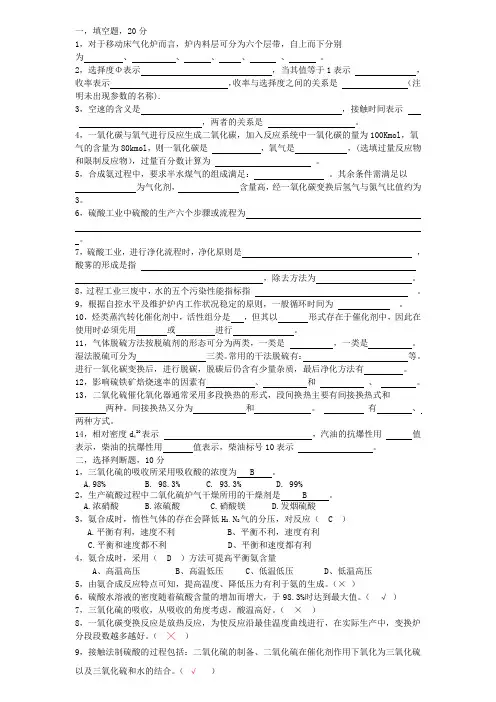

一，填空题，20分1，对于移动床气化炉而言，炉内料层可分为六个层带，自上而下分别为、、、、、。

2，选择度Φ表示，当其值等于1表示，收率表示，收率与选择度之间的关系是（注明未出现参数的名称).3，空速的含义是，接触时间表示，两者的关系是。

4，一氧化碳与氧气进行反应生成二氧化碳，加入反应系统中一氧化碳的量为100Kmol，氧气的含量为80kmol，则一氧化碳是，氧气是，(选填过量反应物和限制反应物），过量百分数计算为。

5，合成氨过程中，要求半水煤气的组成满足：。

其余条件需满足以为气化剂，含量高，经一氧化碳变换后氢气与氮气比值约为3。

6，硫酸工业中硫酸的生产六个步骤或流程为。

7，硫酸工业，进行净化流程时，净化原则是，酸雾的形成是指，除去方法为。

8，过程工业三废中，水的五个污染性能指标指。

9，根据自控水平及维护炉内工作状况稳定的原则，一般循环时间为。

10，烃类蒸汽转化催化剂中，活性组分是，但其以形式存在于催化剂中，因此在使用时必须先用或进行。

11，气体脱硫方法按脱硫剂的形态可分为两类，一类是，一类是。

湿法脱硫可分为三类。

常用的干法脱硫有：等。

进行一氧化碳变换后，进行脱碳，脱碳后仍含有少量杂质，最后净化方法有。

12，影响硫铁矿焙烧速率的因素有、和、。

13，二氧化硫催化氧化器通常采用多段换热的形式，段间换热主要有间接换热式和两种。

间接换热又分为和。

有、两种方式。

14，相对密度d420表示，汽油的抗爆性用值表示，柴油的抗爆性用值表示，柴油标号10表示。

二，选择判断题，10分1，三氧化硫的吸收所采用吸收酸的浓度为 B 。

A.98%B. 98.3%C. 93.3%D. 99%2，生产硫酸过程中二氧化硫炉气干燥所用的干燥剂是 B 。

A.浓硝酸B.浓硫酸C.硝酸镁D.发烟硫酸3，氨合成时，惰性气体的存在会降低H2、N2气的分压，对反应（ C ）A.平衡有利，速度不利 B、平衡不利，速度有利C.平衡和速度都不利 D、平衡和速度都有利4，氨合成时，采用（ D ）方法可提高平衡氨含量A、高温高压B、高温低压C、低温低压D、低温高压5，由氨合成反应特点可知，提高温度、降低压力有利于氨的生成。

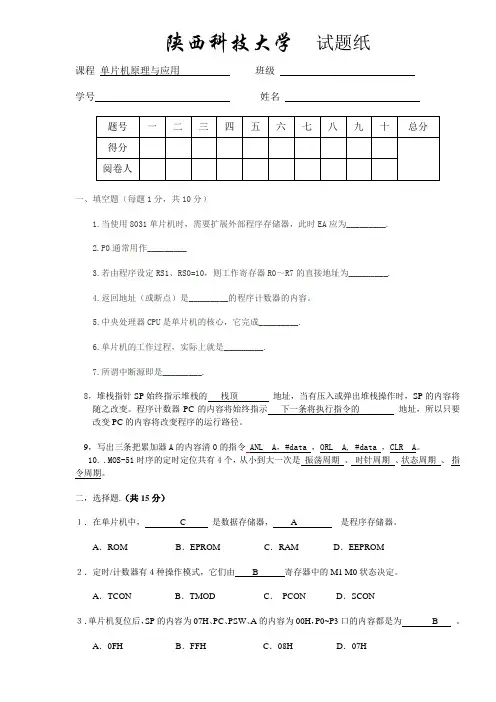

陕西科技大学试题纸课程单片机原理与应用班级学号姓名题号一二三四五六七八九十总分得分阅卷人一、填空题（每题1分，共10分）1.当使用8031单片机时，需要扩展外部程序存储器，此时EA应为_________.2.P0通常用作_________3.若由程序设定RS1、RS0=10，则工作寄存器R0～R7的直接地址为_________.4.返回地址（或断点）是_________的程序计数器的内容。

5.中央处理器CPU是单片机的核心，它完成_________.6.单片机的工作过程，实际上就是_________.7.所谓中断源即是_________.8，堆栈指针SP始终指示堆栈的栈顶地址，当有压入或弹出堆栈操作时，SP的内容将随之改变。

程序计数器PC的内容将始终指示下一条将执行指令的地址，所以只要改变PC的内容将改变程序的运行路径。

9，写出三条把累加器A的内容清0的指令ANL A，#data ，ORL A, #data ，CLR A。

10. .MOS-51时序的定时定位共有4个，从小到大一次是振荡周期、时针周期、状态周期、指令周期。

二，选择题.（共15分）１．在单片机中， C 是数据存储器， A 是程序存储器。

A．ROM B．EPROM C．RAM D．EEPROM２．定时/计数器有４种操作模式，它们由 B 寄存器中的M1 M0状态决定。

A．TCON B．TMOD C．PCON D．SCON３．单片机复位后，SP的内容为07H、PC、PSW、A的内容为00H，P0~P3口的内容都是为 B 。

A．0FH B．FFH C．08H D．07H４．当执行调用指令时，首先将该指令下一条指令的地址压入到堆栈区，保护其下一条指令的地址，然后再将转移的地址送 B 实现转移；当再执行RET指令时自动将堆栈中的地址弹入PC 从而实现返回。

A．DPTR B．PC C．SP D．PSW５．在进行BCD码运算时，紧跟运算指令后面的指令必须是 B 指令。

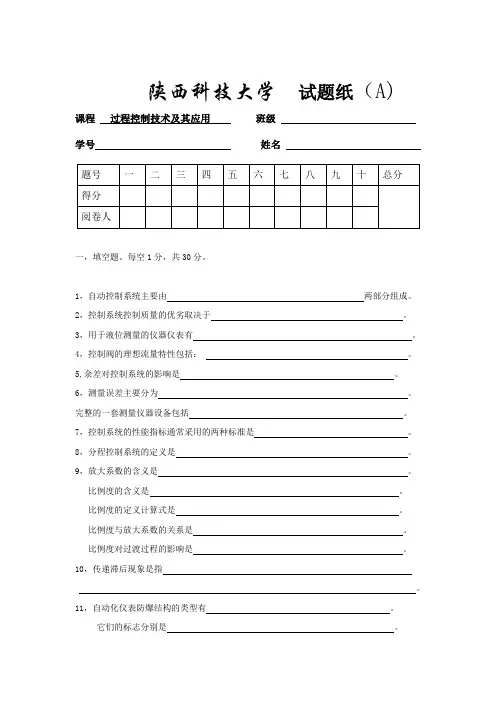

陕西科技大学试题纸（A)课程过程控制技术及其应用班级学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题。

每空1分，共30分。

1，自动控制系统主要由两部分组成。

2，控制系统控制质量的优劣取决于。

3，用于液位测量的仪器仪表有。

4，控制阀的理想流量特性包括：。

5,余差对控制系统的影响是。

6，测量误差主要分为。

完整的一套测量仪器设备包括。

7，控制系统的性能指标通常采用的两种标准是。

8，分程控制系统的定义是。

9，放大系数的含义是。

比例度的含义是。

比例度的定义计算式是。

比例度与放大系数的关系是。

比例度对过渡过程的影响是。

10，传递滞后现象是指。

11，自动化仪表防爆结构的类型有。

它们的标志分别是。

12，阶跃干扰作用下过渡过程的形式有。

13，对象的时间常数对于控制通道不能取特大也不能取小的原因是指。

14，进行热电偶测量温度时，补偿导线的选用原则是。

15，安全火花是指。

16，前馈控制的基本原理是。

17，热电偶的结构主要有 , , 。

18，控制系统按被控变量不同主要分为。

控制系统按控制规律的不同主要分为。

复杂控制系统主要写出五个即可。

19，热电效应的原理是。

20，检测变送环节中克服测量滞后的措施有。

二，简答题。

共30分。

1，，简述被控对象、被控变量、操纵变量、扰动(干扰)量、设定(给定)值和偏差的含义?画出简单控制系统的方框图？串级控制系统有哪些恃点?主要使用在哪些场合?画出串级控制系统的方框图？为什么说串级控制系统中的主回路是定值控制系统，而副回路是随动控制系统?分析为什么串级调节系统的调节品质比单回路调节系统好？10分2，调节器的参数有哪些？调节器参数整定的方法有哪些？何为工程整定法？工程整定法有哪些？5分3，随机误差的特性有哪些？何为最大允许误差？什么是仪表的精度和精度等级，怎样进行计算?试分别写出QDZ , DDZ- II型、DDZ-Ⅲ型仪表的信号范围。

简要阐述DDZ-Ⅲ型仪表输入输出信号这样选择的原因？5分4，温度测量的测量原理有哪些？列举各测量原理下所使用的温度测量仪表？每种例举一个即可。
