小三芯(3.5)转单卡侬公头--音频线(接调音台卡依母)

音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）：大三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

大二芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。

卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。

卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。

2、美国器材：1地、2热、3冷。

专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。

其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。

为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。

很多音响技术文章卡依插头的接线时介绍不多，也不准确。

这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。

根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。

1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。

这种连接器常用于话筒和调音台的连接中。

其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。

插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。

把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。

YC系列的卡侬属于直插式。

这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。

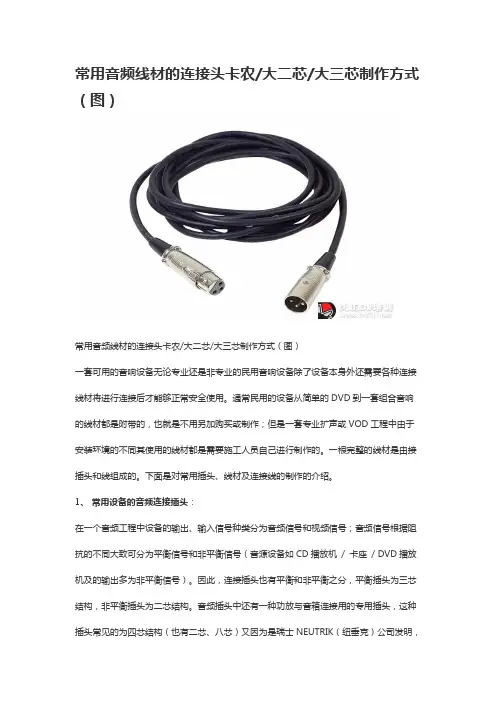

常用音频线材的连接头卡农大二芯大三芯制作方式常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）一套可用的音响设备无论专业还是非专业的民用音响设备除了设备本身外还需要各种连接线材将进行连接后才能够正常安全使用。

通常民用的设备从简单的DVD到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但是一套专业扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面是对常用插头、线材及连接线的制作的介绍。

1、常用设备的音频连接插头：在一个音频工程中设备的输出、输入信号种类分为音频信号和视频信号；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如CD播放机/ 卡座/ DVD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

B、莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。

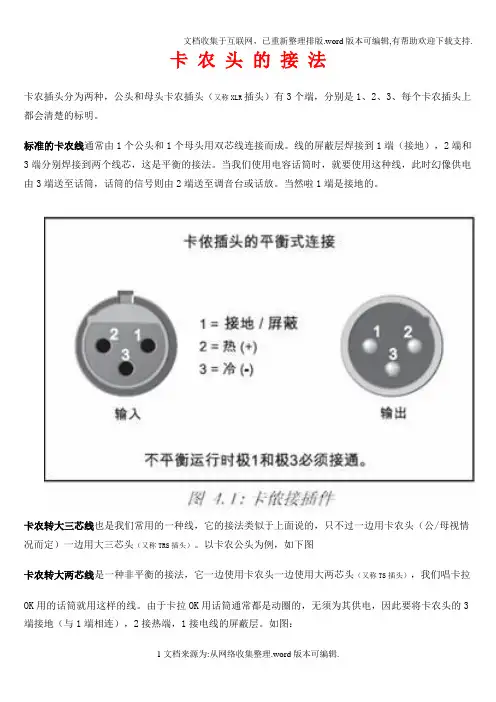

卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。

标准的卡农线通常由1个公头和1个母头用双芯线连接而成。

线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。

当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。

当然啦1端是接地的。

卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。

以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。

由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。

如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。

默认的情况，它在调音台内部是连通的。

当我们插入一个大三芯插头的时候。

内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。

例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。

可以直接发送给多轨录音机或者音频接口录音。

高级的调音台上回同时有Insert和Direct OUT插孔。

UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。

忖农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。

标准的卡农线通常由1个公头和1个母头用双芯线连接而成。

线的屏蔽层焊接到 1 端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。

当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。

当然啦1端是接地的。

卡他ffi头的平《式连接输入不平衝运行时极1和极3必须接《辛卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。

以卡农公头为例,如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。

由于卡拉0K用话筒通常都是动圈的，无须为其供电,因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。

如图:i.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert 和line?in 的区别【调音台Insert 的两个作用】图一In sert插入点插孔有一种很特殊的结构。

默认的情况，它在调音台内部是连通的。

当我们插入一个大三芯插头的时候。

内部的连接就被切断，声音将从大三芯插头的头部（Tip）发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。

例如压缩器可以用这种方法连接到调音台中!图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用! Direct OUT输出一般取自前置放大电路之后。

可以直接发送给多轨录音机或者音频接口录音。

高级的调音台上回同时有Insert和Direct OUT插孔。

常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）常用音频线材的连接头卡农/大二芯/大三芯制作方式（图）一套可用的音响设备无论专业还是非专业的民用音响设备除了设备本身外还需要各种连接线材将进行连接后才能够正常安全使用。

通常民用的设备从简单的DVD到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但是一套专业扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面是对常用插头、线材及连接线的制作的介绍。

1、常用设备的音频连接插头：在一个音频工程中设备的输出、输入信号种类分为音频信号和视频信号；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如CD播放机/ 卡座/ DVD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

B、莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。

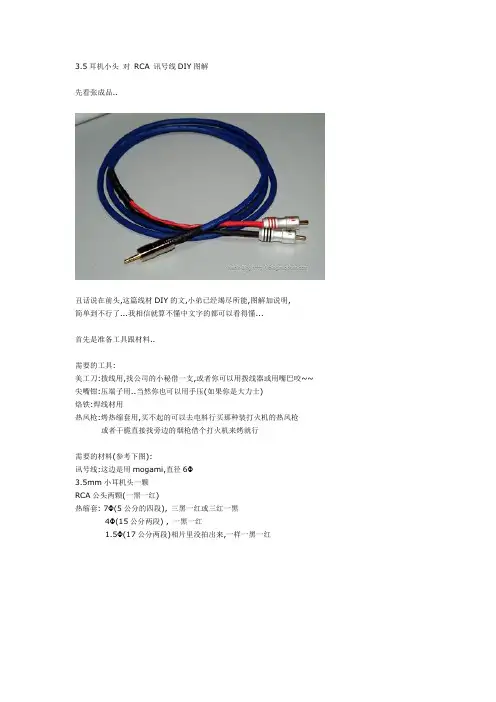

3.5耳机小头对RCA 讯号线DIY图解先看张成品..丑话说在前头,这篇线材DIY的文,小弟已经竭尽所能,图解加说明,简单到不行了...我相信就算不懂中文字的都可以看得懂...首先是准备工具跟材料..需要的工具:美工刀:拨线用,找公司的小秘借一支,或者你可以用拨线器或用嘴巴咬~~ 尖嘴钳:压端子用..当然你也可以用手压(如果你是大力士)烙铁:焊线材用热风枪:烤热缩套用,买不起的可以去电料行买那种装打火机的热风枪或者干脆直接找旁边的烟枪借个打火机来烤就行需要的材料(参考下图):讯号线:这边是用mogami,直径6Φ3.5mm小耳机头一颗RCA公头两颗(一黑一红)热缩套: 7Φ(5公分的四段), 三黑一红或三红一黑4Φ(15公分两段) , 一黑一红1.5Φ(17公分两段)相片里没拍出来,一样一黑一红线材使用的是mogami 2582,便宜的入门好线准备开始动工啰~~首先,先把两段黑色7Φ / 5公分的套入线中...注意:套件里因为附的耳机头稍微小一点,所以在耳机头的那端改为2公分的准备开始制作RCA端拨开线材的塑胶外皮,约17公分拨好的样子将屏蔽的铜线来个中分绞起来..搓细一点喔套上1.5Φ的热缩套管留一点点头出来,然后使用热风枪缩紧分别与红白两线互绞,红的准备当右声道,透明的当左声道套上4Φ的热缩套管,一样,红的套红的,黑的套透明的先套入RCA插头的外壳,再套入7Φ五公分的热缩套管,注意颜色喔把线头先处理好,黑的要当负极,所以要稍微短一点点焊上去负极突出一点线头,剪平,免得等一下卡到热缩套管将刚刚4Φ的热缩套管先用热风枪缩紧将固定夹压紧..最好有压到热缩套,免得伤到线材套上7Φ的热缩套管用热风枪缩紧ok!...完工..锁上预先套入的RCA外壳另外黑色的那端就不赘述,照做就对了两个RCA头都做好后..将最早套入的7Φ五公分的黑色热缩套移过来,盖到RCA两条线交接处盖起来的模样用热风枪缩紧...嘿嘿..RCA端的完成啰..接下来要做3.5耳机小头端的拨开约1公分的塑胶外皮拨好的样子处理线头,将外面的屏蔽绞紧,要当地线用先套入小耳机头的外壳焊上红色右声道接耳机头右下那边透明左声道接耳机头左上那边地线接在下面那孔将固定夹压紧,这边注意一定要压到外皮,这样比较牢靠将最早最早套入的黑色7Φ五公分热缩套移过来注意:套件里因为附的耳机头稍微小一点,所以这边是2公分而已喔用热风枪缩紧锁上耳机头的外壳~~~ 完工~~拍张照吧...还不错看吧..再来一张完成图这条讯号线制做成本不到两百元喔,但跑到一般店家去买,没七八百应该买不到吧...声音又有一定的水准以上,很划算,是条入门好线。

卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。

标准的卡农线通常由1个公头和1个母头用双芯线连接而成。

线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。

当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。

当然啦1端是接地的。

卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。

以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。

由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。

如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。

默认的情况，它在调音台内部是连通的。

当我们插入一个大三芯插头的时候。

内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。

例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。

可以直接发送给多轨录音机或者音频接口录音。

高级的调音台上回同时有Insert和Direct OUT插孔。

UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。

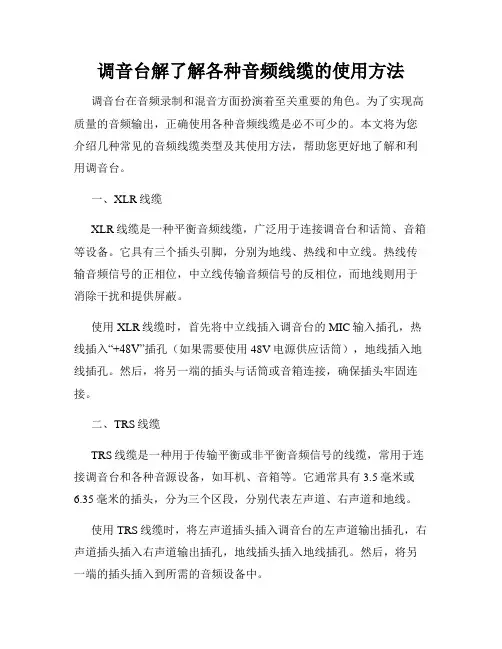

调音台解了解各种音频线缆的使用方法调音台在音频录制和混音方面扮演着至关重要的角色。

为了实现高质量的音频输出，正确使用各种音频线缆是必不可少的。

本文将为您介绍几种常见的音频线缆类型及其使用方法，帮助您更好地了解和利用调音台。

一、XLR线缆XLR线缆是一种平衡音频线缆，广泛用于连接调音台和话筒、音箱等设备。

它具有三个插头引脚，分别为地线、热线和中立线。

热线传输音频信号的正相位，中立线传输音频信号的反相位，而地线则用于消除干扰和提供屏蔽。

使用XLR线缆时，首先将中立线插入调音台的MIC输入插孔，热线插入“+48V”插孔（如果需要使用48V电源供应话筒），地线插入地线插孔。

然后，将另一端的插头与话筒或音箱连接，确保插头牢固连接。

二、TRS线缆TRS线缆是一种用于传输平衡或非平衡音频信号的线缆，常用于连接调音台和各种音源设备，如耳机、音箱等。

它通常具有3.5毫米或6.35毫米的插头，分为三个区段，分别代表左声道、右声道和地线。

使用TRS线缆时，将左声道插头插入调音台的左声道输出插孔，右声道插头插入右声道输出插孔，地线插头插入地线插孔。

然后，将另一端的插头插入到所需的音频设备中。

三、TS线缆TS线缆是一种用于传输非平衡音频信号的线缆，常用于连接调音台和各种音源设备，如吉他、键盘等。

它通常具有 6.35毫米的单插头，分为两个区段，分别代表音频信号和地线。

使用TS线缆时，将插头插入调音台的输入插孔，并确保插头与插孔牢固连接。

然后，将另一端的插头插入到所需的音源设备中。

四、RCA线缆RCA线缆是一种用于传输非平衡音频信号的线缆，常用于连接调音台和电视、DVD播放器等设备。

它通常具有两个RCA插头，分别代表左声道和右声道。

使用RCA线缆时，将左声道插头插入调音台的左声道输入插孔，右声道插头插入右声道输入插孔。

然后，将另一端的插头插入到所需的音频设备中。

五、光纤线缆光纤线缆是一种用于传输数字音频信号的线缆，常用于连接调音台和音箱、音频接口等设备。

音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。

通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。

一根完整的线材是由接插头和线组成的。

下面对常用插头、线材及连接线的制作进行一下简单的介绍。

1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）：大三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。

大二芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

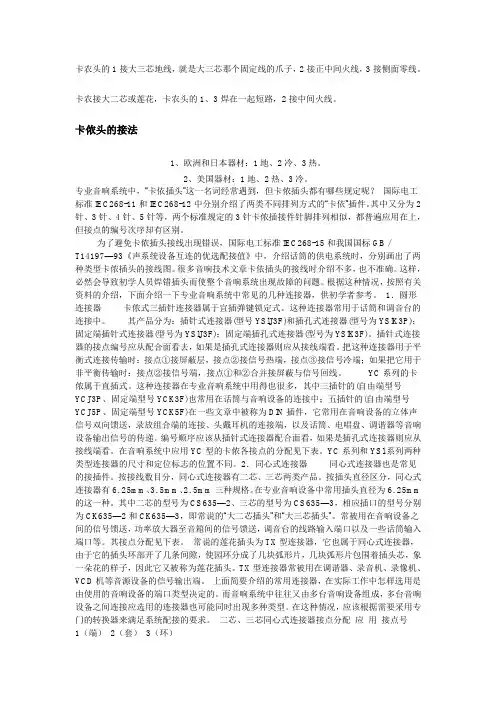

卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。

卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。

卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。

2、美国器材：1地、2热、3冷。

专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。

其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。

为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。

很多音响技术文章卡依插头的接线时介绍不多，也不准确。

这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。

根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。

1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。

这种连接器常用于话筒和调音台的连接中。

其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。

插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。

把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。

YC系列的卡侬属于直插式。

这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。

卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。

卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。

卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。

2、美国器材：1地、2热、3冷。

专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。

其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。

为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。

很多音响技术文章卡依插头的接线时介绍不多，也不准确。

这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。

根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。

1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。

这种连接器常用于话筒和调音台的连接中。

其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。

插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。

把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。

YC系列的卡侬属于直插式。

这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
