日立电梯安全回路和RVBD版指示灯

日立电梯常见故障的处理方法1安全回路所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。

l常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源)地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。

应该到机房控制屏观察安全继电器的状态。

如果安全继电器处于释放状态，则应判断为安全回路故障。

故障可能原因：1.输入电源的相序错或有缺相引起相序继电器动作。

2.电梯长时间处于超负载运行或堵转，引起热继电器动作。

3.可能限速器超速引起限速器开关动作。

4.电梯冲顶或沉底引起极限开关动作。

5.地坑断绳开关动作。

可能是限速器绳跳出或超长。

6.安全钳动作。

应查明原因。

可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。

7.安全窗被人顶起，引起安全窗开关动作。

8.可能有的急停开关被人按下。

9.如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。

另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机(或PC机)进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。

门锁回路作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。

只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。

故障状态：在全部门关闭的状态下，到控制屏观察门锁继电器的状态，如果门锁继电器处于释放状态，则应判断为门锁回路断开。

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

技密A(工场)日立电梯(中国)有限公司FM-BA00-RD-0077第1版设计文件名称：HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源指引第1页,共20页本资料用来指引HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源方面的使用情况，便于设计人员发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

广州日立电梯安全及门锁回路说明1.井道回路：上极限XL2-XL1 下极限XL12-XL11 底坑XR1.1-XR1.2 上限位XL4-XL3 下限位XL14-XL132.轿顶回路：Y2.19-Y2.20 安全钳安全窗3.机房回路：盘车U1.4-U1.3 限速器U1.2-U1.1 控制柜急停U1.1-Y2.19 4.厅门回路：X11.1-X11.2 只限于16层站以下的X13.1-X13.2 只限于16层到32 层站的5.轿门锁回路：Y2.19-Y3.20 是轿门锁6.减速开关回路：XL6-XL5 上一级减速XL8-XL7 上二级减速XL10-XL9 上三级减速XL16-XL15 下一级减速XL18-XL17 下二级减速XL20-XL19 下三级减速7.轿顶电气箱接线：42.14-42.13 接安全钳42.16-42.15 接安全窗42.1-42.2 接左安全触板42.4-42.3 接有安全触板41.25-42.9 接轿顶报站钟42.12-41.26 接轿底报站钟42.17-42.18 停电照明灯42.23-42.24 接轿顶照明箱（220V）42.25-42.26（30V）注：41.29 是地线42.19-42.20 接轿厢照明灯42.20-42.21 接轿厢风扇8.底坑电气箱接线：XR1.7-XR1.8 接消防开关XR1.G 是地线XR1.5-XR1.6 接AC36V照明及插座XR1.3-XR1.4 接AC220V插座故障代码表10 主微机板故障11 副微机板故障12 运行接触器故障14 安全继电器短接故障15 安全回路断开故障16 软件WOT动作17 连续开门三次锁死20 抱闸制动器短接故障21 抱闸制动器断开故障23 40D继电器断开故障25 40G 继电器断开故障26 程序参数故障27 重复故障30 旋转编码器故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速故障42 50B继电器断开故障50 高速运行超速故障51 启动速度异常54 微动平层运行逆转超距离55 强迫减速开关故障56 微动平层超速异常57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯异常77 自救运行过多78 SLU板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时异常85 微动平层感应器故障86 电梯开门超时异常87 电梯关门超时异常88 轿门锁运行中断开检出89 变频微机设置为键盘控制模式90 群控并联通讯异常91 电源瞬间断电检出92 停电自运行93 电梯自救运行94 称重传感器故障118 10T辅助触头故障。

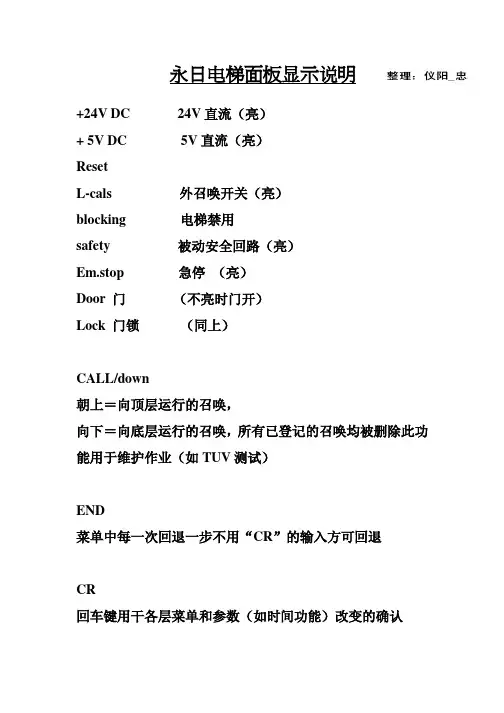

永日电梯面板显示说明
+24V DC 24V直流（亮）
+ 5V DC 5V直流（亮）
Reset
L-cals 外召唤开关（亮）
blocking 电梯禁用
safety 被动安全回路（亮）
Em.stop 急停（亮）
Door 门（不亮时门开）
Lock 门锁（同上）
CALL/down
朝上＝向顶层运行的召唤，
向下＝向底层运行的召唤，所有已登记的召唤均被删除此功能用于维护作业（如TUV测试）
END
菜单中每一次回退一步不用“CR”的输入方可回退
CR
回车键用干各层菜单和参数（如时间功能）改变的确认
L－calls
向上外召允许向下外召关闭
显示符号按键和开关的说明
液晶显示
4行20列无格式文本输出
右侧发光管显示24V DC，5V DC，外召开（关），电梯禁用，被动安全回路，急停，门，门锁
符号G1 电梯A在群控组中，无数据无群控连接
符号G1. 电梯A在群控组中，有数据但无群控连接
符号G1: 电梯A在群控组中，有数据且有群控连接
符号＝轿厢已平层，两平层开关均关闭
符号＋轿厢已平层区域但位置太高
符号－轿厢已平层区域但位置太低
符号/ 轿厢在平层区域之外
符号 5 当前楼层
符号↑↓上下箭头无电梯运行方向（电梯空闭）
符号↑向上箭头电梯上行
符号↓向下箭头电梯下行。

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

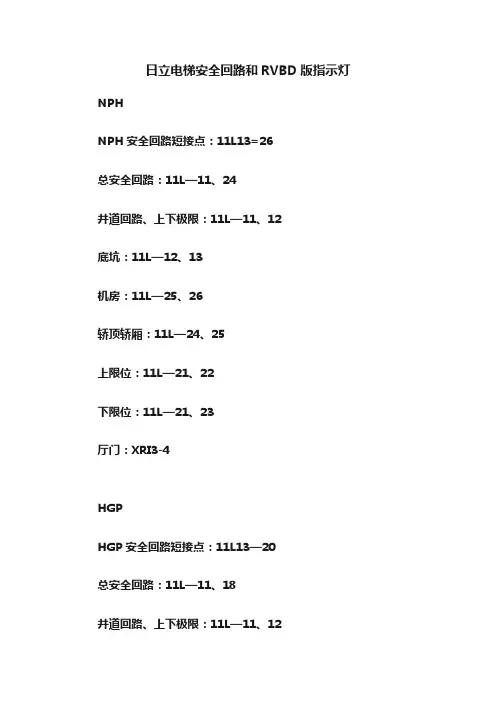

日立电梯安全回路和RVBD版指示灯NPH
NPH安全回路短接点：11L13=26
总安全回路：11L—11、24
井道回路、上下极限：11L—11、12
底坑：11L—12、13
机房：11L—25、26
轿顶轿厢：11L—24、25
上限位：11L—21、22
下限位：11L—21、23
厅门：XRI3-4
HGP
HGP安全回路短接点：11L13—20
总安全回路：11L—11、18
井道回路、上下极限：11L—11、12
底坑：11L—12、13
机房：11L—19、20
轿顶轿厢：11L—18、19
上限位：11L—21、22
下限位：11L—21、23
厅门：XI1—1、2（1—16F）；XI3—1、2（17—32F）XI5—1、2（33~48F）
MCA
MCA安全回路短接点：
总安全回路：11L—11、6
井道回路、上下极限：11L—11、12
轿顶轿厢：11L—5、6
底坑：11L—12、13
机房：11L—5、12
RVBD
RVBD板指示灯
D1灯：开门区
D2灯：关门信号
D3灯：开门信号
D4灯：门机电源控制继电器D5灯：启动指示灯
D6灯：安全触板开关信号
D7灯：关门限位开关
D8灯：开门限位开关
D9灯：光电开关信号
D10灯：40D厅门联锁继电器D11灯：40G轿门锁继电器D12灯：轿厢检修
D13灯：轿顶检修
D14、D15灯：微动平层继电器。

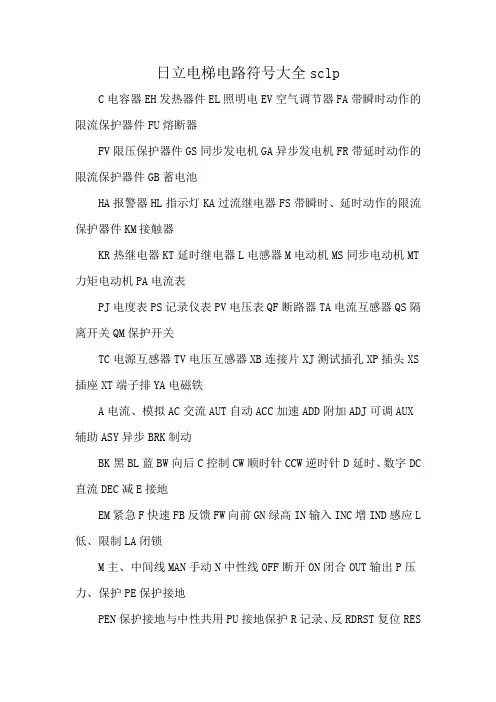

日立电梯电路符号大全sclp
C电容器EH发热器件EL照明电EV空气调节器FA带瞬时动作的限流保护器件FU熔断器
FV限压保护器件GS同步发电机GA异步发电机FR带延时动作的限流保护器件GB蓄电池
HA报警器HL指示灯KA过流继电器FS带瞬时、延时动作的限流保护器件KM接触器
KR热继电器KT延时继电器L电感器M电动机MS同步电动机MT 力矩电动机PA电流表
PJ电度表PS记录仪表PV电压表QF断路器TA电流互感器QS隔离开关QM保护开关
TC电源互感器TV电压互感器XB连接片XJ测试插孔XP插头XS 插座XT端子排YA电磁铁
A电流、模拟AC交流AUT自动ACC加速ADD附加ADJ可调AUX 辅助ASY异步BRK制动
BK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时、数字DC 直流DEC减E接地
EM紧急F快速FB反馈FW向前GN绿高IN输入INC增IND感应L 低、限制LA闭锁
M主、中间线MAN手动N中性线OFF断开ON闭合OUT输出P压力、保护PE保护接地
PEN保护接地与中性共用PU接地保护R记录、反RDRST复位RES
备用RUN运行
S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN 同步T温度、TE无干扰接地
V速度、电压、真空WH白YE黄YM电动阀YV电磁阀。

MCUB板使用说明1 MCUB板简介微机MCUB是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A这三个模块。

MCUB板由32位逻辑控制CPU、8位串行通讯CPU、16位变频核心控制和变频管理控制CPU、程序存储器、输入输出、串行通讯口、CAN控制口、PC通讯口和小键盘及数码显示等模块组成。

其外观图及各部分名称如下所示：(1)(2)(4)(5)(6)(7)(8)(9) (10) (11) (12) (13) (14) (16) (15)(17)(18)(19)(20)(21)(22)(23)(25)(26)(24) (3)（1）功率模块插接口：CN1（2）功率模块插接口：CN2（3）同步电机编码器扩展接口：CN9（4）变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3（6） RS232接口：CN12（7）异步电机旋转编码器接口：CN11 （8）并联、群控TCAN/RS485接口：FR （9）板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4）（11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4）（13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4）（15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA （22）串行通讯接口：SCL（23）小键盘(3键) （24）七段LED显示（3位）（25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。

日立指示灯
GVF/RYBD板：
40D 40G 是厅轿门
101 102 门关门开信号
DR 门机110V
DZ（ FML）门区
50B安全继电器
D1 平层指示灯
D2 运行指示灯
D3 开门指示灯
D5 启动指示灯
D7 停止指示灯
D12 检修指示灯
NPH/NIOB板：
40D 40G 是厅轿门
50 安全回路
50x 硬件连锁
50B 软件连锁
门驱动板：
DMC:
L1：亮开门信号输入
L2：亮关门信号输入
L3：亮平层信号输入
L4：亮自学习信号输入
L5：灭开门极限输入
L6：灭安全触板输入
L7：灭关门极限输入
L8：亮直流24V输入
L9：直流5V输入
L10——L15：亮电机三相控制波形输出
L16：亮故障信号输出
L17：亮门宽测试信号输出
L18：亮ORS信号输出
L19：屏蔽触板信号输出
L20——21：闪烁门低速运行时编码器信号输入L22：亮光电信号输入
DMD:
LED1：5V直流
LED2：155V直流
SW1：微机复位
SW2：门宽自学习
JS1：程序选择
JS2：门速度选择（短接高速）。

3 章. SMCB-3000SCi (主控板) 1.SMCB-3000SCi Board 构成图2. Connector 说明1) CN1 (电源供应部)2) CN2注)VDC+<-> VDC- : 电场DC BUS电压540VDC时候，输入约1.0VDC .3) CN34) CN45) CN5注) DC+ <-> DC-: 输入380V 厅车时候，输入约540VDC .6) CN67) CN7 8) CN109) CN111) CN132) C3) CN214) J1 5) C FO16) CFO37) C FO58) CFH19) C FH3(注)输出因素是MOSFET 继电器, 最大接点用量是100mA.19) J4 : 为组程序DSP集成电路片的Tool连接器.20) J3,J5,J6 : 为组程序CPLD集成电路片的Tool连接器.21) TB1 : PM马达编码器连接部22) TB2 (编码器连接部)3. Jumper Pin 说明1) JP1 : 未使用. 出厂时OPEN 状态.2) JP2 : 只是DSP 程序短路, 出厂时OPEN 状态. 3) JP3 & JP4 (选择编码器输入方法)4. DIP 开关说明1) D i p SW12)ON OFF(注)1. ATT运行模式 1 (ATT1) –使用ATT,AUP,ADOWN开关.(注)2. ATT运行模式 2 (ATT2) –使用ATT,AUP,ADOWN,ASTART,APASS,ACUT开关.5. LED 说明1) LD1: 变频器电容Charge LED，点灯的时侯，电场部分流高电压，请注意。

2) PWR : 数码电源状态表示LED，电源供应中点灯。

3) CTX : 在CRT通讯中，正在送信的时侯闪烁，没有送信资料的时候不亮.4) CRX : 在CRT通讯中，正在收信的时侯闪烁，没有收信资料或通讯错误的时候不亮.6. Test Pin 说明1) GND: 数码电源5V接地.2) CGND: IND, OPB 通讯电源 Ground.4 章. WTCT-5911 Board (电源板) 1. WTCT-5911 Board 构成图2. Connector 说明1) CN1 (电源供应部)2) C N2注) P2<->N15N : 输入380V 厅车时候，输入是约540VDC . 3) CN34) C N45) C N5注) VDC+ <-> VDC- : 电场DC BUS 电压540VDC 时候，输出是约1.0VDC . 6) CN67) C N78) CN89) CN910) CN105 章. OPB-100 Board (轿顶通讯板) 1. OPB-100 Board 构成图2. Connector 说明1) J11 (门机强制停止开关)2) J12 (消防运行开关输入)3) J13 (负载感应开关输入)4) J14 (SAF ETY 开关输入)5) J15 (红外线光幕开关输入)6) J16 (继电器输出)(注) MOSFET 继电器输出, 最大接点用量是 100mA. 7) J17 (电源及通讯)8) J18 (控制输出)9) J19 (风扇及照明电源)10) J20 (风扇输出)11)J21 (照明输出)12)J22 (风扇及照明开关)13) J23 (继电器输出)14) J24 (DC24V 输出)15) J26 (输入)(注) J26连接器6,7 插针说明的Dip SW2是在MCB-3000SCi 板子上的 Dip SW2. 16) J27 (输入)17)J28, J29(OPB-2000SPA 连接)(注) J28和J29是一样的功能， 与连接方向无关.18) J30, J31 (输入)(注) J30和J31是一样的功能，与连接方向无关.3. DIP 开关说明1) Dip SW1(注) 在17层以上的现场，如果有残障人功能的话，需要2张 OPB-100。

小键盘介绍2.1硬件介绍在MCUB的右上角有三个小按钮和三个7段数码显示，称之为小键盘。

通过对小键盘的不同操作，可以使三个7段数码显示出电梯的不同信息以及对电梯进行一些操作。

小键盘的外观如右图所示：对应图中左中右三个键分别定义为MODE、INC/ST、SET键。

2.2 一般操作MCUB板定义了7个状态号，分别为0、1、2、3、4、5、6，各状态对应的功能见下表（电梯小键盘功能列表）。

在任何状态下，按下MODE键，显示的就是当前状态的状态号。

要进入某个状态时，先按下MODE键，然后用INC/ST键调状态号，这时LED3按照0、1、2、3、4、5、6、0、1、2…依次循环变化显示。

调到需要进入的状态号后，按下SET键即可进入该状态。

同时按下三个按钮或者任意两个按钮，操作无效，操作人员在完成一次小键盘操作后，一定要调回到MODE 0 SET状态才能离开。

电梯小键盘功能列表2.3 各状态解释1）MODE 0 SET电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。

当系统只有变频器类故障时，变频器类故障码（E101～E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010～E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101～E140）、控制系统类故障码（E010～E094）与层楼位置交替显示。

当同一类故障（变频器类、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。

2）MODE 1 SET该状态下可显示电梯的19个基本状态，并且可以查看18组I/O信号子状态。

进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。
