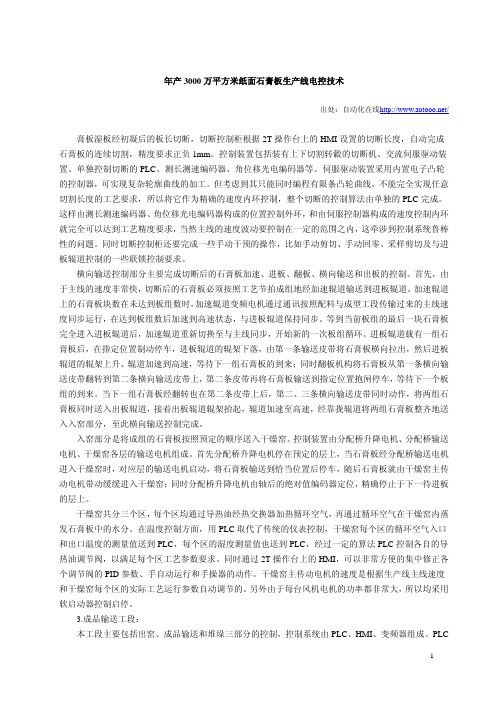

年产3000万平方米纸面石膏板生产线电控技术出处：自动化在线/膏板湿板经初凝后的板长切断，切断控制柜根据2T操作台上的HMI设置的切断长度，自动完成石膏板的连续切割，精度要求正负1mm。
控制装置包括装有上下切割转轂的切断机、交流伺服驱动装置、单独控制切断的PLC、测长测速编码器、角位移光电编码器等。
伺服驱动装置采用内置电子凸轮的控制器，可实现复杂轮廓曲线的加工。
但考虑到其只能同时编程有限条凸轮曲线，不能完全实现任意切割长度的工艺要求，所以将它作为精确的速度内环控制，整个切断的控制算法由单独的PLC完成。
这样由测长测速编码器、角位移光电编码器构成的位置控制外环，和由伺服控制器构成的速度控制内环就完全可以达到工艺精度要求，当然主线的速度波动要控制在一定的范围之内，这牵涉到控制系统鲁棒性的问题。
同时切断控制柜还要完成一些手动干预的操作，比如手动剪切、手动回零、采样剪切及与进板辊道控制的一些联锁控制要求。
横向输送控制部分主要完成切断后的石膏板加速、进板、翻板、横向输送和出板的控制。
首先，由于主线的速度非常快，切断后的石膏板必须按照工艺节拍成组地经加速辊道输送到进板辊道。
加速辊道上的石膏板块数在未达到板组数时，加速辊道变频电机通过通讯按照配料与成型工段传输过来的主线速度同步运行，在达到板组数后加速到高速状态，与进板辊道保持同步。
等到当前板组的最后一块石膏板完全进入进板辊道后，加速辊道重新切换至与主线同步，开始新的一次板组循环。
进板辊道载有一组石膏板后，在指定位置制动停车，进板辊道的辊架下落，由第一条输送皮带将石膏板横向拉出，然后进板辊道的辊架上升、辊道加速到高速，等待下一组石膏板的到来；同时翻板机构将石膏板从第一条横向输送皮带翻转到第二条横向输送皮带上，第二条皮带再将石膏板输送到指定位置抱闸停车，等待下一个板组的到来。
当下一组石膏板经翻转也在第二条皮带上后，第二、三条横向输送皮带同时动作，将两组石膏板同时送入出板辊道，接着出板辊道辊架抬起，辊道加速至高速，经靠拢辊道将两组石膏板整齐地送入入窑部分，至此横向输送控制完成。

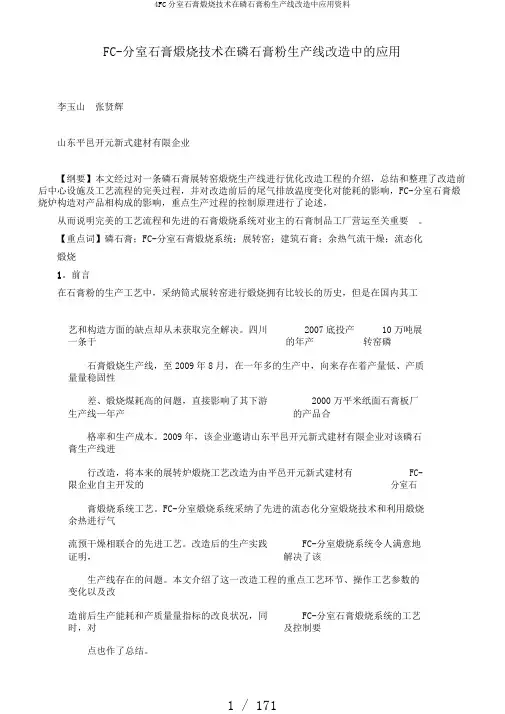

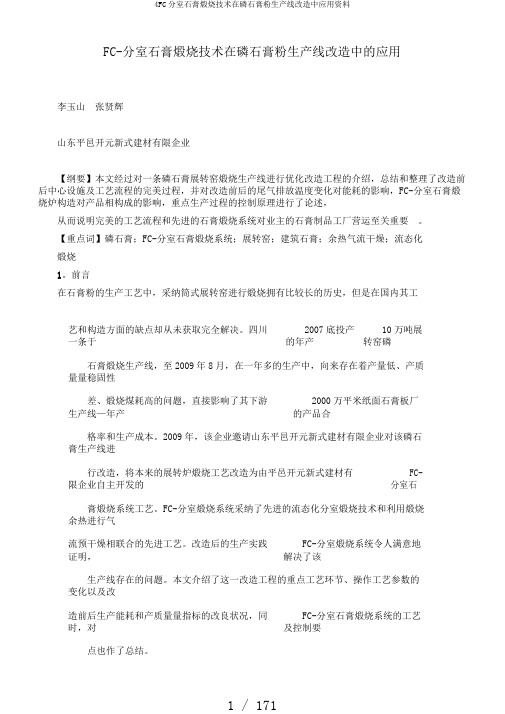

FC-分室石膏煅烧技术在磷石膏粉生产线改造中的应用李玉山张贤辉山东平邑开元新式建材有限企业【纲要】本文经过对一条磷石膏展转窑煅烧生产线进行优化改造工程的介绍，总结和整理了改造前后中心设施及工艺流程的完美过程，并对改造前后的尾气排放温度变化对能耗的影响，FC-分室石膏煅烧炉构造对产品相构成的影响，重点生产过程的控制原理进行了论述，从而说明完美的工艺流程和先进的石膏煅烧系统对业主的石膏制品工厂营运至关重要。
【重点词】磷石膏；FC-分室石膏煅烧系统；展转窑；建筑石膏；余热气流干燥；流态化煅烧1。
前言在石膏粉的生产工艺中，采纳筒式展转窑进行煅烧拥有比较长的历史，但是在国内其工艺和构造方面的缺点却从未获取完全解决。
四川一条于2007底投产的年产10万吨展转窑磷石膏煅烧生产线，至2009年8月，在一年多的生产中，向来存在着产量低、产质量量稳固性差、煅烧煤耗高的问题，直接影响了其下游生产线—年产2000万平米纸面石膏板厂的产品合格率和生产成本。
2009年，该企业邀请山东平邑开元新式建材有限企业对该磷石膏生产线进行改造，将本来的展转炉煅烧工艺改造为由平邑开元新式建材有限企业自主开发的FC-分室石膏煅烧系统工艺。
FC-分室煅烧系统采纳了先进的流态化分室煅烧技术和利用煅烧余热进行气流预干燥相联合的先进工艺。
改造后的生产实践证明，FC-分室煅烧系统令人满意地解决了该生产线存在的问题。
本文介绍了这一改造工程的重点工艺环节、操作工艺参数的变化以及改造前后生产能耗和产质量量指标的改良状况，同时，对FC-分室石膏煅烧系统的工艺及控制要点也作了总结。
2．改造前后的工艺流程变化2．1生产线改造前的生产工艺流程图及工艺概括：原料经喂料机2和皮带机3直接喂入展转窑4，与燃煤沸腾炉5产生的高温热烟气一同顺水煅烧，再经布袋除尘器6回收煅烧产品，烟气及煅烧产生的水蒸气一同由主引风机7排入大气。
成品在经过进一步粉磨后由斗式提高机10提高至成品仓11。
石膏板生产线计算机监控系统
白宏成;何晶晶
【期刊名称】《中国建材科技》
【年(卷),期】2000(000)003
【摘要】本文介绍北新建材集团有限公司石膏板二线的计算机监控系统，叙述了系统的配置，并重点评述该系统的特点。
【总页数】5页(P32-36)
【作者】白宏成;何晶晶
【作者单位】北新建材（集团）有限公司;北新建材（集团）有限公司
【正文语种】中文
【中图分类】TQ177.378
【相关文献】
1.石膏板生产线消防系统设计 [J], 裘燕春;杜理平
2.大型纸面石膏板生产线原料配料系统计量精度的改进及提升 [J], 楼珍干;方文仓;黄伟定
3.木纤维增强石膏板生产线装备的开发研究与应用 [J], 孙晋玉;吴东红;李玉成
4.双伺服控制在纸面石膏板生产线切断机的应用 [J], 张乐波;陈兰兰
5.西宁拟建年产2000万m^2纸面石膏板生产线和年产6万t粉刷石膏生产线[J], 伍湘秋
因版权原因，仅展示原文概要，查看原文内容请购买。

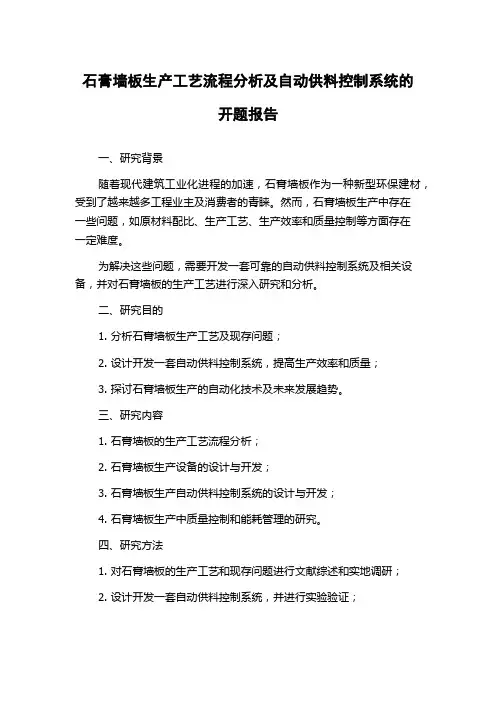

石膏墙板生产工艺流程分析及自动供料控制系统的开题报告一、研究背景随着现代建筑工业化进程的加速，石膏墙板作为一种新型环保建材，受到了越来越多工程业主及消费者的青睐。
然而，石膏墙板生产中存在一些问题，如原材料配比、生产工艺、生产效率和质量控制等方面存在一定难度。
为解决这些问题，需要开发一套可靠的自动供料控制系统及相关设备，并对石膏墙板的生产工艺进行深入研究和分析。
二、研究目的1. 分析石膏墙板生产工艺及现存问题；2. 设计开发一套自动供料控制系统，提高生产效率和质量；3. 探讨石膏墙板生产的自动化技术及未来发展趋势。
三、研究内容1. 石膏墙板的生产工艺流程分析；2. 石膏墙板生产设备的设计与开发；3. 石膏墙板生产自动供料控制系统的设计与开发；4. 石膏墙板生产中质量控制和能耗管理的研究。
四、研究方法1. 对石膏墙板的生产工艺和现存问题进行文献综述和实地调研；2. 设计开发一套自动供料控制系统，并进行实验验证；3. 运用数据分析、数值计算等方法，探究石膏墙板生产中的质量控制和能耗管理。
五、预期成果1. 石膏墙板生产工艺流程的分析和整理；2. 设计开发一套自动供料控制系统，并进行实验验证；3. 探索石膏墙板生产的质量控制和能耗管理方法，并提出相应策略；4. 推广生产自动化技术，提高石膏墙板生产效率和质量。
六、研究意义1. 优化石膏墙板生产工艺，提高生产效率和质量；2. 探究石膏墙板生产的自动化技术，促进建筑工业化；3. 为石膏墙板生产企业提供可行的方案，降低生产成本，提高市场竞争力。
七、研究计划1. 第一年：对石膏墙板生产工艺进行分析和整理，设计石膏墙板生产设备；2. 第二年：开发石膏墙板生产自动供料控制系统，进行实验验证；3. 第三年：研究石膏墙板生产中的质量控制和能耗管理方法，并提出相应策略；4. 第四年：撰写毕业论文及相关研究成果报告。
八、参考文献[1] 郑雪银, 钱石, 黄树森. 石膏墙板的应用及开发现状 [J]. 中国建材科技, 2020, 49(01): 134-139.[2] 马合成, 陈落坤, 王显逸. 现代建筑中石膏墙板的应用 [J]. 建筑科技, 2019, 50(01): 127-128.[3] 曲红军, 马玉伟. 石膏墙板生产设备的研究 [J]. 机械工程与自动化, 2017, 36(04): 26-28.[4] 庞建秀, 冯逸东. 石膏墙板生产自动化技术的研究 [J]. 建筑经济, 2018, 39(06): 65-67.。

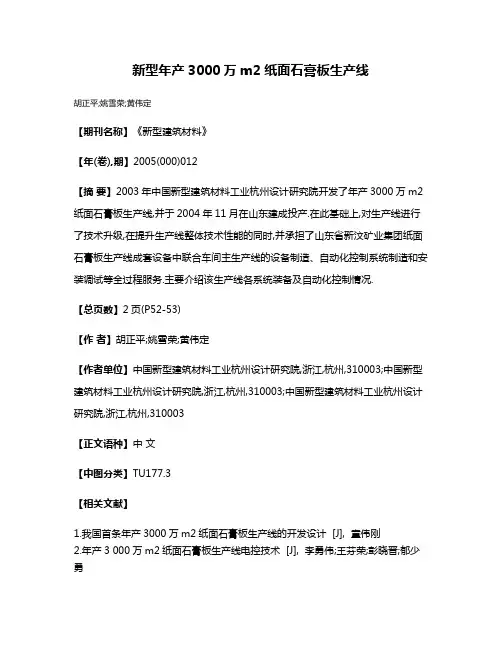

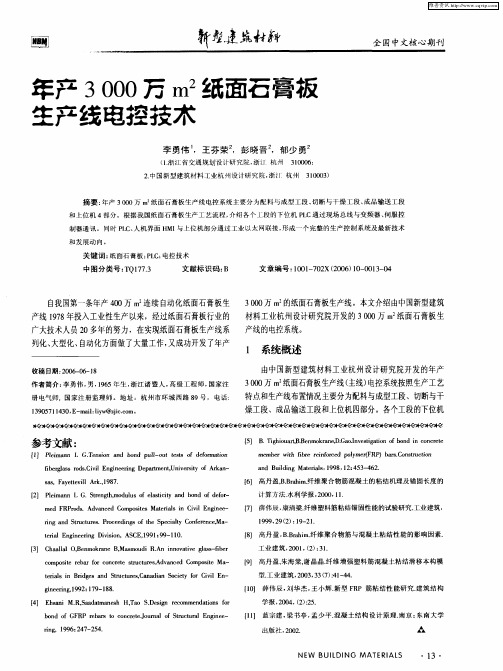

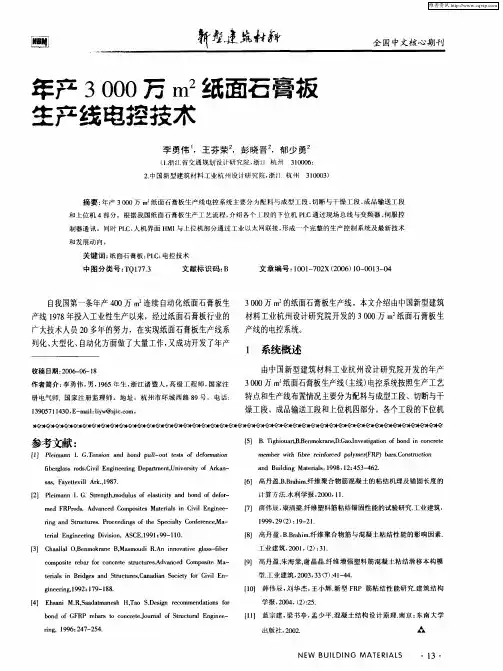

新型年产3000万m2纸面石膏板生产线
