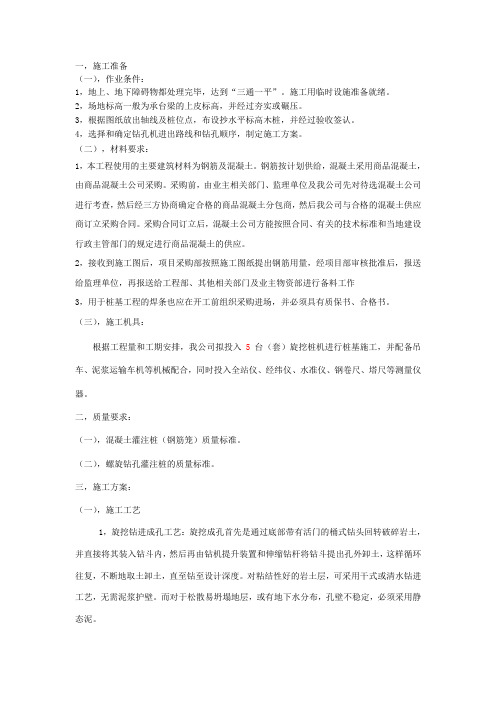

旋挖桩钢筋笼技术交底

一，施工准备（一），作业条件：1，地上、地下障碍物都处理完毕，达到“三通一平”。

施工用临时设施准备就绪。

2，场地标高一般为承台梁的上皮标高，并经过夯实或碾压。

3，根据图纸放出轴线及桩位点，布设抄水平标高木桩，并经过验收签认。

4，选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。

（二），材料要求：1，本工程使用的主要建筑材料为钢筋及混凝土。

钢筋按计划供给，混凝土采用商品混凝土，由商品混凝土公司采购。

采购前，由业主相关部门、监理单位及我公司先对待选混凝土公司进行考查，然后经三方协商确定合格的商品混凝土分包商，然后我公司与合格的混凝土供应商订立采购合同。

采购合同订立后，混凝土公司方能按照合同、有关的技术标准和当地建设行政主管部门的规定进行商品混凝土的供应。

2，接收到施工图后，项目采购部按照施工图纸提出钢筋用量，经项目部审核批准后，报送给监理单位，再报送给工程部、其他相关部门及业主物资部进行备料工作3，用于桩基工程的焊条也应在开工前组织采购进场，并必须具有质保书、合格书。

（三），施工机具：根据工程量和工期安排，我公司拟投入 5台（套）旋挖桩机进行桩基施工，并配备吊车、泥浆运输车机等机械配合，同时投入全站仪、经纬仪、水准仪、钢卷尺、塔尺等测量仪器。

二，质量要求：（一），混凝土灌注桩（钢筋笼）质量标准。

（二），螺旋钻孔灌注桩的质量标准。

三，施工方案：（一），施工工艺1，旋挖钻进成孔工艺：旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻斗内，然后再由钻机提升装置和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。

对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。

而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥。

（二），施工顺序本项目桩基采用了旋挖灌注桩，属于非挤土桩，故其施工顺序的确定以方便施工的原则的确定。

对于每个承台的桩采用隔桩。

1，场地硬化方案：由于场地表层土为粉质粘土，不能满足旋挖桩机安全可靠地进行施工及混凝土罐车进出场地，故在打桩前要对场地进行硬化处理。

1、施工范围：商铺桩共计547 根桩；桩径φ800mm，设计有效桩长32m；2、地层情况：主要为粉土、粉质粘土；3、施工工艺：成孔混凝土灌注桩；4、主要施工材料：（1）混凝土：C40 高强度商品砼、抗渗等级P10；（2）钢筋：HRB400E8、HRB400E16（甲供）；（3）注浆管：33.7*3.2 普通钢管（甲供，俗称DN25 管）、注浆管接头：42.4*3.2mm 普通钢管（俗称DN32 管）；（4）水泥：普通硅酸盐水泥，强度42.5；1、地上、地下障碍物都处理完毕，达到“三通一平”。

施工用临时设施准备就绪。

2 、对场地标高进行测量，请监理对场地现状标高见证、签字确认。

3、根据场地标高推算出成孔深度，提前根据成孔深度计划护筒、混凝土浇筑导管等辅材设备。

4、根据施工顺序及部署提前对道路进行铺垫硬化。

1（1）桩位定位：进行，成孔前对桩位进行定位后用白灰或木桩进行点位标记，护筒埋设后在对护筒中心进行二次定位，桩位偏差允许范围50mm。

（2）垂直度：≤1%100 ，成孔前检查机器校准气泡是否对中，并从机械90 °垂直方位进行观测。

（3）沉渣厚度：≤本项目灌注桩为摩擦桩，规范要求沉渣厚度≤100mm ，本项目设计要求沉渣厚度50mm（以设计为准50mm）。

（4）护筒埋设：孔口护筒埋设长度根据现场实际情况调整，《建筑桩基技术规范》（JGJ 94-2008）第83 页，粉土砂土层护筒预埋深度不小于1.5m。

（5）泥浆使用与指标：泥浆采用氢氧化钠或膨润土进行配置泥浆，泥浆性能指标控制在1.05~ 1.25 ，根据现场成孔情况调整配比，原则最大比重不得大于1.25；本项目泥浆循环使用，循环方式采用泥浆泵抽，不得任意挖沟，每台旋挖机械必须配备两台泥浆泵，一台从泥浆池抽至孔口成孔时用于护壁，一台在混凝土浇筑时对翻出来的泥浆抽排回泥浆池。

（6）混凝土浇筑：混凝土浇筑前对孔深进行测量，并计划好导管长度，导管下放长度控制距离孔底25~40cm混凝土浇筑过程中，下导管时，导管埋设深度控制在2~6 米；和混凝土充盈系数设计要求 1.1，业主技术要求充盈系数1.268；结合技术要求及业主要求，本项目充盈系数资料数据为1.26~1.3 混凝土超灌高度为0.5 ；（7）桩顶标高：商铺桩±0.00 绝对标高=4.2m；场地绝对标高为2.887~3.277m，平均标高3.067m ，本区域桩顶标高如下图：-3.0m -3.1m - 1.0m （8）后注浆：水灰比0.45~0.65 ，桩端注浆压力为1.2~4Mpa ，单桩注浆量桩径800mm 的不小于为1.6 ，桩端以上12m 处注浆量不小于0.48 桩灌注48 可进行后注浆2（1）长度：钢筋笼每节长度12m ，有效笼长32m ，锚固段560mm；（2）保护层：保护层厚度55mm ，钢筋笼理论外径690mm；（3）配筋：螺旋筋8@100（加密区上部4m）、8@200（非加密区）；主筋416（底部至以上 12m）、816（底部 12m 以上），均匀布置；（4）注浆管：φ33.7*3.2mm，注浆管为4 根（2 根桩端压浆导管，2 根桩侧压浆导管），桩侧注浆管长度为底部 12 米以上，桩端注浆管长度至孔底，底部用钢板焊接封堵，并打梅花眼。

旋挖灌注桩技术交底嘿，朋友们！今天咱们来好好聊聊旋挖灌注桩这个技术。

这可不是闹着玩的，它在建筑工程中那可是相当重要的一环。

我先给大家讲讲我之前遇到的一件事儿。

有一次在一个工地，负责灌注桩施工的团队对旋挖灌注桩技术掌握得不是很到位。

结果呢，灌注桩的位置出现了偏差，这可把大家急坏了！后来费了好大的劲儿才进行了补救，耽误了不少时间和成本。

从那以后，我就深刻意识到，把旋挖灌注桩技术给大家交代清楚是多么重要！咱们先来说说旋挖灌注桩施工前的准备工作。

场地那得平整，不能有坑坑洼洼的地方。

就像你要跑步，总得有个平坦的跑道不是？如果场地高低不平，那旋挖钻机都没法安稳工作。

还有测量放线，这一步可不能马虎。

得用高精度的测量仪器，精确地确定桩位的位置。

想象一下，要是桩位都定错了，那后面的工作不就全乱套啦？再说说旋挖钻机的选择。

这就好比你出门选鞋子，得合脚、舒适，还得能应对不同的路况。

不同型号的旋挖钻机有不同的性能和适用范围，得根据具体的施工条件来选。

钻进成孔的时候，那也是有讲究的。

钻进速度得控制好，不能太快也不能太慢。

太快了，容易出现塌孔；太慢了，效率太低。

这就像开车，速度得适中，才能既安全又高效。

泥浆护壁也很关键。

泥浆的性能得符合要求，比重、黏度、含砂率都得在合适的范围内。

泥浆就像是给桩孔穿上了一层保护衣，要是这保护衣质量不行，那桩孔可就危险啦。

清孔也不能马虎。

得把孔底的沉渣清理干净，不然会影响桩的承载力。

这就好比你打扫房间，角落里的灰尘不清理干净，总是让人心里不舒服。

钢筋笼的制作和安装也有不少要点。

钢筋的规格、间距、焊接质量都得严格把关。

钢筋笼要竖直下放，不能碰到孔壁，不然可能会导致孔壁坍塌。

混凝土灌注更是重中之重。

混凝土的配合比要合理，坍落度要符合要求。

灌注的时候要连续，不能中途停顿。

就像倒水一样，断断续续的可不行。

在施工过程中，还得时刻注意安全。

比如，操作人员要经过专业培训，不能无证上岗。

现场的警示标识要醒目，防止无关人员进入施工区域。

旋挖桩施工技术交底旋挖桩施工技术交底一、工程概况本工程为大型基础设施建设，涉及到大量旋挖桩施工。

为了确保施工质量和安全，技术部门特此编制旋挖桩施工技术交底，以便现场施工人员进行操作。

二、施工流程1、施工准备：确认施工场地平整、道路畅通，并按照规定要求设置排水设施。

2、测量放线：根据设计图纸进行测量放线，确定桩位。

3、埋设护筒：在桩位处埋设护筒，确保其垂直度并固定。

4、钻孔：使用旋挖机进行钻孔，根据地质情况控制钻进速度。

5、验孔：对钻孔进行验收，确保孔径、孔深及垂直度符合设计要求。

6、钢筋笼制作与安装：按照设计要求制作钢筋笼，并将其吊放入孔中。

7、浇筑混凝土：在护筒口浇筑混凝土，确保桩身质量。

8、桩体检测：对已完成的桩体进行质量检测，确保其承载力符合设计要求。

三、施工要点1、钻孔前，应对桩位进行精确测量，确保其位置准确。

2、在钻孔过程中，应根据地质情况控制钻进速度，避免对周边环境造成影响。

3、钢筋笼的制作和安装应符合设计要求，确保其质量。

4、浇筑混凝土时，应保证连续浇筑，确保桩身质量。

5、在施工过程中，应及时记录相关数据，为质量检测提供依据。

四、安全注意事项1、施工前，应对现场进行检查，确保设备、工具等安全可靠。

2、操作人员应严格按照操作规程进行施工，确保自身安全。

3、在施工过程中，应设置安全警示标志，确保现场安全。

4、定期对设备进行检查和维护，确保其正常运行。

五、维护与保养1、定期对设备进行检查和维护，确保其正常运行。

2、在使用过程中，应避免设备长时间超负荷运行。

3、停放设备时，应将其放置在干燥、通风的地方。

4、对设备进行定期保养，延长其使用寿命。

六、总结本篇文章详细介绍了旋挖桩施工的流程、要点以及安全注意事项，并对设备的维护与保养进行了详细说明。

希望现场施工人员认真阅读并按照要求进行操作，确保施工质量和安全。

也希望各位同事在施工过程中相互配合，共同努力，确保工程顺利完成。

一级技术交底记录表记录中应反映出泥浆的变化情况；钻至设计高程时，由现场监理工程师与施工单位相关人员共同测定孔深，并做好记录，以此作为终孔标高的依据和后续施工沉淀判定标准。

（6）成孔验收钻孔桩成孔后，应及时进行验孔；验孔主要检查：孔深、孔径、倾斜度、沉淀厚度、泥浆比重等；成孔质量标准如下表：成孔质量标准序号项目允许偏差检测方法1 孔的中心位置（mm）群桩：100；单排桩：50 全站仪：每桩检查2 孔径（mm）不小于设计桩径探孔器：每桩检查3 倾斜度（%）钻孔：＜1；挖孔：＜0.5 钻杆垂线法：每桩检查4 孔深（m）摩擦桩：不小于设计规定支承桩：不设计深度超深不小于0.05测绳量：每桩检查5 沉淀厚度（mm）摩擦桩：符合设计要求，当设计无要求时，对于直径≤1.5m的桩，≤200；对桩径＞1.5m或桩长＞40m或土质较差的桩，≤300；支承桩：不大于设计规定，设计未规定时≤50。

沉淀盒或标准测锤：每桩检查6 清孔后泥浆指标相对密度：1.03-1.1；黏度：17-20Pa•s；含砂率：＜2%；胶体率：＞98%。

泥浆四件套：每桩检查（7）清孔现场孔桩清孔采用旋挖钻机进行清孔，达到设计标高后，及时检查孔深、孔径等是否满足成孔质量，满足要求方能开始清孔；在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内泥浆性能指标和孔底沉淀厚度，如超过规定，应进行第二次清孔，符合要求后，方可灌注水下混凝土。

二次清孔（如下图所示）通过导管连接注水管至孔底进行增压清孔，具体方法：导管伸入到距离孔底20-30cm，在导管顶部安装连接阀，连接注水管，形成循环系统，导管内持续注水增压，以达到把孔底沉淀冲起来的效果，使孔底沉淀处于悬浮状态，从而保证混凝土浇筑过程中，孔底沉淀满足要求。

清孔示意图（8）下钢筋笼1）钢筋笼验收：首先由工程质量管理部对钢筋笼进行现场验收，设计图纸要求的钢筋笼直径和长度，主筋规格和数量、间距，箍筋的规格和间距，加劲箍的规格、间距，定位筋的规格、尺寸和数量等均应严格按照设。

桩基施工技术交底一、施工准备1、钻孔前要认真符合设计图纸，设计桩基直径、桩基类型、设计桩基顶标高、桩基底标高，钢筋笼的设计长度、钢筋笼的直径。

2、依据设计图纸测量粗放出桩基平面位置，根据现场实际情况修建施工工作平台，修建好通往平台的施工便道，以保证成孔后钢筋笼、砼的运输。

3、平台修建完成后测量精确放出桩基孔位中心点，并由孔位中心点引出四个护桩点，护桩点引致不影响钻机、及操作人员正常施工，护桩要采取有效固定，防止护桩位移。

四点护桩用线绳交叉连接，交叉点垂直于孔位中心点，再后续施工中随时检测孔位、钢筋笼偏位。

4、测量放样完成后埋设钢护筒，护筒壁厚应根据桩径大小选用，一般不小于桩径1/160，控制在1/140较合适。

钢护筒根据地质、现场情况确定埋深，一般护筒外露地面控制在30cm左右。

护筒埋设后复核护筒中心位置，测量出护筒顶标高，护筒四周地面标高，并详细做好测量数据。

5、开工前，桩基施工所需的导管、料斗等设备必须就位。

二、施工工艺1钻机就位钻机安放前，先将桩孔周边垫平，使地面平整，确保钻机安放到位后的底座和顶端平稳，在钻进中不应产生位移或沉陷。

钻机就位时应确保钻杆中心和桩位中心在同一铅垂线上，其对中误差不得大于10mm，钻机就位后，测量钻机平台或护筒标高来控制钻孔深度，避免超钻或少钻，同时填写报验单，经监理工程师对钻机的对中、平台水平、钻杆垂直度检查验收同意后，方可开始钻孔。

钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。

针对不同地质层选用不同的钻头、钻进压力、钻进速度。

正式钻孔前，钻机要先进行运转试验，检查钻机的稳定和机况，确保后面成施工连续进行。

钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。

应经常对钻孔泥浆及钻机对位进行检测，不符合要求时，应及时改正。

应经常注意地层变化，在地层变化处应捞取样渣保存。

钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。

一、工程名称及施工单位工程名称：____________________施工单位：____________________二、施工地点及时间施工地点：____________________施工时间：____________________三、施工内容1. 施工内容概述：旋挖桩施工，包括桩基钻孔、桩身灌注、桩顶处理等工序。

2. 施工工艺：旋挖钻机钻孔、混凝土灌注、钢筋笼吊装等。

四、安全技术交底1. 作业人员要求（1）作业人员必须持证上岗，熟悉旋挖桩施工工艺和安全操作规程。

（2）作业人员应具备一定的现场施工经验，能正确判断施工过程中可能出现的安全隐患。

（3）作业人员必须遵守安全生产纪律，树立“安全第一，预防为主”的意识。

2. 施工现场安全管理（1）施工现场必须设置明显的安全警示标志，包括安全通道、危险区域等。

（2）施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。

（3）施工现场应配备消防设施，并定期检查、维护，确保其正常使用。

3. 施工设备安全操作（1）旋挖钻机操作人员应熟悉设备性能、构造及操作规程，确保设备运行正常。

（2）操作人员应遵守操作规程，不得酒后操作设备，不得擅自改变设备性能。

（3）设备维修保养应由专业人员进行，确保设备安全运行。

4. 钻孔施工安全（1）钻孔过程中，应确保泥浆池围挡牢固，防止人员落泥浆池淹溺。

（2）钻孔过程中，应密切关注地下管线、构筑物等，避免造成损坏。

（3）钻孔过程中，应加强人员安全教育培训，提高安全意识。

5. 桩身灌注安全（1）桩身灌注过程中，应确保混凝土质量，防止桩身缺陷。

（2）桩身灌注过程中，应加强人员安全教育培训，提高安全意识。

（3）桩身灌注过程中，应确保混凝土运输、泵送、浇筑等环节安全。

6. 钢筋笼吊装安全（1）钢筋笼吊装前，应检查吊装设备、吊具及吊装作业人员的安全措施。

（2）钢筋笼吊装过程中，应确保吊装设备稳定，防止吊装过程中发生倾覆。

（3）钢筋笼吊装过程中，应确保作业人员安全防护措施到位。
