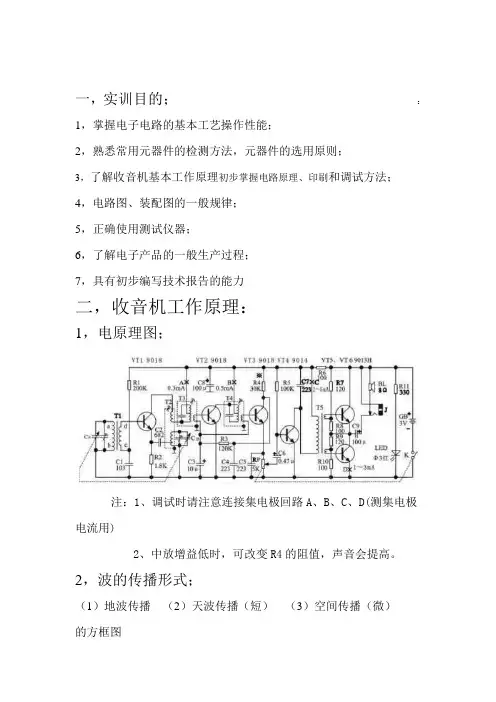

一，实训目的；：1，掌握电子电路的基本工艺操作性能；2，熟悉常用元器件的检测方法，元器件的选用原则；3，了解收音机基本工作原理初步掌握电路原理、印刷和调试方法；4，电路图、装配图的一般规律；5，正确使用测试仪器；6，了解电子产品的一般生产过程；7，具有初步编写技术报告的能力二，收音机工作原理：1，电原理图；注：1、调试时请注意连接集电极回路A、B、C、D(测集电极电流用)2、中放增益低时，可改变R4的阻值，声音会提高。
2，波的传播形式；（1）地波传播（2）天波传播（短）（3）空间传播（微）的方框图3，收音机；（1），超外差：f1-f2=465kHZf1：本机振荡频率f2：外来振荡频率(2)工作过程；输入电路从天线上接收到的各种高频信号中选择出所需要的电台信号并变频级；变频级再将输入电路选出的信号与本机振荡器产生的振荡信号在混频中进行混频，混频后得到一个固定的频率（465KHZ）的中频信号；而后信号在中方电路中进行放大；因为在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量，所以信号需要进过滤波；信号在检波电路中提取需要的音频信号，滤除不需要的成分；不需要的成分进过AGC从而保持输出的相对稳定，最后所需信号进过低放和功放，目的是使输出的功率大，非线性失真小，然后进过扬声器还原声音。
三，元器件的检测：（1）检测变压器（中轴）1-2 2-3 1-3 4-5，电阻小1-2 2-4 3-4 1-5 2-5 3-5，电阻大（2）三极管的检测：a、找公共级：1、将万用表置于“欧姆”挡，选择RX1KΩ挡量程。
2、假定三极管某一引脚为基极（B）且用“黑表笔”去接触它不动，“红表笔”去分别接触余下两脚，测的两个电阻值。
3、如果两次电阻值都很小，“黑表笔”接触的引脚是基极（B）b、找集电极（C）：硅管NPN，锗管PNPC、电位器的检测d、线圈e、发光二级管：单向导通，若反接电阻无限大f、电解电容：1、利用MF47型万用表黑表笔接电容正极，红表笔电容器负极；2、万用表指针摆动一定幅度后返回∞，但并不是所有的电容器都会使万用表指针返回至∞，有些会慢慢地稳定在某一位置上；3、读出该位置阻值，即为电容器漏电电阻，漏电电阻越大，其绝缘性越好。

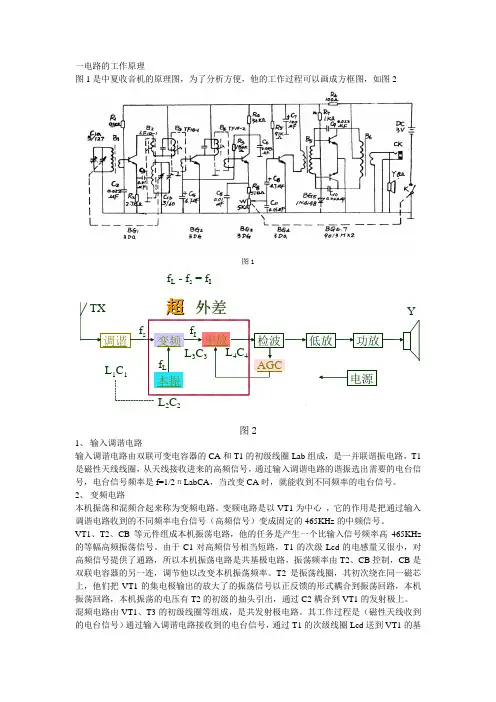

一电路的工作原理图1是中夏收音机的原理图，为了分析方便，他的工作过程可以画成方框图，如图2f L - f s = f I图21、输入调谐电路输入调谐电路由双联可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=1/2πLabCA，当改变CA时，就能收到不同频率的电台信号。
2、变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变成固定的465KHz的中频信号。
VT1、T2、CB等元件组成本机振荡电路，他的任务是产生一个比输入信号频率高465KHz 的等幅高频振荡信号。
由于C1对高频信号相当短路，T1的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双联电容器的另一连，调节他以改变本机振荡频率。
T2是振荡线圈，其初次绕在同一磁芯上，他们把VT1的集电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡回路，本机振荡的电压有T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
混频电路由VT1、T3的初级线圈等组成，是共发射极电路。
其工作过程是（磁性天线收到的电台信号）通过输入调谐电路接收到的电台信号，通过T1的次级线圈Lcd送到VT1的基极本机振荡信号又通过C2送到VT1和发射极，两种频率的信号在T1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机正当频率和电台频率的差等于465KHz的信号，这就是中频信号。
混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz,可以把465KHz的中频信号从多种频率的信号中选出来，并通过T3的次级线圈耦合到下一级去，而其他信号几乎被滤掉。

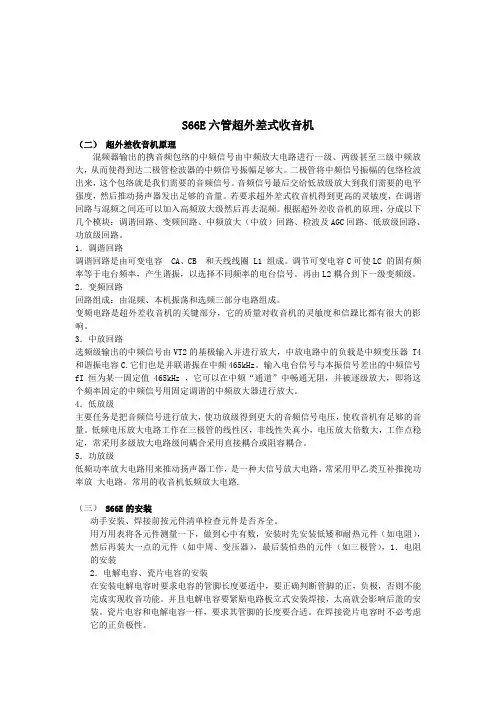

S66E六管超外差式收音机（二）超外差收音机原理混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，分成以下几个模块：调谐回路、变频回路、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
1．调谐回路调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。
调节可变电容C可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。
再由L2耦合到下一级变频级。
2．变频回路回路组成：由混频、本机振荡和选频三部分电路组成。
变频电路是超外差收音机的关键部分，它的质量对收音机的灵敏度和信躁比都有很大的影响。
3．中放回路选频级输出的中频信号由VT2的基极输入并进行放大，中放电路中的负载是中频变压器 T4和谐振电容C.它们也是并联谐振在中频465kHz。
输入电台信号与本振信号差出的中频信号fI 恒为某一固定值465kHz ，它可以在中频“通道”中畅通无阻，并被逐级放大，即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。
4．低放级主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。
低频电压放大电路工作在三极管的线性区，非线性失真小，电压放大倍数大，工作点稳定，常采用多级放大电路级间耦合采用直接耦合或阻容耦合。
5．功放级低频功率放大电路用来推动扬声器工作，是一种大信号放大电路，常采用甲乙类互补推挽功率放大电路。
常用的收音机低频放大电路.（三）S66E的安装动手安装、焊接前按元件清单检查元件是否齐全。
用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管），1．电阻的安装2．电解电容、瓷片电容的安装在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。
实验报告项目收音机制作与调试班级学生学号目录一、前言 (3)实验准备部分二、电子工艺基础知识 (3)(一)安全用电常识和操作规程 (3)(二)电子工艺 (4)(三)焊接工艺 (5)1.电烙铁，焊锡及助焊剂 (5)2.焊接的种类 (6)3.手工焊接技术 (6)4.焊接操作者握电烙铁的方法： (6)5.手工焊接操作的基本步骤 (7)(四)电子元器件的识别与检测及其读数 (8)1.电阻 (8)2.电容 (10)3.其他 (10)(五)锡焊原理 (11)实验部分三、实验目的： (11)四、实验器材： (11)五、实验原理： (12)1.最简单收音机原理 (12)2.超外差收音机原理 (12)3.中夏S66E六管超外差式收音机电路的工作原理 (14)六、电路焊接： (16)(a)PCB版图 (16)（b)元件说明 (16)（c)安装工艺步骤 (17)七、电路测试： (17)八、心得体会与收获： (17)一、一、前言前言随着现代社会的发展,为了适应社会发展对人才的需求,就要求我们在需要很强的理论知识的同时,还应该具备有很强的实践能力.这就要求我们把所学到的知识用于实际工作之中.只有做到了这样一点,才能使我们能够更好的学习和吸收书本里面的知识，将理论和实际紧密结合起来，为在今后的求职生涯和社会工作打下一个基础。
