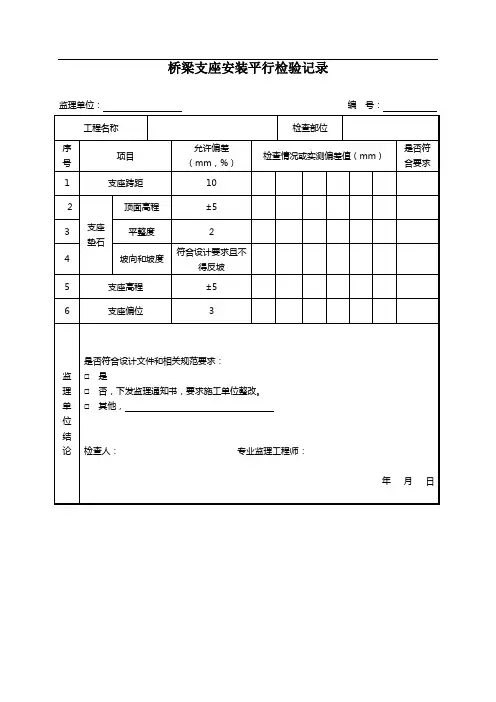

A-5桥梁支座安装现场施工记录

桥梁工程中常用支座的施工安装方法桥梁是人类交通领域中不可或缺的重要设施，而支座作为桥梁的重要组成部分，承担着分担桥梁荷载、保证桥梁稳定性和安全运行的重要作用。

支座的施工安装方法至关重要，直接关系到桥梁的使用寿命和安全性。

一、预制支座的施工安装方法预制支座是指在工厂预先生产好的支座，采用现场顺序安装的方式。

其施工安装方法如下：1. 清理基础：在安装预制支座之前，首先要清理桥墩基础，确保基础表面平整、洁净，并保持其水平度和垂直度。

2. 安放支座：将预制支座放置到桥墩基础上，确保支座与桥墩基础紧密接触，并且基本平行。

3. 调整支座：对于调整支座的位置和高度，可以采用垫块或螺栓调整。

4. 固定支座：在支座上方设置钢板，用螺栓将钢板与支座固定连接。

5. 拉紧螺栓：通过拧紧螺栓来保证支座与钢板之间的稳固连接。

6. 施工记录：在安装完成后，需要进行相应的施工记录，包括支座安装位置、高度、调整过程等，以备后期维护使用。

二、浇筑支座的施工安装方法浇筑支座是指在现场进行混凝土浇筑的方式来安装支座。

其施工安装方法如下：1. 钢筋构造：在进行混凝土浇筑之前，需要在支座位置设置相应的钢筋构造，以保证支座在混凝土浇筑后的强度和稳定性。

2. 支座模板：在支座位置设置相应的模板，确保混凝土在浇筑的过程中能够顺利围绕支座形成所需的空间。

3. 浇筑混凝土：根据施工设计要求，将混凝土倒入模板中，并使用振动器进行振捣，以确保混凝土的密实度和均匀性。

4. 混凝土养护：在混凝土浇筑完成后，需要进行相应的养护措施，如覆盖塑料薄膜、喷水养护等，以确保混凝土的强度和稳定性。

5. 拆除模板：待混凝土达到所需强度后，可以拆除支座模板，并进行相应的表面修整和清理工作。

总之，无论是预制支座还是浇筑支座，其施工安装方法都需要严格按照施工设计要求进行。

在安装过程中，应注意支座与桥墩基础的紧密接触、调整支座的位置和高度，并进行相应的固定和连接工作。

同时，施工记录和养护工作也是不可忽视的环节，可以为后期维护提供重要参考依据。

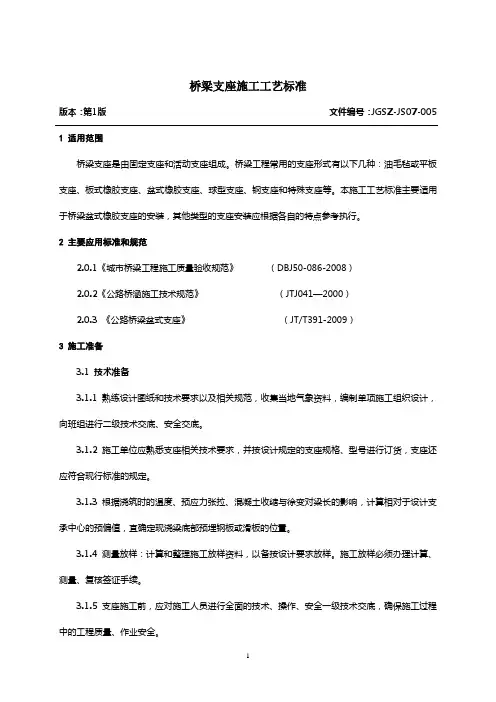

一、编制目的为确保桥梁支座的安装质量，保障桥梁结构安全，制定本施工方案，明确支座安装工艺、操作要点和质量标准，规范和指导支座安装作业。

二、编制依据1. 《公路桥涵施工技术规范》（JTG/T F50-2011）2. 《公路工程质量检验评定标准》3. 《公路桥梁板式橡胶支座》4. 《公路桥梁盆式橡胶支座》5. 《桥梁球型支座》三、适用范围适用于公路及城市桥梁工程中板式橡胶支座、盆式橡胶支座、球形支座的安装。

四、施工准备1. 技术准备（1）认真审核支座安装图纸，编制施工方案，经审批后，向有关人员进行交底。

（2）进行补偿收缩砂浆及混凝土各种原材料的取样试验工作，设计砂浆及混凝土混合比。

（3）进行环氧砂浆配合比设计。

（4）支座进场后取样送有资质的检测单位进行检验。

2. 材料要求（1）支座：进场应有装箱清单、产品合格证及支座安装养护细则，规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定，并满足设计要求。

（2）配制环氧砂浆材料：二丁酯、乙二胺、环氧树脂、二甲苯、细砂，除细砂外其他材料应有合格证及使用说明书，细砂品种、质量应符合有关标准规定。

（3）配制混凝土及补偿收缩砂浆材料。

五、施工工艺1. 施工顺序（1）清理墩顶支座底面，保持平整。

（2）安装支座垫石模板，确保模板与墩顶支座底面紧密贴合。

（3）安装固定螺栓支架，确保支架中心线与支座中心线及桥墩横向中心线一致。

（4）安装螺栓，露面长度满足设计要求，用螺帽拧紧。

（5）浇筑混凝土，混凝土面必须平整，收水时用木蟹磨平。

（6）混凝土达到强度后，拆除支架及模板，用水平凡测其平整度，表面找平。

（7）安装支座，确保支座中心线与支撑垫石中心线相重合。

2. 施工要点（1）确保预埋螺丝垂直度，及平面位置满足设计要求。

（2）支座垫石位于墩柱顶部，在垂直车行方向，整石一边，同墩柱宽度；在车行方向的一边整石往内收缩。

（3）安装固定螺栓支架，支架中心线应与支座中心线及桥墩横向中心线符合，使支座锚栓位置符合设计要求。

支座安装施工作业指导书1适用范围适用于新建兴泉铁路支座安装工程。

2作业准备2.1内业技术准备（1）作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸和设计联系单，澄清有关技术问题，熟悉规范和技术标准。

（2）制定施工安全保证措施，提交应急预案。

（3）对施工人员进行技术交底，对参加施工人员上岗技术前培训，考试合格后持证上岗。

2.2外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集，如支座尺寸大小、种类等。

（2）各项施工材料准备齐全，并按规定进行检验合格后方可投入现场使用。

（3）测量人员复核测量导线点、水准点。

（4）了解沿线交通、电力线、通讯线及影响走行的障碍物情况。

（5）生活办公设施齐全，能够满足主要管理、技术人员的生产生活需要。

3技术要求3.1钢桁梁球型支座（1）支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座，球形钢支座主要由上座板、球冠衬板、下座板、不锈钢板、竖向承压滑板等部分构成，同时还包括锚固连接结构和密封防尘装置等配套构件。

TJG7 - Q 7000 - DX 35t卜ILIg - GU菰芹母看点曙* B 品土. i --------------------------------------- 矍计地震动峰值加速度----- - ------- 文房主常将方向位防登mm1GD闰定理ZK纵向话凄选HX -的—DX,向灌诵亚向―――(kN \* --------------------------------- 佳博林梁TJG琢列球型镉女蜃支座型号(2)支座技术参数支座的选材、表面涂装满足桥梁所处环境的大气环境要求，支座使用温度范围-25℃至+60℃,在竖向设计荷载作用下，球型支座竖向压缩变形不得大于支座总高度的1%，且不应大于4mm。

3.2连续梁TJGZ系列球型钢支座(1)支座结构钢桁梁球型支座按结构分为固定支座、纵向活动支座、横向活动支座和多向活动支座，球形钢支座主要由上座板、球冠衬板、下座板、耐磨板、不锈钢钢板、锚碇钢棒及锚碇螺栓等部分构成。

桥梁支座安装工序及流程一、板式橡胶支座的安装1、安装前的准备工作1）安装前对支座进行检查、验收，所有的橡胶支座必须有产品合格证书。

2）垫石混凝土的强度应符合设计要求，检查支座垫石顶面标高，要求准确一致。

尤其是一片梁一端安置两个支座时，此两个支承垫石顶面标高的水平误差要严格控制,相对误差不得超过3mm。

标高及平整度不符合设计要求的，可用干硬性水泥砂浆抹平。

2、现浇梁橡胶支座的安装顺序1）先将墩台垫石顶面的浮砂除去，墩台表面应清洁、平整、无油污。

2）在支承垫石上按设计图纸标出支座位置中心线，同时在橡胶支座上也标出十字交叉中心线，将橡胶支座安放在垫石上，使支座中心线同墩台上的设计中心线重合，支座就位准确。

3）在浇筑混凝土梁体前，在橡胶支座位置上需加设一块比支座平面稍大的支承钢板，钢板上焊接锚固钢筋与梁体连接。

将支承钢板视作现浇梁体底面模板的一部分。

3、预制梁橡胶支座的安装顺序安装的关键是：尽量保证梁底与垫石顶面平行、平整，使其与橡胶支座上、下面全部密贴。

1）先将支承垫石顶面浮砂除去，墩台表面应清洁、平整、无油污。

2）预制梁与支座接触的底平面应保证水平与平整，若有蜂窝状或倾斜度应线处理好。

3）先在支承垫石上按设计图纸标出支座位置中心线，同时按橡胶支座上也标上十字交叉中心线。

将支座安放在垫石上，使支座中心线同支座垫石上的支座位置中心线重合，使支座准确就位。

架设梁体、落梁时，预制梁的纵向轴线应同支座中心线相重合。

为使落梁准确，在架第一孔梁时，可在梁底画好两个支座的十字位置中心线，在梁的端面标出两个支座位置中心铅直线，落梁时同墩台上的位置中心线相吻合。

多跨梁可依第一跨梁为基准落梁。

4）架梁、落梁时操作应平稳，防止支座偏心受压或产生初始剪切变形。

5）在安装T型梁支座时，若支座比梁肋底宽，则应在支座与梁之间加设比支座稍大的钢筋混凝土垫块或厚钢板作过渡，以免橡胶支座局部超载，造成应力集中。

钢筋混凝土垫块或厚钢板与梁底间应用环氧树脂砂浆粘结。

桥梁施工日志模板一、项目概述本项目为桥梁施工日志模板，旨在记录桥梁施工过程中的各项关键信息。

通过合理的日志记录，可以实时跟踪桥梁施工进展，并提供后期的工程质量、工期控制依据。

本文档包含了施工日志的基本要素和主要内容，供施工管理人员参考和使用。

二、施工日志基本要求1. 日志要准确、完整、规范，记录必要的施工信息；2. 翻页后应连续编号，每页应按日期顺序填写；3. 日志必须由施工负责人或专职工班长填写，并签字确认；4. 日志内容应包括各类施工工序的情况、材料、机械使用等信息；5. 特殊情况和问题要详细记录，及时报告有关人员；6. 日志谨防损毁、涂改，如有需要修改，应注明原因并经有关当事人签字确认。

三、施工日志内容1. 工程名称：准确记录桥梁施工的项目名称；2. 工程编号：记录项目编号，方便后续查询；3. 施工单位：填写实施施工的单位；4. 施工地点：明确桥梁施工的具体地理位置；5. 施工日期：分别填写工作的起始日期和结束日期；6. 施工班次：记录施工的班次，包括白班、夜班等；7. 施工人员：记录参与施工的人员名称和职务；8. 施工顺序：按照工序和施工进度填写具体的施工顺序；9. 施工工艺：简要描述施工工艺和要求；10. 施工材料：记录使用的主要材料名称、型号和数量；11. 施工机械：记录使用的主要施工机械的名称和数量；12. 施工进度：填写当天施工的进度和完成情况；13. 安全事故和问题：记录施工过程中发生的安全事故和问题，并提供相应的处理方式；14. 管理建议：根据实际情况提出施工过程中的管理建议，以便保障施工质量和工期；15. 天气情况：填写当天的天气情况，如晴、雨、雪、大风等；16. 检查验收：记录当天施工的检查和验收情况；17. 经办人及签字：施工负责人或专职工班长填写并签字确认。

四、使用注意事项1. 施工日志应在每天工作结束后及时填写；2. 施工日志内容要真实、准确，不得随意虚构或删除信息；3. 不同工序的施工日志要分别填写，以便统计和管理；4. 日志填写要严格按照要求，不能有涂改和缺漏；5. 完成一份施工日志后，应及时存档，并妥善保管。

支座安装施工作业指导书1、适用范围预制箱梁、桥位制梁的支座安装施工。

2、作业准备2.1内业技术准备2.1.1组织人员熟悉设计摩氏,熟窥喃眼术标准，进行图Z氏会审工作。

2.1.2编制桥梁支座安装作业技术交底资料和操作规程，认真组织技术交底。

2.1.3制定施工安全保证措施，提出应急预案。

2.2外业技术准备2.2.1建立完善的检修、保养制度，定期对设备重要部件进行探伤检查。

2.2.2施工作业层中所涉及的各种外部技术数据收集，如支座尺寸大小。

2.2.3 了解沿线交通、电力线、通讯线及影响走行的障碍物情况。

3、支座安装施工艺流程及施工方法与要求 3.1 支座安装工艺流程如下：①支座安装前，仔细检查支座连接状况是否正常，不得任意松动上、下支座连接螺栓；检查支座底板四角相对高差，活动支座的纵横向错动量。

30-50mm----------- 支座②将梁底预埋钢板清理干净，并将与上支座连接的螺栓孔内涂抹黄油。

③支座安装前在支座上标示出中心线，由技术人员确定支座的位置及安装方向后，用3吨叉车配合人工将支座安装在箱梁的底部，用加力杆加力旋紧支座与梁体连接螺栓，上支座可携怕制糠m板与梁底预埋钢板间不得有空隙。

=一赫—千斤顶------- 支座------- M④架梁前标示出垫石的十字中心线；检查墩台纵、横向错动量，同端支座中心横向距离。

安排桥墩作业人员对垫石顶面进行凿毛处理，应将锚栓孔和垫石面的泥土、浮砂、积水、冰雪及油污等杂物清理干净。

⑨W挡支座离垫石顶40Omm处时停止,前后桥墩作业港T豉座底板螺栓,并拧紧技术A员使用线便初步对位; 离垫石顶50mm处时，进行纵横向微调，使支座中心线与垫石中心线重合。

⑥箱梁对位准确后，用砂浆将支座锚杆锚固在垫石的锚栓孔内。

砂浆强度达到20MPa时，卸除支座上下连接杆。

⑵支座灌浆指导：模板安装一砂浆拌制一砂浆灌注一砂浆养护T拆除临时支撑T拆除支座固定件。

①凿毛支座就位部位的支承垫石表面，清理锚栓孔中的杂物；模板采用5cm×5cm等边角钢制作，与垫石顶面用工程双面胶密接，外用粘泥密封，防止在重力注浆时发生漏浆。

桥梁支座安装施工工法中交**工程局有限公司一、前言支座是桥梁的主要承力部件，其生产和安装质量的好坏直接影响到桥梁的安全使用和使用年限，一旦在桥梁上部构造施工完毕和营运阶段发现支座出现损坏或安装质量问题，其维修、更换或调整难度非常大，因此，在支座安装前要把好支座出厂后的质量关，进场的支座要经过专业部门检测，合格后方可使用，在安装过程中要严格按照技术要求进行操作，按照完毕后要及时进行检查，发现问题随时予以纠正，在桥梁营运阶段也要定期进行保养，方可确保桥梁的使用安全。

苏州工业园区北环快速路东延二期工程工程主要有板式橡胶制作和盆式制作，根据施工中的经验总结出一些主要做法。

二、特点板式橡胶支座不仅技术性能优良,还具有构造简单、价格低廉、无需养护、易于更换、缓冲隔震、建筑高度低等优点。

球形支座的特点是各向转动性能一致。

盆式橡胶支座的工作原理是利用半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质，来实现上部结构的转动；同时依靠上部结构钢板上的聚四氟乙烯板与上座班上的不锈钢板之间的底摩擦系数来实现上部结构的水平位移。

从试验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为5×104kg/cm2,比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大大提高，解决了普通橡胶支座承载能力的局限。

三、适用范围1、板式橡胶支座的适用范围：（1）普通橡胶支座的适用于跨度小于30m、位移量较小的桥梁。

不同的平面形状适用于不同的跨结构；正交桥梁用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座。

（2）四氟板式橡胶支座适用大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。

它还可用作连续梁顶推及T型梁横移中的滑板。

矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。

2、球形支座的适用范围：适用于弯桥、斜桥、宽桥及大跨径桥，球形支座无承重橡胶块，特别适用于低温地区。

3、盆式橡胶支座的适用范围：盆式橡胶支座是能满足大的支承反力，大的水平位移，大的转角要求的新型产品。

施工日志填写样本：道路交通工程桥梁搭架施工施工单位：XXX建筑工程有限公司施工项目：道路交通工程桥梁搭架施工施工日期：2022年3月1日施工地点：XX省XX市XX县XX村一、工程概况及施工准备本项目为道路交通工程中的桥梁搭架工程，旨在完成XX公路上的XX桥梁的修建工作。

施工单位已经完成项目的前期准备工作，包括搭建临时施工平台、准备施工所需的材料和设备等。

二、施工进展1. 日期：2022年3月1日天气：晴施工内容：安装桥梁搭架支架施工人员：工长、技术员、施工工人等施工情况：根据施工图纸要求，施工人员按照计划开始了桥梁搭架的施工工作。

首先进行了现场测量和标线工作，确保施工位置准确无误。

随后，团队协作，将搭架支架逐步安装到位，确保其稳定性和安全性。

本次施工顺利完成，无安全事故发生。

2. 日期：2022年3月2日天气：多云施工内容：搭建搭架平台施工人员：工长、技术员、施工工人等施工情况：根据前期准备工作，施工人员开始搭建搭架平台。

首先，清理现场，确保施工区域整洁，并进行必要的防护措施。

随后，施工人员按照设计图纸，搭建起搭架平台，确保其稳固可靠。

本次施工顺利完成，无安全事故发生。

三、问题及解决措施在施工过程中，我们遇到了以下问题，并迅速采取了相应的解决措施：1. 问题：施工中突然下起大雨，对施工进度造成一定影响。

解决措施：立即组织人员进行雨水排水，保证施工现场的排水畅通，同时对施工计划进行合理调整，确保安全施工。

2. 问题：施工人员在搭建搭架平台过程中出现了材料不足的情况。

解决措施：及时与供应商联系，协调补充所需材料，并合理调配施工人员的工作任务，保证施工的顺利进行。

四、安全情况在本次施工过程中，我们高度重视安全工作，采取了一系列的安全措施，确保施工人员与周边居民的安全。

截至目前，施工过程中未发生任何安全事故，所有人员均按规定佩戴安全帽、安全绳等个人防护装备，并进行施工安全教育培训。

五、总结与展望经过艰苦努力，我们已完成桥梁搭架施工的初步工作，为接下来的施工环节奠定了良好的基础。
