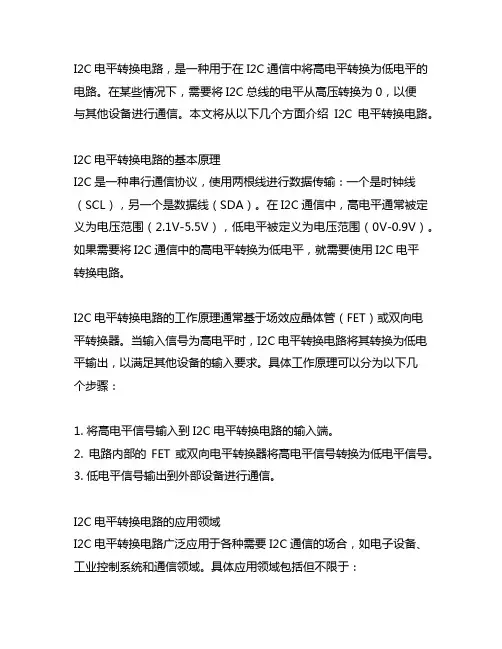

I2C电平转换电路，是一种用于在I2C通信中将高电平转换为低电平的电路。
在某些情况下，需要将I2C总线的电平从高压转换为0，以便与其他设备进行通信。
本文将从以下几个方面介绍I2C电平转换电路。
I2C电平转换电路的基本原理I2C是一种串行通信协议，使用两根线进行数据传输：一个是时钟线（SCL），另一个是数据线（SDA）。
在I2C通信中，高电平通常被定义为电压范围（2.1V-5.5V），低电平被定义为电压范围（0V-0.9V）。
如果需要将I2C通信中的高电平转换为低电平，就需要使用I2C电平转换电路。
I2C电平转换电路的工作原理通常基于场效应晶体管（FET）或双向电平转换器。
当输入信号为高电平时，I2C电平转换电路将其转换为低电平输出，以满足其他设备的输入要求。
具体工作原理可以分为以下几个步骤：1. 将高电平信号输入到I2C电平转换电路的输入端。
2. 电路内部的FET或双向电平转换器将高电平信号转换为低电平信号。
3. 低电平信号输出到外部设备进行通信。
I2C电平转换电路的应用领域I2C电平转换电路广泛应用于各种需要I2C通信的场合，如电子设备、工业控制系统和通信领域。
具体应用领域包括但不限于：1. 电子设备：智能手机、平板电脑、数字相框等电子产品中的各个模块之间的通信。
2. 工业控制系统：传感器、执行器和控制器之间的数据交换和控制信号传输。
3. 通信领域：基站设备、射频前端模块等通信设备中的各个模块之间的通信。
I2C电平转换电路的特点和优势I2C电平转换电路具有以下特点和优势：1. 低功耗：采用场效应晶体管或双向电平转换器作为核心元件，具有低功耗特性。
2. 快速转换：能够快速将高电平转换为低电平，满足I2C通信的时序要求。
3. 低成本：采用常见的电子元件和材料制造，成本较低。
4. 坚固可靠：经过严格的设计和测试，具有良好的稳定性和可靠性。
总结I2C电平转换电路是一种用于在I2C通信中将高电平转换为低电平的电路。
电平转换电路和电源转换电路设计一引言电平及（电源）转换电路是（硬件）设计中的常见电路，用于将一个电平/电源转换为另一个不同电平/电源，确保外设之间可以正常（通信）和工作。
本文将介绍这些电路的设计要点，以及电平转换电路和电源转换电路的多种实现方法。
二设计要点在设计电平转换或电源转换电路时，需关注如下几个要点：1、输入和输出电压要求：在设计电路之前，首先要明确输入和输出（信号）的电压要求：输入信号的电压应该高于或等于电平转换电路所接受的最低电压；输出信号的电压应该符合目标设备的耐受要求。
2、驱动能力及转换速率：在设计转换电路时，需要考虑驱动能力需求以及转换速度要求。
3、电路连接方式：电平转换电路可以采用几种不同的连接方式，如单向电平转换、双向电平转换或多路电平转换等。
4、电路稳定性：在设计电平转换电路时，需要考虑电路的稳定性和抗干扰能力，以确保电路能够正常运行并抵抗外部干扰。
5、功耗：电平/电源转换电路在转换时会产生一定的功耗。
在设计过程中，尤其是对功耗要求很高的应用场景，要重点考虑转换电路带来的功耗，并采取相应措施，以确保电路满足功耗指标要求。
6、成本：在硬件（电路设计）中，成本始终是一个重要的考虑因素。
在设计转换电路时需要评估不同设计方案的成本，在成本和性能之间找到平衡点。
7、（仿真）和测试：在完成转换电路的设计后，进行仿真和测试是非常重要的步骤。
通过仿真可以验证电路的性能和稳定性，测试则可以确保电路在实际应用中能够正常工作。
三通讯信号电平转换的几种实现方法以下是几种常见的通讯信号电平转换电路的实现方法：1、MOS管电平转换电路MOS管搭建的电平转换电路是双向电平转换，电路示例如下图所示，其原理如下：（1）信号自（高压）向低压（左侧->右侧）转换时：左侧高电平时：MOS初始状态为截止，右侧输出高电压，MOS 保持截止；左侧低电平时：右侧通过MOS内的体（二极管）将输出信号拉至低电平，而后MOS导通，右侧保持输出低电平；（2）信号自右侧->左侧时：右侧高电平时：MOS截止，左侧通过上拉（电阻）输出高电平；右侧低电平时：MOS导通，左侧输出低电平；图：MOS管电平转换电路2、三极管电平转换电路三极管电平转换电路也有多种实现方式。

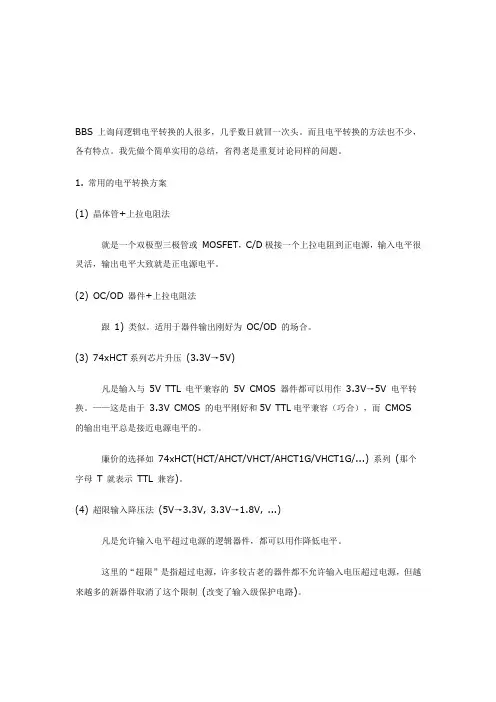

BBS 上询问逻辑电平转换的人很多，几乎数日就冒一次头。
而且电平转换的方法也不少，各有特点。
我先做个简单实用的总结，省得老是重复讨论同样的问题。
1. 常用的电平转换方案(1) 晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的“超限”是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明“输入电压范围为0~5.5V”，如果采用3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC系列为20mA)，仍然是安全的。

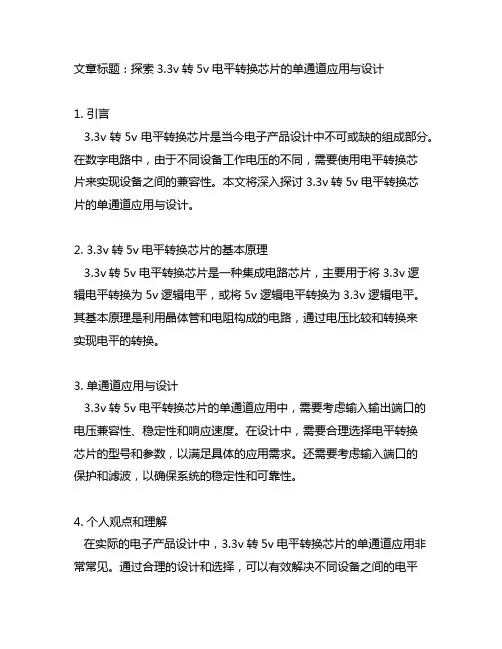

文章标题：探索3.3v转5v电平转换芯片的单通道应用与设计1. 引言3.3v转5v电平转换芯片是当今电子产品设计中不可或缺的组成部分。
在数字电路中，由于不同设备工作电压的不同，需要使用电平转换芯片来实现设备之间的兼容性。
本文将深入探讨3.3v转5v电平转换芯片的单通道应用与设计。
2. 3.3v转5v电平转换芯片的基本原理3.3v转5v电平转换芯片是一种集成电路芯片，主要用于将3.3v逻辑电平转换为5v逻辑电平，或将5v逻辑电平转换为3.3v逻辑电平。
其基本原理是利用晶体管和电阻构成的电路，通过电压比较和转换来实现电平的转换。
3. 单通道应用与设计3.3v转5v电平转换芯片的单通道应用中，需要考虑输入输出端口的电压兼容性、稳定性和响应速度。
在设计中，需要合理选择电平转换芯片的型号和参数，以满足具体的应用需求。
还需要考虑输入端口的保护和滤波，以确保系统的稳定性和可靠性。
4. 个人观点和理解在实际的电子产品设计中，3.3v转5v电平转换芯片的单通道应用非常常见。
通过合理的设计和选择，可以有效解决不同设备之间的电平兼容性问题，提高系统的稳定性和可靠性。
我个人认为，在设计中需要注意充分考虑电平转换芯片的参数和特性，以确保其性能和稳定性。
5. 总结与展望3.3v转5v电平转换芯片的单通道应用与设计是当前电子产品设计中的重要组成部分。
在未来，随着电子产品的发展和复杂化，对电平转换芯片的需求将会进一步增加。
对于该领域的研究和应用具有重要意义。
希望未来能够推出更加优秀和多功能的3.3v转5v电平转换芯片，以满足日益增长的市场需求。
6. 结语通过本文的探讨，我们对3.3v转5v电平转换芯片的单通道应用与设计有了更深入的了解。
在未来的电子产品设计中，我们将更加注重电平转换芯片的选择和设计，以提高系统的稳定性和可靠性。
以上为文章撰写的简要内容大纲，您可以根据此内容进行深入阐述和详细的论述。
3.3v转5v电平转换芯片的单通道应用与设计一直是电子产品设计中不可或缺的一个重要环节。

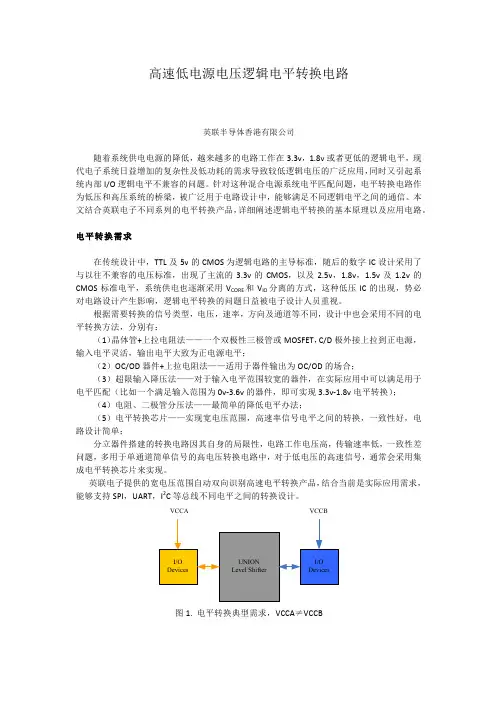

高速低电源电压逻辑电平转换电路英联半导体香港有限公司随着系统供电电源的降低，越来越多的电路工作在3.3v，1.8v或者更低的逻辑电平，现代电子系统日益增加的复杂性及低功耗的需求导致较低逻辑电压的广泛应用，同时又引起系统内部I/O逻辑电平不兼容的问题。
针对这种混合电源系统电平匹配问题，电平转换电路作为低压和高压系统的桥梁，被广泛用于电路设计中，能够满足不同逻辑电平之间的通信。
本文结合英联电子不同系列的电平转换产品，详细阐述逻辑电平转换的基本原理以及应用电路。
电平转换需求在传统设计中，TTL及5v的CMOS为逻辑电路的主导标准，随后的数字IC设计采用了与以往不兼容的电压标准，出现了主流的3.3v的CMOS，以及2.5v，1.8v，1.5v及1.2v的CMOS标准电平，系统供电也逐渐采用V CORE和V IO分离的方式，这种低压IC的出现，势必对电路设计产生影响，逻辑电平转换的问题日益被电子设计人员重视。
根据需要转换的信号类型，电压，速率，方向及通道等不同，设计中也会采用不同的电平转换方法，分别有：（1）晶体管+上拉电阻法——一个双极性三极管或MOSFET，C/D极外接上拉到正电源，输入电平灵活，输出电平大致为正电源电平；（2）OC/OD器件+上拉电阻法——适用于器件输出为OC/OD的场合；（3）超限输入降压法——对于输入电平范围较宽的器件，在实际应用中可以满足用于电平匹配（比如一个满足输入范围为0v-‐3.6v的器件，即可实现3.3v-‐1.8v电平转换）；（4）电阻、二极管分压法——最简单的降低电平办法；（5）电平转换芯片——实现宽电压范围，高速率信号电平之间的转换，一致性好，电路设计简单；分立器件搭建的转换电路因其自身的局限性，电路工作电压高，传输速率低，一致性差问题，多用于单通道简单信号的高电压转换电路中，对于低电压的高速信号，通常会采用集成电平转换芯片来实现。
英联电子提供的宽电压范围自动双向识别高速电平转换产品，结合当前是实际应用需求，能够支持SPI，UART，I2C等总线不同电平之间的转换设计。

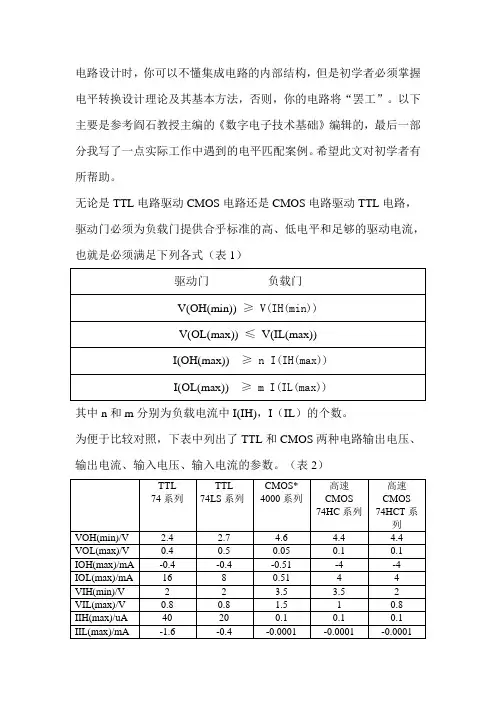

电路设计时，你可以不懂集成电路的内部结构，但是初学者必须掌握电平转换设计理论及其基本方法，否则，你的电路将“罢工”。
以下主要是参考阎石教授主编的《数字电子技术基础》编辑的，最后一部分我写了一点实际工作中遇到的电平匹配案例。
希望此文对初学者有所帮助。
无论是TTL电路驱动CMOS电路还是CMOS电路驱动TTL电路，驱动门必须为负载门提供合乎标准的高、低电平和足够的驱动电流，也就是必须满足下列各式（表1）其中n和m分别为负载电流中I(IH)，I（IL）的个数。
为便于比较对照，下表中列出了TTL和CMOS两种电路输出电压、输出电流、输入电压、输入电流的参数。
（表2）*系CC4000系列CMOS门电路在VDD=5V时的参数。
一．用TTL电路驱动CMOS电路1．用TTL电路驱动4000系列和74HC系列CMOS电路从上表中的数据可以看出，无论是74系列TTL电路做驱动门还是74LS系列TTL电路做驱动门，都能在n，m大于1的情况下满足V(OL(max)) ≤V(IL(max))，I(OH(max)) ≥ n I(IH(max))，I(OL(max)) ≥ m I(IL(max))，但是不满足V(OH(min)) ≥V(IH(min))。
所以，必须将TTL电路输出高电平提升到3.5V以上。
最简单的解决方法是在TTL电路的输出端与电源之间接入上拉电阻R.在CMOS电路的电源电压较高时，它所要求的VIH(min)值将超过推拉式输出结构TTL电路输出端能够承受的电压。
例如CMOS电路在VDD=15V时，要求VIH(min)=11V。
因此，TTL电路输出的高电平必须大于11V。
在这种情况下，应采用集电极开路输出结构的TTL门电路（OC门）作为驱动门。
OC门输出端三极管的耐压较高，可达30V以上。
另一种解决方法是使用带电平偏移的CMOS门电路实现电平转换。
2．用TTL电路驱动74HCT系列CMOS门电路为了能方便地实现直接驱动，又生产了74HCT系列高速CMOS电路。

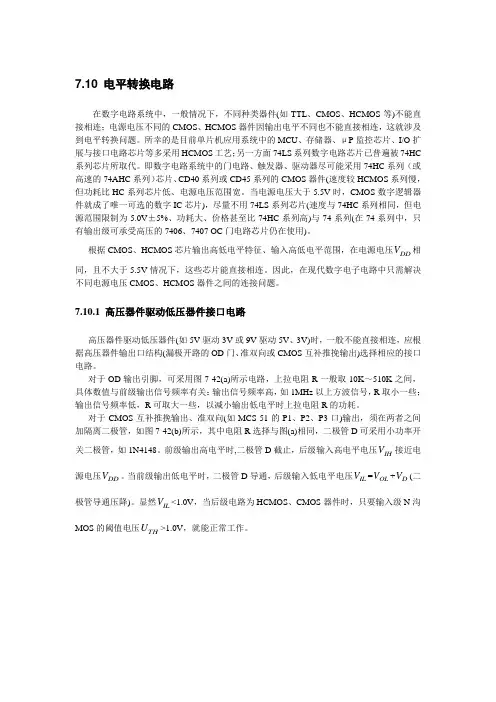

7.10 电平转换电路在数字电路系统中，一般情况下，不同种类器件(如TTL 、CMOS 、HCMOS 等)不能直接相连；电源电压不同的CMOS 、HCMOS 器件因输出电平不同也不能直接相连，这就涉及到电平转换问题。
所幸的是目前单片机应用系统中的MCU 、存储器、μP 监控芯片、I/O 扩展与接口电路芯片等多采用HCMOS 工艺；另一方面74LS 系列数字电路芯片已普遍被74HC 系列芯片所取代。
即数字电路系统中的门电路、触发器、驱动器尽可能采用74HC 系列（或高速的74AHC 系列）芯片、CD40系列或CD45系列的CMOS 器件(速度较HCMOS 系列慢，但功耗比HC 系列芯片低、电源电压范围宽。
当电源电压大于5.5V 时，CMOS 数字逻辑器件就成了唯一可选的数字IC 芯片)，尽量不用74LS 系列芯片(速度与74HC 系列相同，但电源范围限制为5.0V ±5%、功耗大、价格甚至比74HC 系列高)与74系列(在74系列中，只有输出级可承受高压的7406、7407 OC 门电路芯片仍在使用)。
根据CMOS 、HCMOS 芯片输出高低电平特征、输入高低电平范围，在电源电压DD V 相同，且不大于5.5V 情况下，这些芯片能直接相连。
因此，在现代数字电子电路中只需解决不同电源电压CMOS 、HCMOS 器件之间的连接问题。
7.10.1 高压器件驱动低压器件接口电路高压器件驱动低压器件(如5V 驱动3V 或9V 驱动5V 、3V)时，一般不能直接相连，应根据高压器件输出口结构(漏极开路的OD 门、准双向或CMOS 互补推挽输出)选择相应的接口电路。
对于OD 输出引脚，可采用图7-42(a)所示电路，上拉电阻R 一般取10K ～510K 之间，具体数值与前级输出信号频率有关：输出信号频率高，如1MHz 以上方波信号，R 取小一些；输出信号频率低，R 可取大一些，以减小输出低电平时上拉电阻R 的功耗。

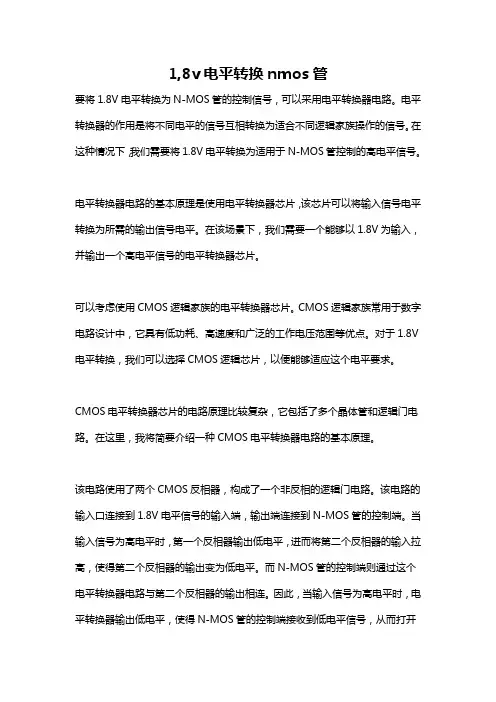

1,8v电平转换nmos管要将1.8V电平转换为N-MOS管的控制信号，可以采用电平转换器电路。
电平转换器的作用是将不同电平的信号互相转换为适合不同逻辑家族操作的信号。
在这种情况下，我们需要将1.8V电平转换为适用于N-MOS管控制的高电平信号。
电平转换器电路的基本原理是使用电平转换器芯片，该芯片可以将输入信号电平转换为所需的输出信号电平。
在该场景下，我们需要一个能够以1.8V为输入，并输出一个高电平信号的电平转换器芯片。
可以考虑使用CMOS逻辑家族的电平转换器芯片。
CMOS逻辑家族常用于数字电路设计中，它具有低功耗、高速度和广泛的工作电压范围等优点。
对于1.8V 电平转换，我们可以选择CMOS逻辑芯片，以便能够适应这个电平要求。
CMOS电平转换器芯片的电路原理比较复杂，它包括了多个晶体管和逻辑门电路。
在这里，我将简要介绍一种CMOS电平转换器电路的基本原理。
该电路使用了两个CMOS反相器，构成了一个非反相的逻辑门电路。
该电路的输入口连接到1.8V电平信号的输入端，输出端连接到N-MOS管的控制端。
当输入信号为高电平时，第一个反相器输出低电平，进而将第二个反相器的输入拉高，使得第二个反相器的输出变为低电平。
而N-MOS管的控制端则通过这个电平转换器电路与第二个反相器的输出相连。
因此，当输入信号为高电平时，电平转换器输出低电平，使得N-MOS管的控制端接收到低电平信号，从而打开N-MOS管。
当输入信号为低电平时，上述过程正好相反。
第一个反相器输出高电平，第二个反相器输入低电平，第二个反相器输出高电平，从而将高电平信号传递到N-MOS管的控制端，使其关闭。
通过这种CMOS电平转换器的设计，我们可以将1.8V电平信号转换为适用于N-MOS管的高低电平信号。
这样，我们就实现了将1.8V电平转换为N-MOS 管的控制信号的目标。
需要注意的是，在实际应用中，我们要根据N-MOS管的工作电压范围和CMOS 逻辑家族的工作电压范围选择合适的电平转换器芯片，以保证电路的可靠性和稳定性。

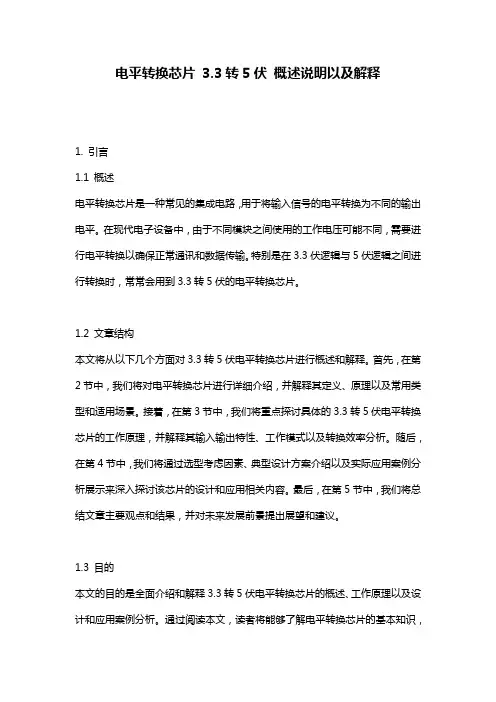

电平转换芯片3.3转5伏概述说明以及解释1. 引言1.1 概述电平转换芯片是一种常见的集成电路，用于将输入信号的电平转换为不同的输出电平。
在现代电子设备中，由于不同模块之间使用的工作电压可能不同，需要进行电平转换以确保正常通讯和数据传输。
特别是在3.3伏逻辑与5伏逻辑之间进行转换时，常常会用到3.3转5伏的电平转换芯片。
1.2 文章结构本文将从以下几个方面对3.3转5伏电平转换芯片进行概述和解释。
首先，在第2节中，我们将对电平转换芯片进行详细介绍，并解释其定义、原理以及常用类型和适用场景。
接着，在第3节中，我们将重点探讨具体的3.3转5伏电平转换芯片的工作原理，并解释其输入输出特性、工作模式以及转换效率分析。
随后，在第4节中，我们将通过选型考虑因素、典型设计方案介绍以及实际应用案例分析展示来深入探讨该芯片的设计和应用相关内容。
最后，在第5节中，我们将总结文章主要观点和结果，并对未来发展前景提出展望和建议。
1.3 目的本文的目的是全面介绍和解释3.3转5伏电平转换芯片的概述、工作原理以及设计和应用案例分析。
通过阅读本文，读者将能够了解电平转换芯片的基本知识，并掌握3.3转5伏电平转换芯片的工作原理和实际应用情况。
同时，本文也旨在为相关领域的研究人员和工程师提供参考和借鉴，以便在实际项目中选择合适的电平转换芯片并进行设计与应用。
2. 电平转换芯片概述：2.1 定义和原理：电平转换芯片是一种能够将不同电压等级之间进行转换的集成电路器件。
它通过内部的逻辑电路或晶体管技术，实现将输入信号的电平从一个电压等级转换为另一个电压等级。
常见的应用场景是将3.3伏（V）逻辑电平转换为5伏（V）逻辑电平，或者反过来。
这种转换主要基于两种原理：一种是使用门级晶体管逻辑实现，通常通过晶体管的开关操作来控制信号传输；另一种是利用CMOS工艺技术，在输入引脚上放置一个引线器，以控制输出信号。
无论使用哪种原理，该芯片都必须具备稳定、可靠、低噪声、高速率和较小功耗等特性。

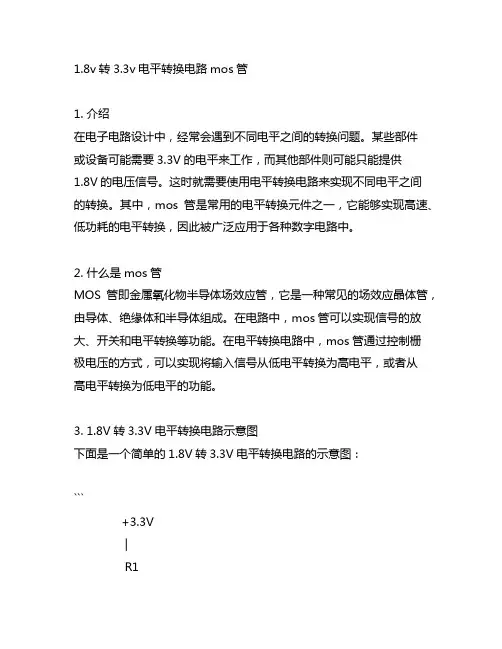

1.8v转3.3v电平转换电路mos管1. 介绍在电子电路设计中，经常会遇到不同电平之间的转换问题。
某些部件或设备可能需要3.3V的电平来工作，而其他部件则可能只能提供1.8V的电压信号。
这时就需要使用电平转换电路来实现不同电平之间的转换。
其中，mos管是常用的电平转换元件之一，它能够实现高速、低功耗的电平转换，因此被广泛应用于各种数字电路中。
2. 什么是mos管MOS管即金属氧化物半导体场效应管，它是一种常见的场效应晶体管，由导体、绝缘体和半导体组成。
在电路中，mos管可以实现信号的放大、开关和电平转换等功能。
在电平转换电路中，mos管通过控制栅极电压的方式，可以实现将输入信号从低电平转换为高电平，或者从高电平转换为低电平的功能。
3. 1.8V转3.3V电平转换电路示意图下面是一个简单的1.8V转3.3V电平转换电路的示意图：```+3.3V|R1|Input(1.8V)----|---MOSFET---Output(3.3V)|GND```在这个电路中，当输入信号为1.8V时，mos管处于关断状态，输出信号为3.3V；当输入信号为3.3V时，mos管处于导通状态，输出信号也为3.3V。
这样就实现了1.8V到3.3V的电平转换。
4. 深入理解mos管工作原理要深入理解mos管在电平转换电路中的工作原理，需要了解mos管的基本工作原理。
mos管有三个电极：源极、漏极和栅极。
在电路中，mos管通常用作开关，通过控制栅极电压来控制mos管的导通状态。
当mos管的栅极电压为低电平时，mos管处于关断状态，导通电阻非常大，可以看作是一个断路。
而当栅极电压为高电平时，mos管处于导通状态，导通电阻非常小，可以看作是一个接通状态。
在1.8V转3.3V电平转换电路中，当输入信号为1.8V时，mos管的栅极电压低于阈值电压，mos管处于关断状态，输出信号为3.3V；当输入信号为3.3V时，mos管的栅极电压高于阈值电压，mos管处于导通状态，输出信号也为3.3V。
一种双向电平转换电路和双向电平转换芯片包括信号传输管、第一上拉管、第二上拉管和上拉控制模块。
第一上拉管的第一端与第一电压端电连接，第二端与信号传输管的第一端电连接；第二上拉管的第一端与第二电压端电连接，第二端与信号传输管的第二端电连接；上拉控制模块的第一信号输入端与信号传输管的第一端电连接，第二信号输入端与信号传输管的第二端电连接，输出端与第一上拉管和第二上拉管的栅极电连接，用于在信号传输管的第一端和第二端中任一端由第一电平翻转为第二电平时，输出第一电平脉冲。
1.8v转3.3v电平转换电路一、概述在现代电子设备中，经常会出现不同电平之间的通信和数据传输。
一些芯片工作在1.8v电平下，而另一些芯片则需要以3.3v电平进行通信。
为了实现它们之间的数据交换，我们需要使用电平转换电路来确保信号的稳定传输。
本文将从1.8v转3.3v电平转换电路的基本原理、应用领域和设计要点等方面展开探讨，并共享一些个人观点和经验。
二、基本原理1.8v到3.3v电平转换电路实际上是一种电平逻辑电路，其基本原理是利用逻辑门、电阻和/或晶体管等元件将输入信号从1.8v电平转换为3.3v电平，或者将输出信号从3.3v电平转换为1.8v电平。
其中，逻辑门可以是与门、或门、非门等，而晶体管常用于电平转换的放大和隔离。
通过适当的电路设计和元件选择，可以实现稳定可靠的电平转换功能。
三、应用领域1.8v到3.3v电平转换电路广泛应用于各类电子设备和系统中。
在嵌入式系统中，通常会存在多个不同电平的元件或芯片，它们之间需要进行数据交换和通信。
此时，就需要使用电平转换电路来确保它们之间的正常工作。
另外，在一些传感器和执行器的接口设计中，由于其本身工作电平不同，也需要使用电平转换电路来实现互连。
四、设计要点设计1.8v到3.3v电平转换电路时需要考虑多个要点，包括电平转换方向、信号延迟、功耗和占用空间等。
要根据实际应用确定电平转换的方向，是从1.8v到3.3v，还是从3.3v到1.8v。
要合理评估信号延迟对系统性能的影响，尽量减小延迟时间。
要考虑功耗和占用空间，选择合适的元件和电路拓扑结构，以实现功耗低、体积小的电平转换电路。
五、个人观点和经验在实际项目中，我经常会遇到1.8v到3.3v电平转换的需求，对此我总结了一些经验。
要仔细阅读数据手册，了解芯片的输入输出特性和工作电平范围，以便选择合适的电平转换电路。
要留意信号的稳定性和抗干扰能力，在设计中加入必要的滤波电路和抗干扰措施。
要注意电路布局和线路走线，尽量减小信号传输路径，避免干扰和串扰。
电平反转芯片-概述说明以及解释1.引言1.1 概述电平反转芯片是一种广泛应用于电子领域的集成电路，其主要功能是将输入电平进行反转处理。
通过改变输入信号的电平极性，电平反转芯片可以实现多种电路逻辑运算和数据处理功能。
在当前电子技术日益发展的背景下，电平反转芯片作为一种重要的电路设计元件，在电子产品和系统中发挥着重要作用。
电平反转芯片的工作方式主要依赖于内部的逻辑电路和开关元件。
当输入信号经过电平反转芯片，其电平极性会被反转，即高电平被转换为低电平，低电平被转换为高电平。
这一转换过程保持了输入信号的逻辑信息，但改变了电平状态。
而这种功能主要通过将输入信号与电源电压进行比较，通过控制开关元件的开关状态实现的。
电平反转芯片广泛应用于数字电子电路中，如逻辑门电路、触发器、计数器等。
在逻辑门电路中，电平反转芯片可以实现与门、或门、非门等多种逻辑运算。
在触发器和计数器中，通过电平反转芯片可以实现时序控制和信号存储功能。
此外，电平反转芯片还可应用于通信系统中，用于信号解调和调制，以及在编码解码和数据传输中起到重要作用。
总之，电平反转芯片作为一种重要的电路元件，在现代电子领域发挥着重要的作用。
它不仅能够改变信号的电平极性，还能实现多种逻辑运算和数据处理功能。
随着技术的发展和需求的增加，电平反转芯片的应用领域将会进一步拓展，其性能和功能也将不断提升。
对于电子工程师和研究人员来说，深入理解电平反转芯片的原理和应用，对于电路设计和系统开发具有重要意义。
1.2 文章结构文章结构部分的内容可以如下所示：第二部分是文章的正文部分，主要介绍电平反转芯片的原理、工作方式和应用领域。
2.1 电平反转芯片的原理和工作方式：本部分将详细阐述电平反转芯片的工作原理及其实现的方式。
首先，介绍电平反转芯片是如何实现电平的反转的，包括引入反转器和电平转换器的工作原理与结构。
然后，解释反转芯片的工作方式，即如何接收输入信号并将其转换为反转的输出信号。
摘要本课题是设计一种电平转换器，将TTL电平转化为PECL电平。
该电平转换器首先将输入的信号进行放大。
由于输入信号为1GHz的高频信号，所以需要选择合适的放大器。
在本次设计中采用MAR-8A+放大器。
该放大器具有较高的电压增益和功率增益，并且工作频率完全符合输入信号的要求。
将输入小信号进行放大之后，就需要将放大后的TTL电平转化为PECL电平。
电平转换部分通过MOTOROLA公司的MC10H606型转换芯片完成。
在设计的同时，介绍了电平转换的相应原理，转换条件，并对转换芯片的特性和主要功能进行了深入了解，讨论了如何在基于该转换芯片的基础上设计合理有效的电平转换器。
此外，该电平转换器中还加入了信号监视等辅助电路。
关键词：TTL PECL 电平转换器AbstractThe topic is to design a level converter, TTL level will be transformed into PECL level. The Level Translators will first enter the signal amplification. As for the 1GHz input signal of the high-frequency signals, so it is necessary to choose the right amplifier. In the design, adopt of a MAR-8A + amplifier. The amplifier has a high voltage gain and power gain and frequency in full compliance with the requirements of the input signal. After enlarge the importation of small signals, on the need to enlarge the TTL level into PECL level. Level through the conversion of the company's MC10H606 MOTOROLA-chip conversion completed. In the design, while on the level of the corresponding principles of conversion, conversion conditions, and conversion of the chip and main functions of an in-depth understanding, discussed how to chip in on the conversion on the basis of rational and efficient design of the Level Translators . In addition, the level converter also joined the signal surveillance, and other circuit.Key words: TTL PECL converter目录第一章绪言...................................................... - 1 -1.1设计背景 (1)1.2发展状况 (1)1.3相关理论 (1)第二章相关逻辑电路介绍.......................................... - 4 -2.1TTL电路 (4)2.2ECL电路 (4)2.3PECL电路 (5)2.4TTL电平与ECL电平性能比较 (6)2.5逻辑器件的使用注意 (6)第三章硬件电路设计.............................................. - 8 -3.1高频放大器基础 (8)3.1.1 引言....................................................... - 8 - 3.1.2 放大器的性能指标............................................ - 8 - 3.2MC10H606功能概述.. (10)3.2.1 芯片介绍.................................................. - 10 - 3.2.2 芯片引脚图及功能.......................................... - 11 - 3.2.3 直流特性.................................................. - 12 - 3.3主要单元电路工作原理. (13)3.3.1 信号放大电路.............................................. - 14 -3.3.2 电平移动电路 . (16)3.3.3 指示电路.................................................. - 17 - 3.3.4 PECL差分输出电平电路 ..................................... - 19 - 3.3.5 接口互联................................................... - 21 - 3.3.6 整体电路................................................... - 21 -第四章反射和串扰的处理......................................... - 23 -4.1信号传输中的反射 (23)4.1.1 传输信号反射现象分析...................................... - 23 - 4.1.2 信号反射的抑制............................................ - 24 - 4.2串扰.. (24)4.2.1 串扰的起因及类型.......................................... - 25 -4.2.2 如何减少串扰 . (26)4.3实际设计中对反射和串扰的处理 (27)总结............................................................. - 29 - 致谢.. (30)参考文献......................................................... - 31 -第一章绪言1.1 设计背景在新一代电子电路设计中, 随着低电压逻辑的引入,系统内部常常出现输入/ 输出逻辑不协调的问题, 从而提高了系统设计的复杂性。
电平转换芯片内部原理
电平转换芯片是一种常见的电子元器件，它可以将输入的电信号转换为特定的电平输出信号，以满足各种电子产品对电平转换的需求。
其内部原理是通过使用特定的逻辑电路和模拟电路，在输入信号和输出信号之间建立一个适当的转换桥梁。
电平转换芯片主要分为数字电平转换芯片和模拟电平转换芯片
两种类型。
数字电平转换芯片内部包含多个逻辑门电路，可以将输入的数字信号转换为特定的数字电平输出信号，比如将3.3V的数字信
号转换为5V的数字信号。
而模拟电平转换芯片则通过运用模拟电路
来实现输入信号和输出信号之间的电平转换，比如将低电平输入信号转换为高电平输出信号。
电平转换芯片内部的核心器件是转换管，它是一种特殊的双极性晶体管。
当输入信号满足一定电平条件时，转换管会将其转化为输出信号。
同时，为了保证转换管的稳定性和可靠性，电平转换芯片内部通常还包括电源管理电路、过压保护电路、温度补偿电路等辅助电路。
总的来说，电平转换芯片通过逻辑电路和模拟电路实现不同电平之间的转换，从而满足不同电子产品对电平转换的需求。
其内部结构和原理的精细设计和制造，为现代电子技术的发展和应用提供了重要的技术支持。
