【09真题】隧道桥梁工期计算某施工单位承建一双线铁路A标段工程，本标段自起点向终点的工作内容依次有：隧道1座，长5340米；路基长200米(主要为填方)：特大桥0．5座(该桥以桥梁中心线作为标段分界线，全桥孔跨布置为46×32米，本标段只承担该桥0#台～23#墩上、下部结构的施工任务，孔跨布置为23×32米)。
如下图所示。
本标段总工期为22个月。
隧道进口斜切山坡入洞，洞口段右侧严重偏压；仰坡平缓、多年生植被茂密，洞顶上方20米处有一滑坡体，已处于稳定状态；隧道进口段设10米明洞；距隧道出口端1960米处设计有长200米的双车道横洞，其中心线与正洞线路夹角30°；隧道围岩除进口属V级外，其余为Ⅲ、Ⅳ级。
施工时正洞的Ⅲ、Ⅳ、V级围岩的成洞进度指标分别按100米／月、90米／月、40米／月计算，横洞及正洞的施工准备时间均为2个月，横洞施工2个月即进入正洞掌子面掘进。
桥梁下部结构主要为钻孔桩基础，重力式墩，上部结构均为移动模架现浇32米跨预应力混凝土双线整孔箱梁；0#～6#墩位于岸上，地质条件良好，墩高4～8米；7#～23#墩位于河中，水深5～10米；水上临时运输采用栈桥方案。
制定的桥梁施工组织方案为：栈桥自开工之日起即进行施工，时间为3个月；开工后2个月进行桥梁基础施工；安排桥梁1队和桥梁2队负责基础和墩台的施工，每个队负责12个墩台施工任务；基础和墩台共配置8套施工设备，每个队4套，即每个队一次可同时施工4个墩的基础和墩台身，每套设备一次施工循环时间为5个月，上一循环施工完毕后随即进入下一循环的施工；安排桥梁3队负责箱梁的施工，配置一套移动模架：自开工之日起，移动模架采购及进场需8个月；第一孔箱梁自移动模架进场后开始拼装到制梁完毕需要2个月，其余各孔箱梁施工的进度指标为0．5个月/孔；桥头(0#台)岸上具有设置施工场地的条件。
问题1．根据背景资料，简述隧道进口段进洞施工要点。

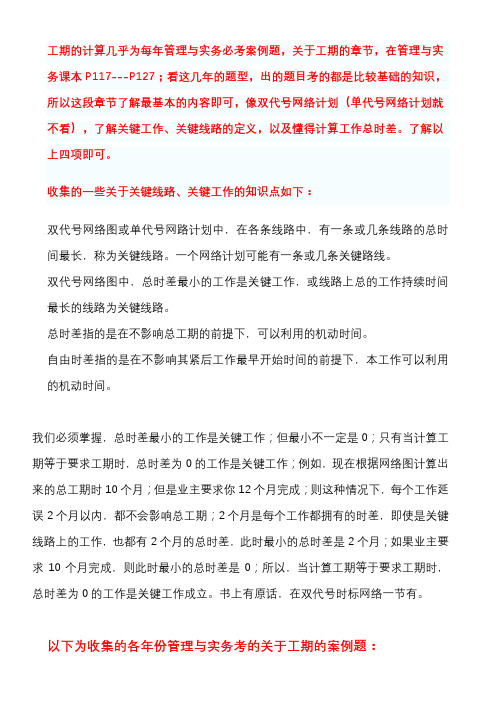

工期的计算几乎为每年管理与实务必考案例题，关于工期的章节，在管理与实务课本P117---P127；看这几年的题型，出的题目考的都是比较基础的知识，所以这段章节了解最基本的内容即可，像双代号网络计划（单代号网络计划就不看），了解关键工作、关键线路的定义，以及懂得计算工作总时差。
了解以上四项即可。
收集的一些关于关键线路、关键工作的知识点如下：双代号网络图或单代号网路计划中，在各条线路中，有一条或几条线路的总时间最长，称为关键线路。
一个网络计划可能有一条或几条关键路线。
双代号网络图中，总时差最小的工作是关键工作，或线路上总的工作持续时间最长的线路为关键线路。
总时差指的是在不影响总工期的前提下，可以利用的机动时间。
自由时差指的是在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。
我们必须掌握，总时差最小的工作是关键工作；但最小不一定是0；只有当计算工期等于要求工期时，总时差为0的工作是关键工作；例如，现在根据网络图计算出来的总工期时10个月；但是业主要求你12个月完成；则这种情况下，每个工作延误2个月以内，都不会影响总工期；2个月是每个工作都拥有的时差，即使是关键线路上的工作，也都有2个月的总时差，此时最小的总时差是2个月；如果业主要求10个月完成，则此时最小的总时差是0；所以，当计算工期等于要求工期时，总时差为0的工作是关键工作成立。
书上有原话，在双代号时标网络一节有。
以下为收集的各年份管理与实务考的关于工期的案例题：2010年建筑工程管理与实务答案2009年公路工程管理与实务答案：1、图示网络工期为320d，关键线为：A-C-F-I。
2、针对背景中的网络计划，C、D、E工作工期索赔和费用索赔的合理性分析如下。
C工作：工期索赔和费用索赔不合理。
因为导致C工作中断的原因是施工单位设备故障，应由施工单位承担责任。
D工作：工期索赔和费用索赔不合理。
虽然百年一遇的冰雪灾害属于不可抗力，施工单位理应可以索赔工期，但是。
第1章隧道工程勘测设计1.隧道选址与线路选线有什么关系？2.确定洞口位置的原则是什么？请解释其工程含义。
3.在按地质条件选择隧道位置时，所需要的地质资料有哪些？如何考虑地形条件对隧道位置的影响？第2章隧道主体建筑结构1.某新建铁路非电化曲线隧道，已知圆曲线半径R＝1200m，缓和曲线长l=50m,远期行车速度V=160km/h，隧道里程为：进口DK150+310；出口DK150+810；ZH点DK150+320；YH 点DK151+000。
试求：各段加宽值与隧道中线偏移值。
要求按教材P32图2-7所示，表示清楚，并注明不同加宽的分段里程。
( 注：超高值以0.5cm取整，最大采用15cm；加宽值取为10cm的整数倍；偏移值取至小数点后2位）2. 为什么说台阶式洞门能降低边仰坡开挖高度？第3章隧道附属建筑1.什么是避车洞？避车洞的设置间距是多少？在布置避车洞时应该避开哪些地方？2.营运隧道的通风方式有哪些？什么是风流中性点？它与通风方式的关系怎样？3.为什么公路隧道要设置不同的照明亮度段？它们各自的作用是什么？第4章隧道围岩分类与围岩压力1.影响围岩稳定性的主要因素有哪些？围岩分级主要考虑什么因素？围岩分级的基本要素是哪几种？我国铁路隧道围岩分级主要考虑哪些因素？已知某隧道所处围岩节理发育，Rb＝26MPa，试问这是属于哪一级围岩？2. 某隧道内空净宽6.4m，净高8m，Ⅳ级围岩。
已知：围岩容重γ＝20KN/m3，围岩似摩擦角φ＝530，摩擦角θ＝300，试求埋深为3m、7m，15m处的围岩压力。
第5章隧道衬砌结构计算1.已知作用在衬砌基底面上的轴力N=870KN，弯矩M=43.5KN.m,墙底厚度h=0.6m，围岩抗力系数为150MPa/m。
试求墙底中心的下沉量及墙底发生的转角。
2. 什么情况下将围岩抗力弹簧径向设置？试推导径向设置的围岩抗力单元刚度矩阵。
(注：抗力方向以挤压围岩为正)3.一对称等厚平拱，衬砌厚度为50 cm，已知内力如图示，墙底抗力系数Kd=350 MPa/m,请求出墙底中心水平位移、垂直位移以及墙底截面转角(注：图中1、2、3为截面编号)。
一、阅读理解1、背景资料：某公路隧道设计为双向四车道分离式隧道，沥青混凝土路面。
隧道合同总工期为36个月。
左右隧道分别为4855m，中线间距30m，隧道最大埋深850m，纵坡为3%人字坡。
其地质条件为：岩性为砂岩、石灰岩，局部有煤系地层；瓦斯含量低，属低瓦斯隧道；穿越F1、F2、F3三条断层；地下水发育。
左右洞围岩级别均为Ⅱ级3415m，Ⅲ级540m，Ⅳ级310m，Ⅴ级590m，在距进口2100m（对应里程K27＋850）处设计了一座斜井，斜井长450m，向下纵坡5~8%。
隧道纵断面示意图及平面布置示意图分别见图1、图2。
施工中发生如下事件：事件一：施工单位进场后，经现场调查发现，进口处为深沟，且跨沟桥台位于隧道洞口。
经综合考虑，施工单位提出了设计变更方案，在距进口280m处增设一条长150m的横洞（见图2）。
事件二：施工单位根据地质条件和施工水平，采用钻爆法开挖施工、无轨运输。
施工计划进度指标为：Ⅱ级围岩开挖支护130m/月，Ⅲ级围岩开挖支护90m/月，Ⅳ级围岩开挖支护70m/月，Ⅴ级围岩开挖支护30m/月。
二次衬砌144m/月。
施工准备3个月，二次衬砌及沟槽施工结束滞后于1个月，路面铺筑及交通、机电工程施工2个月，横洞施工4个月，斜井施工6个月，不确定因素影响工期1个月。
进出洞口所增加的时间已综合考虑，不再单独计算。
事件三：根据现场情况，相关单位拟保留横洞面取消斜井。
【加入题库收藏夹】【加入题库打印收藏夹】<1> 、在有斜井和横洞的情况下，本隧道最多有几个开挖面同时施工？并在平面布置示意图上用箭头标明掘进方向（需在答题卡上复制平面布置示意图作答）。
CutCopyPastePastetextBlocktagFontfaceFontSizeBoldItalicUnderlineStrikethroughFontColorBackColorRemoveformat下标上标AlignListOutdentIndentLinkUnlinkTableAbout【本题 6 分，建议 6 分钟内完成本题】【隐藏答案】【正确答案】在有斜井和横洞的情况下，本工程最多可以有10个工作面。

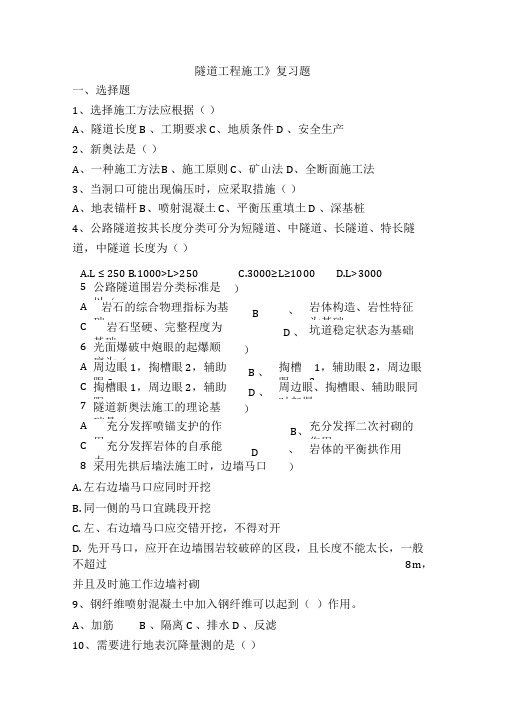

隧道工程施工》复习题一、选择题1、选择施工方法应根据（）A、隧道长度B 、工期要求C、地质条件D 、安全生产2、新奥法是（）A、一种施工方法B、施工原则C、矿山法D、全断面施工法3、当洞口可能出现偏压时，应采取措施（）A、地表锚杆B、喷射混凝土C、平衡压重填土D 、深基桩4、公路隧道按其长度分类可分为短隧道、中隧道、长隧道、特长隧道，中隧道长度为（）A.L ≤ 250B.1000>L>250C.3000≥L≥1000D.L>30005、公路隧道围岩分类标准是以（）A 、岩石的综合物理指标为基础B 、岩体构造、岩性特征为基础C 、岩石坚硬、完整程度为基础D 、坑道稳定状态为基础6、光面爆破中炮眼的起爆顺序为（）A 、周边眼1，掏槽眼2，辅助眼3B 、掏槽眼1，辅助眼2，周边眼3C 、掏槽眼1，周边眼2，辅助眼3D 、周边眼、掏槽眼、辅助眼同时起爆7、隧道新奥法施工的理论基础是（）A 、充分发挥喷锚支护的作用B、充分发挥二次衬砌的作用C 、充分发挥岩体的自承能力D 、岩体的平衡拱作用8、采用先拱后墙法施工时，边墙马口开挖应（）A.左右边墙马口应同时开挖B.同一侧的马口宜跳段开挖C.左、右边墙马口应交错开挖，不得对开D.先开马口，应开在边墙围岩较破碎的区段，且长度不能太长，一般不超过8m，并且及时施工作边墙衬砌9、钢纤维喷射混凝土中加入钢纤维可以起到（）作用。
A、加筋 B 、隔离C 、排水D 、反滤10、需要进行地表沉降量测的是（）A、覆盖层厚度小于20m的隧道B、位于III-I 类围岩中且覆盖层厚度小于40m的隧道C、隧道的洞口段D、位于I-II 类围岩中的隧道11、汽车专用公路隧道对防排水工程的质量要求为（）A、拱部边墙不滴水B 、路面不冒水、不积水C、设备箱洞处不渗水D、隧道拱部、墙部、路面、设备洞、车行横通道、人行横通道等均不渗水12、隧道通过松散地层施工，为了减少对围岩的扰动，施工时常用的手段（）A. 先挖后护 B.先护后挖，密闭支撑，边挖边封闭C. 强爆破，弱支护D.全断面开挖13、下列不属于浅埋暗挖法隧道施工的基本原则是（）A. 管超前B. 严注浆C. 快开挖D. 强支护14、二次衬砌的施作时间为（）A、初期支护完成1 个月后B 、初期支护完成1.5 个月后C、初期支护完成后D、围岩和初期支护变形基本稳定后15、锚杆做拨力试验检查的频率（）A.按锚杆数1%做拨力试验B.不小于3 根做拨力试验C. 同时满足1）和2）条件D. 满足1）或2）条件16、隧道贯通后，施工中线及高程的实际贯通误差，应在未衬砌的（）地段调整。
造价文件编制审查（隧道工程）和合同管理一、大纲要求1、隧道工程量计算和审查2、隧道临时工程和辅助工程计算。
3、工程量清单、计量支付台账的编制二、内容讲解4．4隧道[案例53]某特长隧道(单洞)，隧道总长8500m，围岩类别全部为Ⅲ级，施工招标划分为两个合同段，A合同段长4500m、洞身开挖数量为450000m³，弃渣场至洞门的运距为2000m；B合同段长4000m、洞身开挖数量为400000m³，弃渣场至洞门的运距为3000m。
洞身开挖按全断面机械开挖、汽车运输计算，不考虑辅助坑道开挖及通风、照明费用。
问题：分别列出A、B合同段隧道洞身开挖的预算定额代号、定额工程量、取费类别、定额调整说明等相关内容填写到下表中。
分析要点：本案例主要考查隧道洞身开挖定额的运用、弃渣运距的计算：一是隧道开挖及出渣在编制概算、预算时，一般应按隧道总长度来考虑选用定额子目，当标段划分的隧道长度不同时，应按不同标段长度的两倍确定隧道长度选用相应的定额子目；二是洞外弃渣运距应扣除定额中已包含的洞口外500m的运距，且运输车辆的选择应与隧道除渣定额的车辆选型相同。
参考答案：见下表：占10％，弃渣平均运距为3km。
问题：请根据上述资料列出本隧道工程造价所涉及的相关定额的名称、单位、定额代号、数量等内容，并填人表格中，需要时应列式计算或文字说明。
分析要点：本案例主要考核明洞的施工工艺过程及定额应用的方法，明洞开挖按路基工程开挖套用定额计价。
参考答案：开挖土质数量：8780×0.9=7902(m³)开挖石质数量：8780×0.1=878(m³)，均为正确；装载机选用2、3m³均为正确，但应与自卸汽车配套。
[案例56]某分离式山区高速公路隧道，全长1462m，主要工程量：(1)洞门部分：浆砌片石墙体1028m³，浆砌片石截水沟69．8m³。
(2)洞身部分：钢支撑445t，喷射混凝土10050m³，钢筋网138t，φ25mm锚杆12600m，φ2mm锚杆113600m，拱墙混凝土25259m³，光圆钢筋16t，带肋钢筋145t。
一、工程概况
某住宅小区建筑工程，占地面积为12000平方米，总建筑面积为15000平方米，共分为A、B、C、D四个施工阶段。
其中，A阶段为地基基础工程，B阶段为主体结构工程，C阶段为装饰装修工程，D阶段为室外配套工程。
根据工程实际情况，各阶
段所需时间及施工顺序如下：
A阶段：地基基础工程，需用时120天；
B阶段：主体结构工程，需用时180天；
C阶段：装饰装修工程，需用时150天；
D阶段：室外配套工程，需用时90天。
二、计算工期
1. 计算各施工阶段流水节拍
A阶段流水节拍：120天 / 4 = 30天；
B阶段流水节拍：180天 / 4 = 45天；
C阶段流水节拍：150天 / 4 = 37.5天；
D阶段流水节拍：90天 / 4 = 22.5天。
2. 计算流水步距
流水步距KAB = KBC = KCD = 30天。
3. 计算工期
工期T = KAB + KBC + KCD + 30（最后一个施工阶段在所有施工段上持续的时间）T = 30 + 30 + 30 + 30 = 120天。
4. 计算实际工期
实际工期 = 各施工阶段所需时间之和
实际工期 = 120天 + 180天 + 150天 + 90天 = 540天。
三、结论
某住宅小区建筑工程施工工期为540天，其中各施工阶段流水节拍分别为30天、45天、37.5天、22.5天，流水步距为30天。
在实际施工过程中，需根据工程进度和实际情况进行调整，确保工程按时完成。
施工组织与概预算复习题基本概念1、流水施工的工艺参数，时间参数，空间参数包括哪些？（P28-29）工艺参数：施工过程数n、流水强度V；时间参数：流水节拍ti＞流水步距Bij；空间参数：工作面A、施工段数m2、施工过程的组织原则有哪些？（P21）施工过程的连续性、协调性、均衡性、经济性3、划分施工段时应考虑哪些因素？（P49）可按P30页1.施工段的分界同施工对象的结构界限（温度缝、沉降缝和单元尺寸等）取得一致；2.各施工段上所消耗的劳动量大致相等；3.每段要有足够的工作面，使工人操作方便，既有利于提高工效，又能保证施工安全；4.划分段数的多少，应考虑机械使用效能、工人的劳动组合、材料供应情况、施工规模大小等因素4、网络图的优化有哪些？有何意义？费用优化的基本原理？（P169-178）工期优化、时间-费用优化、资源优化；意义：工期优化一适当缩短或延长工期，以达到按上级规定工期或计划工期完工的要求；时间-费用优化一通过工期费用曲线，取最小工程费用对应的工期，使工期费用最优；资源优化一资源有限，工期最短及工期规定，资源均衡费用优化基本原理：通过压缩关键线路工期，绘制工期-费用曲线（将直接费用、间接费用和工期的关系叠加），单位时间费用变化率最小（总费用最低）时所对应的工期为最优工期，此时费用也最优。
5、流水施工有哪几类？（P30）分为有节拍流水和无节拍流水，其中有节拍流水又分为全等节拍流水、成倍节拍流水和分别流水6、工程项目施工作业的基本方式有哪三种方式？各有何优缺点？（P25）顺序作业法、平行作业法、流水作业法顺序作业法：工期较长，劳动力需要量较少，但周期起伏不定，对劳动力的调配管理以及临时性设施不利，尤其在工种和技工的使用上形成极大的不合理平行作业法：工期短，但需要的劳动力需要量大且不均衡流水作业法：工期适中，资源均衡7、利用网络图表示工程进度计划的优点是什么？（P58）能清楚地反映出各个工序、各施工项目之间错综复杂的相互关系、相互制约的生产和协作关系。
一般隧道总体施工程序框图施 工 准 备隧道控制测量开 工 报 告洞口土石方与排水套拱与长管棚洞门与明洞施工超前支护洞身开挖数据分析围岩量测初 期 支 护铺设防水层二 次 衬 砌水沟、电缆沟做好结合部的处理电缆沟盖板、水沟节预制设备已到位，人员已到位，测量放样已完，作业指导书已编制完毕，材料已备好。
施工缝、沉降缝处理及预埋件、预留孔洞设置平面控制、高程控制地质超前预报仰 拱 及 填 充洞门与明洞施工超 前 支 护洞 身 开 挖数据分析围岩量测初期 支 护铺设防水层二 次 衬 砌水沟、电缆沟路 面 工 程清理收尾做好结合部的处理电缆沟盖板、水沟节预制施工缝、沉降缝处理及预埋件、预留孔洞设置装饰及附属工程地质超前预报仰 拱 及 填 充一般隧道总体施工程序框图施 工 准 备隧道控制测量开 工 报 告洞口土石方与排水套拱与长管棚洞门与明洞施工超前支护洞身开挖数据分析围岩量测初 期 支 护铺设防水层二 次 衬 砌水沟、电缆沟做好结合部的处理电缆沟盖板、水沟节预制设备已到位，人员已到位，测量放样已完，作业指导书已编制完毕，材料已备好。
施工缝、沉降缝处理及预埋件、预留孔洞设置平面控制、高程控制地质超前预报仰 拱 及 填 充洞门与明洞施工超 前 支 护洞 身 开 挖数据分析围岩量测初期 支 护铺设防水层二 次 衬 砌水沟、电缆沟路 面 工 程清理收尾做好结合部的处理电缆沟盖板、水沟节预制施工缝、沉降缝处理及预埋件、预留孔洞设置装饰及附属工程地质超前预报仰 拱 及 填 充出口。
5。
2.1 施工进度总体安排根据业主要求和初步拟定的施工方案、劳动力和设备安排情况，对本工程进度安排如下：隧道洞口开挖掘进采用CD法，洞身按照围岩级别由强到弱依次Ⅳ、Ⅴ级围岩采用台阶法、Ⅲ级围岩采用大全断面法施工，特殊地段，具体问题具体分析.Ⅴ级围岩台阶法（预加固）掘进支护施工,按每16h一个循环作业进行安排。
每循环进尺0.8~1.6米，按每月工作25。
5天计，每月进尺45米，施工作业时，需要合理安排各工序的相互衔接.Ⅳ级围岩采用台阶法施工，钻孔深度2。
2m，循环进尺约2.0m。
每月开挖进度安排86米。
（1）.每循环时间：16h；(2)。
每天循环:24h/16h/循环=1。
5个；每循环进尺2。
25米。
（3).每天开挖进度:2。
25m/循环×1。
5循环=3.37m；（4）.每月开挖进度，按每月实工作25。
5天(考虑4。
5天机械检修等时间影响），3。
37m/天×25。
5天=86m。
表5.4 Ⅳ/Ⅴ级围岩开挖作业循环时间表(循环进尺1。
5m）Ⅲ级围岩每月开挖进度安排120米.(1）。
每循环时间：12h；(2）.每天循环:24h/12h/循环=2个；每循环进尺2.35米。
（3)。
每天开挖进度：2。
35m/循环×2循环=4.7m；（4）。
每月开挖进度，按每月实工作25。
5天(考虑4。
5天机械检修等时间影响），4.7m/天×25.5天=120m。
洞身采用钻爆法，人工风枪钻眼打孔，人工装药，非电导爆系统起爆，ITC312H4型挖装机装砟，自卸汽车运输.表5。
5 Ⅲ级围岩掘进循环时间表总体进度指标表5.6 各工序施工进度指标5.3、工期安排各工序工期安排尽量减少相互干扰,同时又能平行作业,以缩短工期，见表5。
7。
表5.7 虎山隧道进度安排表1、全断面开挖施作业内容2.1 施工测量;2.2多功能台架就位；2.3 钻孔；2。
4 装药；2。
5 起爆；2.6 通风；2.7出渣；2.8支护。
