ABAQUS与Hypermesh接口流程本文分两种情况。

第一种：在HM中对几何模型全部建好网格，导入ABAQUS中分析。

第二种：在ABAQUS中已有的计算模型根底上，再导入网格部件重新整合进展分析。

第一种情况：1．在ABAQUS中建好几何模型〔如图1所示〕，如果是用其他造型软件建的模型也要先导入ABAQUS，然后对模型进展装配，为的是确定全局坐标系，在后续的操作中全局坐标系不要再改变。

图12．导出ACIS SAT文件，后缀名为.sat，如图2和图3所示。

图2 图33．翻开HM，注意设定user profiles为ABAQUS，如图4所示。

图44．导入几何模型，如图5所示。

图55．处理几何模型，例如：布尔运算，消除硬点等。

设置网格类型，画网格，将模型划分成数个网格部件。

如图6所示，几何模型被划分成了两个网格部件，根据仿真计算的需要也可对两个小块布尔求和，划分成一个网格部件。

一个网格部件就是一个网格节点相连的网格体，只含有网格节点、单元、集合信息。

图66．导出网格，文件格式为.inp，如图7所示。

图77．导入ABAQUS〔如图8，图9和图10所示〕，继续设置其他前处理。

图8 图9图10第二种情况：在已有的分析根底上添加网格部件1．首先，将需要划分网格的几何模型导入ABAQUS，进展装配，如图11所示。

该步骤为的是确定几何模型的全局坐标，方便后续的导入。

图112．导出该几何模型的.sat文件，导入HM划分网格，如图12所示。

图123．划分网格后，导出inp文件。

用记事本翻开导出的inp文件和原有分析模型的inp文件，将导出的inp文件中的一段网格单元信息粘贴进原分析模型的inp文件中，另存为一个inp文件，重新翻开该文件进展后续的处理。

说明：关于inp文件参考"ABAQUS有限元分析常见问题解答"第13章。

两个inp文件的融合方法，原已有计算模型的inp文件如下〔粗体显示的为需要添加的代码的格式〕：*Heading** Job name: 111 Model name: e*1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10.……〔省略号表示省略的代码〕789, 1001, 835, 823, 1000, 1003, 836, 824, 1002790, 1003, 836, 824, 1002, 1005, 837, 825, 1004*End Part****** ASSEMBLY***Assembly, name=Assembly***Instance, name=PART-1-1, part=PART-1*End Instance**……导出的网格部件inp文件如下〔粗体为需要复制粘贴到原inp文件的容〕：****** Template: ABAQUS/STANDARD 3D***NODE1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,117**HMASSEM 1 11 23**HMASSEM_ASSEM_ID 2 3 4**HMASSEM 2 11 body_0**HMASSEM 3 11 body_1**HMASSEM 4 11 body_2**HMASSEM_P_ID 3*****融合后的inp文件如下〔粗体为相对于原inp文件添加的容〕：*Heading** Job name: 111 Model name: e*1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-2*Node1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,117*End Part***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10.……789, 1001, 835, 823, 1000, 1003, 836, 824, 1002790, 1003, 836, 824, 1002, 1005, 837, 825, 1004*End Part****** ASSEMBLY***Assembly, name=Assembly***Instance, name=PART-2, part=PART-2*End Instance***Instance, name=PART-1-1, part=PART-1*End Instance**……整合的格式参照原inp文件中的代码，添加的容分两局部：〔1〕Part中的节点网格信息。

ABAQUS与Hypermesh接口流程本文分两种情况。

第一种：在HM中对几何模型全部建好网格，导入ABAQUS中分析。

第二种：在ABAQUS中已有的计算模型基础上，再导入网格部件重新整合进行分析。

第一种情况：1．在ABAQUS中建好几何模型（如图1所示），如果是用其他造型软件建的模型也要先导入ABAQUS，然后对模型进行装配，为的是确定全局坐标系，在后续的操作中全局坐标系不要再改变。

图12．导出ACIS SAT文件，后缀名为.sat，如图2和图3所示。

图2 图33．打开HM，注意设定user profiles为ABAQUS，如图4所示。

图44．导入几何模型，如图5所示。

图55．处理几何模型，例如：布尔运算，消除硬点等。

设置网格类型，画网格，将模型划分成数个网格部件。

如图6所示，几何模型被划分成了两个网格部件，根据仿真计算的需要也可对两个小块布尔求和，划分成一个网格部件。

一个网格部件就是一个网格节点相连的网格体，只含有网格节点、单元、集合信息。

图66．导出网格，文件格式为.inp，如图7所示。

图77．导入ABAQUS（如图8，图9和图10所示），继续设置其他前处理。

图8 图9图10第二种情况：在已有的分析基础上添加网格部件1．首先，将需要划分网格的几何模型导入ABAQUS，进行装配，如图11所示。

该步骤为的是确定几何模型的全局坐标，方便后续的导入。

图112．导出该几何模型的.sat文件，导入HM划分网格，如图12所示。

图123．划分网格后，导出inp文件。

用记事本打开导出的inp文件和原有分析模型的inp文件，将导出的inp文件中的一段网格单元信息粘贴进原分析模型的inp文件中，另存为一个inp文件，重新打开该文件进行后续的处理。

说明：关于inp文件参考《ABAQUS有限元分析常见问题解答》第13章。

两个inp文件的融合方法，原已有计算模型的inp文件如下（粗体显示的为需要添加的代码的格式）：*Heading** Job name: 111 Model name: ex1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10.……（省略号表示省略的代码）789, 1001, 835, 823, 1000, 1003, 836, 824, 1002790, 1003, 836, 824, 1002, 1005, 837, 825, 1004*End Part****** ASSEMBL Y***Assembly, name=Assembly***Instance, name=PART-1-1, part=PART-1*End Instance**……导出的网格部件inp文件如下（粗体为需要复制粘贴到原inp文件的内容）：**** ABAQUS Input Deck Generated by HyperMesh Version : 11.0.0.39** Generated using HyperMesh-Abaqus Template Version : 11.0.0.39**** Template: ABAQUS/STANDARD 3D***NODE1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,117**HMASSEM 1 11 23**HMASSEM_ASSEM_ID 2 3 4**HMASSEM 2 11 body_0**HMASSEM 3 11 body_1**HMASSEM 4 11 body_2**HMASSEM_COMP_ID 3*****融合后的inp文件如下（粗体为相对于原inp文件添加的内容）：*Heading** Job name: 111 Model name: ex1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-2*Node1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,117*End Part***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10.……789, 1001, 835, 823, 1000, 1003, 836, 824, 1002790, 1003, 836, 824, 1002, 1005, 837, 825, 1004*End Part****** ASSEMBL Y***Assembly, name=Assembly***Instance, name=PART-2, part=PART-2*End Instance***Instance, name=PART-1-1, part=PART-1*End Instance**……整合的格式参照原inp文件中的代码，添加的内容分两部分：（1）Part中的节点网格信息。

HyperMesh+Abaqus联合仿真方法考虑到HM的Abaqus模板中Step Manager与Contact Manager操作的复杂性，以及该模板对某些Abaqus版本可能不适用，本方法用inp文件作为HM生成的FE模型转入Abaqus 的中介，HM仅负责网格划分，其他前处理工作，如装配、定义材料属性、建立载荷步、定义接触面、施加载荷和边界条件等，均在Abaqus中完成。

具体方法是：1. HM中a) 加载Abaqus Standard 3D模板；b) 为每个Part建立2D与3D两个Collector，例如有两个零件，就要建四个Collector。

c) 根据草绘图布置关键点【Geom=>create nodes=>type in】，各个部件的相对位置已体现在了在草绘图中；d) 连接这些点生成二维截面【Geom=>lines=>create line】；e) 在二维截面上划网格，例如用【2D=>spline】，生成的Element与上步生成的几何体都放入该零件的2D Collector中；f) 根据二维网格生成三维Element，例如用【3D=>spin】，生成的Element放入该零件的3D Collector中；g) 重复以上步骤为每个零件生成三维单元，并放入相应的Collector中；h) 将每个零件的Element导出为inp文件【files=>export】；2. Abaqus中a) 用import=>model导入part1.inp和part2.inp，用model=>copy object将这些inp 中的mesh part分别拷贝到一个model中；b) 完成后续处理并求解。

本方案在HM7.0+Abaqus6.5平台上通过验证。

近段时间一直在研究使用SPH模拟油箱流固耦合情况下，油箱的振动强度问题。

发现使用Hypermesh对SPH模型进行前处理比手工编写INP文件更方便一些。

因为ABAQUS/CAE不支持SPH建模，需要手工编写INP文件，所以在处理此类模型时，需要工程师比较熟悉ABAQUS的关键字编写规则，这无形中加大了ABAQUS模型处理的难度。

尽管目前Hypermesh也不支持SPH功能，但是利用Hypermesh强大的前处理能力，只需要对输出的INP文件中稍作修改，即可得到SPH模型。

这种方法为我们处理SPH模型提供了另一种便捷的可行方案。

本教程将以一矩形箱体为例，说明SPH建模在HM中的实现过程。

导入油箱和水的模型如图1所示。

蓝色矩形为油箱，黄色矩形为液体。

液体体积约为油箱体积的一半。

图1 几何模型1、油箱划分为S4R单元，如图2所示。

图2 油箱网格划分2、液体划分为实体单元，如图3所示。

图3 液体网格划分3、生成MASS单元（1）创建新component，命名为water，如图4所示。

图4 component创建面板（2）利用图3液体网格的节点，生成MASS单元，确认其放置在名为water 的component中，如图5~图7所示图5 mass面板图6 生成mass单元图7 放置在water中的MASS单元4、创建材料和属性（1）油箱材料为steel，属性为shell section，厚度为1.0mm。

（2）为water创建材料状态方程，并将材料赋予随后创建的实体截面属性。

图8 进入创建材料面板图9 勾选密度项图10 勾选关键字项图11 液体的材料属性参数图12 为液体创建实体截面属性4、创建相关的接触和分析步后，隐藏图3所示的液体实体单元，导出INP文件，如图13、14所示。

图13 隐藏water_C3D8R图14 以displayed 方式导出INP文件5、打开INP文件，将MASS更改为PC3D，保存，如图15所示。

HyperMesh+Abaqus联合仿真方法
考虑到HM的Abaqus模板中StepManager与ContactManager操作的复杂性，以及该模板对某些Abaqus版本可能不适用，本方法用inp文件作为HM 生成的FE模型转入Abaqus的中介，HM仅负责网格划分，其他前处理工作，如装配、定义材料属性、建立载荷步、定义接触面、施加载荷和边界条件等，均在Abaqus中完成。

具体方法是：
1.HM中
a)加载AbaqusStandard 3D模板；
b)为每个Part建立2D与3D两个Collector，例如有两个零件，就要建四个Collector。

c)根据草绘图布置关键点【Geom=>createnodes=>type in】，各个部件的相对位置已体现在了在草绘图中；
d)连接这些点生成二维截面【Geom=>lines=>createline】；
e)在二维截面上划网格，例如用【2D=>spline】，生成的Element与上步生成的几何体都放入该零件的2D Collector中；
f)根据二维网格生成三维Element，例如用【3D=>spin】，生成的Element放入该零件的3D Collector中；
g)重复以上步骤为每个零件生成三维单元，并放入相应的Collector中；
h)将每个零件的Element导出为inp文件【files=>export】；
2.Abaqus中
a)用import=>model导入part1.inp和part2.inp，用model=>copy object将这些inp中的mesh part分别拷贝到一个model中；
b)完成后续处理并求解。

内容整理自网络。

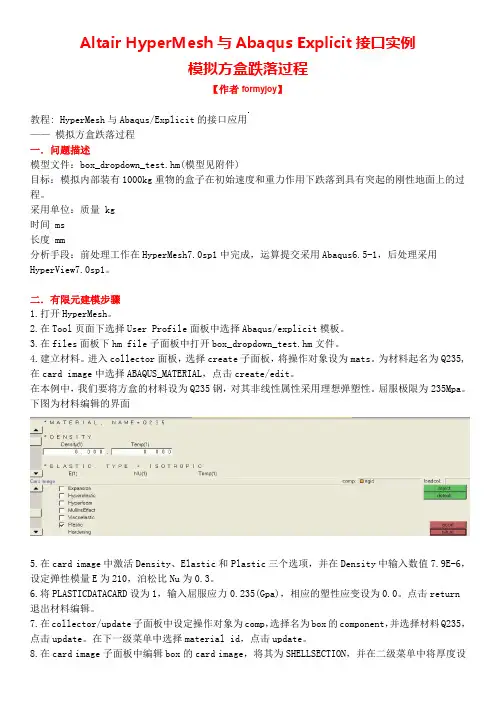

Altair HyperMesh与Abaqus Explicit接口实例模拟方盒跌落过程【作者formyjoy】教程: HyperMesh与Abaqus/Explicit的接口应用—— 模拟方盒跌落过程一．问题描述模型文件：box_dropdown_test.hm(模型见附件)目标：模拟内部装有1000kg重物的盒子在初始速度和重力作用下跌落到具有突起的刚性地面上的过程。

采用单位：质量 kg时间 ms长度 mm分析手段：前处理工作在HyperMesh7.0sp1中完成，运算提交采用Abaqus6.5-1，后处理采用HyperView7.0sp1。

二．有限元建模步骤1.打开HyperMesh。

2.在Tool页面下选择User Profile面板中选择Abaqus/explicit模板。

3.在files面板下hm file子面板中打开box_dropdown_test.hm文件。

4.建立材料。

进入collector面板，选择create子面板，将操作对象设为mats。

为材料起名为Q235,在card image中选择ABAQUS_MATERIAL，点击create/edit。

在本例中，我们要将方盒的材料设为Q235钢，对其非线性属性采用理想弹塑性。

屈服极限为235Mpa。

下图为材料编辑的界面5.在card image中激活Density、Elastic和Plastic三个选项，并在Density中输入数值7.9E-6，设定弹性模量E为210，泊松比Nu为0.3。

6.将PLASTICDATACARD设为1，输入屈服应力0.235(Gpa)，相应的塑性应变设为0.0。

点击return 退出材料编辑。

7.在collector/update子面板中设定操作对象为comp，选择名为box的component，并选择材料Q235，点击update。

在下一级菜单中选择material id，点击update。

8.在card image子面板中编辑box的card image，将其为SHELLSECTION，并在二级菜单中将厚度设为4(mm)。

模型中考虑了材料、几何的非线性、接触和Tie连接，所有设置都在HM中完成，输出inp 文件后可以直接在Abaqus中计算。

尤其注意在HM6.0中利用宏菜单中的Abaqus Contact Manager来定义接触、Tie连接等问题。

欢迎大家批评指正。

同时该算例仅仅是一个step的，如果哪位能将其扩展到多个step，还会给以积分奖励。

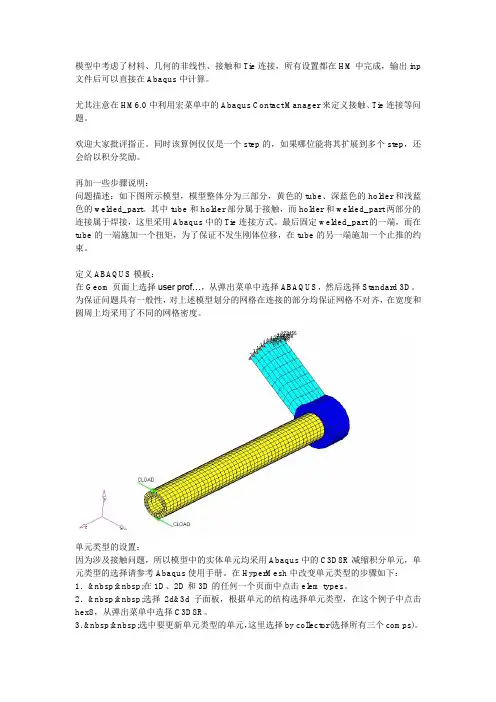

再加一些步骤说明：问题描述：如下图所示模型，模型整体分为三部分，黄色的tube、深蓝色的holder和浅蓝色的welded_part。

其中tube和holder部分属于接触，而holder和welded_part两部分的连接属于焊接，这里采用Abaqus中的Tie连接方式。

最后固定welded_part的一端，而在tube的一端施加一个扭矩，为了保证不发生刚体位移，在tube的另一端施加一个止推的约束。

定义ABAQUS模板：在Geom页面上选择user prof…，从弹出菜单中选择ABAQUS，然后选择Standard 3D。

为保证问题具有一般性，对上述模型划分的网格在连接的部分均保证网格不对齐，在宽度和圆周上均采用了不同的网格密度。

单元类型的设置：因为涉及接触问题，所以模型中的实体单元均采用Abaqus中的C3D8R减缩积分单元，单元类型的选择请参考Abaqus使用手册。

在HyperMesh中改变单元类型的步骤如下：1．  在1D、2D和3D的任何一个页面中点击elem types。

2．  选择2d&3d子面板，根据单元的结构选择单元类型，在这个例子中点击hex8，从弹出菜单中选择C3D8R。

3．  选中要更新单元类型的单元，这里选择by collector(选择所有三个comps)。

4．  点击update。

5．  如果需要察看现有任意一个单元的类型，在永久菜单上点击card，将操作对象设为elem，选择单元后点击edit。

模型中考虑了材料、几何的非线性、接触和Tie连接，所有设置都在HM中完成，输出inp 文件后可以直接在Abaqus中计算。

尤其注意在HM6.0中利用宏菜单中的Abaqus Contact Manager来定义接触、Tie连接等问题。

欢迎大家批评指正。

同时该算例仅仅是一个step的，如果哪位能将其扩展到多个step，还会给以积分奖励。

再加一些步骤说明：问题描述：如下图所示模型，模型整体分为三部分，黄色的tube、深蓝色的holder和浅蓝色的welded_part。

其中tube和holder部分属于接触，而holder和welded_part两部分的连接属于焊接，这里采用Abaqus中的Tie连接方式。

最后固定welded_part的一端，而在tube的一端施加一个扭矩，为了保证不发生刚体位移，在tube的另一端施加一个止推的约束。

定义ABAQUS模板：在Geom页面上选择user prof…，从弹出菜单中选择ABAQUS，然后选择Standard 3D。

为保证问题具有一般性，对上述模型划分的网格在连接的部分均保证网格不对齐，在宽度和圆周上均采用了不同的网格密度。

单元类型的设置：因为涉及接触问题，所以模型中的实体单元均采用Abaqus中的C3D8R减缩积分单元，单元类型的选择请参考Abaqus使用手册。

在HyperMesh中改变单元类型的步骤如下：1．  在1D、2D和3D的任何一个页面中点击elem types。

2．  选择2d&3d子面板，根据单元的结构选择单元类型，在这个例子中点击hex8，从弹出菜单中选择C3D8R。

3．  选中要更新单元类型的单元，这里选择by collector(选择所有三个comps)。

4．  点击update。

5．  如果需要察看现有任意一个单元的类型，在永久菜单上点击card，将操作对象设为elem，选择单元后点击edit。

Hypermesh to abaqus surface研究两个PART分别是vol1和vol2，要做的任务就是在hypermesh 中完成abaqus中surface的建立过程。

首先，在hypermesh中划分好体网格，删除所有的2D网格，接下来就开始我们的主要任务。

在开始前先说几点，有好多朋友针对此问题提出过好多种方法，先简单概括一下：好多网友说在hypermesh中利用find face找到2D网格，之后基于2D网格建立set，导入到abaqus中，其中这种方法经过个人验证是行不通的，在abaqus中识别不出^face的compoent。

还有网格提出说在hypermesh分配好属性，施加载荷之后再导入anbqus中，我试验了一下也不行，大家也可以试试~~下面开始谈谈我的方法：建立好网格之后，我们把面板切换到analisys→interfaces，在name输入要建立surface的名字surf1,在type中选择SURFACE_ELEMENT,点创建。

生成一个group组集，下面包含一个空的surf1，下面为surf1添加单元。

面板设置如下图。

添加单元后vol1显示如下：Surf1按照上面的过程在vol2上建立surf2，如下图：Surf2接下来我们把vol1和vol2分别输出成两个INP文件。

找到下图中的窗口，并设置如下输出vol1.inp（注意：如果不这样设置导入abaqus报错）同理输出vol2.inp这样就生成好了两个inp文件，至此，完成了在hypermesh中的所有操作。

下面说下重点的问题，如果你的模型只有单PART，上面的操作完成后已经解决了本文的问题。

但是如果的你模型含有多个PART，导入到abaqus中会出一些问题，别着急咱们慢慢说，对于多PART我们一般有两个办法导入abaqus，一是在hypermesh中输出一个INP文件到abaqus中，由于在abaqus只生成一个PART，所以采用part copy 来实现PART的分解，如下图：但是如果采用了这个操作后我们会发现，新生成的多个PART中不包含有任何surf信息了，说明在操作的过程中我们之前在hypermesh 的设置已经丢失了，而且这个操作会丢失很多装配和其他的信息，所以我推荐如果在零件比较少的时候，可以分别生成多个PART分别到入abaqus中不会丢失装配关系。

hypermesh教程437710.1 在HyperMesh 环境中建⽴⼀个ABAQUS 分析本实例主要进⾏如下讲解。

●加载ABAQUS 界⾯和模型。

●定义材料和properties ，并赋予component 。

●查看实体单元卡⽚*SOLID SECTION 。

●定义弹簧单元卡⽚*SPRING ，并建⽴相应的component 。

●创建弹簧单元类型为*SPRING1的单元。

●将property 赋予指定的单元。

加载ABAQUS 界⾯和模型。

在HyperMesh 安装程序中，包含了⼀组标准的⽤户界⾯，它们包含RADIOSS （Bulk Data Format ）、RADIOSS （Block Format ）、ABAQUS 、Actran 、ANSYS 、LS-DYNA 、MADYMO 、Nastran 、PAM-CRASH 、PERMAS 以及CFD 等界⾯。

当ABAQUS ⽤户界⾯被加载时，HyperMesh 中相应的有⽤界⾯被加载，⽽没⽤的界⾯被去除，⼀些针对ABAQUS 的特定界⾯也被加载。

（1）打开菜单，选择Preferences >User Profiles 。

（2）选择ABAQUS 。

（3）选择Standard3D 模块。

（4）打开菜单，选择File > Open > Model 。

（5）找到⽂件ABAQUS3_0tutorial.hm 。

（6）单击Open 按钮。

定义材料。

HyperMesh 对多种ABAQUS 材料类型提供了⽀持。

在这个实例中，将在HyperMesh 中建⽴⼀个ABAQUS 的弹性材料模型，然后这个材料将被关联到property ，property 将被关联到component ，如图10-1创建材料所⽰。

（1）右键单击Model Browser ，选择Create > Material 。

（2）在Name 中输⼊STEEL 。

（3）在Card Image 中选择ABAQUS_MA TERIAL 。
