锅炉补给水处理系统有机物污染及处理办法
作者：王晖 杨芳
来源：《科教导刊·电子版》2017年第28期
摘 要 2011年6月份以来，某电厂锅炉补给水系统混床出水电导率经常超过0.20 S/cm，严重影响热力设备安全经济运行。经过对混床出水和原水的全分析，确定是由于原水中有机物含量较高所致。通过对预处理系统进行改造，混床出水电导率降至0.20 S/cm以下，达到了锅炉补给水水质标准。
关键词 锅炉补给水处理系统 有机物污染 活性炭过滤器
中图分类号：U261 文献标识码：A
某电厂是以供热为主的燃煤电厂，其锅炉补给水系统为原水通过高效纤维过滤器后进入二级除盐系统，水源为市政自来水和蒸汽冷凝液，市政自来水水源为九龙水库。选择高效纤维过滤器是因水库水中胶体硅含量为1.34mg/L，2010年年底因九龙水库水源不能满足用量，自来水公司将取水水源更改为东风水库，次年7月该电厂出现阴阳床周期出水量降低、阳树脂破碎率高、混床出水电导率经常超出0.20 S/cm的现象。
1补给水处理系统
该厂补给水处理系统为市政自来水及蒸汽冷凝液进入生水箱混合后，通过生水泵送至高效纤维过滤器入口，过滤后的清水进入双室双层浮动阳离子交换器后进入除碳器除二氧化碳，经中间水泵将中间水箱水送至双室双层浮动阴离子交换器后进入混床，混床出水进入除盐水箱，通过加氨调节pH后供热力系统补水。阳床通过钠离子含量确定失效，阴床和混床通过出口在线电导率表检测结果确定失效。
2水质异常的现象
最先出现的是高效纤维过滤器瞬时流量逐渐下降，反洗排水中有絮状物，之后阳床、阴床、混床瞬时流量均有明显下降，且阳床和阴床周期出水量有明显下降，正洗时间明显变长，最严重时阴床正洗时间约60分钟，出水电导率才合格，阴床树脂颜色变深。树脂大反洗时发现倒脂时树脂出现层状聚团现象，树脂不易倒出，排水中有絮状物存在，阳树脂破碎率明显升高。阳床和阴床周期出水量下降约40%。混床出水电导升高，经常超过0.20 S/cm，且混床出水pH偏低（约6.2），混床正洗时间明显延长。通过对阳床、阴床和混床的检修发现树脂中有粘稠状物质存在，经提取洗涤液后发现其为絮状物质。

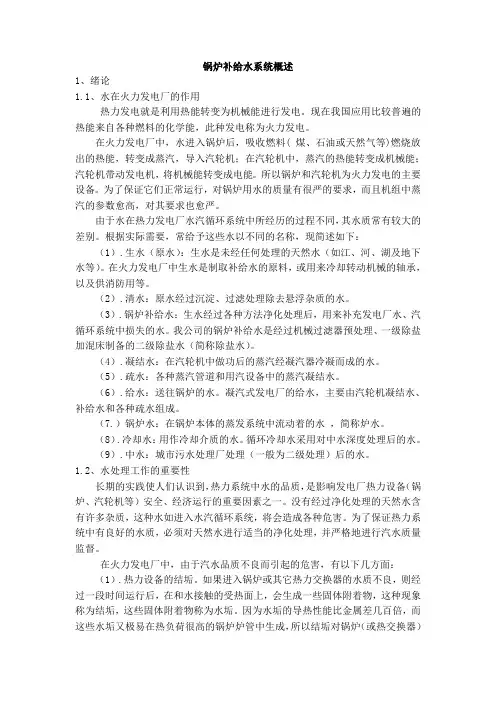

锅炉补给水系统概述
1、绪论
1.1、水在火力发电厂的作用
热力发电就是利用热能转变为机械能进行发电。现在我国应用比较普遍的热能来自各种燃料的化学能，此种发电称为火力发电。
在火力发电厂中，水进入锅炉后，吸收燃料( 煤、石油或天然气等)燃烧放出的热能，转变成蒸汽，导入汽轮机；在汽轮机中，蒸汽的热能转变成机械能；汽轮机带动发电机，将机械能转变成电能。所以锅炉和汽轮机为火力发电的主要设备。为了保证它们正常运行，对锅炉用水的质量有很严的要求，而且机组中蒸汽的参数愈高，对其要求也愈严。
由于水在热力发电厂水汽循环系统中所经历的过程不同，其水质常有较大的差别。根据实际需要，常给予这些水以不同的名称，现简述如下：
（1）.生水（原水）：生水是未经任何处理的天然水（如江、河、湖及地下水等）。在火力发电厂中生水是制取补给水的原料，或用来冷却转动机械的轴承，以及供消防用等。
（2）.清水：原水经过沉淀、过滤处理除去悬浮杂质的水。
（3）.锅炉补给水：生水经过各种方法净化处理后，用来补充发电厂水、汽循环系统中损失的水。我公司的锅炉补给水是经过机械过滤器预处理、一级除盐加混床制备的二级除盐水（简称除盐水）。
（4）.凝结水：在汽轮机中做功后的蒸汽经凝汽器冷凝而成的水。
（5）.疏水：各种蒸汽管道和用汽设备中的蒸汽凝结水。
（6）.给水：送往锅炉的水。凝汽式发电厂的给水，主要由汽轮机凝结水、补给水和各种疏水组成。
（7.）锅炉水：在锅炉本体的蒸发系统中流动着的水 ，简称炉水。
（8）.冷却水：用作冷却介质的水。循环冷却水采用对中水深度处理后的水。
（9）.中水：城市污水处理厂处理（一般为二级处理）后的水。
1.2、水处理工作的重要性
长期的实践使人们认识到，热力系统中水的品质，是影响发电厂热力设备（锅炉、汽轮机等）安全、经济运行的重要因素之一。没有经过净化处理的天然水含有许多杂质，这种水如进入水汽循环系统，将会造成各种危害。为了保证热力系统中有良好的水质，必须对天然水进行适当的净化处理，并严格地进行汽水质量监督。
一重技术 ２ 除盐系统 （１）离子交换树脂 新树脂因受到多种有无机物和无机物污染，导 致工作交换容量降低，酸碱耗量增加。 （２）树脂再生 我厂再生液采用蒸汽加热，由于手动控制不够 稳定，温度变化较大，使树脂再生效果不佳。 （３）离子交换器 离子交换器长时间运行，附着悬浮物渗透到 树脂层内部，造成树脂粘结、污堵、结块，部分树 脂无法反洗再生，影响制水量。 ３ 改进措施 ３．１ 加强预处理设备调整 根据原水水温变化，及时调整澄清池排泥量， 或加大加药量。在开江期，胶硅含量较高时，应及 时导人备用水源。加大过滤器反洗次数、增大反洗 水量，保证出水水质。 量不问断操作。 ３．６控制好原水水温 原水水温的高低与波动程度直接影响到澄清池 的出水水质，水温对混凝剂的混凝、沉淀、吸附效 果及混凝剂的用量有着重要作用，对水中胶体的凝 聚沉降起着关键性的作用，因此加强水温调整，控 制水温匣定，将有利于提高清水水质。如能将原水 温度控制在２５＋３℃，这样既能发挥混凝剂吸附沉 降作用，又能防止底部活性泥渣因水温波动，造成 泥渣循环流动，出现翻池等不利因素。 ３．７加强预处理过滤器的维护 认真开展过滤器的反洗工作，保证反洗流量、 流速、时间，尽量把过滤纤维内部悬浮物排出，降 低水头损失，提高出水水质，延长运行过滤周期。 同时，尽量避免过滤器超周期运行，防止内部压差 过大，导致配水装置发生弯曲、变形、开裂等缺 陷。定期开展过滤器内部检查工作，发现异常，及 时处理，以保证设备安全稳定运行。 ３－２提高再生工艺水平 ３－８消除设备缺陷 严格执行再生操作规程，加装恒温装置；平稳 调整除盐水阀，确保再生液浓度稳定；掌控好再生 时间，使再生液与树脂充分混合。 ３．３加大设备技改力度 阴阳离子交换器为串联运行方式，当其中一台 失效时，另一台就无法工作，应改为母管制。 将ＬＬＹ型过滤器改为ＳＣＦ型高效过滤器，可 大幅度提高周期制水量，降低自用水率，提高了出 水水质，减轻除盐设备负担。 ３．４密切监督水源水质 在开江期，应加大江水水质的分析次数，根据 胶硅含量超标情况确定最佳药量，发现胶硅含量严 重超标，应果断切换备用水源，防止污染除盐系 统。 ３．５加大离子交换器反洗力度 每２—３个周期进行一次小反洗，１０个周期进 行一次大反洗，反洗时，要控制好流量、流速，尽 糍５魏８黯 ２ｏ１４年第４期（总１６ｏ期） ＣＦＨＩ ｙｚ．ｊｓ＠ｃｆｈＬｃｏｍ 口 在１ 、２ 澄清池加装曝气器装置，以去除水中 二氧化碳等气体对水的扰动影响，创造混凝剂的最 佳工作条件，提高出水水质，减少对除盐设备中离 子交换树脂的污染，提高树脂工作交换容量，延长 制水设备周期，若有条件，可以将水力循环澄清池 改造成机械搅拌澄清池，提高出水水质。 ３．９原水水质治理 原水是预处理、除盐设备的源头，源头水质得 不到保证，就无法保证后续设备正常运行。就目前 状况，应将原有水源系统隔断，改换新的水源。 ４ 结语 我厂每年锅炉补给水处理用于再生的酸、碱占 化学车间全年生产维护费用的三分之一以上，采取 本文所述的改进措施，既延长预处理过滤器的制水 周期，又降低锅炉补给水处理系统再生酸、碱消 耗，不仅可以减少环境污染，还可以节约大量的生 产维护费用。
水处理工艺简介
第0页
锅炉补给水处理工艺简介
于培培
2011年9月3日
水处理工艺简介
第1页 文件目录
第一部分 水处理工艺简介 ..................................................................... 2
1 火电厂工艺流程 ............................................................................. 2
2 锅炉补给水水质要求 ...................................................................... 2
3 预处理工艺 ................................................................................... 2
3.1 预处理设备及工艺表 .................................................................. 2
3.2 预处理工艺组图 ......................................................................... 3
4 预除盐工艺 ................................................................................... 4
4.1 预除盐设备及工艺表 .................................................................. 4
4.2 预除盐工艺组合图 ..................................................................... 4
