轧制的原理

轧制原理与工艺

嘿，朋友们！今天咱来聊聊轧制原理与工艺，这可真是个有意思的事儿啊！

你想啊，轧制就像是一场钢铁的奇妙变形记。把那些硬邦邦的钢坯啊，通过巨大的压力和不断的滚压，变得又薄又长，就好像是给钢铁施了魔法一样。

咱就说那轧制过程，钢坯被送进轧机里，就像是进入了一个超级大力士的怀抱。轧辊不停地转动，挤压着钢坯，让它一点点地改变形状。这不就跟咱揉面团似的嘛，只不过这个“面团”可硬得多啦！

那轧制工艺呢，可就有讲究了。就像厨师做菜，火候、调料都得恰到好处。轧制的时候，温度、速度、压力等等，每一个因素都得拿捏得稳稳的。温度高了不行，低了也不行；速度快了容易出问题，慢了又影响效率。这可不是随便玩玩就能搞定的事儿哟！

而且啊，不同的钢材需要不同的轧制方法。有的要反复轧制好多遍，就像雕琢一件艺术品一样，得精心打磨。这可不是一朝一夕就能学会的本事，得靠经验的积累和不断地尝试。

再想想，要是没有轧制工艺，咱们的生活得少多少东西啊！那些高楼大厦的钢梁、汽车的车身、家里的铁锅，哪一个离得开轧制出来的钢材呢？这轧制工艺简直就是现代工业的脊梁啊！

你说轧制是不是很神奇？它能把那么硬的东西变得服服帖帖，还能变出各种各样我们需要的形状。这可不是随随便便就能做到的，得靠那些专业的师傅们，用他们的智慧和技术，才能让轧制工艺发挥出最大的作用。

所以啊，轧制原理与工艺可真不是简单的事儿，它是一门大学问！它让我们的生活变得更加丰富多彩，让那些钢铁有了新的生命和价值。咱可得好好感谢那些默默奉献的轧制工人和技术人员们，是他们让这一切成为可能啊！这轧制啊，真的是太了不起啦！

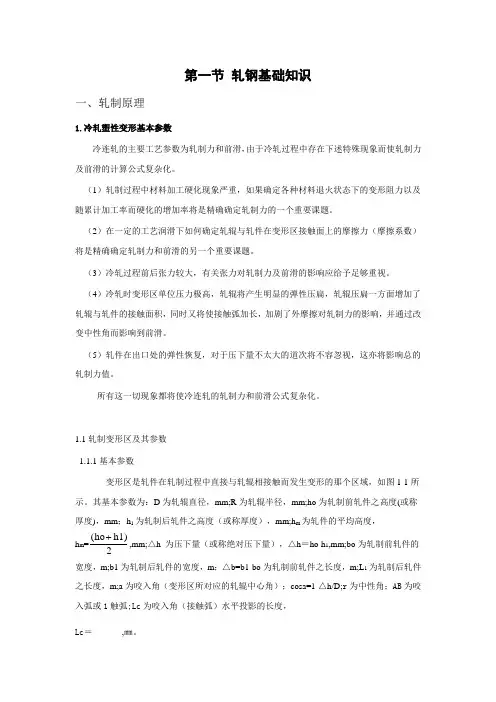

第一节 轧钢基础知识

一、轧制原理

1.冷轧塑性变形基本参数

冷连轧的主要工艺参数为轧制力和前滑，由于冷轧过程中存在下述特殊现象而使轧制力及前滑的计算公式复杂化。

（1）轧制过程中材料加工硬化现象严重，如果确定各种材料退火状态下的变形阻力以及随累计加工率而硬化的增加率将是精确确定轧制力的一个重要课题。

（2）在一定的工艺润滑下如何确定轧辊与轧件在变形区接触面上的摩擦力（摩擦系数）将是精确确定轧制力和前滑的另一个重要课题。

（3）冷轧过程前后张力较大，有关张力对轧制力及前滑的影响应给予足够重视。

（4）冷轧时变形区单位压力极高，轧辊将产生明显的弹性压扁，轧辊压扁一方面增加了轧辊与轧件的接触面积，同时又将使接触弧加长，加剧了外摩擦对轧制力的影响，并通过改变中性角而影响到前滑。

（5）轧件在出口处的弹性恢复，对于压下量不太大的道次将不容忽视，这亦将影响总的轧制力值。

所有这一切现象都将使冷连轧的轧制力和前滑公式复杂化。

1.1轧制变形区及其参数

1.1.1基本参数

变形区是轧件在轧制过程中直接与轧辊相接触而发生变形的那个区域，如图1-1所示。其基本参数为：D为轧辊直径，mm;R为轧辊半径，mm;ho为轧制前轧件之高度(或称厚度)，mm；h1为轧制后轧件之高度（或称厚度），mm;hm为轧件的平均高度，hm=2h1)(ho,mm;△h 为压下量（或称绝对压下量），△h＝ho-h1,mm;bo为轧制前轧件的宽度，m;b1为轧制后轧件的宽度，m；△b=b1-bo为轧制前轧件之长度，m;L1为轧制后轧件之长度，m;a为咬入角（变形区所对应的轧辊中心角）；cosa=1-△h/D;r为中性角；AB为咬入弧或1触弧;Lc为咬入角（接触弧）水平投影的长度，

Lc＝,㎜。 1.1.2 变形系数

轧制时轧件塑性变形，使轧件尺寸在三个方向上都发生了变化，即：

轧制之高度由ho减少到h1,比值h1/ho=η为轧件高度方向上的变形，η叫做压下系数。

轧制成型的原理和应用

轧制成型是指利用轧机对金属材料进行加工变形的一种方法。其原理是利用轧机上的连续动作轧辊对金属材料进行间歇式挤压，使其产生塑性变形，达到获得所需形状和尺寸的目的。轧制成型的应用广泛，包括金属材料的加工和制造业等领域。

准备工作包括准备金属材料、选取轧机和准备工作台等。首先，金属材料被切割成适当的长度，并在轧机上选择的轧辊对其进行预压和预热。这有助于减少材料的硬度和提高塑性，以便进行后续的轧制操作。

轧制过程是指将金属材料送入轧机，经过连续动作的轧辊挤压，使其产生塑性变形。轧辊由电机驱动，通过齿轮箱和轴承装置与金属材料传递压力。金属材料在轧辊之间经历多次挤压和伸展，使其形成所需的形状和尺寸。轧制过程中，轧辊的直径、形状和布置等因素会影响金属材料的变形和厚度控制。

处理过程是指轧制后的成品进行热处理、冷处理和表面处理等工艺，以达到所需的性能和表面质量要求。热处理包括退火、正火、淬火等方法，用于调整材料的晶粒结构和提高其强度、硬度等性能。冷处理是指通过冷却和应力处理等方法，进一步提高材料的硬度和抗疲劳性能。表面处理用于改善金属材料的耐腐蚀性能、外观和装饰效果。

在金属加工领域，轧制成型广泛应用于钢铁、有色金属等金属材料的加工。其中，钢铁轧制是最常见的应用之一，主要用于生产各种型钢、钢筋等建筑材料。此外，铝、铜、钛、镁等有色金属的轧制也非常重要，用于生产各种铝型材、铜箔、钛板等产品。 在制造业中，轧制成型用于生产各种金属制品。例如，汽车工业中的车身和发动机零部件、航空航天工业中的飞机零部件、电子工业中的散热器等。此外，轧制成型还用于各种管道、容器、锅炉、轴承及压力容器等的生产。

总之，轧制成型作为加工金属材料的重要方法，具有高效、精度高和成本低等优点。通过合理的轧辊的设计和选择，可以实现对金属材料的变形控制和形状调整，以满足不同行业对于金属制品的需求。

轧钢的基本原理

1、热轧原理：从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品。从炼钢厂送过来的连铸坯，首先是进入加热炉，然后经过初轧机反复轧制之后，进入精轧机。轧钢属于金属压力加工，说简单点，轧钢板就像压面条，经过擀面杖的多次挤压与推进，面就越擀越薄。在热轧生产线上，轧坯加热变软，被辊道送入轧机，最后轧成用户要求的尺寸。轧钢是连续的不间断的作业，钢带在辊道上运行速度快，设备自动化程度高，效率也高。从平炉出来的钢锭也可以成为钢板， 但首先要经过加热和初轧开坯才能送到热轧线上进行轧制，工序改用连铸坯就简单多了，一般连铸坯的厚度为150~250mm，先经过除磷到初轧，经辊道进入精轧轧机，精轧机由7架4辊式轧机组成，机前装有测速辊和飞剪，切除板面头部。精轧机的速度可以达到23m/s。

2、冷轧原理：与热轧相比，冷轧厂的加工线比较分散，冷轧产品主要有普通冷轧板、涂镀层板也就是镀锡板、镀锌板和彩涂板。经过热轧厂送来的钢卷，先要经过连续三次技术处理，先要用盐酸除去氧化膜，然后才能送到冷轧机组。在冷轧机上，开卷机将钢卷打开，然后将钢带引入五机架连轧机轧成薄带卷。
