第一章_电流互感器的结构原理

电流互感器的原理电流互感器是一种测量和传输电流信号的设备，它广泛应用于电力系统、工业自动化以及电能计量等领域。

电流互感器的原理是基于法拉第电磁感应定律，即在变化的磁场中，导体内部会产生感应电动势。

电流互感器通常由铁芯、一次绕组、二次绕组以及外部回路组成。

一次绕组与被测电源的主导线串联连接，二次绕组与测量仪器或保护装置相连接。

当交流电通过一次绕组产生变化的电流时，由于一次绕组的绕组数较少，因此磁通量通过铁芯的时间快，进而在二次绕组中产生感应电动势。

这个过程中，铁芯的存在起到了集中磁力线、增大感应电动势的作用。

二次绕组的绕组数较多，因此在给定的负荷下，互感器的二次绕组电压远远小于一次绕组电压，从而实现电流信号的敏感变换。

电流互感器的核心是铁芯，可以采用铁芯和空芯两种结构。

铁芯互感器的铁芯部分采用高导磁率材料，如硅钢片。

铁芯互感器具有较高的磁导率，能够提高磁路的导磁能力，减小测量误差。

而空芯互感器则没有铁芯，主要通过一次绕组和二次绕组的磁场直接耦合来实现测量。

电流互感器的精度通常通过额定一次电流、二次电流和精度等级来确定。

在实际应用中，选择适合的电流互感器主要考虑一次电流的额定值、二次负载电阻、准确度和动态响应等因素。

另外，二次绕组的电阻和电感也会影响电流互感器的性能。

除了测量电流信号外，电流互感器还具有一定的绝缘作用，可以隔离高电压和低电压装置。

同时，电流互感器还起到保护装置的作用，当被测电流超过设定值时，互感器会发出信号，触发保护系统对电路进行切断。

总之，电流互感器是一种基于法拉第电磁感应定律的设备，通过变换电流信号来实现测量、传输和保护等功能。

它的核心是铁芯，能够有效地集中和增强磁力线，提高测量的准确度与稳定性。

电流互感器不仅在电力系统中发挥着重要的作用，而且在工业领域以及电能计量等方面也具有广泛的应用。

电流互感器结构原理电流互感器是一种常见的电力测量仪表，用于测量交流电路中的电流。

它的结构原理是基于电磁感应现象，通过变压器的工作原理实现电流的测量。

电流互感器由铁心、一次绕组、二次绕组和外壳等部分组成。

铁心是互感器的核心部件，由硅钢片叠压而成，具有良好的磁导性能。

一次绕组和二次绕组分别绕在铁心上，一次绕组通电流入口，二次绕组是输出测量信号的地方。

外壳则起到保护和固定绕组的作用。

当交流电流通过一次绕组时，会在铁心中产生交变磁场。

这个交变磁场会感应出二次绕组中的电动势，从而在二次绕组中产生相应的电流。

根据变压器的原理，一次绕组和二次绕组的电流之间有一定的比例关系，即：I1/N1 = I2/N2其中，I1和I2分别是一次绕组和二次绕组中的电流，N1和N2分别是一次绕组和二次绕组中的匝数。

通过调整一次绕组和二次绕组的匝数比例，可以实现对电流的变压器式测量。

为了提高电流互感器的测量精度和防止电流互感器对电路的影响，通常在互感器的一次绕组中串联上一个电阻，称为额定负载电阻。

额定负载电阻的阻值需要根据互感器的额定电流和二次绕组的额定负载阻抗来确定。

除了基本的结构原理外，电流互感器还有一些特殊的设计，以满足不同的应用需求。

例如，对于大电流测量，可以采用分体式电流互感器，即将一次绕组和二次绕组分开放置，通过导线连接。

对于高精度测量，可以采用更多的绕组和铁心结构，以提高测量的精确度。

总结起来，电流互感器是一种利用电磁感应原理测量电流的仪表。

通过一次绕组和二次绕组的变压器原理，将电流转换为二次绕组的电流信号。

通过合理设计和选择额定负载电阻，可以实现对不同电流范围的测量。

电流互感器在电力系统中具有广泛的应用，是实现电能计量和保护设备的重要组成部分。

17
RWL
LC
S
式中，γ为导线的导电率，铜线γ=53m/ （Ω·mm2），铝线γ=32m/（Ω·mm2）；S为导 线截面（mm2）；Lc为导线的计算长度（m）。 设互感器到仪表单向长度为l1，则：
Lc
l1 3l1
Hale Waihona Puke 2l1星形接线 两相V形接线 一相式接线
18
保护用互感器的准确度选10P级，其复合误差限 值为10%。为了正确反映一次侧短路电流的大小， 二次电流与一次电流成线性关系，也需要校验二次 负荷。
荷； （4）比较实际二次负荷与允许二次负荷。如实际二次负荷小于允许二次负荷，表示
电流互感器的误差不超过10%，如实际二次负荷大于允许二次负荷，则应采取下述措施， 使其满足10%误差：
① ①增大连接导线截面或缩短连接导线长度，以减小实际二次负荷； ②选择变比较大的电流互感器，减小一次电流倍数，增大允许二次负荷。
I1N >I30
S2N
一般： I1N =(1.2~1.5)I30
4）. 电流互感器准确度选择及校验
准确度选择的原则：计量用的电流互感器的准确度选0.2～0.5级，测量用的电流互感 器的准确度选1.0～3.0级。为了保证准确度误差不超过规定值，互感器二次侧负荷S2 应不大于二次侧额定负荷S2N ，所选准确度才能得到保证。
(3) 变流比与二次额定负荷 电流互感器的一次额定电流有多种规格可供用户选择。 电流互感器的每个二次绕组都规定了额定负荷，二次绕组回路所带负荷不应超过额定负 荷值，否则会影响精确度。
14
电流互感器的选择与校验
1)． 电流互感器型号的选择
根据安装地点和工作要求选择电流互感器的型号。 2)．电流互感器额定电压的选择

电流互感器的原理和选用电流互感器（Current Transformer，简称CT）是一种用于测量和保护电路中电流的装置。

它通过感应电流来转换高电流为可测量的小电流，使得测量设备和保护装置能够安全地工作。

下面将详细介绍电流互感器的原理和选用。

一、电流互感器的原理电流互感器的原理基于法拉第电磁感应定律，即在一个闭合线圈内，当有电流通过时，会在线圈周围产生一个磁场。

电流互感器通常由一个环形的铁芯和线圈组成。

当被测电流通过铁芯上的一侧线圈时，会在铁芯中产生一个磁场。

根据法拉第电磁感应定律，这个磁场会感应出与被测电流成正比的电动势在另一侧的线圈上。

这样，高电流就可以通过电流互感器转换为可测量的小电流。

I2=(N2/N1)*I1其中，I1为被测电流，N1为被测电流通过的线圈匝数，I2为输出电流，N2为输出线圈匝数。

根据这个公式，可以根据需要选择合适的线圈匝数，以便将高电流转换为适合测量和保护装置的低电流。

二、电流互感器的选用1.测量范围：根据被测电流的范围选择合适的电流互感器。

一般来说，电流互感器的额定测量范围应大于被测电流的最大值，以确保测量的准确性。

2.额定负荷：电流互感器的额定负荷是指在额定电流下，可以连续工作的时间。

根据被测电流的特点和工作环境的需求，选择合适的额定负荷，以确保电流互感器的长期稳定性。

3.准确性：电流互感器的准确性是指输出电流与被测电流之间的差异。

根据测量的精度要求，选择合适的准确性等级，一般有0.2级、0.5级和1级等。

4.频率响应：电流互感器的频率响应是指在不同频率下的输出电流与被测电流之间的差异。

根据被测电流的频率特点，选择具有合适频率响应的电流互感器。

5.安装方式：根据安装环境的不同，选择合适的安装方式。

常见的安装方式有插入式和固定式两种。

插入式电流互感器适用于已有电路中的电流测量，而固定式电流互感器适用于新建电路和设备。

6.阻抗：电流互感器的阻抗是指在额定电流下的阻抗大小。

为了测量高电压交流电路内的电流，必须使用电流互感器将大电流变换成小电流，利用互感器的变比关系，配备适当的电流表计进行测量。

同时电流互感器也是电力系统的继电保护、自动控制和指示等方面不可缺少的设备，起到变流和电气隔离作用，运行中严禁二次开路。

一、基本结构1. 按照-次绕组的结构型式分类电流互感器按照-次绕组的结构型式分类如图TYBZ01901006-1所示。

2.电流互感器按照绝缘介质分类(1)浇注绝缘。

用环氧树脂或其他树脂为主的混合浇注成型的电流互感器。

10~35kV多采用此种方式，通常绕组外包定厚度的缓冲层，选用韧性较好的树脂浇注。

(2)气体绝缘。

产品内部充有特殊气体，如SFo气体作为绝缘的互感器，多用于高压产品。

(3)油绝缘。

油浸式互感器，内部是油和纸的复合绝缘，多为户外装置。

35kV 及以上电流互感器多采用此种方式，其-次绕组绝缘结构有“8"字形和“U"字形两种。

1)电磁式电流互感器。

一次绕组一般采用“8”字形绝缘结构，一次绕组套在有二次绕组的环形铁心上，次绕组和铁心都包有较厚的电缆纸，“8”字形绝缘结构如图TYBZ01901006 -2所示。

2)电容式电流互感器。

一次绕组一般采用10层以上同心圆形电容屏围成“U"字形，主绝缘全部包在一次绕组上。

为了提高主绝缘的强度，在绝缘中放置-一定数量的同心圆简形电容屏，容屏端部长度从里往外成台阶排列的原则制成，最外层电容屏接地，各电容屏间形成一个串联的电容器组。

各相邻电容屏间在制造时电容相等，保证其电压分布近于均匀。

由于电容屏端部电场不均匀，在高电压作用下，端部会产生局部放电，为了改善端部电场，通常在两层电容屏间增放一些短屏或者放置均压环。

电容式电流互感器结构原理图如图TYBZ01901006 -3所示。

二、工作原理电流互感器的工作原理与变压器类似，一次绕组和二次绕组是电流互感器电流变换的基本部件，它们绕在同一个铁心上。

一次绕组事联接在高压载流导线上，通过电流h1;二次绕组串联接有移为，次回路从电流互感器的二次绕组直到测最处的外部回路，即负载和连接导线称为二次回路，由于一次绕组与二次烧组有相等的安培匝数，I1*N1=I2*N2,电流互感器，额定电流比为I1/I2=N1/N2因此，一、二次绕组匝数不同，电流比不同。

电流互感器的结构原理电流互感器，也被称为电流互感器，是一种广泛应用于电力系统中的电气测量设备。

它的主要功能是将高电压、高电流的电力设备输出的电流信号降低为适合测量和保护装置使用的小电流信号。

在电力系统中，电流互感器扮演着重要的角色，它能够确保系统的安全运行并提供准确的电流测量。

电流互感器的结构原理是通过电感作用来实现的。

电感是指导体中的电流随时间变化而引起的自感应电动势，它是电流变压器的关键元件。

电流互感器通常由磁芯、一次绕组、二次绕组和外壳构成。

我们来了解一下电流互感器的磁芯。

磁芯是电流互感器的核心部件，它能够集中磁场并提高电流互感器的灵敏度。

常见的磁芯材料有硅钢片和纳米晶材料。

硅钢片具有高导磁率和低磁滞损耗的特性，而纳米晶材料则具有更高的导磁率和更低的磁滞损耗，能够提高电流互感器的测量精度。

我们来了解一下电流互感器的一次绕组。

一次绕组是通过与被测电流线圈相连接，使得电流能够通过互感器的一次绕组。

一次绕组一般由导线绕制而成，并且它承受着测量电流的作用。

接下来，我们来了解一下电流互感器的二次绕组。

二次绕组是通过与测量和保护装置相连接，将步骤3的小电流信号输出。

当一次绕组中的电流变化时，通过互感作用，二次绕组中也会产生相应的电流变化，从而实现电流信号的降压放大。

我们来了解一下电流互感器的外壳。

外壳是保护电流互感器内部元件不受外界环境和损坏的作用。

通常情况下，外壳由绝缘材料制成，以确保电流互感器的安全运行。

在电力系统中，电流互感器扮演着至关重要的角色。

它不仅可以提供准确的电流测量，还可以实现对电力系统的保护。

在过载或短路情况下，电流互感器能够及时检测到异常电流，并触发保护装置，保障系统的安全运行。

在个人观点上，电流互感器作为电力系统中的关键设备，其结构原理对于电力系统的可靠运行起着重要的作用。

通过合理的结构设计和科学的制造工艺，电流互感器能够提供稳定、准确的电流测量，进而保护电力设备和维护系统的运行安全。

互感器的结构和工作原理电力系统要安全经济运行，必须装设一些测量仪表，以测量电路中各种电气量，如电压、电流、功率、电能等。

我们经常还会遇到测量要求较高电压和较大电流的各种电气量。

为了更方便更正确地获得这种被测量的数值，必须使用互感器。

互感器的主要作用有：（1）将高电压变为低电压（100V），大电流变为小电流（5A）。

（2）使测量二次回路与一次回路高压和大电流实施电气隔离，以保证测量工作人员和仪表设备的安全。

（3）采用互感器后可使仪表制造标准化，而不用按被测量电压高低和电流大小来设计仪表。

（4）取出零序电流、电压分量供反应接地故障的继电保护装置使用。

第一节电流互感器的结构和工作原理一、电流互感器的主要技术数据（－）电流互感器分类目前，电流互感器的分类按不同情况划分如下：（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。

（2）根据一次绕组匝数可分为单匝式和多匝式，如图4-1所示。

单匝式又分为贯穿型和母线型两种。

贯穿型互感器本身装有单根铜管或铜杆作为一次绕组；母线型互感器则本身未装一次绕组，而是在铁芯中留出一次绕组穿越的空隙，施工时以母线穿过空隙作为一次绕组。

通常油断路器和变压器套管上的装入式电流互感器就是一种专用母线型互感器。

（α）（b）（c）图4-1 电流互感器的结构原理（α）单匝式；（b）多匝式；（c）具有两个铁芯式（3）根据安装地点可分为户内式和户外式。

（4）根据绝缘方式可分为干式，浇注式，油浸式等。

干式用绝缘胶浸渍，适用于作为低压户内的电流互感器；浇注式用环氧树脂作绝缘，浇注成型；油浸式多为户外型。

（5）根据电流互感器工作原理可分为电磁式、光电式、磁光式、无线电式电流互感器。

（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表5-l 。

表4-1 电流互感器型号字母含义第一个字母 第二个字母 第三个字母 第四个字母 第五个字母 字母 含义字母 含义字母 含义字母 含义字母含义L电流 互感器A 穿墙式 C 瓷绝缘B 保护级 D 差动保护B 支持式 G 改进的 D 差动保护C 瓷箱式 J 树脂浇注 J 加大容量D 单匝式 K 塑料外壳 Q 加“强”式F 多匝式 L 电容式绝缘 Z 浇注绝缘J 接地保护 M 母线式 M 母线式 P 中频 Q 线圈式 S 速饱和 R 装入式 W 户外式 Y 低压的 Z 浇注绝缘Z支柱式（三）电流互感器的主要参数 1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比（有时简称电流比）。

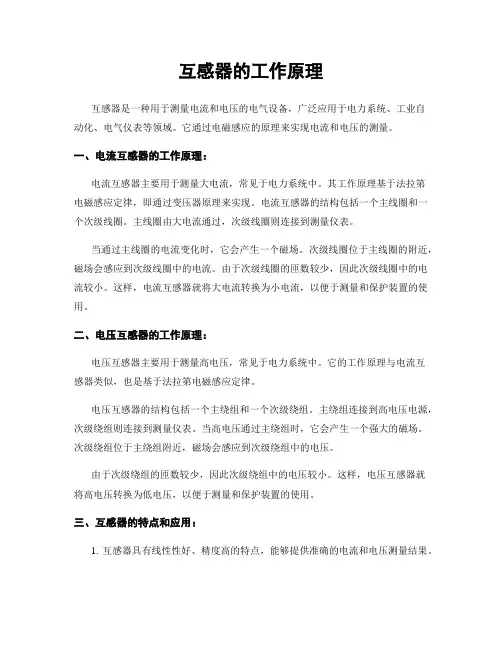

互感器的工作原理互感器是一种用于测量电流和电压的电气设备，广泛应用于电力系统、工业自动化、电气仪表等领域。

它通过电磁感应的原理来实现电流和电压的测量。

一、电流互感器的工作原理：电流互感器主要用于测量大电流，常见于电力系统中。

其工作原理基于法拉第电磁感应定律，即通过变压器原理来实现。

电流互感器的结构包括一个主线圈和一个次级线圈。

主线圈由大电流通过，次级线圈则连接到测量仪表。

当通过主线圈的电流变化时，它会产生一个磁场。

次级线圈位于主线圈的附近，磁场会感应到次级线圈中的电流。

由于次级线圈的匝数较少，因此次级线圈中的电流较小。

这样，电流互感器就将大电流转换为小电流，以便于测量和保护装置的使用。

二、电压互感器的工作原理：电压互感器主要用于测量高电压，常见于电力系统中。

它的工作原理与电流互感器类似，也是基于法拉第电磁感应定律。

电压互感器的结构包括一个主绕组和一个次级绕组。

主绕组连接到高电压电源，次级绕组则连接到测量仪表。

当高电压通过主绕组时，它会产生一个强大的磁场。

次级绕组位于主绕组附近，磁场会感应到次级绕组中的电压。

由于次级绕组的匝数较少，因此次级绕组中的电压较小。

这样，电压互感器就将高电压转换为低电压，以便于测量和保护装置的使用。

三、互感器的特点和应用：1. 互感器具有线性性好、精度高的特点，能够提供准确的电流和电压测量结果。

2. 互感器具有绝缘性能好、安全可靠的特点，能够保护测量仪表和其他设备免受高电压和大电流的影响。

3. 互感器具有体积小、重量轻的特点，便于安装和维护。

4. 互感器广泛应用于电力系统中的电流、电压测量、保护和控制等方面，也用于工业自动化、电气仪表等领域。

总结：互感器是一种通过电磁感应原理来实现电流和电压测量的电气设备。

电流互感器通过主线圈和次级线圈的电磁感应，将大电流转换为小电流，以便于测量和保护装置的使用。

电压互感器则通过主绕组和次级绕组的电磁感应，将高电压转换为低电压。

互感器具有线性性好、精度高、绝缘性能好、安全可靠、体积小、重量轻的特点，广泛应用于电力系统、工业自动化、电气仪表等领域。

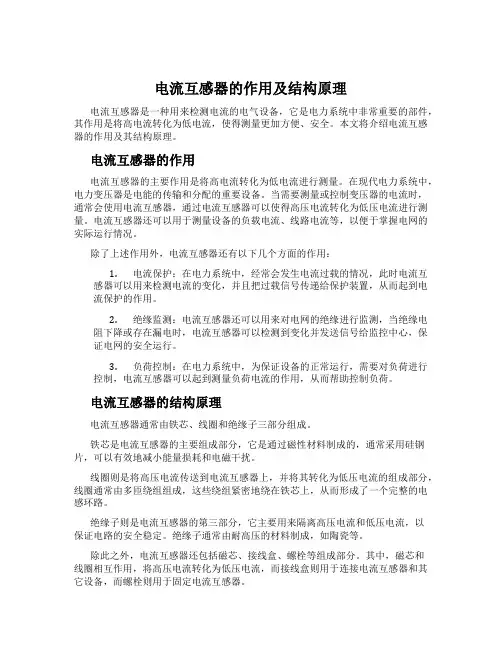

电流互感器的作用及结构原理电流互感器是一种用来检测电流的电气设备，它是电力系统中非常重要的部件，其作用是将高电流转化为低电流，使得测量更加方便、安全。

本文将介绍电流互感器的作用及其结构原理。

电流互感器的作用电流互感器的主要作用是将高电流转化为低电流进行测量。

在现代电力系统中，电力变压器是电能的传输和分配的重要设备。

当需要测量或控制变压器的电流时，通常会使用电流互感器，通过电流互感器可以使得高压电流转化为低压电流进行测量。

电流互感器还可以用于测量设备的负载电流、线路电流等，以便于掌握电网的实际运行情况。

除了上述作用外，电流互感器还有以下几个方面的作用：1.电流保护：在电力系统中，经常会发生电流过载的情况，此时电流互感器可以用来检测电流的变化，并且把过载信号传递给保护装置，从而起到电流保护的作用。

2.绝缘监测：电流互感器还可以用来对电网的绝缘进行监测，当绝缘电阻下降或存在漏电时，电流互感器可以检测到变化并发送信号给监控中心，保证电网的安全运行。

3.负荷控制：在电力系统中，为保证设备的正常运行，需要对负荷进行控制，电流互感器可以起到测量负荷电流的作用，从而帮助控制负荷。

电流互感器的结构原理电流互感器通常由铁芯、线圈和绝缘子三部分组成。

铁芯是电流互感器的主要组成部分，它是通过磁性材料制成的，通常采用硅钢片，可以有效地减小能量损耗和电磁干扰。

线圈则是将高压电流传送到电流互感器上，并将其转化为低压电流的组成部分，线圈通常由多匝绕组组成，这些绕组紧密地绕在铁芯上，从而形成了一个完整的电感环路。

绝缘子则是电流互感器的第三部分，它主要用来隔离高压电流和低压电流，以保证电路的安全稳定。

绝缘子通常由耐高压的材料制成，如陶瓷等。

除此之外，电流互感器还包括磁芯、接线盒、螺栓等组成部分。

其中，磁芯和线圈相互作用，将高压电流转化为低压电流，而接线盒则用于连接电流互感器和其它设备，而螺栓则用于固定电流互感器。

总之，电流互感器在现代电力系统中有着非常重要的作用，它可以将高电流转化为低电流进行测量和保护，同时也可以监测电网的绝缘，并控制负荷电流。

电流互感器的原理
电流互感器是一种用于测量负载电流的装置，它基于电磁感应原理工作。

其工作原理如下：
1. 线圈：电流互感器通常由一个或多个线圈组成，其中一个线圈称为一次线圈，负责通过被测电流；另一个线圈称为二次线圈，用于产生与一次线圈电流成比例的信号。

2. 电流感应：当被测电流通过一次线圈时，会在其周围产生磁场。

由于二次线圈与一次线圈绕制在同一磁芯上，所以二次线圈中也会感应出电动势。

3. 变压器原理：由于一次线圈和二次线圈的匝数不同，所以二次线圈中感应出的电动势较一次线圈的电动势小。

这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。

4. 输出信号：二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整，从而得到所需的测量范围。

这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。

总之，电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号，以便进行测量和监测。

通过调整线圈的匝数，可以实现不同范围的精确测量。

电流互感器的工作原理电流互感器是一种用来测量电流的装置，它通过感应电流产生的磁场来实现电流测量。

电流互感器通常被广泛应用于电力系统中，用来监测电流的大小和方向，保护设备和系统的安全运行。

那么，电流互感器的工作原理是怎样的呢？接下来，我们将详细介绍电流互感器的工作原理。

首先，电流互感器由铁芯和绕组组成。

铁芯通常采用硅钢片制成，它的作用是集中磁场线，提高磁通密度，从而增大感应电动势。

绕组则是绕在铁芯上的线圈，当有电流通过绕组时，就会在铁芯中产生磁场。

其次，当被测电流通过电流互感器的一侧绕组时，就在铁芯中产生了磁场。

这个磁场会穿过另一侧的绕组，从而在另一侧感应出电动势。

根据法拉第电磁感应定律，当磁通量发生变化时，就会在绕组中产生感应电动势。

因此，通过测量另一侧绕组中的感应电动势，就可以确定被测电流的大小。

此外，为了提高电流互感器的测量精度和线性度，通常会在绕组上加上补偿线圈。

补偿线圈的作用是抵消铁芯中的磁场对绕组的影响，从而使得绕组中感应出的电动势与被测电流成正比。

这样就可以实现电流互感器的线性输出，提高测量的准确性。

最后，需要注意的是，电流互感器在工作时需要考虑到一些因素的影响，比如温度、频率和外部磁场等。

这些因素都会对电流互感器的测量结果产生影响，因此在实际应用中需要进行相应的校准和修正，以确保测量的准确性和可靠性。

综上所述，电流互感器的工作原理是通过感应电流产生的磁场来实现电流测量。

它由铁芯和绕组组成，通过感应电动势来测量被测电流的大小。

为了提高测量精度和线性度，通常会在绕组上加上补偿线圈。

在实际应用中，需要考虑到温度、频率和外部磁场等因素的影响，进行相应的校准和修正。

希望通过本文的介绍，能够帮助大家更好地理解电流互感器的工作原理。

电流互感器的作用及结构原理电流互感器是一种用来测量高电流的电力测量装置。

它通过感应电流，将高电流转化为低电流，以便更易于测量和处理。

电流互感器通常用于电力系统中，用于监测、保护和控制电流。

本文将详细介绍电流互感器的作用、结构和原理。

一、作用电流互感器的主要作用是将高电流转化为低电流，并传递给测量仪表进行测量和分析。

在电力系统中，电流通常很大，如果直接测量将会非常困难和危险。

因此，使用电流互感器可以将高电流降低到安全范围内，以便进行有效的监测和控制。

电流互感器的另一个重要作用是提供电流信号给保护设备。

在电力系统中，当出现电流异常或超过额定值时，保护装置将立即触发，以避免电力设备的过载或短路，保护电力系统的安全运行。

电流互感器可以提供准确和可靠的电流信号给保护设备，从而确保电力设备的可靠性和稳定性。

此外，电流互感器还可用于监测电力系统的电能质量。

通过测量电流的大小和波形，可以检测到电压失真、谐波、干扰等问题，为电力系统的优化和改进提供重要的参考和依据。

二、结构铁芯是电流互感器的关键部分，通常由高导磁材料制成，如硅钢片。

铁芯的形状和尺寸可以根据需要进行设计和制造。

一次绕组和二次绕组分别围绕在铁芯上。

一次绕组用于传递电流信号，通常由多股导线组成。

一次绕组的匝数通常非常小，以适应高电流的传输。

二次绕组用于产生较低的电流输出，通常由细导线组成。

二次绕组的匝数较多，以产生较低电流的输出。

外壳是电流互感器的保护部分，通常由绝缘材料制成，具有良好的绝缘性能和机械强度。

外壳上还设有连接接口，用于连接互感器和测量仪表或保护装置。

三、原理当有电流通过一次绕组时，根据法拉第电磁感应定律，磁场将感应出二次绕组中的电动势。

二次绕组的匝数较多，因此电动势较高。

但由于铁芯的高导磁性，磁场几乎全部集中在铁芯内部，只有很小一部分磁场能够穿透铁芯到达二次绕组。

因此，通过合适设计的一次绕组和二次绕组，可以实现从高电流到低电流的转变。

一次绕组中的高电流通过磁场感应出较低的电流信号，使得测量和处理更为方便。

电流互感器的原理
电流互感器是一种用于检测和测量电流的传感器。

它基于法拉第电磁感应原理，通过将感应线圈与电流进行耦合，将输入电流转换为可测量的电压信号。

其工作原理如下：
1. 电流传导：当被测电流通过电流互感器的一侧导线时，会在感应线圈中产生磁场。

2. 磁场感应：导线中的电流通过感应线圈产生的磁场会穿过感应线圈的磁路。

感应线圈中的匝数（绕组的圈数）决定了磁场的强度。

3. 电压输出：感应线圈的磁场变化会在另一侧的感应线圈中产生感应电势。

这个感应电势可以通过检测线圈两端的电压来测量。

4. 信号放大：由于感应线圈产生的感应电势非常微弱，需要使用放大器将其放大到可测量的范围。

通过上述原理，电流互感器可以将高电流变换为低电压信号，从而方便地进行测量和监控。

这种传感器通常用于变电站、电气设备和电力系统等领域，以提供准确的电流信息，并用于控制和保护电气系统的正常运行。

电流互感器原理1 电流互感器原理电流互感器是一种在不改变电压幅值和相位的情况下，使输入与输出之间产生电流变比的电气元件。

它通常由两个抽头组成，即阻抗系数有大有小的设备，两个抽头之间由一定比例的电流耦合分布而成。

它通常用于放大或缩小输入电流，其中输入电流可以是微小的交流电流，也可以是脉冲电流。

由于电流互感器只处理电流而不影响电压，因此它通常用于电力计量和保护，例如电力变比测量和保护。

2 电流互感器结构电流互感器由一堆磁环、线圈、电容组成，磁环起保护电磁场和阻碍磁耦合等作用，其内外有一组线圈，线圈里绕有一组绝缘外包线，两组线圈的应变比是确定的，外罩上装有一条安装支架，连接线汇聚于内罩。

外罩和内罩之间有一定数量的电容，用以阻断外罩和内罩之间的高频电流的耦合。

3 电流互感器的工作原理从工作原理上讲，电流互感器的核心是由线圈和磁环组成的两个抽头。

当输入端和输出端有电流通过时，线圈成为磁线圈，产生磁场，把磁场耦合到它们之间，由磁场导一部分磁场耦合到输出端。

因此，根据磁线圈和磁环的比例，即可计算出电流互感器的输出电流。

4 电流互感器的应用范围电流互感器的输出电流可以与到更高的电力系统中，而不影响系统的电压、频率和相位，因此电流互感器可用于电能计量，功率复位，功率放大，短路保护等应用中。

由于电流互感器产生的输出电流可以与输入端的电流亦或其它的电流叠加，因此它可用于检测电流的变化，例如检测短路电流。

5 电流互感器的优缺点电流互感器具有结构简单，相位误差小，重复性好，紊乱稳定性高，负载参数对输出响应影响小等优点。

但它具有抗电磁干扰性能较差，受温度影响较大，受湿度影响较大以及安装复杂等缺点。

考虑到其上述优缺点，电流互感器在实际应用中必须根据具体情况进行设计，尤其是应注意其受温度和湿度影响较大的缺点，以后其工作性能，否则对系统的效率和安全会产生严重影响。

电流互感器的结构和工作原理电流互感器（Current Transformer）是一种用于测量和保护电流的装置，常用于高压电力系统和电力仪表中。

它的主要作用是将高电流变换为低电流，从而减小用户需要承受的风险。

电流互感器由铁心、一次线圈和二次线圈组成，其工作原理是通过电涡流诱导。

下面将详细介绍电流互感器的结构和工作原理。

一、电流互感器的结构1. 铁心：电流互感器的铁心是其结构中最重要的部分。

它通常由硅钢片叠压而成，并采用环形或长方形的形状。

铁心的作用是在电流互感器内部形成一个电流磁路，以便将一次线圈的电流诱导到二次线圈中。

2. 一次线圈：一次线圈是电流互感器中的输入线圈，也称为主线圈。

它通常由大直径的导线绕制而成，用于承受要测量的电流。

一次线圈通过铁心来诱导磁通，并将电流信号传递到二次线圈。

3. 二次线圈：二次线圈是电流互感器中的输出线圈，也称为副线圈。

它通常由细直径的导线绕制而成，并连接到用户需要测量或保护的设备。

二次线圈通过铁心接收一次线圈传递的电流信号，并将其转换为相应的低电流信号。

二、电流互感器的工作原理电流互感器的工作原理是通过电涡流诱导来实现的。

当一次线圈中通过大电流时，这个大电流会在铁心中产生一个磁场。

这个磁场会诱导出铁心中的电涡流。

由于电涡流在铁心中形成一个逆向的磁场，所以它对一次线圈产生了一个相反的磁通。

根据法拉第电磁感应定律，磁通的变化会在一次线圈中产生一个电动势。

因此，一次线圈中的电动势与通过它的电流成正比。

这样，一次线圈中的电动势就能够被换算为待测电流的值。

二次线圈绕制在与一次线圈相同的铁心上。

由于铁心中的磁通变化与一次线圈中的电流成正比，所以二次线圈中的电压也与一次线圈中的电流成正比。

通过控制二次线圈的绕制比，可以将高电压的一次线圈信号转换为低电压的二次线圈信号。

电流互感器通常设计为一次和二次线圈的绕组比例为1:1000或1:2000。

这意味着，当通过一次线圈的电流为1000安培时，二次线圈中的电流为1安培或0.5安培。

电流互感器的工作原理
首先，电流互感器由铁芯和线圈组成。

当电流通过主导线圈时，产生的磁场会
通过铁芯传导到次级线圈上。

次级线圈中感应出的电流信号与主导线圈中的电流信号成正比，但是次级线圈中的电流信号通常是非常小的。

这样，电流互感器就实现了将高电流转换成为低电流的功能。

其次，电流互感器的工作原理还涉及到磁通量的变化。

当电流通过主导线圈时，产生的磁场会导致铁芯中的磁通量发生变化。

这种磁通量的变化会诱导出次级线圈中的电动势，从而产生次级线圈中的电流信号。

这个过程就是基于电磁感应定律的原理，即磁通量的变化会诱导出感应电动势。

最后，电流互感器的工作原理还与其内部的电路和信号处理有关。

通常，电流
互感器会通过内部的电路对次级线圈中的信号进行放大和处理，从而得到准确的输出信号。

这个过程还涉及到对信号的滤波和校准，以确保输出的信号符合实际电路中的电流变化情况。

总的来说，电流互感器的工作原理是基于电磁感应的原理，通过主导线圈和次
级线圈之间的磁场耦合，将高电流转换成为低电流，并通过信号处理得到准确的输出信号。

这种工作原理使得电流互感器在电力系统、工业控制和电子设备中得到了广泛的应用，为电流的测量和监控提供了重要的技术支持。

电流互感器的原理
电流互感器是一种用于测量电流的装置，它通过感应电流产生的磁场来实现电流的测量。

电流互感器的原理主要基于电磁感应和变压器的工作原理。

首先，电流互感器内部包含一个主线圈和一个副线圈。

当被测电流通过主线圈时，产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个与主线圈中电流成比例的电流。

这种通过电磁感应产生的副线圈中电流被称为次级电流，它与主线圈中的电流成一定的比例关系。

其次，电流互感器的工作原理还涉及到变压器的原理。

因为主线圈和副线圈通过铁芯连接，所以在电流互感器中也存在着变压器的作用。

主线圈中的电流产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个次级电流。

由于主线圈和副线圈的匝数不同，所以副线圈中的电流会与主线圈中的电流成一定的比例关系，这就实现了电流的测量。

除此之外，电流互感器还通过一些辅助电路来实现电流的测量和输出。

这些辅助电路可以对副线圈中的电流进行放大、滤波和线性化处理，从而得到准确的电流测量数值。

总的来说，电流互感器的原理基于电磁感应和变压器的工作原理，通过主线圈和副线圈之间的磁场耦合来实现电流的测量。

它具有结构简单、测量精度高、安全可靠等特点，在电力系统、工业自动化等领域得到了广泛的应用。

希望通过本文的介绍，能够让读者对电流互感器的原理有更深入的了解。
