凸透镜成像的规律

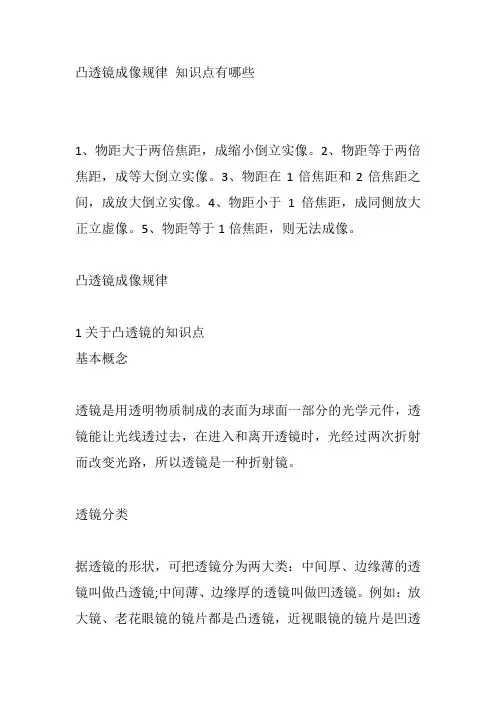

凸透镜成像规律 知识点有哪些

1、物距大于两倍焦距，成缩小倒立实像。2、物距等于两倍焦距，成等大倒立实像。3、物距在1倍焦距和2倍焦距之间，成放大倒立实像。4、物距小于1倍焦距，成同侧放大正立虚像。5、物距等于1倍焦距，则无法成像。

凸透镜成像规律

1关于凸透镜的知识点

基本概念

透镜是用透明物质制成的表面为球面一部分的光学元件，透镜能让光线透过去，在进入和离开透镜时，光经过两次折射而改变光路，所以透镜是一种折射镜。

透镜分类

据透镜的形状，可把透镜分为两大类：中间厚、边缘薄的透镜叫做凸透镜;中间薄、边缘厚的透镜叫做凹透镜。例如：放大镜、老花眼镜的镜片都是凸透镜，近视眼镜的镜片是凹透镜。

凸透镜实验

实验：实验时点燃蜡烛使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内;②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度;④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2凸透镜在生活中的应用

1、照相机：

照相机的镜头是凸透镜，胶片相当于光屏。拍摄景物时，使景物到镜头的距离远大于二倍焦距。

原理：物体到透镜的距离(物距)大于二倍焦距，成缩小、倒立的实像;

2、投影仪：

投影仪的镜头是凸透镜;用强光照射幻灯片时，就可以在屏幕上得到倒立、放大的实像。为了使得到的像成为“正立”的，要把投影片上下颠倒放置。

原理：物体到透镜的距离(物距)大于一倍焦距，小于二倍焦距，成放大、倒立的实像;

注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。

3、放大镜：

放大镜是凸透镜;把物体放在凸透镜的1倍焦距以内，能成正立的放大的虚像。

原理：物体到透镜的距离(物距)小于一倍焦距，成放大、正立的虚像;注：要让物体更大，

4、眼睛:

眼睛的晶状体相当于凸透镜，视网膜相当于光屏(胶卷);

凸透镜成像规律总结

凸透镜成像规律总结

凸透镜是一种常见的光学器件，它是由两个球面组成的，其中至少一个球面是凸起的。凸透镜的成像规律是研究光线透过凸透镜后的成像情况的基本规律。凸透镜成像规律主要有物距与像距、物高与像高的关系、放大率、透镜公式等几个方面。

首先，我们来讨论物距与像距的关系。物距指的是物体与透镜之间的距离，记作u；像距指的是物体的像与透镜之间的距离，记作v。根据凸透镜成像规律，物距、像距和焦距之间存在以下公式关系：

1/u + 1/v = 1/f

其中，f表示焦距。当物体距离凸透镜的距离u变化时，像距v也会相应变化，但二者的倒数之和保持不变，其值等于焦距的倒数1/f。

其次，我们来讨论物高与像高的关系。物高指的是物体的垂直高度，记作h1；像高指的是物体的像的垂直高度，记作h2。根据凸透镜成像规律，物高与像高之间存在以下公式关系：

h2/h1 = -v/u

其中，符号“-”表示像放大与物体放大方向相反。当像的垂直高度为正时，物体的垂直高度为负；当像的垂直高度为负时，物体的垂直高度为正。

接下来，我们来讨论凸透镜的放大率。凸透镜的放大率指的是像的垂直高度与物体的垂直高度的比值，记作V。根据凸透镜成像规律，放大率的计算公式为：

V = -h2/h1 = v/u

放大率的值可以是正值也可以是负值，当放大率为正值时，表示像与物体的高度方向相同放大；当放大率为负值时，表示像与物体的高度方向相反放大。

最后，我们来看一下透镜公式。透镜公式是凸透镜成像规律的一个重要公式，用于求解物距、像距和焦距之间的关系。透镜公式的表达式为：

1/f = (n - 1) * (1/R1 - 1/R2)

其中，n表示透镜的折射率；R1和R2分别表示透镜两个球面的曲率半径。透镜公式可以用于计算焦距，也可以用于计算物距和像距中的任意两个未知量。

综上所述，凸透镜成像规律可以通过物距与像距、物高与像高的关系、放大率和透镜公式等几个方面来总结。这些规律可以帮助我们理解和研究光线在凸透镜中的传播和成像情况，对于光学实验和应用具有重要的指导意义。

凸透镜五位置成像规律作图

1、

2、

当u>2f时，成：倒立、缩小、实像；像距：f

2、

4、

当f 2f 当u=f时，被折射的光线相平行，不相交则不成像

5、

当uu。

这个虚像由再条折射光线的反向延长线相交而成。

注意事项：

1、画图时，焦距大小可以取任意值，但同一个图中应相等。

2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。两光线的交点就是所成的像，不相交则不成像。

3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

f f 2f 2f f f 2f 2f f f 2f 2f

f f 2f 2f f f 2f 2f

凸透镜与凹透镜的成像规律与计算方法

一、凸透镜成像规律

1. 物距与像距的关系：凸透镜成像时，物距（u）与像距（v）之间存在以下关系：1/f = 1/v - 1/u，其中f为凸透镜的焦距。

2. 成像情况：根据物距与焦距的关系，凸透镜成像分为以下几种情况：

（1）当u > 2f时，成倒立、缩小的实像，应用于照相机、摄像机等。

（2）当2f > u > f时，成倒立、放大的实像，应用于幻灯机、投影仪等。

（3）当u < f时，成正立、放大的虚像，应用于放大镜等。

二、凹透镜成像规律

1. 成像情况：凹透镜成像时，物距（u）与像距（v）之间存在以下关系：1/f = 1/v - 1/u，其中f为凹透镜的焦距。根据物距与焦距的关系，凹透镜成像分为以下几种情况：

（1）当u > f时，成倒立、缩小的实像。

（2）当u < f时，成正立、放大的虚像。

2. 发散作用：凹透镜对光线具有发散作用，使通过透镜的光线推迟会聚。

三、凸透镜与凹透镜的计算方法

1. 凸透镜焦距的计算：当已知凸透镜成像时的物距（u）和像距（v）时，可以通过以下公式计算凸透镜的焦距（f）：

1/f = 1/v - 1/u

2. 凹透镜焦距的计算：当已知凹透镜成像时的物距（u）和像距（v）时，可以通过以下公式计算凹透镜的焦距（f）：

1/f = 1/v - 1/u

四、凸透镜与凹透镜的应用

1. 凸透镜的应用：照相机、摄像机、幻灯机、投影仪、放大镜等。

2. 凹透镜的应用：近视眼镜、防盗报警器、激光准直等。

综上所述，凸透镜与凹透镜的成像规律与计算方法是光学中的重要知识点。掌握这些知识，有助于我们更好地理解和应用光学设备。

习题及方法： 1. 习题：一个凸透镜的焦距是10cm，一物体放在凸透镜前20cm处，求：

a) 成像情况

b) 像的大小

c) 由凸透镜成像规律可知，物距大于2f时，成倒立、缩小的实像。

d) 物距为20cm，焦距为10cm，物距是焦距的二倍，所以成倒立、缩小的实像。
