凸透镜成像的规律

u= 物距 v=像距 f=焦距

凸透镜成像规律

物距u和焦距f的关系 像的性质 像的位置 像距v和焦距f的关系 应用举例

正立或倒立 放大或缩小 实像或虚像 与物体同侧或异侧

u > 2f 倒立 缩小 实像 异侧 f < v <2f 照相机

u = 2f 倒立 等大 实像 异侧 v = 2f

f < u <2f 倒立 放大 实像 异侧 v > 2f 幻灯机

u = f 不 成 像

u < f 正立 放大 虚像 同侧 v > u 放大镜

特点 实像，物近像远像变大；虚像，物远像远像变大。实倒异侧，虚正同侧。

界点 一倍焦距分虚实，二倍焦距分大小。

u > 2f，成倒立缩小的实像，f

< v <2f u = 2f，成倒立，等大的实像 ，v = 2f

f < u <2f，成

倒立，放大的实像，v > 2f u < f，成正立，放大的虚像，v >

u

凸透镜成像规律归纳总结

凸透镜是一种透镜，中央较薄，边缘较厚，呈现凸出形状。它能够将经过透镜的光线聚焦或分散，从而形成实像或虚像。凸透镜成像规律是通过研究透镜的物理特性，得出透镜成像的一系列规律和公式。下面是对凸透镜成像规律的归纳总结：

1.凸透镜成像原理：当平行光线入射到凸透镜上时，经过折射形成的光线会聚于凸透镜的焦点F处。这是凸透镜的一个基本成像原理。

2.焦距和成像距离关系：通过光学公式可以确定物距、像距和焦距之间的关系。光学公式为：1/f=1/v-1/u，其中f表示焦距，v表示像距，u表示物距。

3.聚焦性质：凸透镜的焦距决定了成像的性质。当物距大于2倍的焦距时，形成实像；当物距等于2倍的焦距时，形成无限远处的实像；当物距小于2倍的焦距时，形成虚像。

4.放大率：凸透镜的放大率是指像高与物高之比。根据凸透镜的成像原理，放大率可以表示为v/u，其值为正代表放大，负值代表缩小。

5.倍率公式：倍率公式是凸透镜的一个重要成像关系，表示了物体的放大倍数与物距、像距之间的关系。倍率公式为β=v/u，其中β表示倍率，v表示像距，u表示物距。

6.实像和虚像：当物体在焦点前，即物距小于焦距时，形成虚像；当物体在焦点后，即物距大于焦距时，形成实像。

7.成像位置变化：物体距离透镜越远，成像位置越接近焦点；物体距离透镜越近，成像位置越远离焦点。 8.成像大小变化：当物体与透镜的距离越远，成像越小；当物体与透镜的距离越近，成像越大。

9.像位置和物位置关系：对于凸透镜来说，像与物的位置关系是一个互逆关系。即当物体在焦点前，像在焦点后；当物体在焦点后，像在焦点前。

10.平行光束成像：当平行光束垂直入射到凸透镜上时，光线会聚于焦点；而当平行光束倾斜入射到凸透镜上时，光线会聚成一束斜线。

总结起来，凸透镜成像规律可以归纳为焦距与成像距离的关系、虚像与实像的形成、放大率与倍率的计算、物体与像的位置关系等。理解和掌握凸透镜成像规律对于准确的成像分析和应用具有重要意义。

规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。 应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，像物异侧。

应用：投影仪、幻灯机、电影放映机。

规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律5：当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。 应用：放大镜。

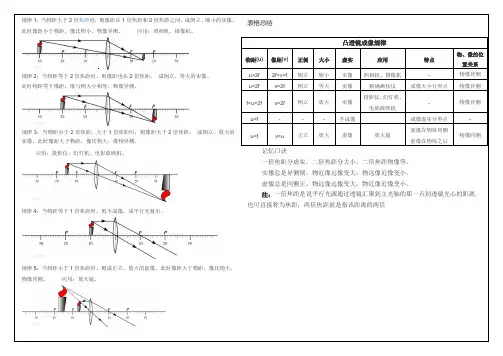

表格总结

凸透镜成像规律

物距(u) 像距(v) 正倒 大小 虚实 应用 特点 物、像的位置关系

u>2f 2f>v>f 倒立 缩小 实像 照相机、摄像机 - 物像异侧

u=2f v=2f 倒立 等大 实像 精确测焦仪 成像大小分界点 物像异侧

f2f 倒立 放大 实像 投影仪、幻灯机、电影放映机 - 物像异侧

u=f - - - 不成像 成像虚实分界点 -

uu 正立 放大 虚像 放大镜 虚像在物体同侧

虚像在物体之后 物像同侧

记忆口诀

一倍焦距分虚实，二倍焦距分大小，二倍焦距物像等。

实像总是异侧倒。物近像远像变大，物远像近像变小。

虚像总是同侧正。物远像远像变大，物近像近像变小。

注：一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍

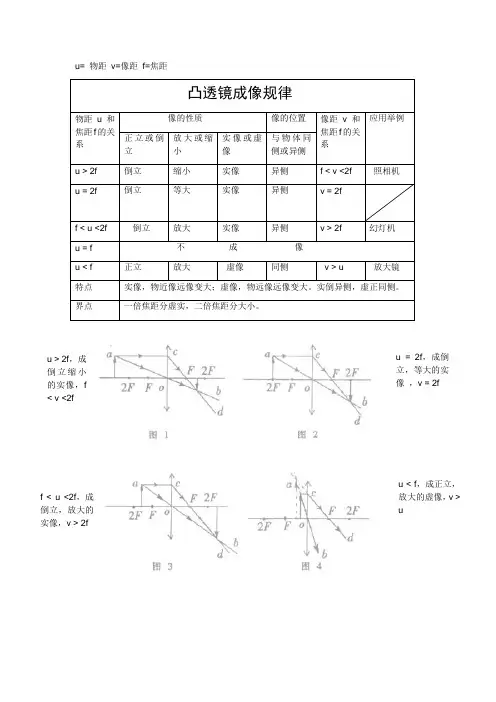

凸透镜五位置成像规律作图

1、

2、

当u>2f时，成：倒立、缩小、实像；像距：f

2、

4、

当f 2f 当u=f时，被折射的光线相平行，不相交则不成像

5、

当uu。

这个虚像由再条折射光线的反向延长线相交而成。

注意事项：

1、画图时，焦距大小可以取任意值，但同一个图中应相等。

2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。两光线的交点就是所成的像，不相交则不成像。

3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

f f 2f 2f f f 2f 2f f f 2f 2f

f f 2f 2f f f 2f 2f
