低压导线载流量对照表

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1文档来源为:从网络收集整理.word版本可编辑. 【关键字】精品

低压电线电缆载流量表（全）

BVR电线

导 线 面 积

mm2 空 气 敷 设 长 期 允 许 载 流 量 A

橡 皮 绝 缘 电 线 聚 氯 乙 烯 绝 缘 电 线

铜 芯

BXF、BXFR 铝 芯

BLXF 铜 芯

BV、BVR 铝 芯

BLV

0.75 18 16

1.0 21 19

1.5 27 19 24 18

2.5 33 27 32 25

4 45 35 42 32

6 58 45 55 42

10 85 65 75 59

16 110 85 105 80

25 145 110 138 105

35 180 138 170 130

50 230 175 215 165

70 285 220 265 205

95 345 265 325 250

120 400 310 375 285

150 470 360 430 325

185 540 420 490 380 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2文档来源为:从网络收集整理.word版本可编辑. 240 660 510

300 770 600

400 940 730

500 1100 850

630 1250 980

YJV,YJLV电缆载流量表：

序号 铜电线型号 单心载流量

(25。C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。C)(A) 电压降mv/M 三心载流量(25。C)(A) 电压降mv/M 四心载流量(25。C(A) 电压降mv/M

0.95 0.85 0.7

VV YJV VV YJV VV YJV VV YJV

1、低压电线线径选择

1.1 标称截面积与载流量的关系

一般电线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：BVV 2.5mm2铜导线安全载流量的推荐值2.5×8A/mm2=20A，BVV

4mm2铜导线安全载流量的推荐值4×8A/mm2=32A。

根据负载计算铜导线截面积S=[I/(5~8)]=0.125I~0.2I（mm2）

S——铜导线截面积（mm2），I——负载电流（A）。

常用铝芯导线标称截面积与载流量的粗略关系如下：

导线截面积 1，1.5，2.5，4，6，10 16，25 35，50 70，95 120，185

载流量与截面积的倍数 5 4 3 2.5 2

（1）10下五，100上二

截面积在10mm2以下，载流量都是截面积数值的5倍。截面积100mm2以上的载流量是截面积数值的2倍。

（2）25、35，四、三界

截面积为25mm2与35mm2的，载流量在4倍和3倍的分界处。

（3）70、95，两倍半

截面积为70mm2、95mm2的，载流量为截面积的2.5倍。

（4）穿管、温度，八、九折

对于穿管敷设（包括槽板等），即导线加有保护套层，不明露的，计算后的载流量要打八折；若环境温度超过25℃，计算后要打九折；若即穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

（5）裸线加一半

对于裸铝线的载流量，计算后再加一半。这是指相同截面积裸铝线与铝芯绝缘线比较，载流量可加大一半。

例如，对裸铝线载流量的计算：当截面积为16mm2时，载流量为16×4×1.5=96A，若在高温下，则载流量为16×4×1.5×0.9=86.4A。

铜线载流量近似取相同线径铝线的1.6倍。

1.2 功率计算

一般家庭负载分为两种，一种是电阻性负载（仅通过电阻类的元件进行工作的负载，如白炽灯等），一种是电感性负载（如LED灯、空调、电风扇等）。对于电阻性负载功率的计算公式：P=UI。对于感性负载的计算公式：P=UIcosφ。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosφ取0.8。如一个家庭所有用电器加上总功率为6000W，则最大电流I=P/(Ucosφ)=6000/(220×0.8)=34A。但是，一般情况下，家里的电器不可能同时使用，所以需要乘上一个同时系数，同时系数一般取0.5。所以，计算的负载电流I=P×同时系数/(Ucosφ)=6000×0.5/(220×0.8)=17（A）。即这个家庭总的计算电流值为17A，则总闸空气开关不能使用16A，应该用大于17A的。

YJV 0.6/1KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆载流量

导体标称截面 绝缘厚度 护套厚度 电缆近似外径 电缆近似重量 导体直流电阻 试验电压 电缆载流量

在空气中 直埋土壤中

mm 2 mm mm mm kg/km W/km KV A A

1×1.5 0.7 1.5 5.8 53 ≤ 12.1 3.5 25 35

1×2.5 0.7 1.5 6.2 68 ≤ 7.41 3.5 30 45

1×4 0.7 1.5 6.7 87 ≤ 4.61 3.5 45 60

1×6 0.7 1.5 7.2 110 ≤ 3.08 3.5 55 70

1×10 0.7 1.5 8 115 ≤ 1.83 3.5 75 95

1×16 0.7 1.5 8.9 220 ≤ 1.15 3.5 100 125

1×25 0.9 1.5 10.4 345 ≤

0.727 3.5 140 160

1×35 0.9 1.5 11.5 424 ≤

0.524 3.5 175 190

1×50 1 1.5 13 55 ≤

0.387 3.5 210 225

1×70 1.1 1.5 14 770 ≤

0.268 3.5 270 280

1×95 1.1 1.5 16.4 1040 ≤

0.193 3.5 340 335

1×120 1.2 1.5 17.8 1290 ≤

0.153 3.5 400 380

1×150 1.4 2 20.6 1590 ≤

0.124 3.5 460 425

1×185 1.6 2 22.5 1944 ≤

0.0991 3.5 530 480

1×240 1.7 2 24.9 2410 ≤

0.0754 3.5 625 555

1×300 1.8 2.5 27.3 3076 ≤

0.0601 3.5 720 630

1×400 2 2.5 34.1 3642 ≤

0.0470 3.5 815 705

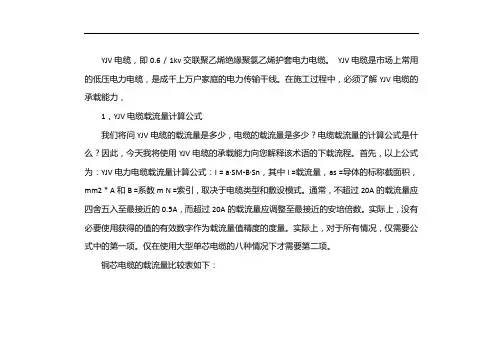

YJV电缆，即0.6 / 1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。 YJV电缆是市场上常用的低压电力电缆，是成千上万户家庭的电力传输干线。在施工过程中，必须了解YJV电缆的承载能力，

1，YJV电缆载流量计算公式

我们将问YJV电缆的载流量是多少，电缆的载流量是多少？电缆载流量的计算公式是什么？因此，今天我将使用YJV电缆的承载能力向您解释该术语的下载流程。首先，以上公式为：YJV电力电缆载流量计算公式：I = a·SM-B·Sn，其中I =载流量，as =导体的标称截面积，mm2 * A和B =系数m N =索引，取决于电缆类型和敷设模式。通常，不超过20A的载流量应四舍五入至最接近的0.5A，而超过20A的载流量应调整至最接近的安培倍数。实际上，没有必要使用获得的值的有效数字作为载流量值精度的度量。实际上，对于所有情况，仅需要公式中的第一项。仅在使用大型单芯电缆的八种情况下才需要第二项。

铜芯电缆的载流量比较表如下：

电缆的载流量是指电缆传输电能时的电流。在热稳定性的条件下，当电缆导体达到长期允许的工作温度时，电缆的载流量称为电缆的长期允许载流量。

扩展数据：

影响电缆载流量的内部因素

导体本身的属性是影响电缆载流量的内部因素。增加芯线的面积，使用高导电率的材料，使用具有良好的耐高温性和导热性的绝缘材料以及减小接触电阻都可以提高电缆的载流量。

1.增加芯线面积并增加电缆的载流量。线芯的面积（导体截面积）与载流能力呈正相关。通常，铜线的安全载流量为5〜8A / mm2，铝线的安全载流量为3〜5A / mm2。

2.使用高导电率的材料来提高电缆的载流量。如果使用铜线代替铝线，在相同规格下，载流量可以增加30％。银线甚至用于一些高要求的场合。

3.使用耐高温，导热性好的绝缘材料来提高电缆的载流量。尽管绝缘材料的耐热性可以达到100℃以上，但考虑到实际的铺设条件和安全性，通常会降低允许的使用温度，这在不同国家有所不同。
