光伏支架安装标准

光伏支架安装方法

1. 准备工作：在安装光伏支架之前，需要先确定光伏板的数量、大小和安装位置。同时，需要准备好相关的工具和材料，如钢管、卡子、U卡、膨胀螺栓等。

2. 找准基础位置：光伏支架的安装需要在固定基础上进行，因此需要先找准基础位置，确保基础平整、结实，能够承受光伏板的重量。

3. 安装基础设施：在找好基础位置之后，需要进行基础设施的安装。具体可以采用挖洞或打地钉的方式，将基础设施固定在地面上。

4. 安装钢管：安装光伏支架需要使用钢管。将钢管插入基础设施上的孔洞里，然后使用U卡进行固定。

5. 安装中架和侧架：在钢管上方安装中架和侧架。中架和侧架需要按照规定的位置进行设置，通常是在钢管两旁、水平方向上方均匀设置数个中架和侧架。

6. 安装光伏板：在安装好支架之后，需要将光伏板安装在支架上。首先使用卡子将光伏板固定在中架和侧架上，然后使用螺栓将光伏板和支架进行固定。

7. 调整方位：安装好光伏板之后，在调整方位时需要保证光伏板能够充分利用阳光，最大限度地发挥充电效果。

8. 检测安全：最后，对光伏支架的安装情况进行检测，确保安装牢固、稳定，并且符合安全要求。

光伏发电工程组件及支架安装质量评定标准

1. 平整度：太阳能光伏组件和支架安装平面应满足YYCT 5188-2018《太阳能光伏发电工程施工及验收规范》规定的要求，允许偏差不超过5mm/米。

5.牢固度要求：安装的太阳能光伏组件和支架必须满足YYCT 5188-2018《太阳能光伏发电工程施工及验收规范》的牢固度要求，支架的抗风性能必须满足规定的要求，太阳能组件附件使用寿命应不低于25年，且不受台风影响时才能达到设计额定值（5级大风或类似等）

二、检查及认证要求

1.安装检查认证：在安装完成后，必须按照《太阳能光伏发电工程组件及支架安装质量评定标准》和《光伏发电安装施工质量报告》对安装质量进行检查和认证。

2.生产检查认证：在生产时必须按照YYCT 5188-2018《太阳能光伏发电工程施工及验收规范》的要求，对安装质量进行检查和认证，安装后的太阳能光伏组件和支架必须满足机械牢固度要求，允许垂直力、剪切力和偏转力的影响必须属于7级以下（即分档标准）。

三、太阳能光伏发电工程安装操作

1.施工准备：在太阳能光伏发电工程安装操作前，必须进行施工准备，检查工程技术要求、根据项目特性进行分析评估、确定施工方案和安装日程等。

2.机械安装：施工人员在太阳能光伏发电工程安装操作过程中，要指挥机械设备进行安装，并且要确保安装过程中各设备及其操作人员按照安全技术规程运行，保障安装的质量。

3.电气安装：施工人员在太阳能光伏发电工程安装操作过程中，要确保线路的正确连接，接地接头紧固牢固，操纵设备安装在合法位置，以及设备操作是否安全等。

4.检查及验收：施工人员在太阳能光伏发电工程安装操作完成后，要对通电安装情况进行检查，检查必须符合YYCT 5188-2018《太阳能光伏发电工程施工及验收规范》的要求，同时还要确认实际现场环境和施工情况是否符合太阳能光伏发电工程的设计要求。

.\

光伏大棚钢结构施工验收标准

2017-03-15发布 2017-03-15实施

.\

光伏大棚钢结构施工验收标准

1 目的范围

为加强公司项目建设规范化、标准化，健全项目建设管理，保证项目建设质量，制定本标准。

本标准适用于公司所有新建、改建、扩建光伏电站项目钢结构安装工程施工验收。

2 规范性引用文件

《钢结构工程施工质量验收规范》GB50205-2001

《紧固件机械性能螺栓、螺钉和螺柱》GB3098

《钢结构防火涂料应用技术规程》CECS24:90

《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82

《建筑钢结构焊接技术规程》JGJ81

《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345

3 标准要求

3.1 基本规定

3.1.1钢结构工程施工单位应具备相应施工资质，施工现场应有经项目技术负责人审批的施工组织设计、施工方案、安全技术交底等技术文件。

3.1.2钢结构工程应按下列规定进行施工质量控制。

3.1.2.1采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按规范规定进行复验，并应经监理工程师见证取样、送样。

3.1.2.2各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。

3.1.2.3土建基础完工后，应进行交接检验，并经监理工程师（建设单位技术负责人）检查认可。

3.1.2.4钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、分部(子分部)工程进行。钢结构分项工程应由一个或若干检验批组成，各分项工程检验批应按规范规定并结合工程实际情况进行划分。

3.2 验收标准及流程

3.2.1项目部应对钢结构图纸进行图纸会审,并形成图纸会审记录。

3.2.2钢结构施工前需编制施工组织设计并报批，施工单位进场前进行资质报验、技术（安全）交底。

3.2.3钢结构材料进场时需进行原材料报验，并形成验收记录。

3.2.4施工质量验收 .\

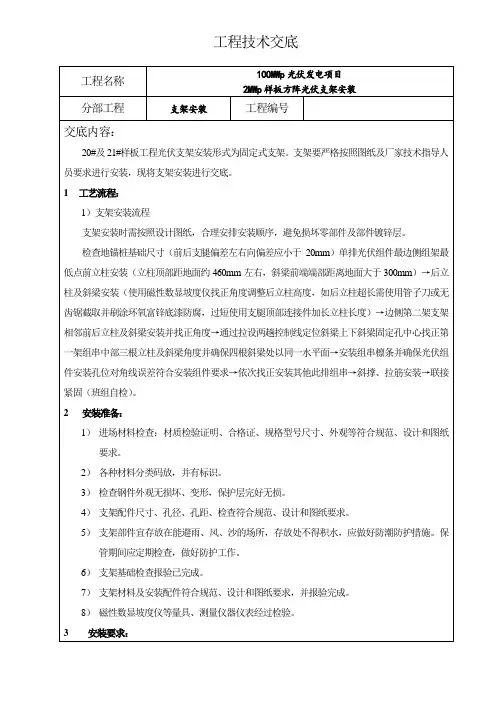

工程技术交底

工程名称 100MWp光伏发电项目

2MWp样板方阵光伏支架安装

分部工程 支架安装 工程编号

交底内容：

20#及21#样板工程光伏支架安装形式为固定式支架。支架要严格按照图纸及厂家技术指导人员要求进行安装，现将支架安装进行交底。

1 工艺流程：

1）支架安装流程

支架安装时需按照设计图纸，合理安排安装顺序，避免损坏零部件及部件镀锌层。

检查地锚桩基础尺寸（前后支腿偏差左右向偏差应小于20mm）单排光伏组件最边侧组架最低点前立柱安装（立柱顶部距地面约460mm左右，斜梁前端端部距离地面大于300mm）→后立柱及斜梁安装（使用磁性数显坡度仪找正角度调整后立柱高度，如后立柱超长需使用管子刀或无齿锯截取并刷涂环氧富锌底漆防腐，过短使用支腿顶部连接件加长立柱长度）→边侧第二架支架相邻前后立柱及斜梁安装并找正角度→通过拉设两趟控制线定位斜梁上下斜梁固定孔中心找正第一架组串中部三根立柱及斜梁角度并确保四根斜梁处以同一水平面→安装组串檩条并确保光伏组件安装孔位对角线误差符合安装组件要求→依次找正安装其他此排组串→斜撑、拉筋安装→联接紧固（班组自检）。

2 安装准备：

1） 进场材料检查：材质检验证明、合格证、规格型号尺寸、外观等符合规范、设计和图纸要求。

2） 各种材料分类码放，并有标识。

3） 检查钢件外观无损坏、变形，保护层完好无损。

4） 支架配件尺寸、孔径、孔距、检查符合规范、设计和图纸要求。

5） 支架部件宜存放在能避雨、风、沙的场所，存放处不得积水，应做好防潮防护措施。保管期间应定期检查，做好防护工作。

6） 支架基础检查报验已完成。

7） 支架材料及安装配件符合规范、设计和图纸要求，并报验完成。

8） 磁性数显坡度仪等量具、测量仪器仪表经过检验。

3 安装要求： a) 光伏支架钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不宜在雨中环境作业。
