光伏支架的安装方法

光伏支架安装方法

1. 准备工作：在安装光伏支架之前，需要先确定光伏板的数量、大小和安装位置。同时，需要准备好相关的工具和材料，如钢管、卡子、U卡、膨胀螺栓等。

2. 找准基础位置：光伏支架的安装需要在固定基础上进行，因此需要先找准基础位置，确保基础平整、结实，能够承受光伏板的重量。

3. 安装基础设施：在找好基础位置之后，需要进行基础设施的安装。具体可以采用挖洞或打地钉的方式，将基础设施固定在地面上。

4. 安装钢管：安装光伏支架需要使用钢管。将钢管插入基础设施上的孔洞里，然后使用U卡进行固定。

5. 安装中架和侧架：在钢管上方安装中架和侧架。中架和侧架需要按照规定的位置进行设置，通常是在钢管两旁、水平方向上方均匀设置数个中架和侧架。

6. 安装光伏板：在安装好支架之后，需要将光伏板安装在支架上。首先使用卡子将光伏板固定在中架和侧架上，然后使用螺栓将光伏板和支架进行固定。

7. 调整方位：安装好光伏板之后，在调整方位时需要保证光伏板能够充分利用阳光，最大限度地发挥充电效果。

8. 检测安全：最后，对光伏支架的安装情况进行检测，确保安装牢固、稳定，并且符合安全要求。

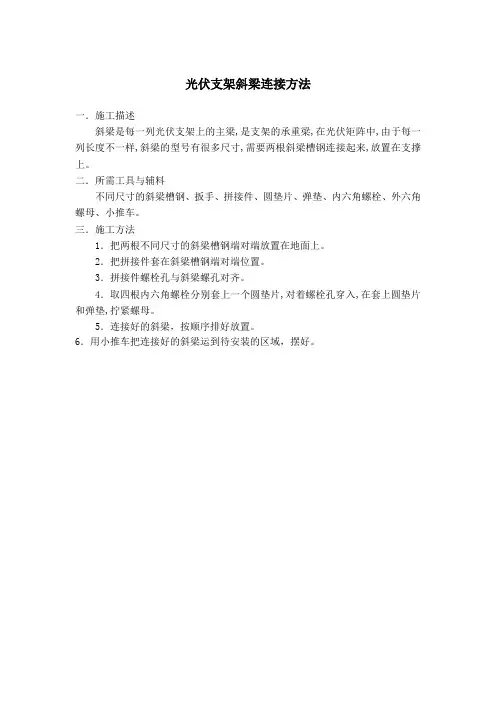

光伏支架斜梁连接方法

一．施工描述

斜梁是每一列光伏支架上的主梁,是支架的承重梁,在光伏矩阵中,由于每一列长度不一样,斜梁的型号有很多尺寸,需要两根斜梁槽钢连接起来,放置在支撑上。

二．所需工具与辅料

不同尺寸的斜梁槽钢、扳手、拼接件、圆垫片、弹垫、内六角螺栓、外六角螺母、小推车。

三．施工方法

1．把两根不同尺寸的斜梁槽钢端对端放置在地面上。

2．把拼接件套在斜梁槽钢端对端位置。

3．拼接件螺栓孔与斜梁螺孔对齐。

4．取四根内六角螺栓分别套上一个圆垫片,对着螺栓孔穿入,在套上圆垫片和弹垫,拧紧螺母。

5．连接好的斜梁，按顺序排好放置。

6．用小推车把连接好的斜梁运到待安装的区域，摆好。

光伏支架屋顶光伏板安装方式

支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架屋顶光伏板安装方式。

（1）斜面瓦片屋顶安装系统（外挂）

1）斜面屋顶安装系统（斜装）

产品特点：

 前、后挂件高度不同，加大了组件安装角度，提高太阳能吸收利用率

 独特的连接设计，安装方便快速

 安装工具简单通用

 采用铝合金及不锈钢零部件，使用寿命20年以上

水泥基础组件支撑固定结构

（2）平面屋顶安装系统

1）平面屋顶系列（有基础）

产品特点：

 适用于任意规格晶硅组件及部分薄膜组件

 安装面预埋地脚螺栓，或类似水泥基础

 根据实际需要设计安装角度

（3）地面安装系统地面桁架式安装系统，安装方便，成本低廉，适合户外开阔地面，适合大规模光伏电站建设使用。支架主体采用结构型钢，表面热浸镀锌，使用寿命在10年以上。

产品特点：

 大量采用钢结构件，极大的降低了成本；

 每一个连接部位都是经过精心设计，配合性好；

 全部采用标准紧固件做连接，安装简便；

 适合连成大型阵列，用于发电量大的安装项目。

安装系统侧视图中间组件固定

这些年来支架没有收到应有的重视，究其原因还是支架存在很多问题，我们需要对支架现阶段发现的各种由于各方面导致的不足，想办法来进行改进和优化，并且还要在本行业的基础上进行更新。本文章来自于南通正道，未经允许，请勿转载。

安装光伏支架操作方法

光伏支架是将光伏组件固定在地面、屋顶或其他支撑结构上的一种装置。安装光伏支架是光伏发电系统建设中非常重要的一步，正确的安装方式能够确保光伏组件的稳定和安全运行。下面是光伏支架安装的具体操作方法。

首先，在安装前需要准备好相关的工具和材料，例如电钻、扳手、级尺、螺丝刀、螺丝和支架材料等。同时也需要对安装地点进行勘察和测量，确保光伏组件的安装位置和方向正确无误。

接下来，按照预先设计好的光伏支架图纸和布置方案，进行光伏支架的安装。首先，在地面或屋顶上标出光伏组件的布置位置，并根据布置方案进行测量，确保位置准确。然后，使用电钻或螺丝刀在标出的位置上钻孔，并安装螺丝固定光伏支架。

在安装光伏支架的过程中，需要注意以下几点。首先，对于地面安装，需要确保地面坚实平整，可以采取夯实地面或铺设混凝土基础等方法。对于屋顶安装，需要确保屋顶结构能够承受光伏组件的重量，可以在构建屋顶前进行结构强度的评估。

其次，光伏支架的安装角度也非常重要。一般来说，光伏组件的安装角度应根据所在地的纬度和太阳高度角来确定，以获得最大的太阳辐射能量。在安装过程中，可以使用级尺或倾角仪来调整支架的倾斜角度，确保光伏组件能够正面朝向太阳。

此外，还需要注意光伏组件之间的间距和固定方式。一般来说，光伏组件之间的间距应根据预定的布置方案进行调整，以确保光伏支架的稳定和光能的均匀吸收。同时，光伏组件的固定方式也需要具备一定的承载能力，通常采用螺栓或螺钉进行固定。

最后，在安装完成后，还需要进行一些检查和测试工作。首先，检查光伏支架的固定情况，确保支架的稳定和安全。其次，检查光伏组件之间的电气连接，确保连接牢固可靠。同时，还需要进行一些电气参数的测试，例如开路电压和短路电流等，以确保光伏组件的转换效率和性能指标达到要求。

总的来说，光伏支架的安装是光伏发电系统建设中非常重要的一步。正确的安装方式能够确保光伏组件的稳定和安全运行，从而提高光伏发电系统的发电效率和可靠性。在实际操作中，需要根据具体情况和设计要求，选择合适的支架材料和安装方法，并进行相应的检查和测试，以确保光伏支架的品质和性能符合要求。
