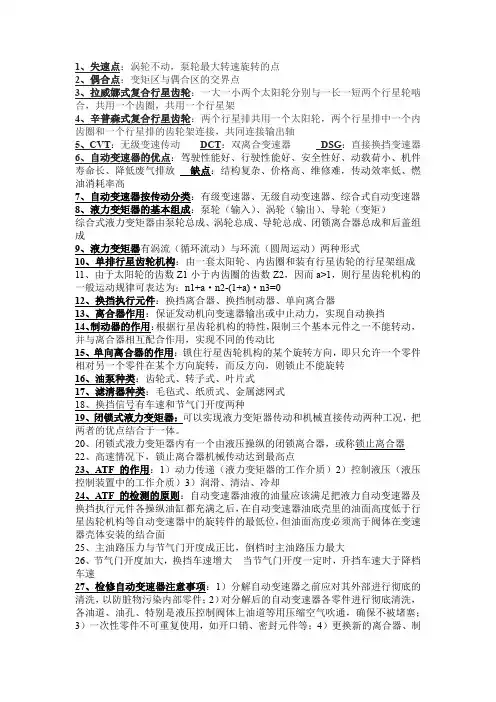

变速器工艺流程

1、失速点：涡轮不动，泵轮最大转速旋转的点

2、偶合点：变矩区与偶合区的交界点

3、拉威娜式复合行星齿轮：一大一小两个太阳轮分别与一长一短两个行星轮啮合，共用一个齿圈，共用一个行星架

4、辛普森式复合行星齿轮：两个行星排共用一个太阳轮，两个行星排中一个内齿圈和一个行星排的齿轮架连接，共同连接输出轴

5、CVT：无级变速传动DCT：双离合变速器 DSG：直接换挡变速器

6、自动变速器的优点：驾驶性能好、行驶性能好、安全性好、动载荷小、机件寿命长、降低废气排放缺点：结构复杂、价格高、维修难，传动效率低、燃油消耗率高

7、自动变速器按传动分类：有级变速器、无级自动变速器、综合式自动变速器

8、液力变矩器的基本组成：泵轮（输入）、涡轮（输出）、导轮（变矩）

综合式液力变矩器由泵轮总成、涡轮总成、导轮总成、闭锁离合器总成和后盖组成

9、液力变矩器有涡流（循环流动）与环流（圆周运动）两种形式

10、单排行星齿轮机构：由一套太阳轮、内齿圈和装有行星齿轮的行星架组成

11、由于太阳轮的齿数Z1小于内齿圈的齿数Z2，因而a>1，则行星齿轮机构的一般运动规律可表达为：n1+a·n2-(1+a)·n3=0

12、换挡执行元件：换挡离合器、换挡制动器、单向离合器

13、离合器作用：保证发动机向变速器输出或中止动力，实现自动换挡

14、制动器的作用：根据行星齿轮机构的特性，限制三个基本元件之一不能转动，并与离合器相互配合作用，实现不同的传动比

15、单向离合器的作用：锁住行星齿轮机构的某个旋转方向，即只允许一个零件相对另一个零件在某个方向旋转，而反方向，则锁止不能旋转

16、油泵种类：齿轮式、转子式、叶片式

17、滤清器种类：毛毡式、纸质式、金属滤网式

18、换挡信号有车速和节气门开度两种

19、闭锁式液力变矩器：可以实现液力变矩器传动和机械直接传动两种工况，把两者的优点结合于一体。

20、闭锁式液力变矩器内有一个由液压操纵的闭锁离合器，或称锁止离合器

磷化工艺

开放分类： 化学工程、化学工艺、化工术语

（I）基本原理及分类

磷化工艺过程是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。

1 基本原理

磷化过程包括化学与电化学反应。不同磷化体系、不同其材的磷化反应机理比较复杂。虽然科学家在这方面已做过大量的研究，但至今未完全弄清楚。在很早以前，曾以一个化学反应方程式简单表述磷化成膜机理：

8Fe+5Me(H2PO4)2+8H2O+H3PO4

Me2Fe(PO4)2•4H2O(膜)+Me3(PO4)•4H2O(膜)+7FeHPO4(沉渣)+8H2↑

Me为Mn、Zn 等，Machu等认为，钢铁在含有磷酸及磷酸二氢盐的高温溶液中浸泡，将形成以磷酸盐沉淀物组成的晶粒状磷化膜，并产生磷酸一氢铁沉渣和氢气。这个机理解释比较粗糙，不能完整地解释成膜过程。随着对磷化研究逐步深入，当今，各学者比较赞同的观点是磷化成膜过程主要是由如下4个步聚组成：

① 酸的浸蚀使基体金属表面H+浓度降低

Fe – 2e→ Fe2+

2H2－+2e→2[H] (1)

H2

② 促进剂（氧化剂）加速

[O]+[H] → [R]+H2O

Fe2++[O] → Fe3++[R]

式中[O]为促进剂（氧化剂），[R]为还原产物，由于促进剂氧化掉第一步反应所产生的氢原子，加快了反应（1）的速度，进一步导致金属表面H+浓度急剧下降。同时也将溶液中的Fe2+氧化成为Fe3+。

③ 磷酸根的多级离解

H3PO4 H2PO4－+H+ HPO42－+2H+ PO43－+3H－ （3）

由于金属表面的H+浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终为PO43-。

④ 磷酸盐沉淀结晶成为磷化膜

当金属表面离解出的PO43－与溶液中（金属界面）的金属离子（如Zn2+、Mn2+、Ca2+、Fe2+）达到溶度积常数Ksp时，就会形成磷酸盐沉淀

未知驱动探索，专注成就专业

1

齿轮碳氮共渗工艺过程

1. 简介

齿轮碳氮共渗是一种用于提高齿轮表面硬度和耐磨性的热处理工艺。在该工艺过程中，齿轮将被加热至一定温度（通常在800°C-950°C之间），并浸泡在富氮气体环境中。碳和氮将渗入齿轮的表面，形成一层硬度更高的表面层。

2. 工艺流程

齿轮碳氮共渗的工艺流程主要包括以下几个步骤：

2.1 清洗预处理

在进行齿轮碳氮共渗之前，首先需要对齿轮进行清洗预处理。这可以通过浸泡在溶液中或使用超声波清洗机来完成。清洗的目的是去除齿轮表面的污垢和氧化物，以保证共渗剂能够更好地渗透到齿轮表面。

2.2 加热处理

清洗完毕后，将齿轮放入加热炉中进行加热处理。加热温度和时间的选择取决于材料的种类和要求的硬度。通常，加热未知驱动探索，专注成就专业

2

温度在800°C-950°C之间，并保持一定时间（通常在1-4小时）。

2.3 碳氮共渗处理

在完成加热处理后，将炉子中的气氛置换为含氮气气氛。这可以通过向炉内注入氮气或使用其他氮气源来实现。在共渗处理期间，氮气将与加热齿轮的表面反应，并在其表面形成一层氮化物。同时，共渗剂中的碳和氮将渗入到齿轮的表面层中，提高其硬度和耐磨性。

2.4 冷却处理

碳氮共渗处理完成后，将齿轮从炉中取出并进行冷却处理。这可以通过自然冷却或使用其他冷却介质（如水或油）来实现。冷却的目的是快速冷却齿轮，从而使其表面固化，并保持渗层的稳定性。

2.5 清洗后处理

完成冷却处理后，将齿轮再次进行清洗。这可以通过浸泡在溶液中或使用超声波清洗机来完成。清洗的目的是去除共渗剂残留和其他可能存在的污垢，以保证齿轮表面的干净度和质量。 未知驱动探索，专注成就专业

3

3. 后续处理

齿轮碳氮共渗完成后，还可以进行一些后续处理，以进一步提高其性能和质量。例如，可以进行回火处理来减轻共渗处理过程中的应力，并提高齿轮的韧性。此外，还可以进行抛光和润滑处理，以提高齿轮的表面质量和耐磨性。

一、 什么是CVT？

CVT即无段变速传动，其英文全称Continuouslv VariableTransmission，简称CVT。发明这种变速传动机构的是荷兰人，有其装置的变速器也称为无段变速箱或者无级变速器。这种变速器和普通自动变速器的最大区别是它省去了复杂而又笨重的齿轮组合变速传动，而只用了两组带轮进行变速传动。通过改变驱动轮与从动轮传动带的接触半径进行变速，其设计构思十分巧妙。由于CVT可以实现传动比的连续改变，从而得到传动系与发动机工况的最佳匹配，提高整车的燃油经济性和动力性，改善驾驶员的操纵方便性和乘员的乘坐舒适性，所以它是理想的汽车传动装置。无段变速箱轿车一样有自己的档位，停车档P、倒车档R、空档N、前进档D等，只是汽车前进自动换档时十分平稳，没有突跳的感觉。

汽车行驶的速度是不断变化的，这就要求汽车的变速器的变速比要尽量多，这就是无级变速(Continuously Variable Transmission简称"CVT") 。尽管传统的齿轮变速箱并不理想，但其以结构简单、效率高、功率大三大显着优点依然占领着汽车变速箱的主流地位。

在跨越了三个世纪的一百多年后的今天，汽车还没有使用上满意的无级变速箱。这是汽车的无奈和缺憾。但是,人们始终没有放弃寻找实现理想汽车变速器的努力,各大汽车厂商对无级变速器(CVT)表现了极大的热情，极度重视CVT在汽车领域的实用化进程。这是世界范围尚未根本解决的难题，也是汽车变速器的研究的终极目标。

围绕汽车变速箱五个研究方向，各国汽车变速器专家展开了激烈的角逐。

1． 摩擦传动CVT

金属带式无级变速箱(VDT-CVT)的传动功率已能达到轿车实用的要求，装备金属带式无级变速箱的轿车已达100多万辆。据报道：大排量6缸内燃机（2.8L）的奥迪A6轿车上装备的金属带式无级变速箱Multitronic CVT ，能传动142kw（193bhp）功率，280Nm扭矩。这是真正意义的无级变速器。
