国标尺寸公差标准

国标尺寸公差标准是指在国家标准化组织制定的标准范围内，对于产品尺寸的公差要求和规定。尺寸公差是指在设计和制造产品时，为了保证产品的质量和性能，对于尺寸的允许偏差范围进行规定和控制。国标尺寸公差标准的制定，对于产品的设计、制造、检验和使用具有重要的指导意义，能够有效地提高产品的质量和可靠性，降低生产成本，增强产品的竞争力。

国标尺寸公差标准的主要内容包括对于尺寸公差的分类、表示方法、计算方法、检验方法等方面的规定。在实际的生产制造过程中，尺寸公差的合理选取和控制是非常重要的，直接关系到产品的质量和性能。因此，了解和应用国标尺寸公差标准，对于企业和产品设计制造人员来说具有重要的意义。

在国标尺寸公差标准中，尺寸公差通常分为三种类型，基本尺寸、上偏差和下偏差。基本尺寸是指产品的理论尺寸，是设计图纸上规定的尺寸。上偏差是指产品尺寸允许的最大偏差值，下偏差是指产品尺寸允许的最小偏差值。通过这三种类型的尺寸公差，可以有效地控制产品尺寸的精度和质量。

国标尺寸公差标准中，尺寸公差的表示方法通常采用公差带的形式。公差带是指在基本尺寸周围规定的上下偏差范围，通常用符号T表示。在设计图纸上，通过在基本尺寸后面加上公差带的形式来表示尺寸公差，如φ25±0.05mm。这种表示方法简洁清晰，便于生产制造人员理解和操作。

国标尺寸公差标准中，尺寸公差的计算方法主要包括等差公差、等比公差和复合公差等。等差公差是指在一定的尺寸范围内，公差值保持不变；等比公差是指在一定的尺寸范围内，公差值随着尺寸的增大而成比例增大；复合公差是指在一个尺寸上同时有两个以上的公差要求。通过这些计算方法，可以根据产品的实际情况，合理地确定尺寸公差的数值和范围。

国标尺寸公差标准中，尺寸公差的检验方法是保证产品尺寸精度和质量的重要手段。在产品的设计和制造过程中，需要对产品的尺寸进行检验和测量，以确保产品的尺寸符合设计要求。在国标尺寸公差标准中，对于尺寸公差的检验方法进行了详细的规定，包括检验工具、检验方法、检验程序等方面的内容。

总的来说，国标尺寸公差标准对于产品的设计、制造和检验具有重要的指导意义，能够有效地提高产品的质量和可靠性，降低生产成本，增强产品的竞争力。因此，对于企业和产品设计制造人员来说，了解和应用国标尺寸公差标准是非常重要的，能够帮助他们更好地开展工作，提高产品的竞争力和市场占有率。

合集下载

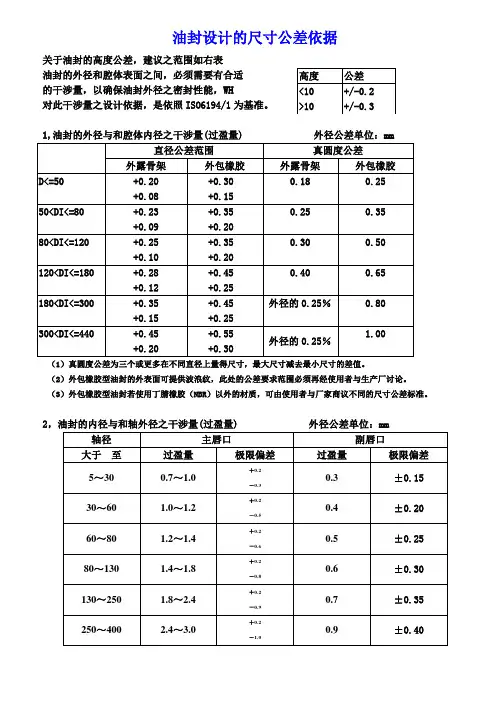

油封尺寸公差标准
