未注尺寸公差

一、未注尺寸公差按 GB/T1804

（1） 线性尺寸的极限偏差数值（GB/T1804-2000） （mm）

公差等级 尺 寸 分 段

0.5～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000

f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 -

m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2

c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4

v(最粗级) - ±0.5 ±1.5 ±1.5 ±2.5 ±4 ±6 ±8

（2） 倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm

公差等级 尺 寸 分 段

0.5～3 >3～6 >6～30

>30

f(精密级)

±0.2 ±0.5 ±1 ±2 m(中等级)

c(粗糙级)

±0.4 ±1 ±2 ±4 v(最粗级)

注：倒圆半径与倒角高度的含义见 GB6403.4 (零件倒圆与倒角)

（3） 角度尺寸的极限偏差数值（GB/T1804-2000）

公差等级 长度 mm

≤10 >10～50 >60～120 >120～400 >400

m(中等级) ±1° ±30' ±20' ±20' ±5'

c(粗糙级) ±1°30' ±1° ±30' ±30' ±10'

v(最粗级) ±3° ±2° ±1° ±1° ±20'

二、未注形位公差按 GB/T1184

（4） 直线度和平面度未注公差值（GB/T1184-1996） （mm）

公差等级

直线度和平面度基本长度的范围

～10 >10～30 >30～100 >100～300 >300～1000 >1000～3000

H 0.02 0.05 0.1 0.2 0.3 0.4

K 0.05 0.1 0.2 0.4 0.6 0.8

L 0.1 0.2 0.4 0.8 1.2 1.6

（5） 垂直度未注公差值（GB/T1184-1996） （mm）

公差等级 垂直度公差短边基本长度的范围

～100 >100～300 >300～1000 >1000～3000

H 0.2 0.3 0.4 0.5

K 0.4 0.6 0.8 1

L 0.5 1 1,5 2

（6） 对称度未注公差值（GB/T1184-1996） （mm）

公差等级 对称度公差基本长度的范围

～100 >100～300 >300～1000 >1000～3000

H

0.5

K 0.6 0.8 1

L 0.6 1 1.5 2

（7） 圆跳动的未注公差值（GB/T1184-1996） （mm）

公差等级 圆跳动一般公差值

H 0.1

K 0.2

L 0.5

三、选用原则

（1） 机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。

（2） 板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。

四、表面粗糙度 零件的表面都应该注明粗糙度的等级。如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。

粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。

（1） 取样长度和评定长度的选用值（GB/T1031-1995）

Ra(μm) Rz(μm) 取样长度 l(mm) 评定长度 l n(mm)

＞0.003~0.02 ＞0.025~0.10 0.08 0.4

＞0.02~0.10 ＞0.1~0.50 0.25 1.25

＞0.1~2.0 ＞0.50~10.0 0.8 4.0

＞2.0~10.0 ＞10.0~50 2.5 12.5

＞10.0~80 ＞50~320 8.0 40.0

（2） 轮廓算术平均偏差 Ra 的数值（GB/T1031-1995） （μm）

第 1 系列 0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100 第 2 系列 0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080,

0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0,

8.0, 10.0, 16.0, 20, 32, 40, 63, 80 注：尽量选择第 1 系列

（3） 轮廓最大高度 Rz 的数值（GB/T1031-1995） （μm）

第 1 系列 0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，

第2系列 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63,

80，125，160，250，320，500，630

注：尽量选择第 1 系列

合集下载

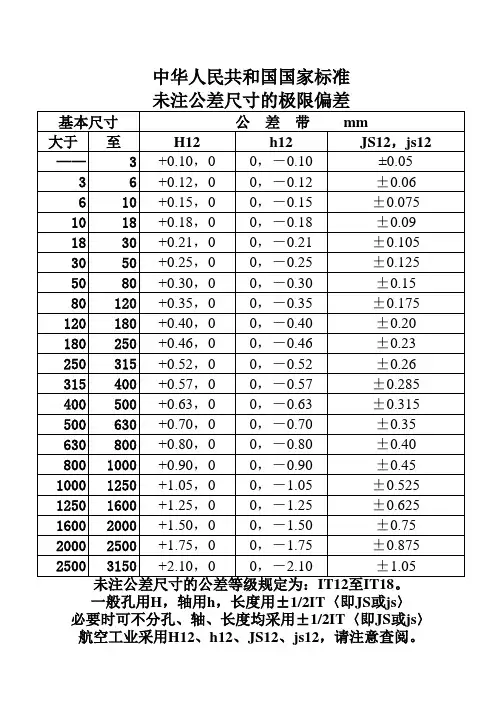

未注公差尺寸
