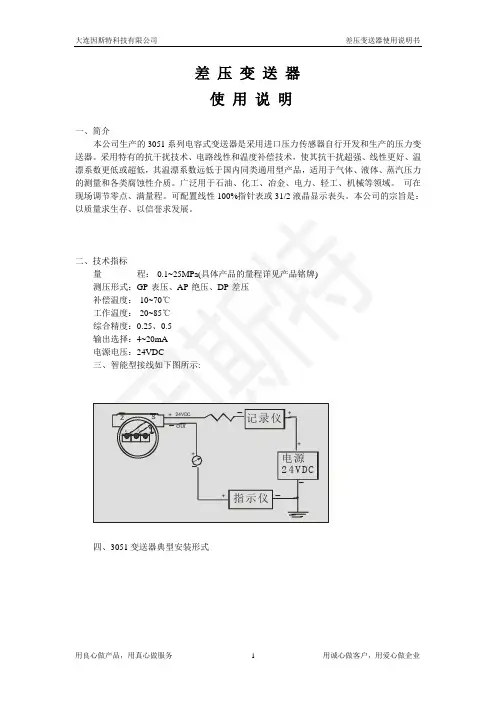

用良心做产品，用真心做服务 1 用诚心做客户，用爱心做企业 差 压 变 送 器

使 用 说 明

一、简介

本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。广泛用于石油、化工、冶金、电力、轻工、机械等领域。 可在现场调节零点、满量程。可配置线性100%指针表或31/2液晶显示表头。本公司的宗旨是：以质量求生存、以信誉求发展。

二、技术指标

量 程：-0.1~25MPa(具体产品的量程详见产品铭牌)

测压形式：GP-表压、AP-绝压、DP-差压

补偿温度：-10~70℃

工作温度：-20~85℃

综合精度：0.25、0.5

输出选择：4~20mA

电源电压：24VDC

三、智能型接线如下图所示:

SZ+_→+_记录仪电源24VDC+_+_指示仪+_+_24VDCOUT

四、3051变送器典型安装形式

大连因斯特科技有限公司 差压变送器使用说明书

用良心做产品，用真心做服务 2 用诚心做客户，用爱心做企业 弯支架管装订货号B2弯支架管装订货号B3H L高低安装孔7/16-20(统一标准细牙螺纹)×13深H L高低弯支架管装订货号B1

五、零点和满点调节

(注意：变送器在出厂前已按用户需要将量程、精

山东仁科测控技术有限公司1光照温湿度变送器使用说明书（WIFI型）文档版本：V1.0

山东仁科测控技术有限公司

2

山东仁科测控技术有限公司3目录1.产品介绍...............................................................................................................................41.1产品概述.....................................................................................................................41.2功能特点.....................................................................................................................41.3主要技术指标.............................................................................................................41.4产品选型......................................................................................................................51.5设备信息.....................................................................................................................51.6产品拓扑图..................................................................................................................62.设备安装及使用...................................................................................................................72.1设备安装说明.............................................................................................................72.2设备使用......................................................................................................................83.监控平台介绍........................................................................................................................114.常见问题及解决办法...........................................................................................................125.注意事项...............................................................................................................................126.联系方式.............................................................................................................................137.文档历史.............................................................................................................................138.附录......................................................................................................................................14

美显®仪表---值得信赖

MXSBWZ热电阻温度变送器模块产品说明书

一、概述

温度变送器是一种小型、高精度的测

温仪表。与现场传感器连在一起构成测温回

路。它采用二线制传送方式（两根导线作为

电源输入，同时作为信号输出的公用传输

线），将热电阻的信号变换成线性的4~20m

A的输出信号。MXSBWZ系列温度变送器

作为新一代测温仪表可广泛应用于冶金、石

油、化工、电力、轻工、纺织、食品、国防

以及科研等工业部门。

1、 采用密封结构，因此耐震，耐湿，适合

恶劣现场环境中安装使用。

2、 直接输出4~20mA，这样既省去昂贵的

补偿导线费用，又提高了信号长距离传

送过程中的抗干扰能力。

3、 变送器具有输入端开路指示功能。

4、 精度高、功耗低，使用环境温度范围宽，

工作稳定可靠。

二、技术参数

1. 工作制式：两线制4～20mA输出

热电阻输入信号为：

（1）二线制（2）三线制。

2. 精度等级：0.1%FS、0.2%FS、

0.5%FS。

3. 工作电压:DC24V±1V.

4. 量程范围:（1） 热电阻 Pt100（特

殊量程用户可以指定）

-50℃~50℃ ; 0℃~50℃;

0℃~100℃; 0℃~150℃;

0℃~200℃; 0℃~300℃;

0℃~600℃.

5. 工作环境:

温度:-0℃~85℃,

湿度:0～95%RH.

6. 负载能力：≤500Ω.

7. 外形尺寸：45mm×41mm.

三、主要功能

1. 输入信号：

热电阻温度信号：Pt100或热电偶.

2. 变送输出：4~20mA。

四、调整说明

热电阻温度量程:Pt100，产品外观如下:

变送器接线图（Pt100）

调试步骤:

在左边输入端接入标准电阻箱（如

ZX38/11型和ZX-25a型），其中上两路为电

阻箱的公共端，在输出端串接上标准电流表

和24VDC稳压电源。

改变信号源发生器(电阻箱)，使之等于

量程的下限对应阻值，调整调零电位器，使

tc420温度变送器说明书

（1）温度转换器

TC系列温度转换器采用进口原装芯片和开关电源，保证模块的稳定性和可靠性。本模块是专为工业现场温度测量提供Pt100热电阻信号转换成电流（电压）信号而设计的转换器。模块采用导轨式安装方式，支持AC220V直接供电，现场使用方便。
