温度变送器调试使用说明 一、 温度变送器硬件安装调试说明 1、根据测量范围需要改变的电阻阻值ROZ

ROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对

应传感器下限阻值；在校准仪表时，AD转换值要小于300

2、根据测量范围需要改变的电阻阻值R17和R18

R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决

定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小

于60K，AD转换值要大于7800（过采样实现） （注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）

其余器件参数见表格 # 标识 名称 标称值 数量 1 C1, C3, C22 有极性胆电容 4.7UF 3 2 C2, C4, C11, C12, C21、c30 无极性独石电容 104 6

3 D21 二极管 1N4001 1

4 R11, R12, R13, R14, R15, R16, R17, R18, R20, R21, R22, R23, R24 电阻 200K 13

5 R31, R32, R33 电阻 10K 3 6 R34 电阻 2K 1 7 REF1 参考源 LM336BZ5.0 1 8 RJ1, RJ2, ROZ 电阻 Res2 3 9 T1, T2 NPN 三极管 2N3904 2 10 U1 运算放大器 LF353N 1 11 U2 CPU C8051F410 1 12 U3 '运算放大器 OP77AZ 1 13 Z21 30V稳压管 D Zener 1

二、 温度变送器调试说明

1、按键说明

仪表有3个按键，模式键MODE、上升键UP、下降键DN。UP、

DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。

2、工作状态

仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。

3、正常变送显示工作状态

正常变送显示工作状态下共有5个显示子页面

① 测量温度显示页面 （ XXX ℃）

② 变送电流输出显示页面 （P XXX ma） ③ 仪表量程上限显示页面 (H XXX ℃)

④ 仪表量程下限显示 (L XXX ℃) ⑤ 仪表工作状态调整页面 (00 XXX)

按模式键MODE循环显示每个页面。长时间没有按键按下时，

自动返回到测量温度显示页面。如果温度显示值_xxx和_xxx,表示测量超过量程范围。

4、4-20MA输出调试与量程设定状态

正常变送显示工作状态时按MODE键，转到仪表工作状态调整

页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，

进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程

设定状态下共有4个子页面 ① 4-20MA手动输出调试页面 （HP XXX ma）

② 量程上限设定页面 （HC XXX ℃） ③ 量程下限设定页面 （LC XXX ℃）

④ 返回正常变送显示工作状态页面 (00 XXX)

在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场

系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对

应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例

对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。在返回正常变送显示工作

状态页面时按下降键，不存储设定参数结束设定，返回到正常变送显示工作状态。

仪表出厂调校状态： 正常变送显示工作状态按模式键MODE，转到仪表工作状态调整页

面，按上升键UP与下降键DN，调整数字到456，按模式键MODE，进入仪表出厂调校状态，共有7个子页面，依次为

① 仪表测量满度电阻校准点页面

② 仪表满度工作恒流源调整页面 ③ 仪表测量零点阻校准点页面

④ 仪表AD转换值显示页面 ⑤ 20MA电流输出校准页

⑥ 4MA输出校准页面 ⑦返回正常变送显示工作状态页面

仪表调校方法如下：

1在仪表测量满度电阻校准点页面调整外输入电阻，使电阻值=最小

测量显示温度对应的电阻值，按MODE键进入仪表满度工作恒流源

调整页面 2仪表满度工作恒流源调整页面自动调整恒流源AD转换数值码在

7800-8000时自动停止，如果调整不到7800~8000之间，说明热电阻

前端调整电路放大倍数过小，放大倍数也不能过大，过大，仪表会出现不稳定状态，按MODE键结束测量满度校准同时进入仪表测量零

点阻校准点页面 3、仪表测量零点阻校准点页面，在零点校准页面，调整外输入电阻，

使阻止=测量范围最小点时电阻，按MODE结束零点校准，进入仪表

AD转换值显示页面， 4、仪表AD转换值显示页面，在零点校准时显示数值是零点AD转

换值，这个数字尽可能保证在0~300区间，如果超出这个范围，需要硬件上调整ROZ电阻阻值。按MODE键进入20MA校准页面

5、20MA电流输出校准页，外接电流表，按上升下降键使电流输出

值=20MA，按MODE进入4MA校准页面 6、4MA电流输出校准页，外接电流表，按上升下降键使电流输出值

=4A，按MODE进入4MA校准页面，按MODE进入返回正常变送

显示工作状态页面。

7、正常变送显示工作状态页面：在返回正常变送显示工作状态页面

时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。

在返回正常变送显示工作状态页面时按下降键，不存储设定参数结束

设定，返回到正常变送显示工作状态。 关于AD采样处理

AD采样使用中断采样，采样时间20MS一次，每秒采256次，过采

样，这样可以消除50赫兹工频干扰，每0.5秒计算一次数据，采用

递推平均滤波。

AD采样25MS一次，20MS一次不稳定

画板考虑累滴和铺铜

螺孔距中心线10MM

合集下载

一体化温度变送器使用说明书

一体化温度变送器使用说明书

热电偶热电阻

温度变送器

（一体化）

使用说明书

香港东辉仪器仪表（集团）公司

一、 产品概述

东辉智能仪器有限公司生产的“Daryens”大延牌S系列SBWR

型热电偶温度变送器和SBWZ型热电阻温度变送器是小型一体化二

线制仪表新产品，代表着当今传感器一体化发展趋势。由于该产品实

现了小型化，可以直接在温度传感器的接线盒内安装，将传感器的微

弱信号直接转换成符合标准化的4~20mA直流信号远传至控制室，从

而提高了信号的抗干扰能力。产品主要特点有：

1． 小型化、体积小，重量轻，全密封封装，耐环境性强。

2． 一体化、二线制（变送器所用电源和输出信号共用两条线）

节省补偿导线及连接导线，便于安装使用。

3． 低功耗，一台24V/1A直流电源可给几十台变送器供电。

4． 适用于各种分度号的热电偶、热电阻温度传感器。

5． 具备冷端温度补偿，断偶报警等功能。

6． 输入信号最低量程为5mVDC。

7． 一体化现场安装使用。

8． 与国内Ⅲ型或S系列仪表的“配电器”配套，可构成隔离型

检测或控制系统。 二、 主要技术指标

1． 输入信号量程及范围

SBWR型热电偶温度变送器：

最小量程5mVDC；最大量程80mVDC。

SBWZ型热电阻温度变送器： 最小量程10Ω；最大量程400Ω。

2． 输出信号：4~20Madc

3． 允许负载电阻：500Ω（24VDC供电）

4． 工作条件：环境温度—40~85℃；相对湿度≤95%

5． 基本误差：0.5%

6． 长时间漂移：＜±5ppm/℃

7． 温度漂移：≤±100 ppm/℃

8． 断偶报警输出：3.8mA

9． 供电电源VPO：24V±20%DC

10． 消耗功率：＜0.5W

11． 外形尺寸：Φ46×28

12． 安装尺寸：Φ4+0.2+0.1二个安装孔，孔距L=36±0.1

三、 型号规格

1． 变送器型号用SBW□—□□表示，定义如下：

第一节第一、二、三位“SBW”表示S系列仪表温度变送器；

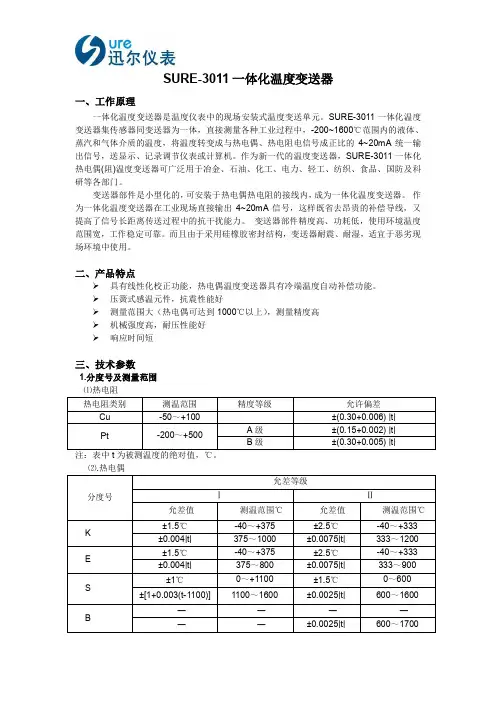

讯尔仪表 SURE-3011 一体化温度变送器 说明书

讯尔仪表 SURE-3011 一体化温度变送器 说明书

SURE-3011一体化温度变送器

一、工作原理

一体化温度变送器是温度仪表中的现场安装式温度变送单元。SURE-3011一体化温度

变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、

蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输

出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，SURE-3011一体化

热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科

研等各部门。

变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。 作

为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又

提高了信号长距离传送过程中的抗干扰能力。 变送器部件精度高、功耗低，使用环境温度

范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现

场环境中使用。

二、产品特点

 具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。

 压簧式感温元件，抗震性能好

 测量范围大（热电偶可达到1000℃以上），测量精度高

 机械强度高，耐压性能好

 响应时间短

三、技术参数

1.分度号及测量范围 ⑴热电阻

热电阻类别 测温范围 精度等级 允许偏差

Cu -50～+100 ±(0.30+0.006) |t|

Pt -200～+500 A级 ±(0.15+0.002) |t| B级 ±(0.30+0.005) |t| 注：表中t为被测温度的绝对值，℃。

⑵.热电偶

分度号 允差等级

Ⅰ Ⅱ

允差值 测温范围℃ 允差值 测温范围℃

K ±1.5℃ -40～+375 ±2.5℃ -40～+333

±0.004|t| 375～1000 ±0.0075|t| 333～1200

E ±1.5℃ -40～+375 ±2.5℃ -40～+333

±0.004|t| 375～800 ±0.0075|t| 333～900

温度变送器校准规程

温度变送器校准规程

无锡甜丰食品有限公司 计量器具校准规程

R-WI-SC-14-05-AO 首次发布日期：2014年9月30日

最新修订日期：

1 / 2

温度变送器校准规程

文件编号:

受控状态:

分发编号：

编制： 审核： 批准：

发布日期：2014年9月30日 实施日期：2014年9月30日

修订记录

修订次数 修订日期 修订内容 无锡甜丰食品有限公司 计量器具校准规程

R-WI-SC-14-05-AO 首次发布日期：2014年9月30日

最新修订日期：

2 / 2

1 目的

确保温度传感器的准确性

2 范围

适用于无锡甜丰食品生产部电仪。

3 职责

电仪人员对温度传感器校准及日常维护。

4 定义

无

5 程序

5.1 温度变送器各部件装配要牢固，不得松动，不得有锈蚀，保护套应牢固、均匀和光洁。

5.2 校验设备

恒温水槽

标准温度计

过程校验仪（万用表）

5.3 需要校准的温度变送器，取不同三点进行校准（室温、50℃、75℃）

5.4 根据过程校验仪说明书将温度计变送器接线端子、校验仪、电源进行回路连接。

5.5 将被测温度变送器和标准温度计放在室内，1分钟后，待温度稳定后，分别读取标准温度计和过程校验仪测量值。

5.6 接通恒温槽电源，根据恒温槽说明书加热3分钟，待恒温槽温度恒定。

5.7 将被测温度变送器的检测元件插入恒温槽中，设定温度50℃，1分钟后，待温度稳定后分别读取标准温度计和过程校验仪测量值。

5.8 按以上方法进行75℃两点校准。

温度变送器调试使用说明

温度变送器调试使用说明

温度变送器调试使用说明 一、 温度变送器硬件安装调试说明 1、根据测量范围需要改变的电阻阻值ROZ

ROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对

应传感器下限阻值；在校准仪表时，AD转换值要小于300

2、根据测量范围需要改变的电阻阻值R17和R18

R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决

定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小

于60K，AD转换值要大于7800（过采样实现） （注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）

其余器件参数见表格 # 标识 名称 标称值 数量 1 C1, C3, C22 有极性胆电容 4.7UF 3 2 C2, C4, C11, C12, C21、c30 无极性独石电容 104 6

3 D21 二极管 1N4001 1

4 R11, R12, R13, R14, R15, R16, R17, R18, R20, R21, R22, R23, R24 电阻 200K 13

5 R31, R32, R33 电阻 10K 3 6 R34 电阻 2K 1 7 REF1 参考源 LM336BZ5.0 1 8 RJ1, RJ2, ROZ 电阻 Res2 3 9 T1, T2 NPN 三极管 2N3904 2 10 U1 运算放大器 LF353N 1 11 U2 CPU C8051F410 1 12 U3 '运算放大器 OP77AZ 1 13 Z21 30V稳压管 D Zener 1

二、 温度变送器调试说明

1、按键说明

仪表有3个按键，模式键MODE、上升键UP、下降键DN。UP、

DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。

2、工作状态

仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。
